.... Имел мнение использовать силовой трансформатор в довесок.

И силовой трансформатор..., и, при удачном стечении обстоятельств, - ВЫХОДНОЙ трансформатор. Эти "детали", практически не убиваемые. Ну, если по ним не лупить огромным молоком или кувалдой.

Хорошо, хорошо..., Вы пока "разминайтесь" на чём то попроще, а эти трансформаторы оставьте для будущего "проекта".
Ф95 - это разъём. У Вас схема (вернее часть схемы) от усилителя (вероятно) ТУ-100. Ну так вот, посредством этого разъема, усилитель (схема которого у Вас изображена) соединялся с другими блоками этого "комплекса", под названием ТУ-100. И..., не более того. Можете этому, самому Ф95 не придавать ни какого существенного значения.
Как-то так.

Влом читать 20 страниц, ну как мг маршал зазвучал?)

Вадим Пекаленко, вообще из Динской, рр работает вполне себе, барахольщики есть, как минимум двое по лампам, один сам делает, некоторые даже весьма не плохо, другой толкает трупов/полутрупов/дербанит технику, цены у него каэшн ломовые часто, торговаться надо
а так, как повезет, раз на раз не приходиться, лучше в пятницу ехать около полудня, ламповики обычно сидят, а к полудню субботы всё обычно разбирают интересное, но не факт что по пятницам вообще будет кто

Dying Fetus, тот дядька в 200км от меня живет, а не 20, как Краснодар
у него вродь доставка есть, ща звякну ему, если чо, контакты в лс кину

... и добавил:

Dying Fetus, звякнул ему, вечером ящик скину

из 6п3с-е делай маршалоид 2204
ум50 аннулируй (кроме трансов)

Почти два года прошло Переезды, работы, ребенок... Комбик давно подарен

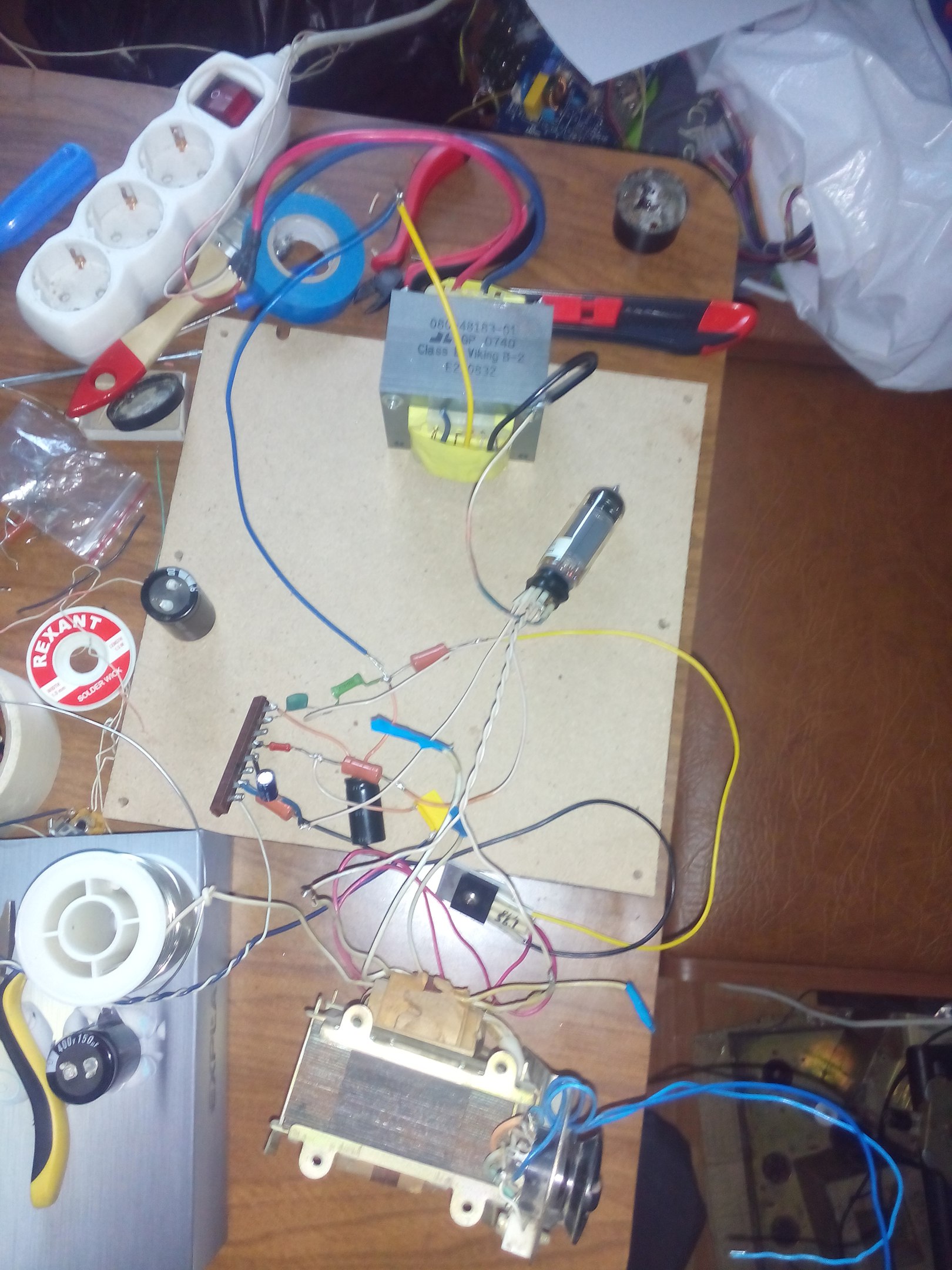

А на днях стукнуло током, прогрел паяльник и собрал макет оконечника на скорую руку из того, что под рукой было: однотакт на EL84, питание около 250 Вольт, силовик от Ригонды. Почти что по документации подключил, только в номиналы кое где не совсем попал. Фона при подключении сигнала нет, только сетевой, но и он тихий.


НО в качестве выходного трансформатора транс от бесперебойника Что первое под руку попалось. Головка по моему 5 гдш, 3,5 Ома. Оно то даже выдает какой то тихий тихий звук, если гитару подключить через педаль, то даже можно нормально слышать что играешь. В связи с этим пара вопросов нубских:
- От использования такого трансформатора лампе не поплохеет?
- Как быстро должна нагреваться елка? Через пол минуты она кипяток. Это норма? Анод не покраснел, вспышек на сетках по моему тоже не наблюдается.
- С какой громкостью оконечник такой конструкции может воспроизвести не усиленный сигнал с гитары? Он и должен быть таким тихим, или я слишком вольно обошелся с номиналами?

Сегодня буду ваять пред на 6Н9С. Там как понял схема как на 6Н1П, но в техническом описании номиналы немного другие, в остальном должно работать.

А вот трансформаторы из УМ50 имеют распустившееся внутри железо, бандурины здоровенные, думал использовать в качестве источника провода (если он не прогнил нафик). Силовой может еще ничего (но уж точно не в этот однотакт), а мощник чета меня вообще не привлекает. Мог бы, если у кого интерес имеется, поменять на панельки под лампы или выходнички для однотактов.

Tander, И я не помню

... и добавил:

Но даже без зазора я могу сделать вывод, что на макете он со своей задачей справляется, ибо если отключить источник сигнала, то усилитель усиливает помехи и фон, усиливает громко и четко, звук серединистый, обволакивающий, приятные округлые низы, небольшой бубнеж нижней середины. Верхняя середка жестковата. Верхов нехватает, нет кристальности, но тут, видимо, помехи не очень верхастые попались, нужно будет дремель включить послушать, может там колокольный верх нарисуется

... и добавил:

А так то я уже сварил в кипятке пару таких трансов, Ш от I отделил. Но обмотки после кипячения нужно перематывать (тем более там часто люминь ), а с этим у меня пока трудности - не все сразу.

... и добавил:

В крайнем случае есть еще силовики от китайских усей, маленькие, но там тоже перекрышка и тоже разбирать
