Экспериментировал вчера на преампе Ультрагей от Бехра и педали Туб Монста он него же. Получил разрыв шаблона небольшой:

1. На питателе преампа написано выход переменного тока 9 Вольт, 1.3 А. На холостую он выдает 18,2. Ладно, подключаю, измеряю напряжение на входе преампа - 16 Вольт. Ну никак 9 заявленных не выходит, брехуны. Посмотрел еще раз - AC\AC 230 - 9, ~, 1300Ма.  В сети 190, а то и ниже, лампочки горят тускло, а этот гад выдает двойную порцию. Эта как
2. Туб Монстр оказался совсем ручным - 12 Вольт на аноде, оттуда же накал. Совсем ручной звереныш, звук соответствующий. Вопрос - а нахрена лампа?
3. На плате с лампой у Ультрагея стоит кучка деталек. Напряжение на одном триоде 24 Вольта, на втором 42. Уже интереснее Но прикинул схему подключения сигнала, отличаться не должна, на выходе стоят ОУ. Если отключить лампу, то обычный режим не работает, зато -20Db ни чем не отличается. Вопрос - а нахрена городить?

До комбика доберусь сегодня вечерком, но судя по звуку и родственным "ламповым" продуктам, ничего хорошего я там не найду

... и добавил:

Хотя комбик по честноку звук пускает через лампочку. Греет наверное

... и добавил:

Нашел по сабжам
Схема лампового куска VT999:
http://docs.romsnet.net/2012/04/VT999-valve.png
Оправдание низковольтных применений 12АХ7:
http://www.freewebs.com/valvewizard2/Triodes_at_low_voltages_Blencowe.pdf

с кенами все просто - кен, 4-10мкф кондер, дроссель и хоть 100000мкф потом

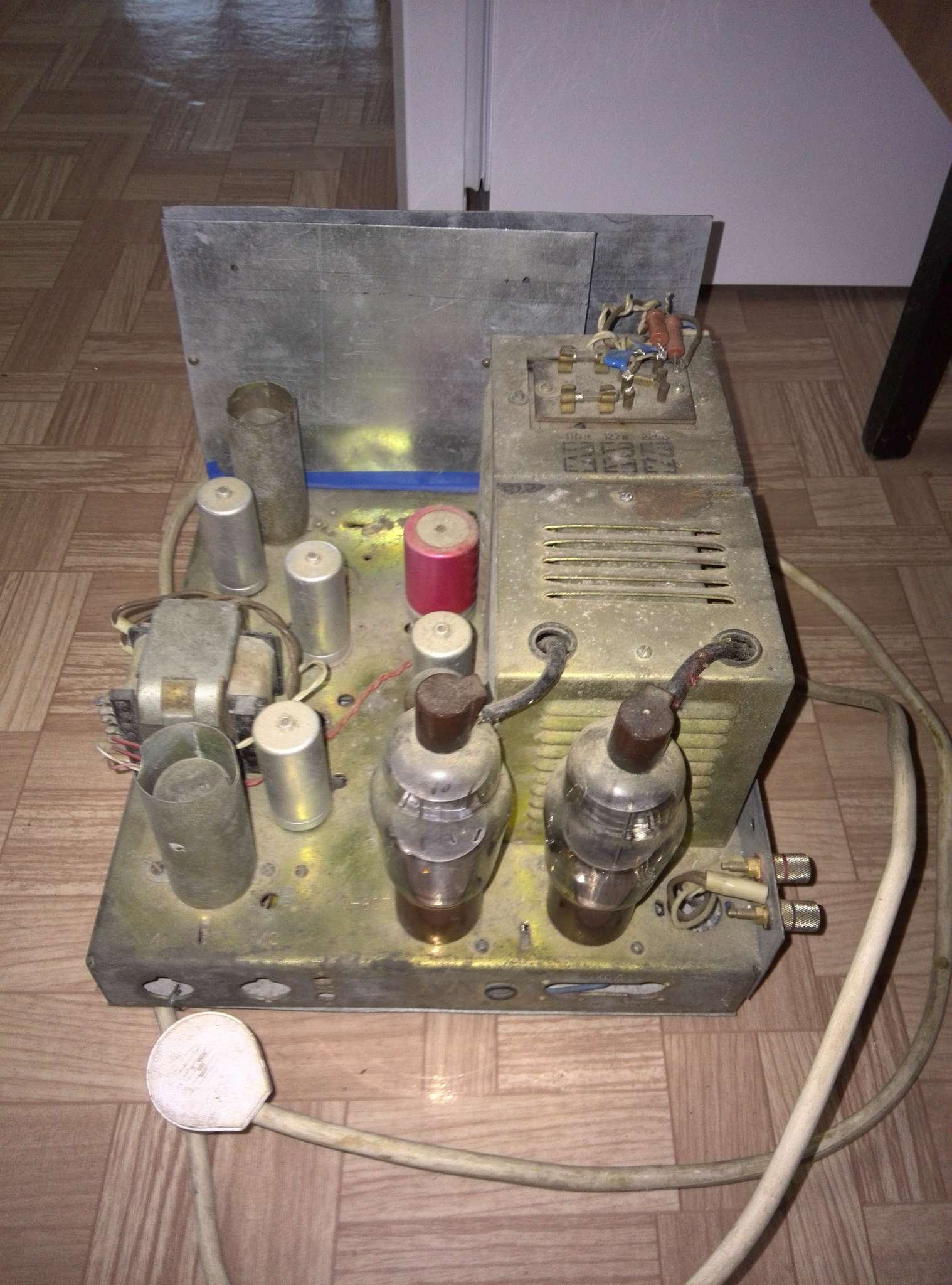

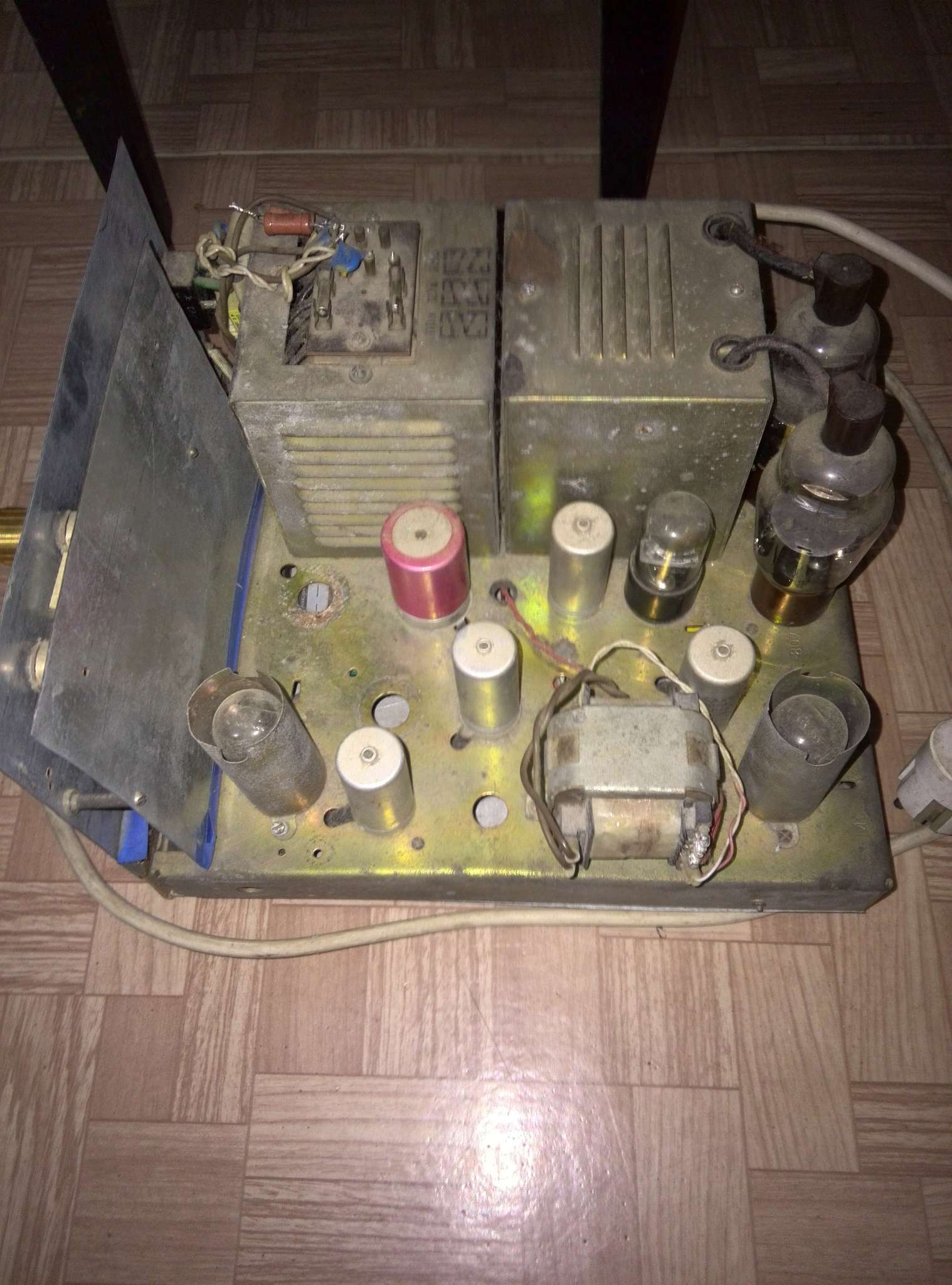

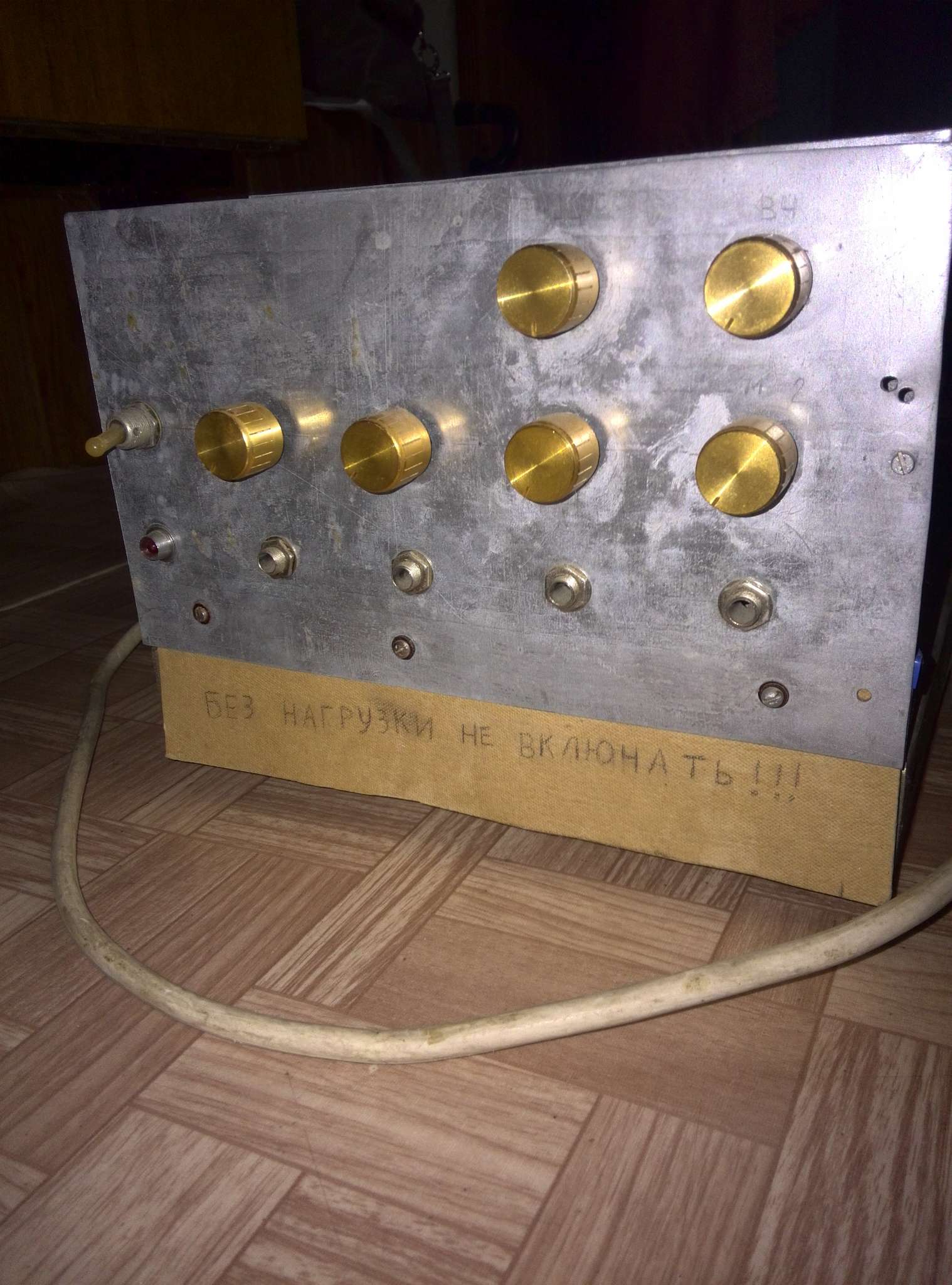

Vitallka, Спасибо, похоже это действительно он, переделанный в усилок на 4 входа.  Разобрать удалось вхос CD и вход "Гитара".

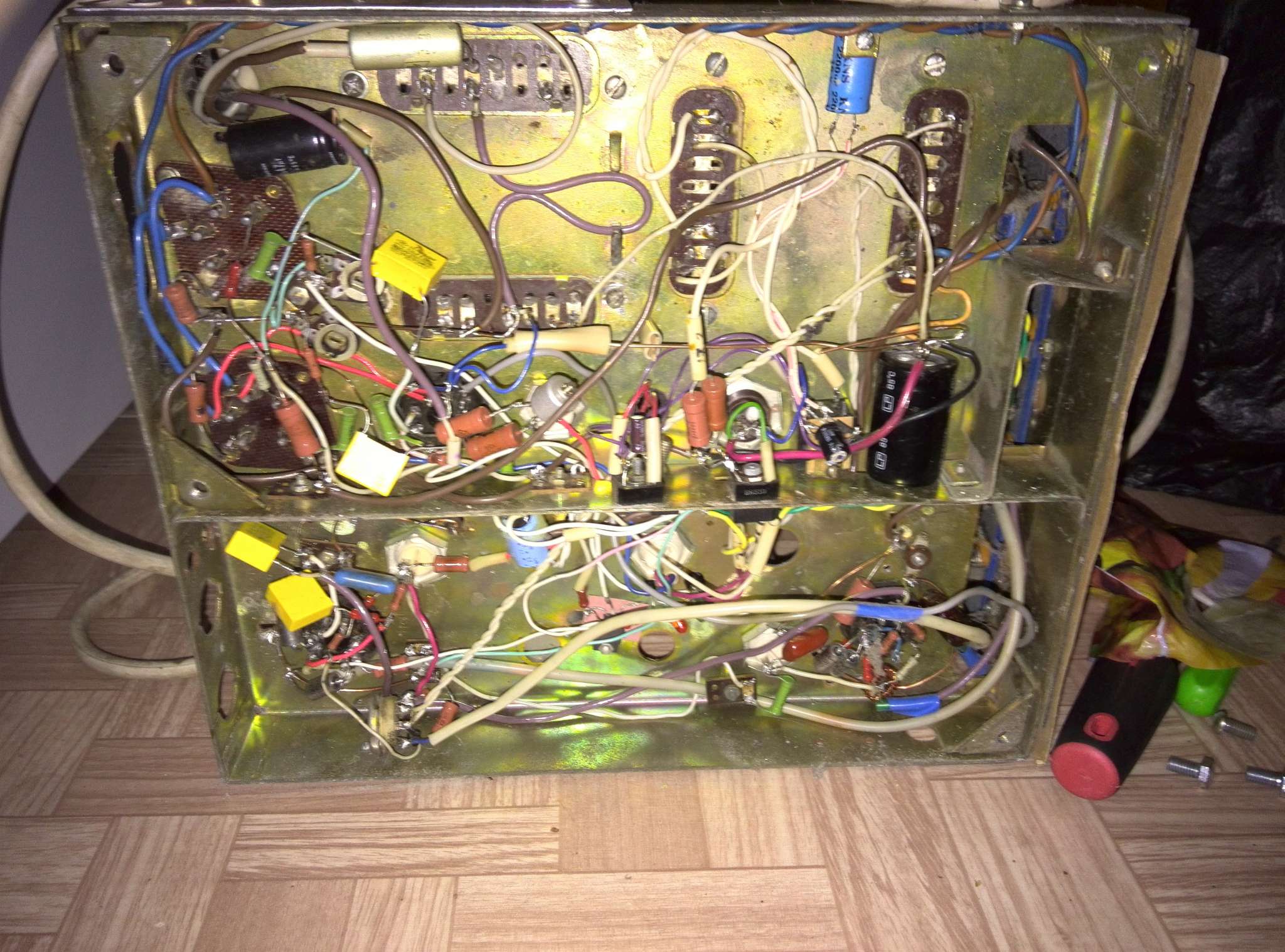

Со слов хозяина работал раньше, но как то шуметь стал и свистеть, сейчас молчит и не мычит, ни звука добиться как есть не вышло. Сквозь дыры корпуса видно китайские кондеры. Сколько денег реально предложить за подобный блок в подобном состоянии?

Хрень короче этот усилок и все, что имеется в запасе на органы, надо заказывать всеравно зип.  Затянуло серьезно - сижу, изучаю профильные форумы и пробую перематывать трансформаторы, пока даже правильная сборка сердечника эпичный геморрой - кто же знал, что эти секции не должны коротить, иначе это все греется как домна А думал раз-два, пару резисторов кинул и в путь

вам для чего?
я бы с 0 сделал, чем долбаться с этим, которое никуда не вписывается
и для музыки и для гитары

Пара вопросов:
-Лампы г-807 и 6н9с болтаются в пластиковом цоколе, рассохся клей. Им от этого не сильно плохо?

Фиксировал расшатанный баллон 6н9с (6н8с) суперклеем, они слабо греются поэтому вполне можно. Просто капнул пару капель с разных сторон, между стеклянным баллоном и юбкой. Прошло несколько лет , все хорошо держится.
А вот 807-я греется конечно сильнее, х.з. как этот клей себя при таких температурах поведет

Пара вопросов:
-Лампы г-807 и 6н9с болтаются в пластиковом цоколе, рассохся клей. Им от этого не сильно плохо?

Капнуть спиртом между цоколем и колбой и дать высохнуть. Колбу в процессе придерживать, чтобы зафиксировалась ровно.

так.. а собсно что брать из него для гитарных целей? лампы да панельки? так можно и новые прикупить и нужные, а не выдёргивать

Эти лампы наверняка поработавшие хорошенько и по факту уже не в одном усилителе, их на опыты и набивание шишек, свеже купленные потом на чистовую уже. Имел мнение использовать силовой трансформатор в довесок.
