Автор Тема: как сделать футсвич?  (Прочитано 8032 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Rhythm Автор темы

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
как сделать футсвич?
« : Декабря 16, 2009, 02:19:52 »
как сделать футсвич?
нужен двокнопочный, подключаэться стереошнуром с таким же джеком. как сделать так чтоб кнопку ненадо было фиксировать или удержывать ногой. кнопка есть на две ножки. без фиксации. хелп!
ктонить сам делал?? можно фото? буду оч благодарен!

Оффлайн banzai-che

  • Эксперт
  • *****
  • Сообщений: 1071
  • Репутация: +19/-1
Re: как сделать футсвич?
« Ответ #1 : Декабря 16, 2009, 07:43:56 »
Вообще в таком случае гораздо проще купить нормальную кнопку =)
Воплотить это в электричестве конечно можно, но это неоправданно много мороки.

Оффлайн WD7

  • Опытный
  • ****
  • Сообщений: 975
  • Репутация: +56/-0
Re: как сделать футсвич?
« Ответ #2 : Декабря 16, 2009, 08:52:22 »
дешевле купить кнопки, чем паять ОЗУ и логические схемы...

Оффлайн A_1

  • Новичок
  • *
  • Сообщений: 1
  • Репутация: +0/-0
Re: как сделать футсвич?
« Ответ #3 : Декабря 16, 2009, 09:09:54 »

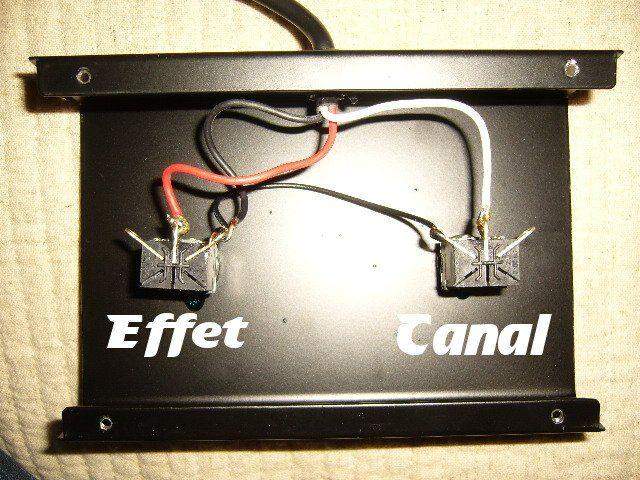

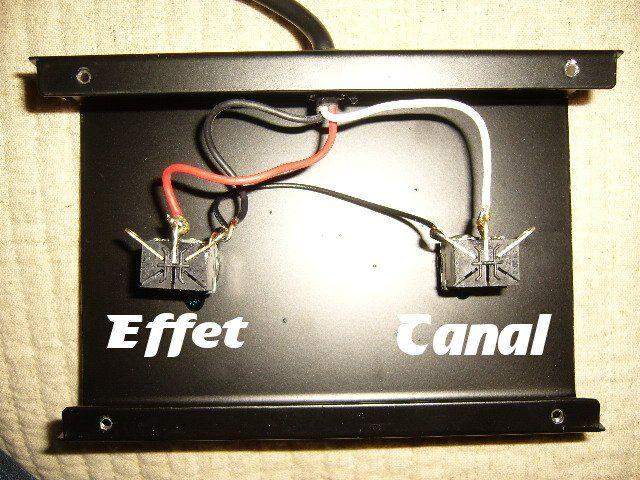

Ничего сложного! Удачи!

Оффлайн Rhythm Автор темы

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
Re: как сделать футсвич?
« Ответ #4 : Декабря 16, 2009, 11:30:39 »
спасибо!!! попробую!!!! а ккакой емкости резисторы?

Оффлайн banzai-che

  • Эксперт
  • *****
  • Сообщений: 1071
  • Репутация: +19/-1
Re: как сделать футсвич?
« Ответ #5 : Декабря 16, 2009, 12:05:49 »
Rhythm,  :pozor:
У резисторов сопротивление. Считается оно по закону Ома:
((напряжение питания) - (номинальное напряжение светодиода))/(номинальный ток светодиода)
Но оно тебе надо? Индикация и на усилителе есть скорее всего.

Но стоит заметить, что кнопки все равно нужны с фиксацией.
« Последнее редактирование: Декабря 16, 2009, 12:08:10 от banzai-che »

Оффлайн jer

  • Частый посетитель
  • **
  • Сообщений: 147
  • Репутация: +5/-1
Re: как сделать футсвич?
« Ответ #6 : Декабря 16, 2009, 12:42:08 »
Можешь не считать и ставить от 300 до 500 Ом,  не ошибешься. На 3мм светодиод (скорее всего тебе попадется 2-5V).

Оффлайн Sergius_

  • Частый посетитель
  • **
  • Сообщений: 151
  • Репутация: +31/-1
Re: как сделать футсвич?
« Ответ #7 : Декабря 16, 2009, 12:45:40 »
Rhythm,  :pozor:
У резисторов сопротивление. Считается оно по закону Ома:
((напряжение питания) - (номинальное напряжение светодиода))/(номинальный ток светодиода)
Но оно тебе надо? Индикация и на усилителе есть скорее всего.
Кнопки однозначно нужны с фиксацией , иначе придется постоянно держать кнопку ногой в нажатом состоянии  :D

Если кнопки без фиксации, то на мой взгляд единственный вариант - это поставить внутрь триггер КМОП и питать его от кроны, которая бы отключалась при вытаскивании джека из футсвича как в примочках - но это уже в некотором роде извращение.

Но стоит заметить, что кнопки все равно нужны с фиксацией.

Оффлайн master.Of.Puppets

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +1/-0
Re: как сделать футсвич?
« Ответ #8 : Декабря 20, 2009, 00:32:46 »

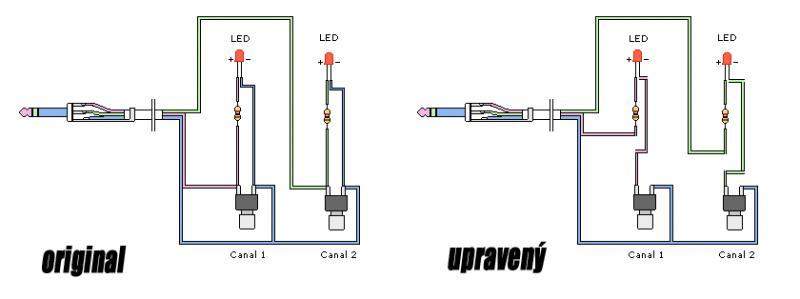

А на схеме original и upraveny это типа параллельное и последовательное соединение? ???
они как-то влияют на звук или что? :pozor:

Оффлайн banzai-che

  • Эксперт
  • *****
  • Сообщений: 1071
  • Репутация: +19/-1
Re: как сделать футсвич?
« Ответ #9 : Декабря 20, 2009, 08:12:28 »
Оно кагбэ влияет на то когда диод светится а когда нет =)

Оффлайн master.Of.Puppets

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +1/-0
Re: как сделать футсвич?
« Ответ #10 : Декабря 20, 2009, 13:11:20 »
Аааа спасибо  :)

Оффлайн Surch

  • Меценат
  • *****
  • Сообщений: 755
  • Репутация: +835/-84
Re: как сделать футсвич?
« Ответ #11 : Декабря 20, 2009, 15:05:56 »
Можно разобрать кнопку без фиксации,и вставить другие переключатели,с фиксацией(сам механизм),оставив  саму кнопку снаружи.Переключатель к корпусу кнопки фиксировал тонкими болтиками(можно и чем другим извратиться).
Брал вот такую кнопку,только одинарную:

К сожалению,фото в сборе нет,есть только фото результата снаружи :).Вот:
сорри за качество,отдельно не фотал
« Последнее редактирование: Декабря 20, 2009, 15:20:46 от Surch »

Оффлайн ig76

  • Новичок
  • *
  • Сообщений: 3
  • Репутация: +0/-0
  • 1
Re: как сделать футсвич?
« Ответ #12 : Апреля 02, 2012, 14:45:48 »
ффууттссввиичч ссввооииммии ррууккааммии,ззаа 5 ммииннуутт))) :D :D :D :D :D :D :) :) :) :)

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: как сделать футсвич?
« Ответ #13 : Апреля 02, 2012, 16:43:10 »
ig76, да ты рукастый ;D

Оффлайн ig76

  • Новичок
  • *
  • Сообщений: 3
  • Репутация: +0/-0
  • 1
Re: как сделать футсвич?
« Ответ #14 : Апреля 02, 2012, 17:13:21 »
ig76, да ты рукастый ;D

конечно)))

... и добавил:

ig76, да ты рукастый ;D

нужен футсвич заказываем. не дорого.
