Всё правильно! Это расчёт из Вашего поста №1258. Я там всё прочитал. Спасибо. Но видимо это не то, что я имел ввиду. Хотелось бы получить моточные данные для пары EL34 для JCM800 50W. Хотя, принцип секционирования можно взять за основу, а приведённое Ra-a пересчитать. (но я где-то видел готовый рецепт. Уже не вспомню) Хорошо!

Mepk, Точно! Оно самое! Спасибо!
Прошу прощения за свою дремучесть, но хочу спросить как на практике(без приборов на слух) проявляется насыщение SE выходника? Попробую пояснить. Собрал однотакт. Перед выходной лампой стоит "мастер волюм" 1 мОм При положении этого регулятора на 50% всё в порядке. При вращении в сторону MAX низы пропадают, а ВЧ увеличивается при этом громкость не падает, тоже увеличивается. Это оно? насыщение или нужно искать другую причину?

Мастер волюм при кручении к максимуму поднимает ВЧ составляющую спектра .   Для маломощного  SE  ампа  крутилки гейн вполне хватает .

Понятно. Похоже с усилителем всё в порядке. Просто дома при MAX VOLUME я машинально GAIN поставил на MIN. Вот и ВЧ преобладало над НЧ. Когда GAIN выкрутил на 50% всё встало на свои места и низов достаточно и верхов. Уж очень мне нравится мастер волюм. Когда гейн на максимум, появляется лёгкий подгруз. Если нет "мастера" то соседи не в восторге, а при его наличии приглушил громкость и жужжи себе потихоньку.

... и добавил:

Добрый день! Кто подскажет имеет ли право быть трансформатор с таким железом в гитарном SE? толщина прорези (зазора) составляет вчетверо сложенный лист для принтера А4.

... и добавил:

имеется ввиду выходник.

Просто я запустил проект с выходником на этом железе, вот и закрались временные сомнения. Теперь их нет. Благодарю. Поехал на дачу снег с крыши скидывать, его много в эту зиму выпало.

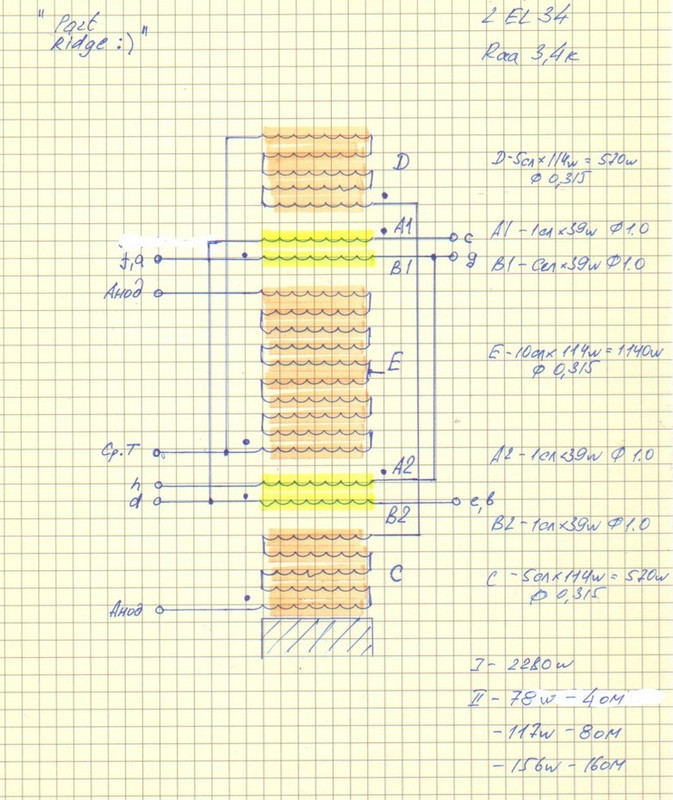

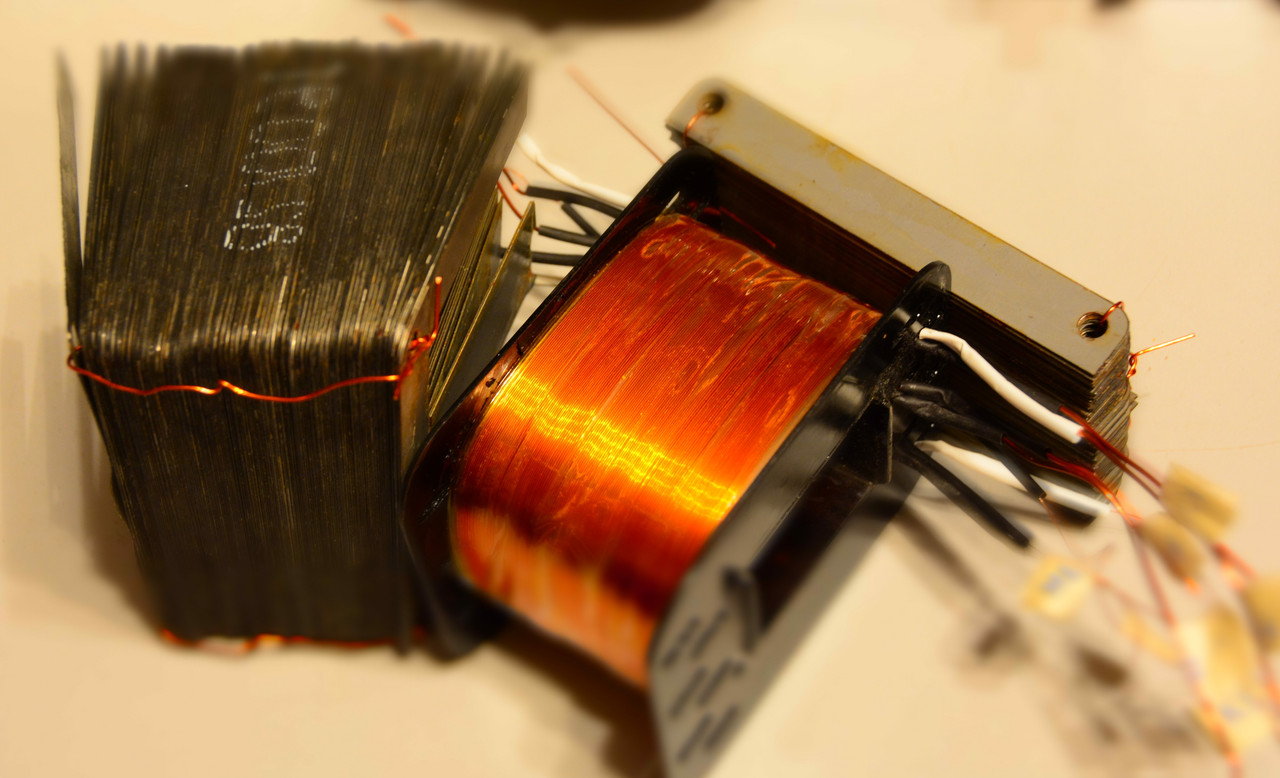

Холоднокатанное железо 0,35мм немецкого происхождения, секционирование с постоянным полным использованием обмоток для подключения 4, 8, 16 ом (подсмотрел в выше указанной теме), изоляция - каптонскотч и пленка полиэтилентерефталат . Мотал для РР на EL34. Хочу еще один HIWATT DR504 . А вот что получилось по звуку смогу сказать после сборки трансформатора. Процесс пока идет

tube-freak, Спасибо! Начну с 3+2, коммутация вторички описана подробно. А вот 5+4 я бы посмотрел!!!

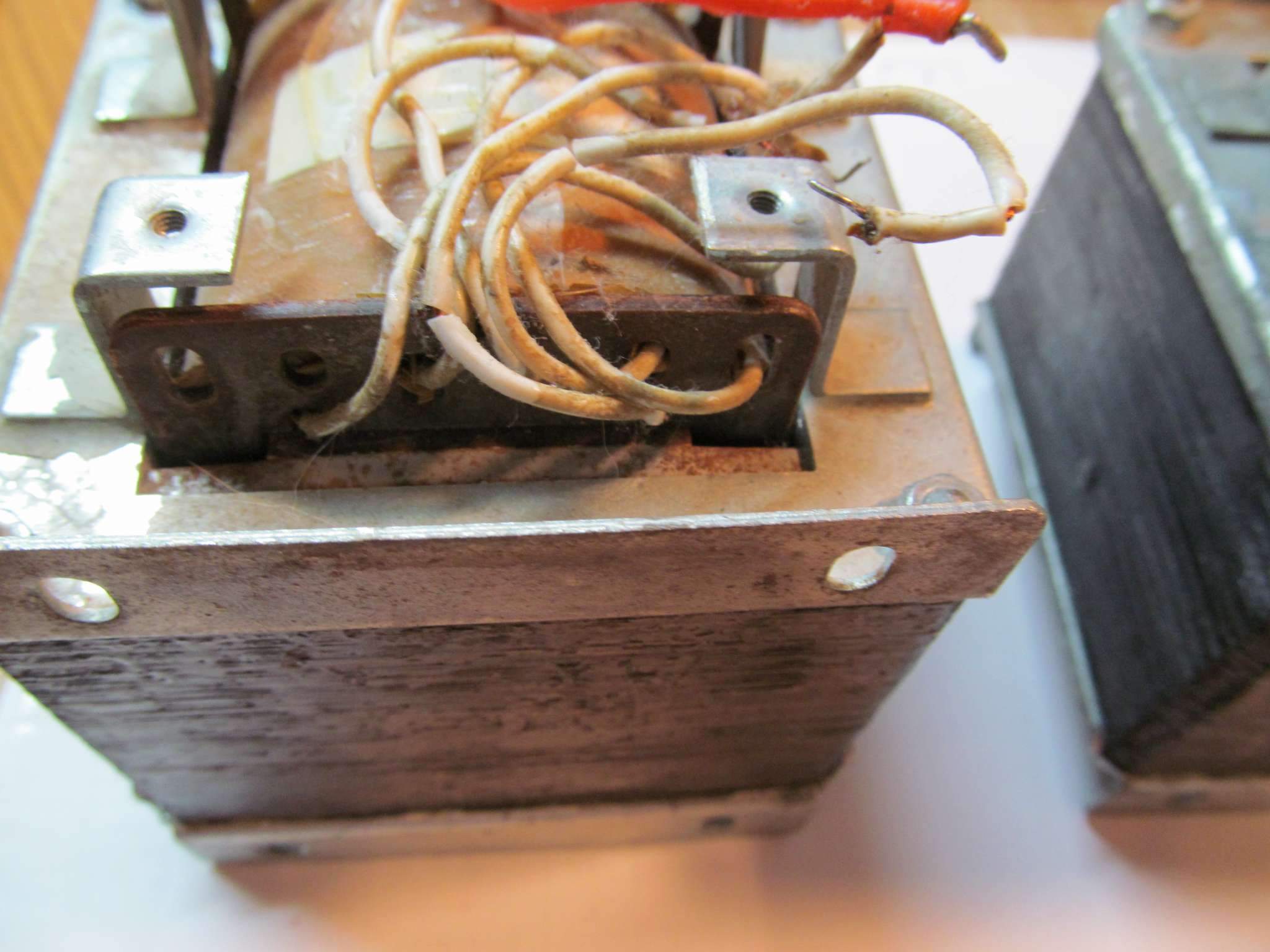

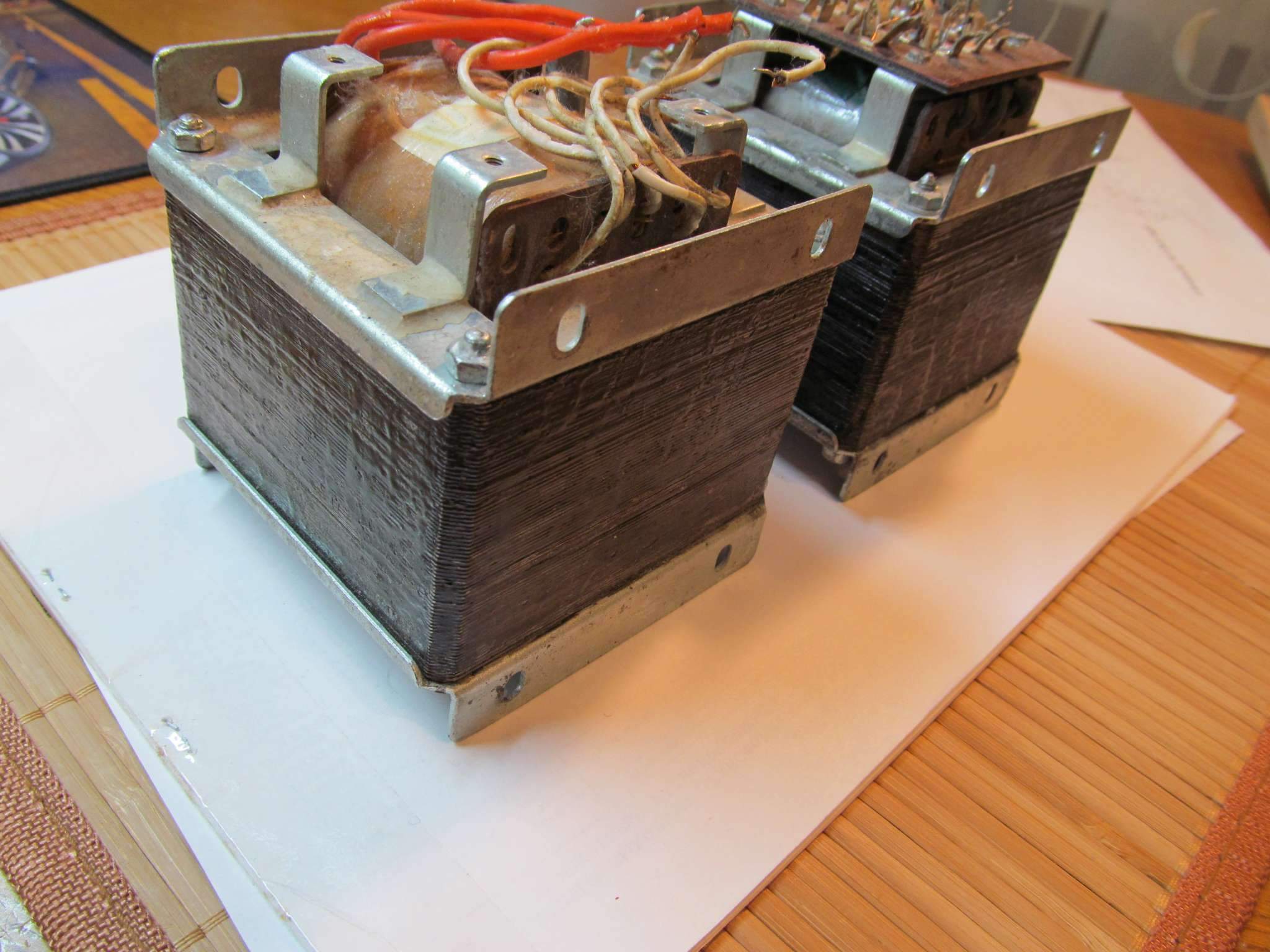

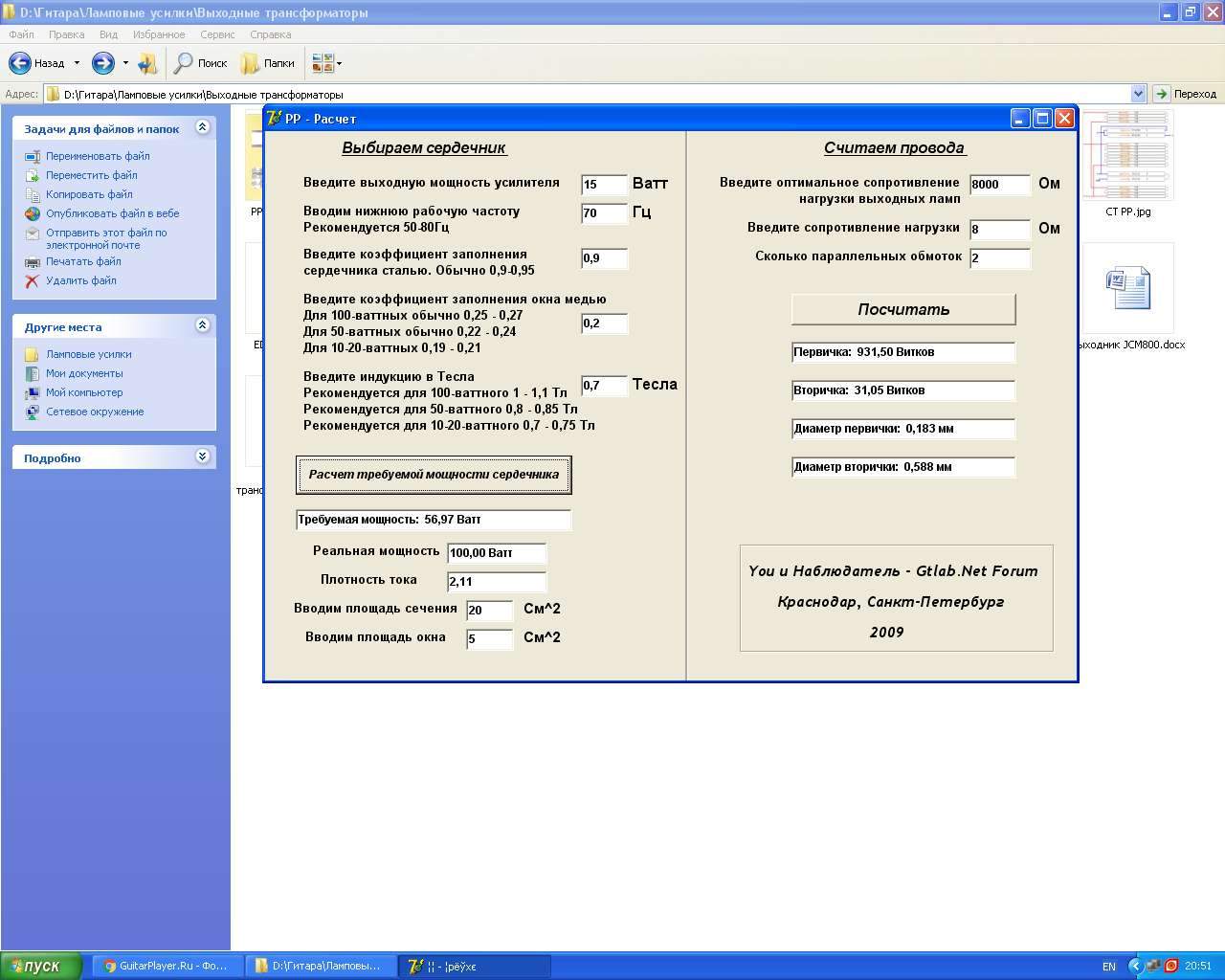

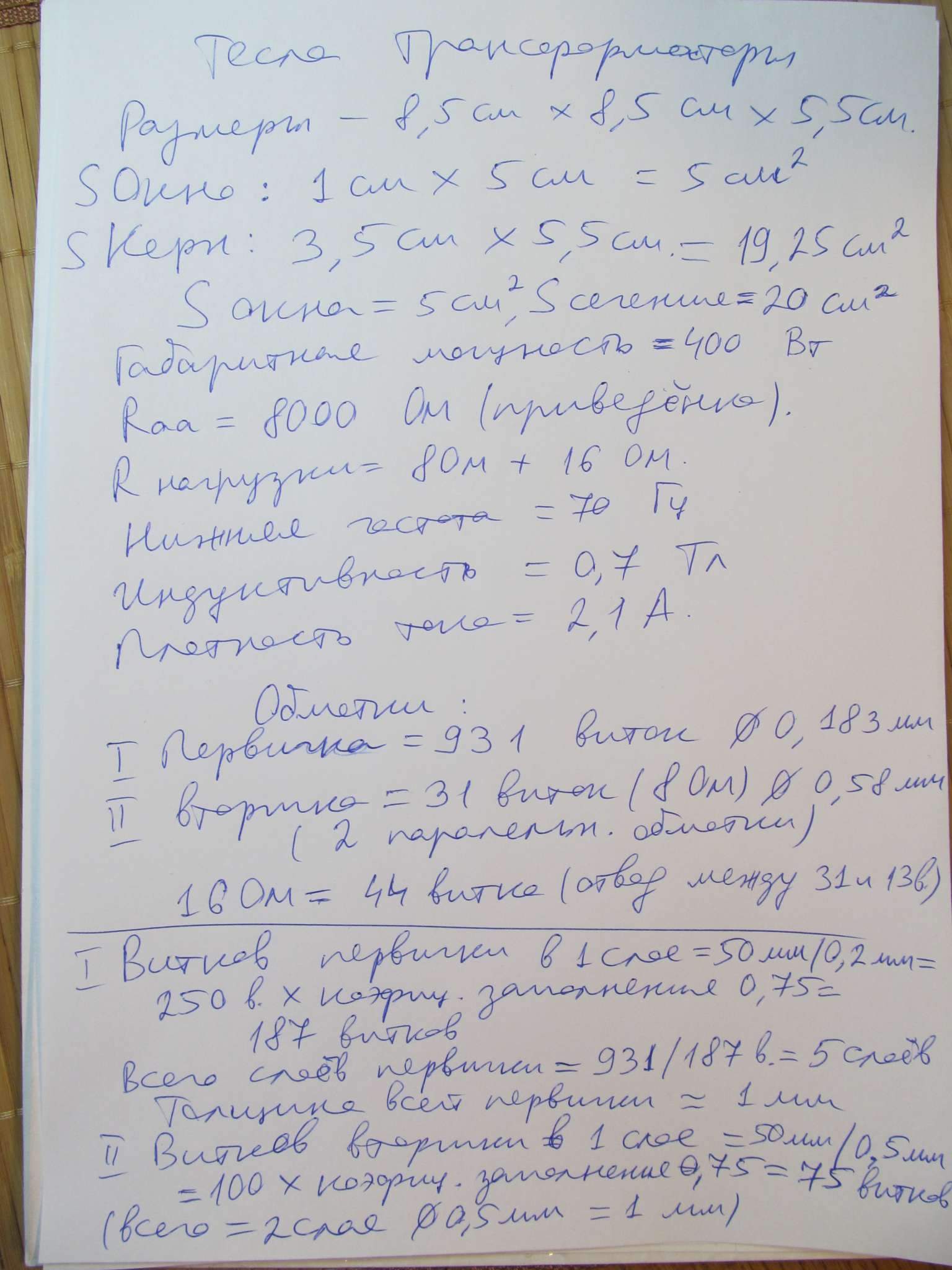

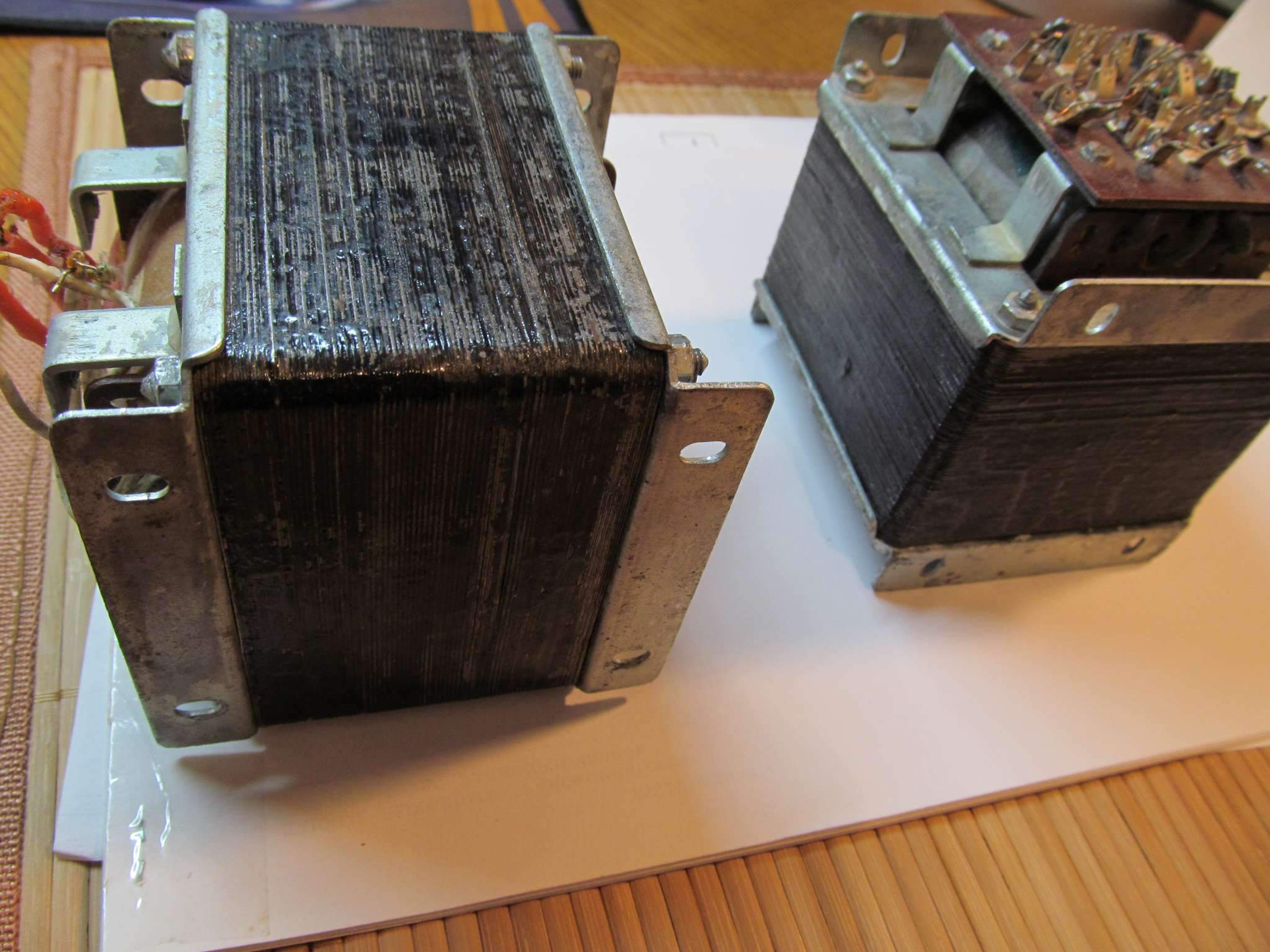

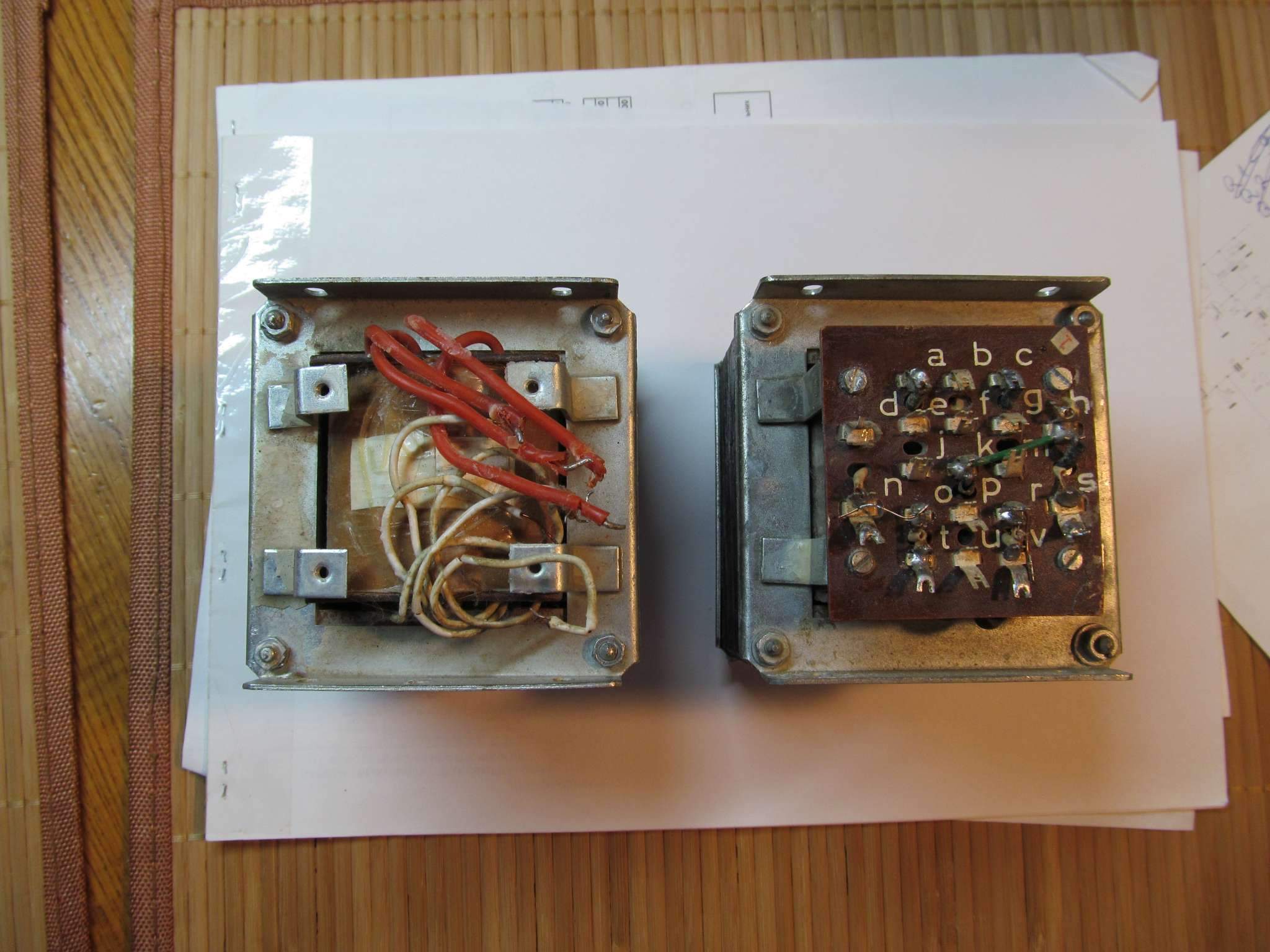

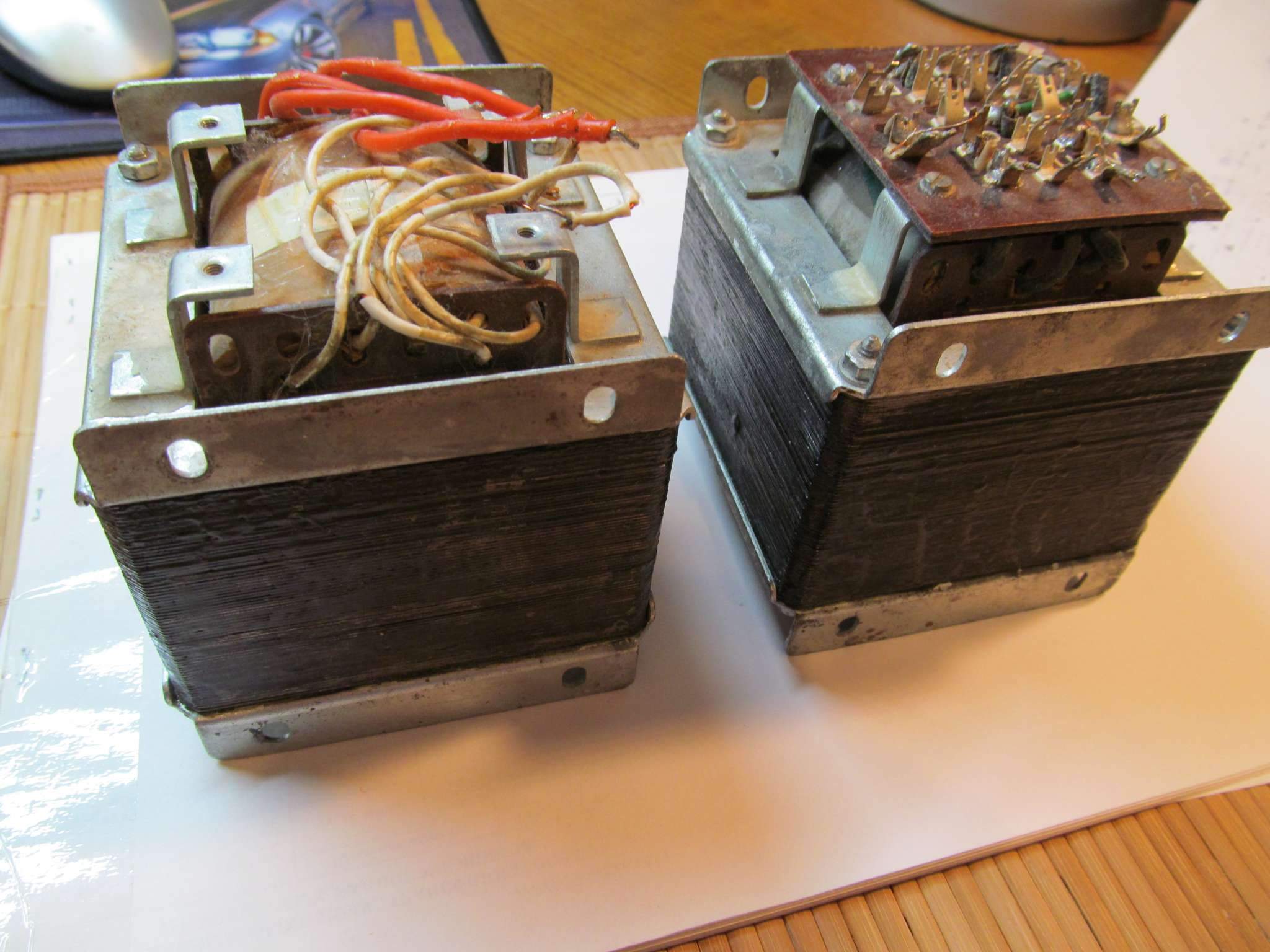

Приехали мои 2 красавца от Теслы ) . Тяжёлые 6 кг оба. Обмерял железо . Размеры- 8,5 см * 8,5 см * 5.5 см . Толщина набора- 5,5 см. Размеры окна ( по железу ) - 1 см *5 см , размеры керна - 3,5 см * 5,5 см . Площадь окна = 5 см кв., Площадь сечения = 20 см.кв. Габаритная мощность = 400 Вт   . Просчитал в калькуляторе обмотки при выходной мощности 15 Вт и нижней частоте 70 Гц , нагрузке 8 Ом , и приведёнке 8 кОм ( будет для двухтакта на EL84 ) . Вышло такое - первички - около 930 витков диаметром 0,2 мм , и вторичка- 31 виток - проводом 0,5 мм по 2 в паралель. По толщине слоёв вроде всё влазит- 1 мм вся первичка + 1 мм вся вторичка , плюс запас на изоляцию и т.д. при ширине окна 1 см . Можна наверное пересчитать под 18 Вт спокойно должно хватить места под провода . Толщина пластин жаль только 0,5 а не 0,35 мм.
 И ещё вопрос по разборке- сверху на пластинах много лака ( на одном больше, на другом- меньше). Чем его лучше убрать- есть растворитель 646 ( но слышал, что вроде ним нельзя отмывать) , или лучше  сошкрябать сверху ножиком акуратно ?

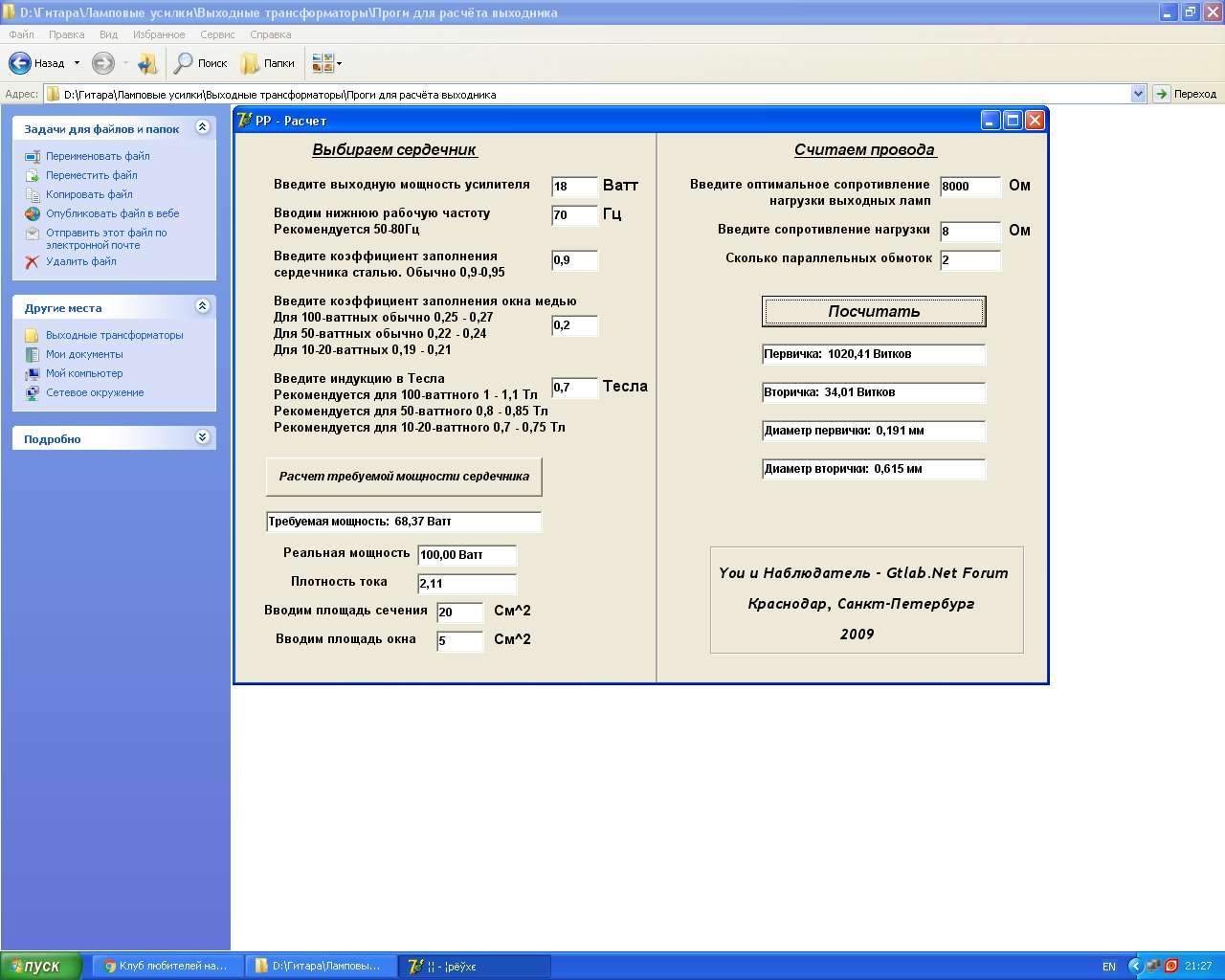

 Пересчитал под выходную мощность 18 Вт на 2х такте , вышло около 1000 Витков всей первички , так как и думал.

High Hopes, мне кажется для 18 ватт крупноват набор железа, аппарат неподъёмный выйдет...
