Завтра на низких уровнях гляну. Могу еще Вольт 50 анодки добавить с другого блока. Но справедливости ради надо глянуть, что творится в сетках выходных ламп, может, все же, конденсаторы гадят.

Трансформатор собран. Сразу ставить его под анодное напряжение не тороплюсь. Сначала организационно-технические мероприятия, как в ПУЭ .
1 этап. Измерение сопротивления обмоток постоянному току.
первая полуобмотка 42 Ом, вторая 38 Ом. Небольшой перекос есть, но думаю не критично. 8 Омная вторичка 0,6 Ом, 16 Омная 0.8 Ом
Индуктивность пока померить нечем , но я это решу чуть позже.
2 этап. Испытания электрической прочности между секциями обмоток.
Беру самый настоящий мегаомметр (с ручкой) эс0202/2-г один зажим на любой провод первички, второй на вторичку. Предел напряжения испытательного 500в. Энергично вращаем ручку в течении 1-2-3 минут у кого сколько силы хватит. Потом перехожу на 1000в и затем 2500в.
3. проверка фазировки.
на вторичку подаём переменное напряжение 6,3в и смотрим, что есть на первичных полуобмотках. Там сразу всё ясно!
4этам. Первая подача серьёзного напряжения (пока переменного)
Лампа накаливания 100Вт 220в последовательно в первичку и в сеть! Зачем я это делаю не знаю, привычка.
минут 10 стоит под напряжением через лампу без нагрузки.
Потом убираю лампу накаливания из первички, и в сеть измеряю напряжения на вторичках. У меня получилось 11.1 в на 8 омной и 15.8в на 16 Омной. Похоже на правду.
5 этап проверка под нагрузкой.

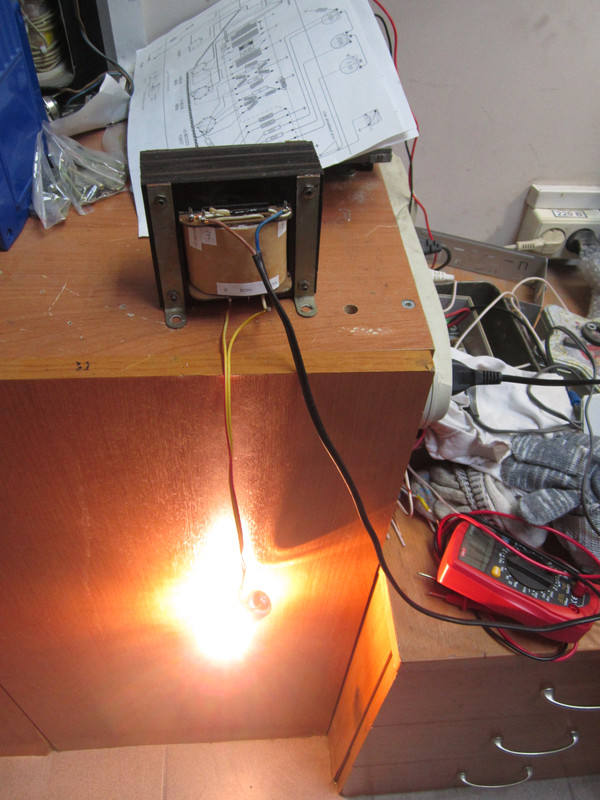

на вторичку подключаю лампу накаливания 12 в 60Ватт и в сеть ! Всё пусть сидит каждый час контролирую температуру тепловизором, благо эта штуковина у меня есть.





... и добавил:

ещё можно измерить ток хх , но нужно это или нет? что это даст для оценки выходника?

... и добавил:

замер на зажимах между анодами.....

tube-freak, повторил сегодня замеры. Напряжения дал 350 Вольт, что дало мне на выходе почти 18 Ватт. И так, на 18 Ватт сигнал портится от частоты 90 Гц и ниже, на 1 Ватте при частоте 80 Гц и ниже.

Неплохо получилось! Хорошо себя ведет, как раз для гитарного усилка.
Я сколько смотрел моточные данные, почти у всех было 1.3-1.4Т на 40Гц ... наверно это оптимум для гитарника

на низком уровне, сигнал именно портится, или уменьшается уровень?

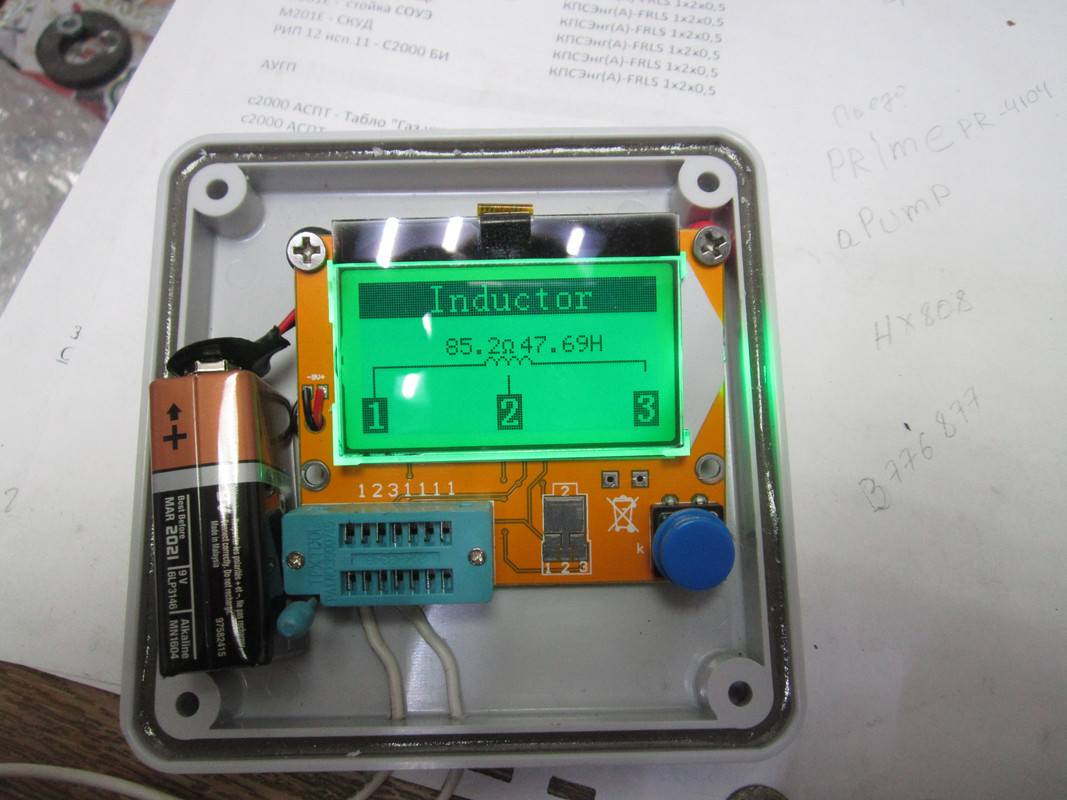

Значит 14Гн намерилось на совсем низком уровне...  100мВольт довольно распостраненный уровень для замера высокочастотных индуктивностей.

Там должен быть завал с 75Гц (если правда 14Гн)

Но такая малосигналка нам не интересна, Короче - все гут!

Спасибо, что поделились результатами, оч полезно!

... и добавил:

Кстати, то что валиться одна "половинка" - знак разбаланса токов ламп. Транс получается немного намагниченным в одну сторону.

Чьёрт, что-то я загоняю совсем... ты ж первичку мерял измерителем! А с вольтом в первичке на выходе будeт парa десятков миливольт
Вот тебе и разница.

Значит индуктивность 14Гн = с начальной проницаемостью (она же проницательность ) она же просто мю.

А миливатты на выходе, при которых будет спад, нас точно не интересуют

... и добавил:

P.S.
Теоретически, этот транс можно было собирать с бОльшим эффективным зазором.
т.е. индуктивности точно хватает, с запасом... завал идет от насыщения железа.
значит керн можно было состыковать с меньшим МЮ
например не 1туда 1сюда - по фотке не вижу, как у вас, ... а группами по 5-8-даже 10 пластин в одну сторону.

Это даст более "ЧИСТЫЙ" низ, насыщение от разбаланса ламп не будет его так "корежить" ( а так же насыщение идет от переходных процессов при перезарядке кондеров - там получаются оч низкочастотные состовляющие, которые насыщают железо)
И разница между начальной и рабочей МЮ будет гораздо меньше - транс будет линейней.

Но честно - хрен знает что по звуку лучше.

Oldvist, Не боишься, что и звук будет "внавал"? Есть с чем сравнить?

Oldvist, У них преднатяжение отрепетировано. Недавно разматывал изделия Болгарских товарищей. Неудивительно , что они нигде и никак. Пьяные пионеры в кружках очумелые ручечки более адекватны.
А сравнивать надо бы. Есть еще железо такое же?

Oldvist, Я бы точно намотал еще один похожий, но с другим секционированием, изоляцией и количеством витков. Тогда имеет смысл мотать самому.
