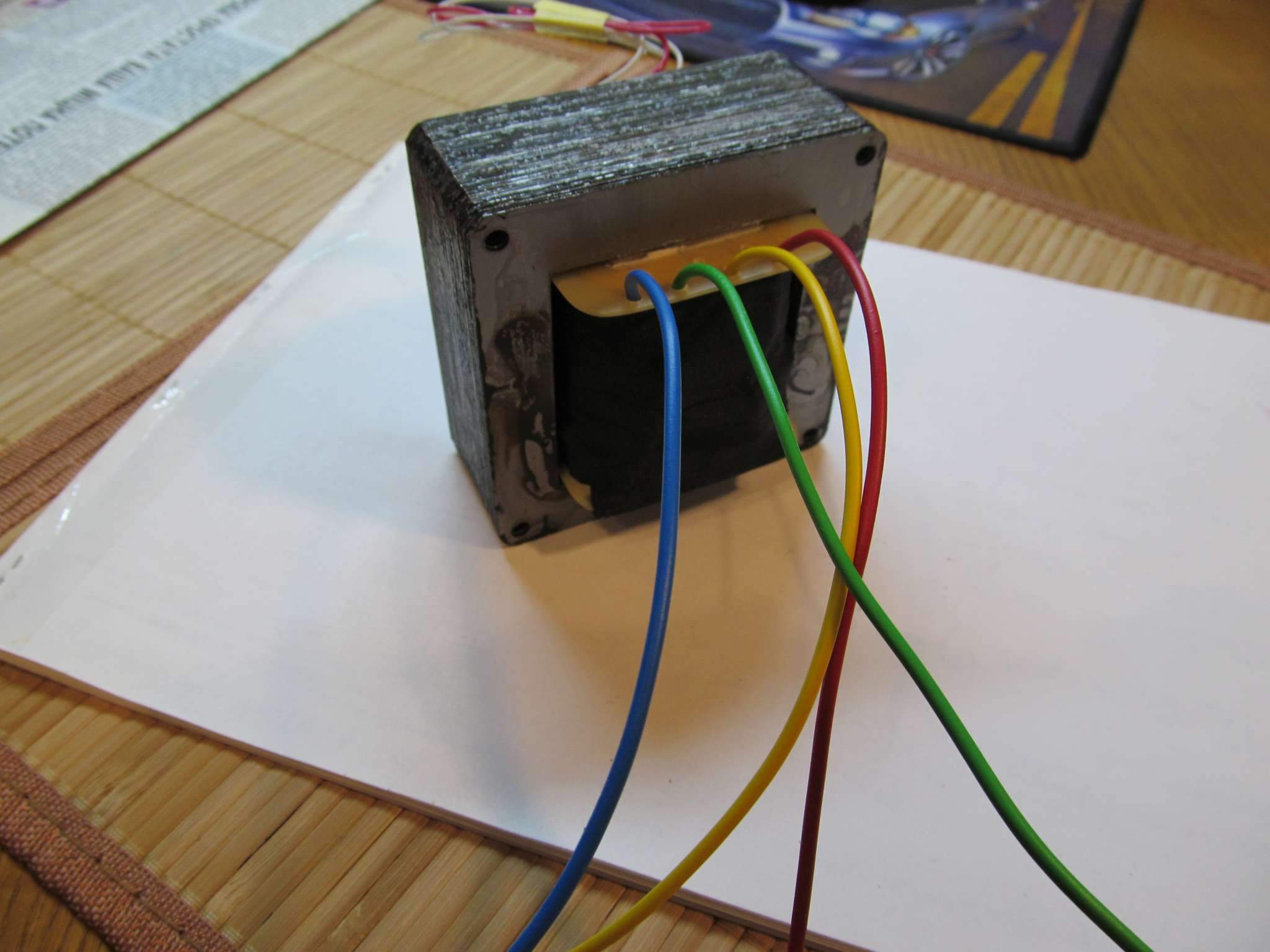

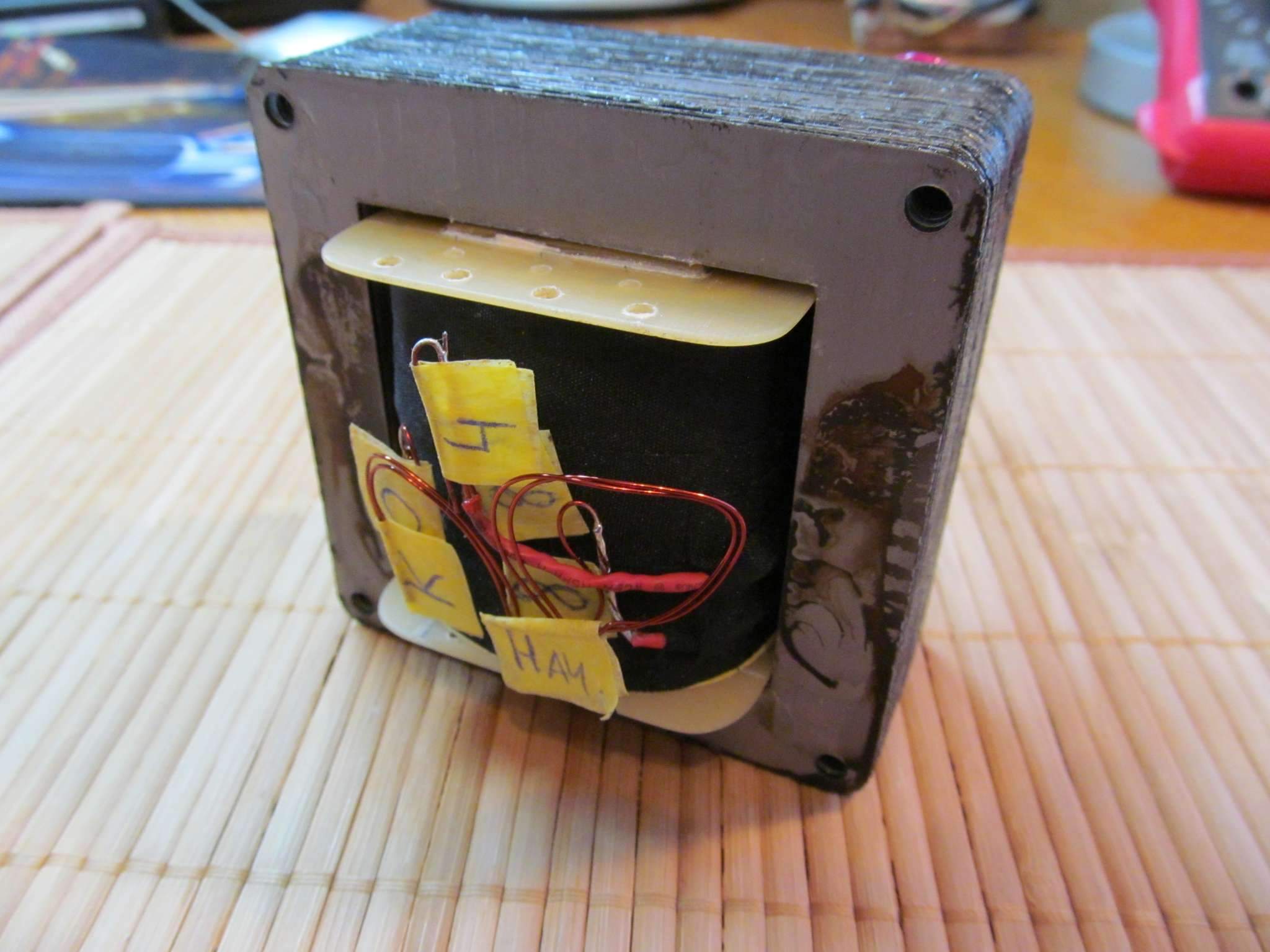

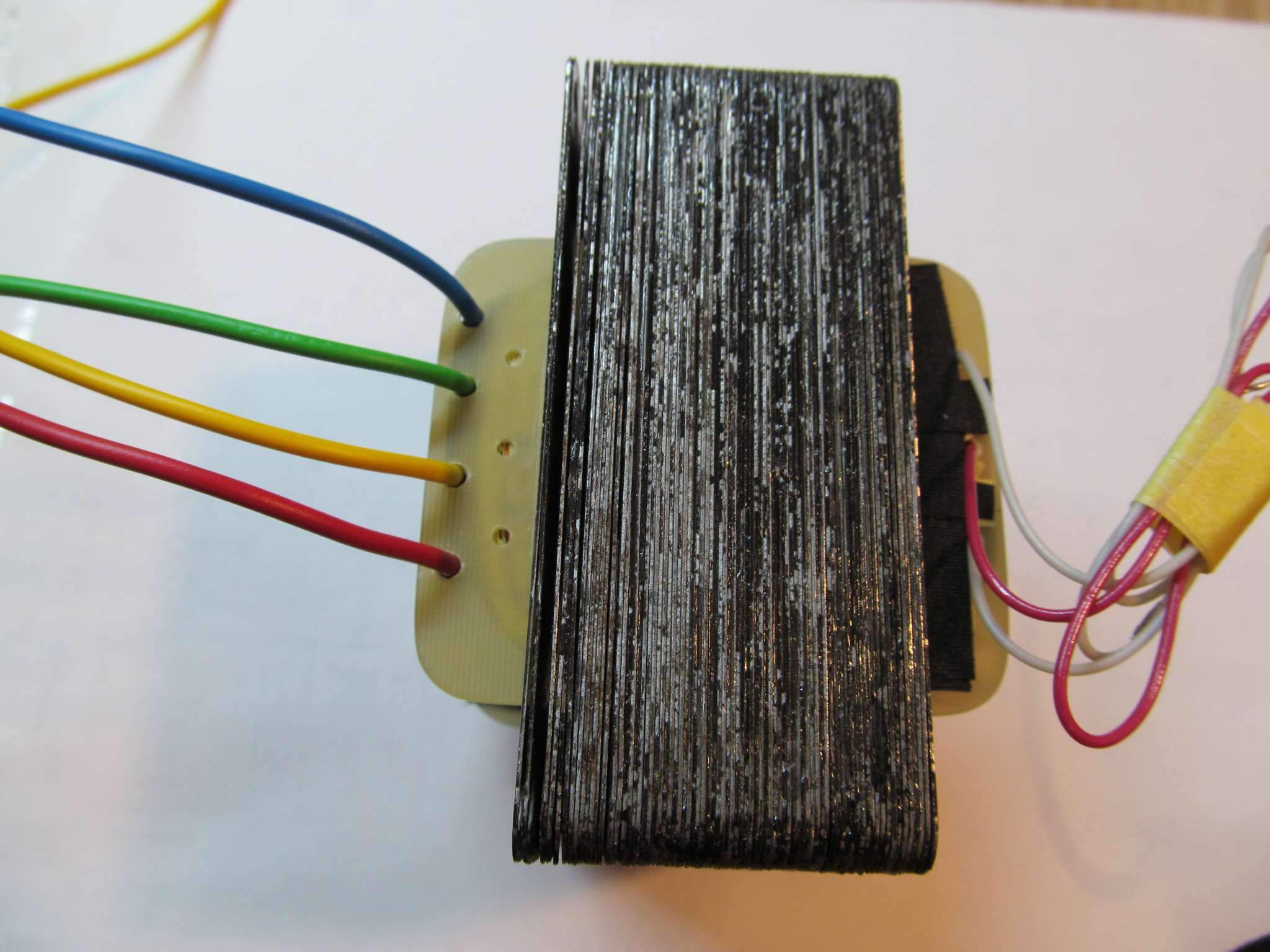

Дело продвигается к финишу ) Собрал железо в перекрышку ( туда- сюда) . Осталось подпаять выводы на нагрузку - 4, 8 и 16 Ом и стянуть шпильками железо.

Да и на ночь положить возле кровати. Потрогать перед сном и продолжить трогать, периодически просыпаясь.

З.Ы. Я это несерьёзно! Хотя...

Шутите ? Спать надо не с трансформатором а с девушкой

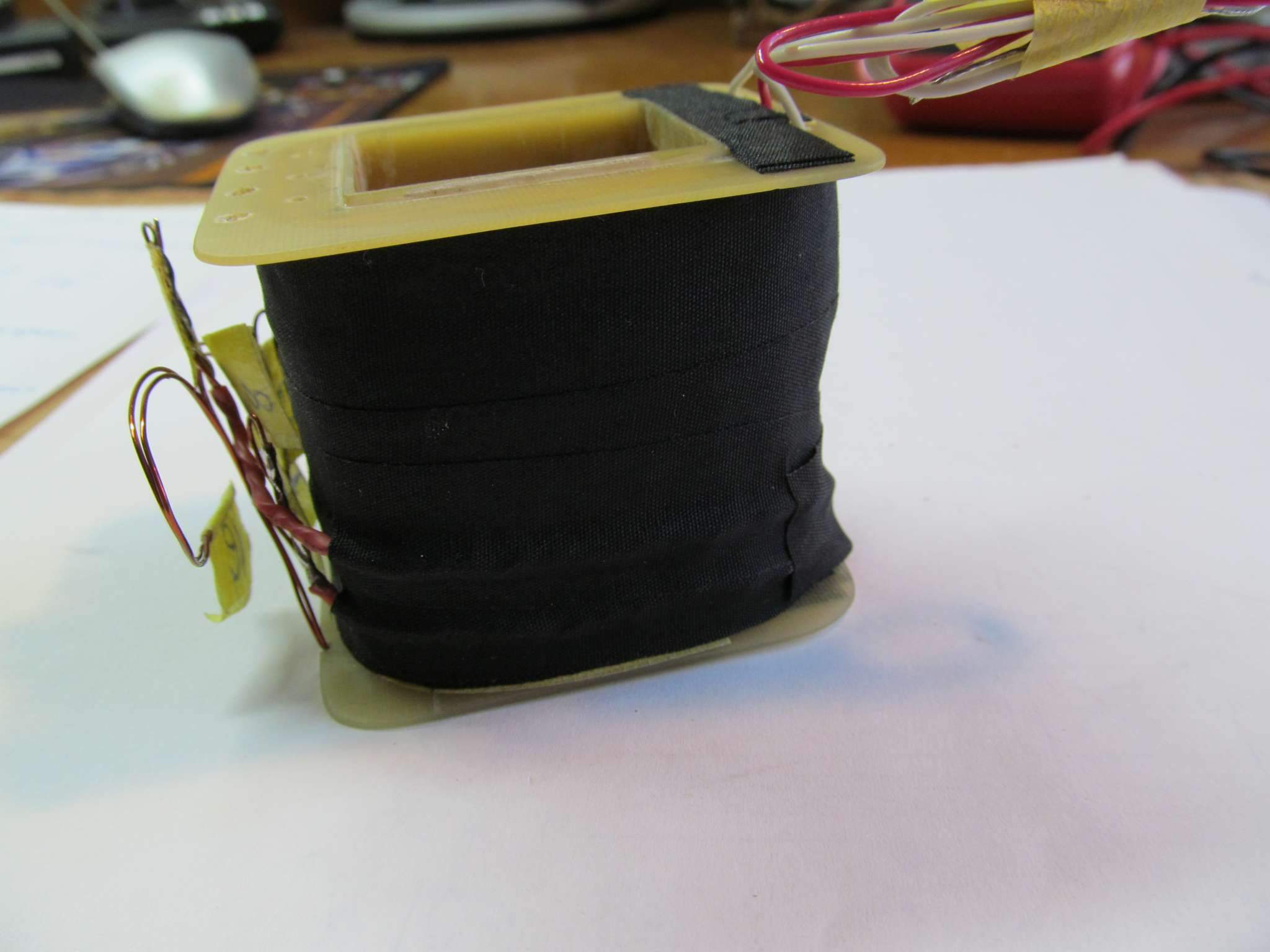

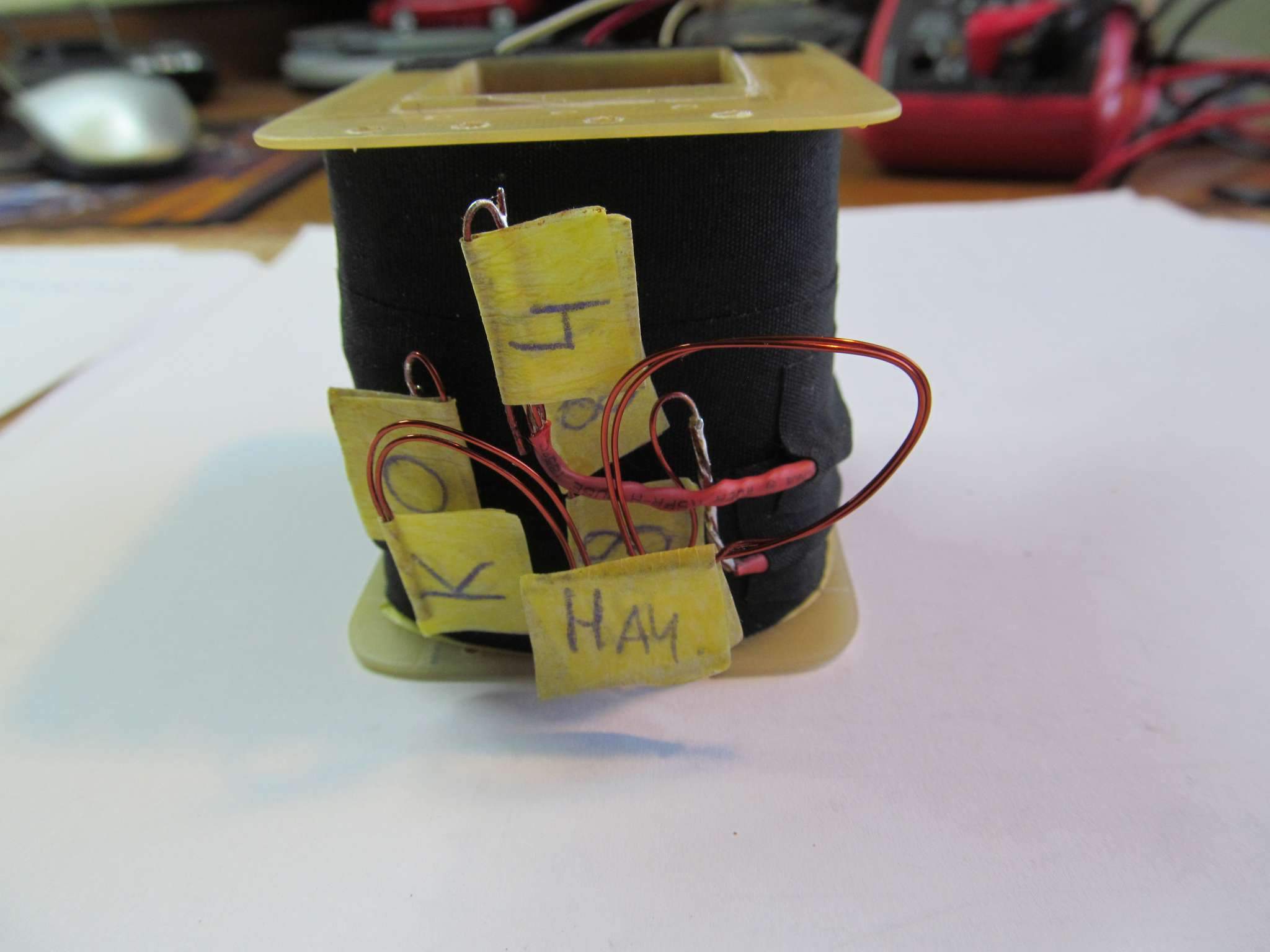

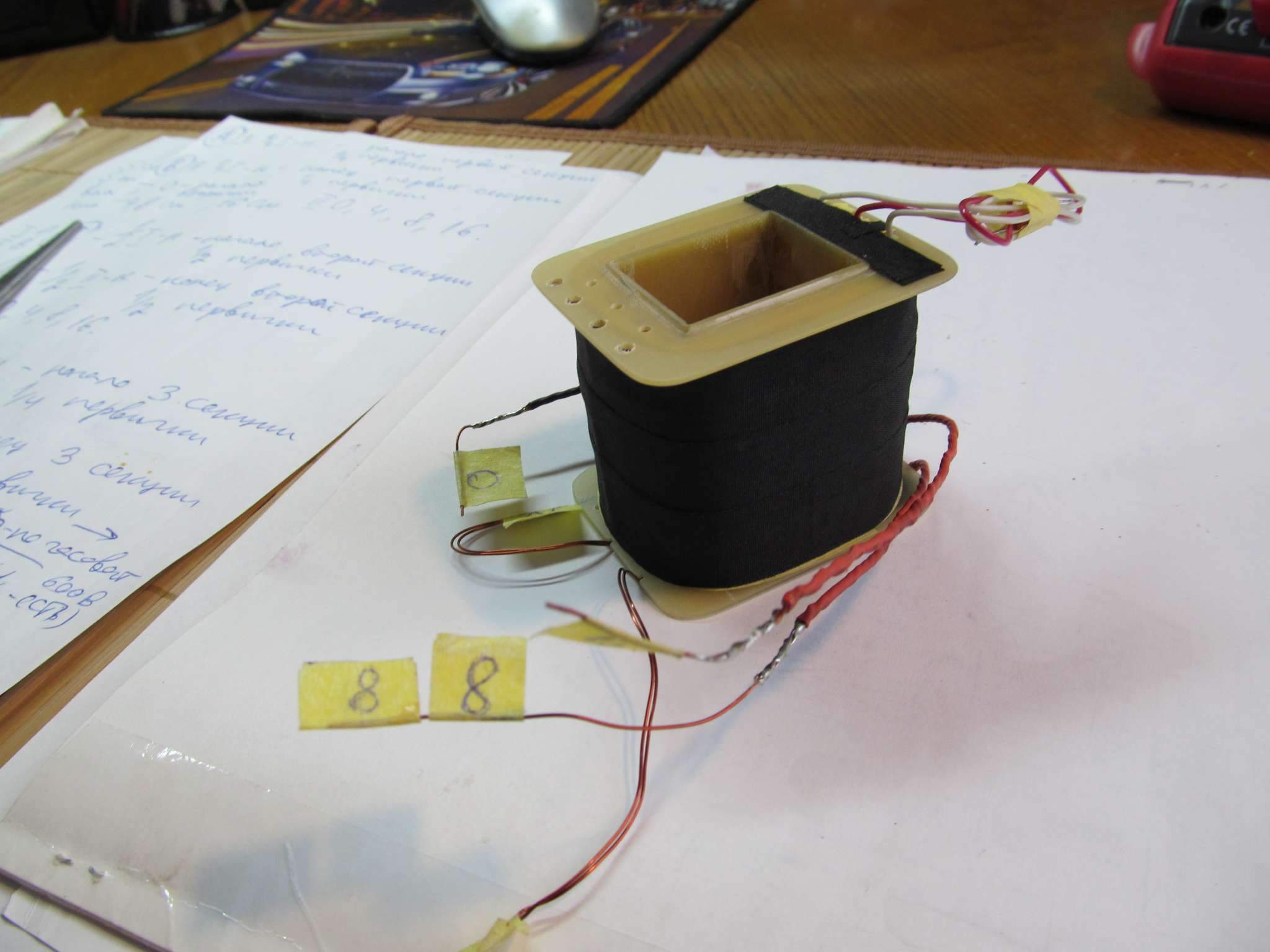

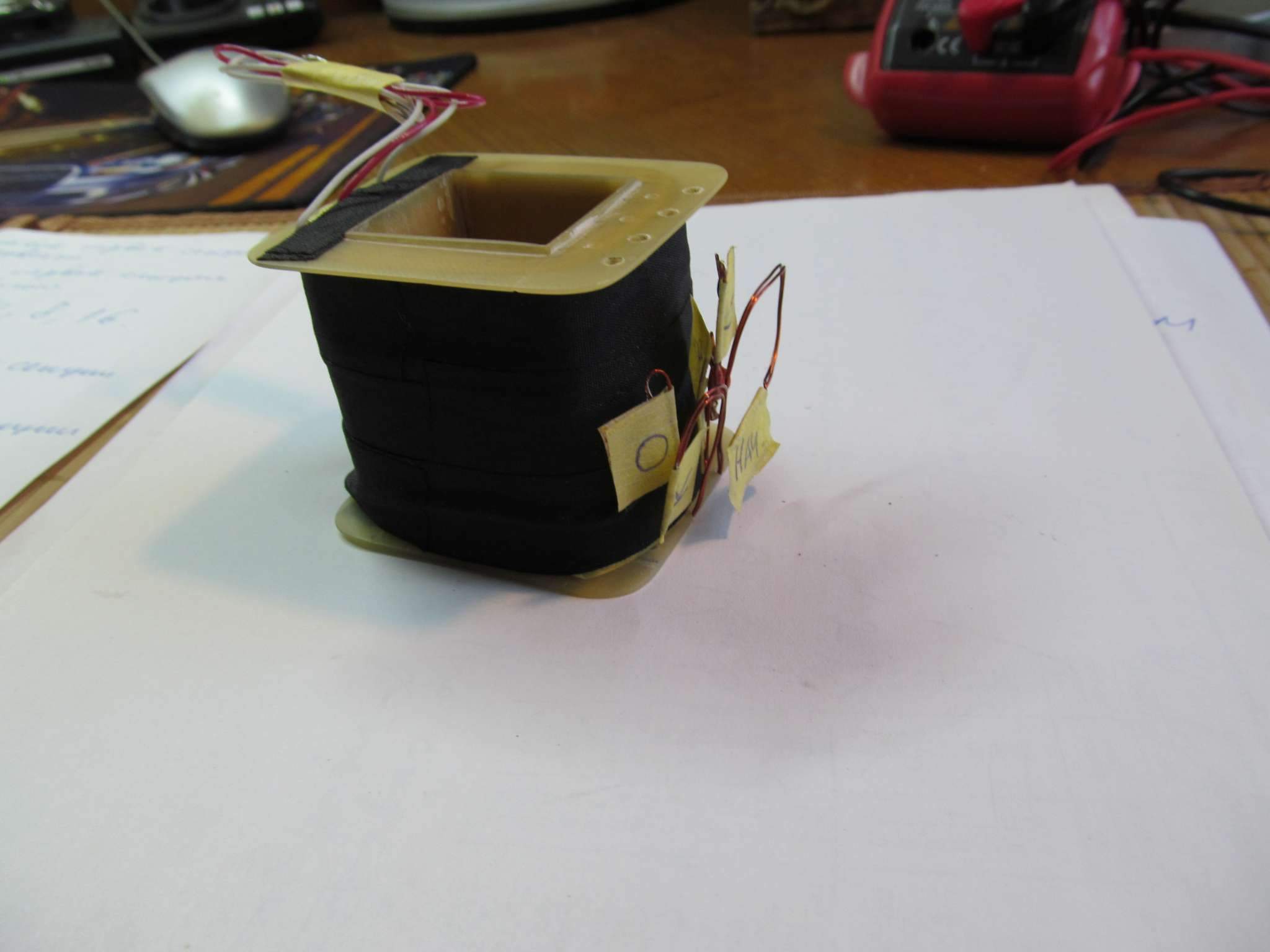

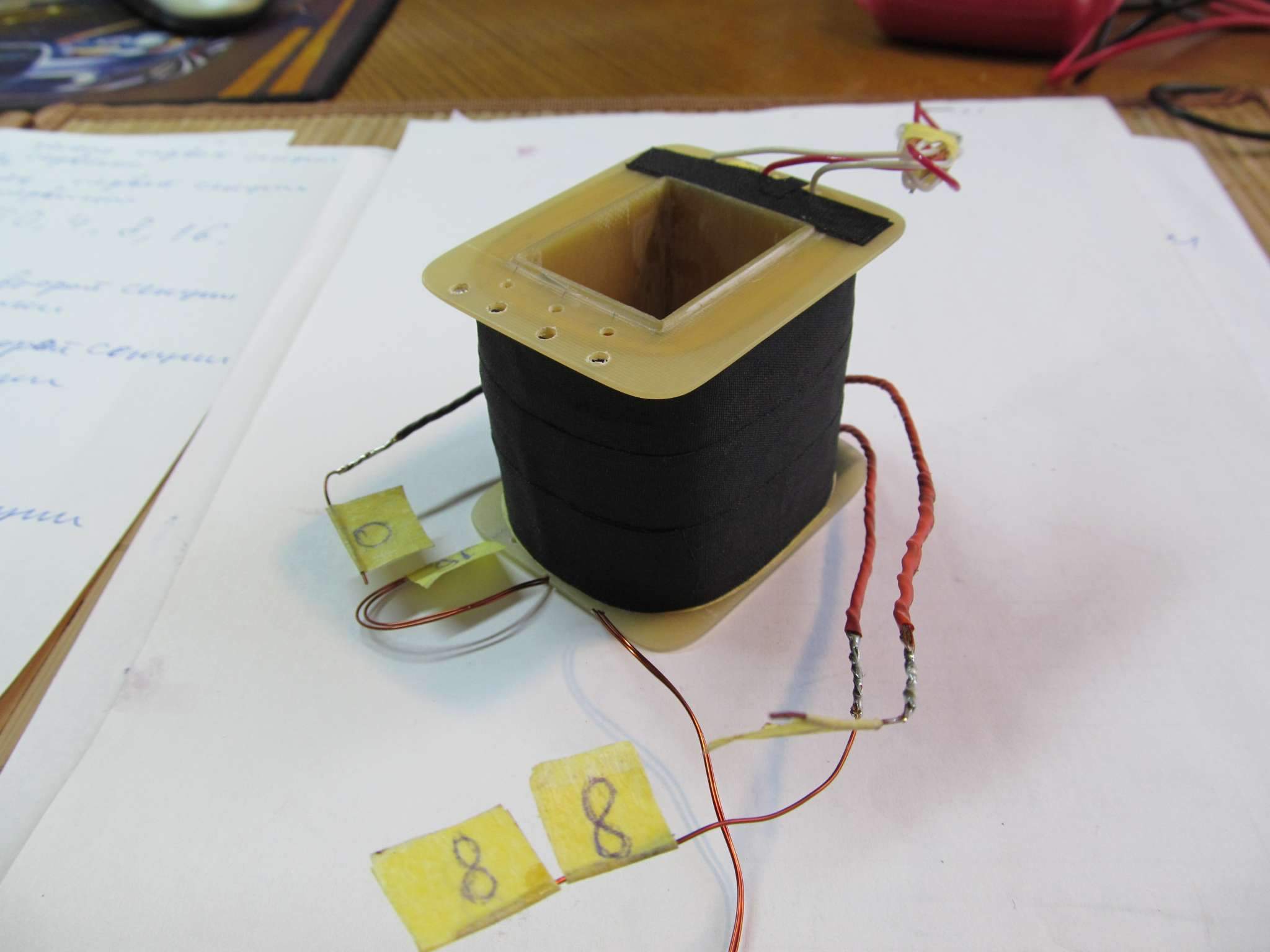

Полностью распаял все провода , скоро буду пробовать подключать в усилитель .


Отлично- это когда ноль
А так оно абсолютно непроблемное.
18 ватт это 1.5ампера в 8 ом.
DC сопротивление транса: первичка(приведенная) - 180 ом/1000 (транс 8000:8 ) =180мОм. Вторичку возьмем такую же, итого 360мОм.
Помножить на полтора Ампера- пол ватта потери в меди. Меня лично они бы не волновали

Ура он звучит ))) Все подключил я транс пока для пробы с обычным динамиком типа 6гдн усилитель звучит просто сказка даже с ним слышно что звук стал таким как надо на перегрузе - сустейн больше стал , звук такой упругий и четкий, обертона так и прут, яда стало больше заметно . Вобщем то чего не хватало появилось при чем с родным ламповым перегрузом  JCM800 без никаких грелок. Я очень рад что все усилия потрачены не даром , результат превзошел все ожидания и даже больше . Благодарю всех кто мне помог тут. Буду сверлить отверстия новые под него уже и монтировать на шасси. Выходник конечно очень влияет на звук.

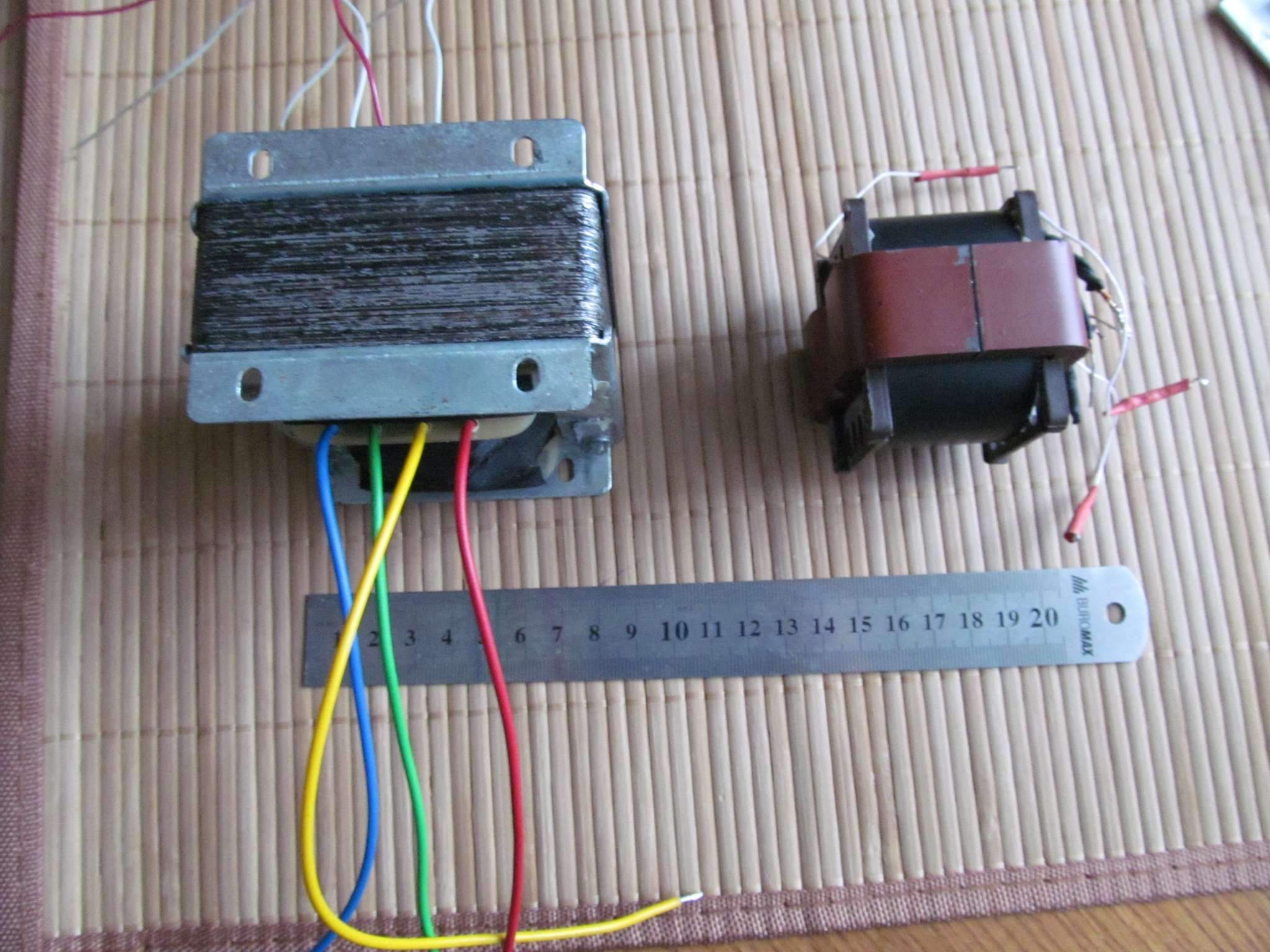

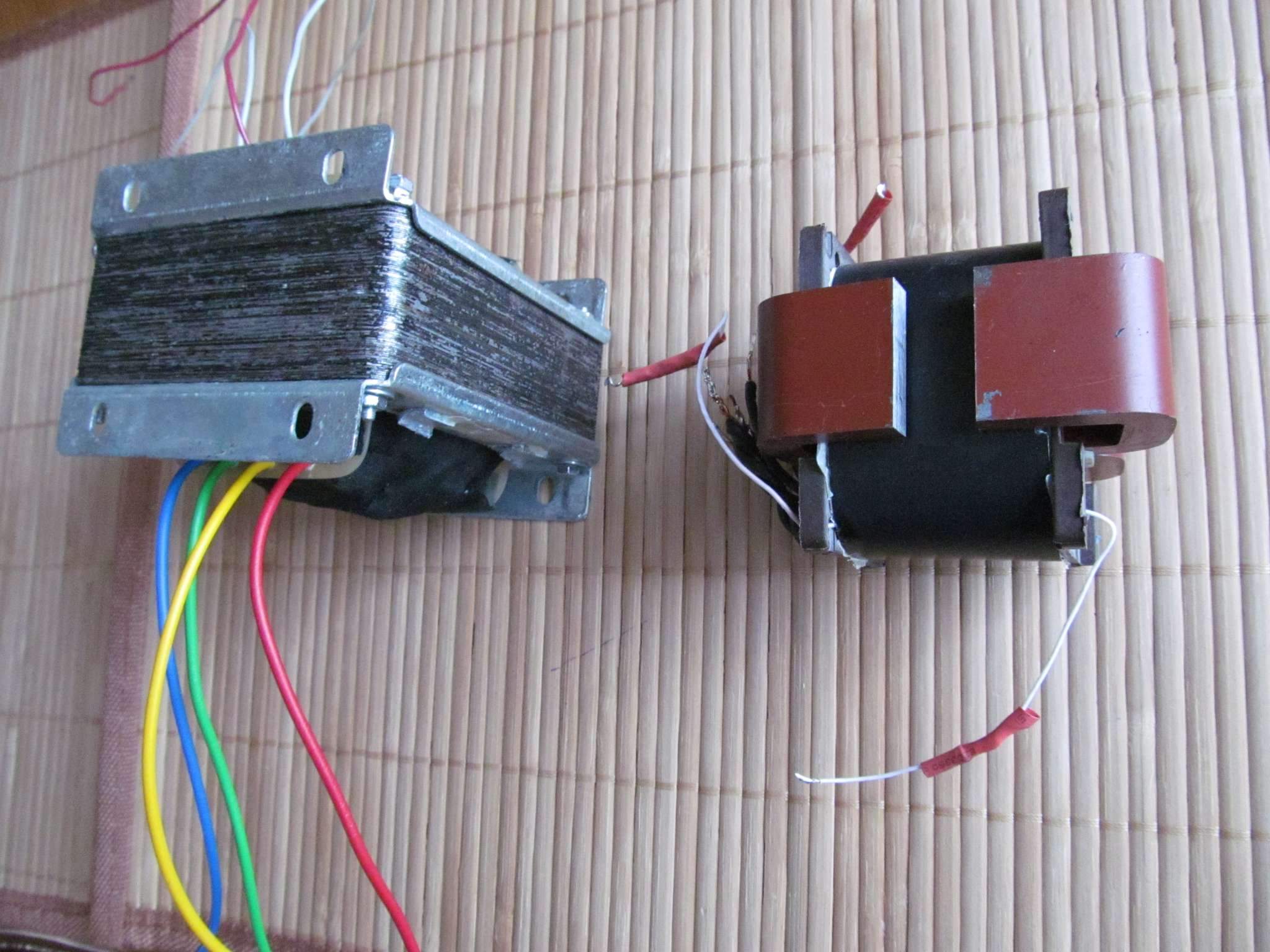

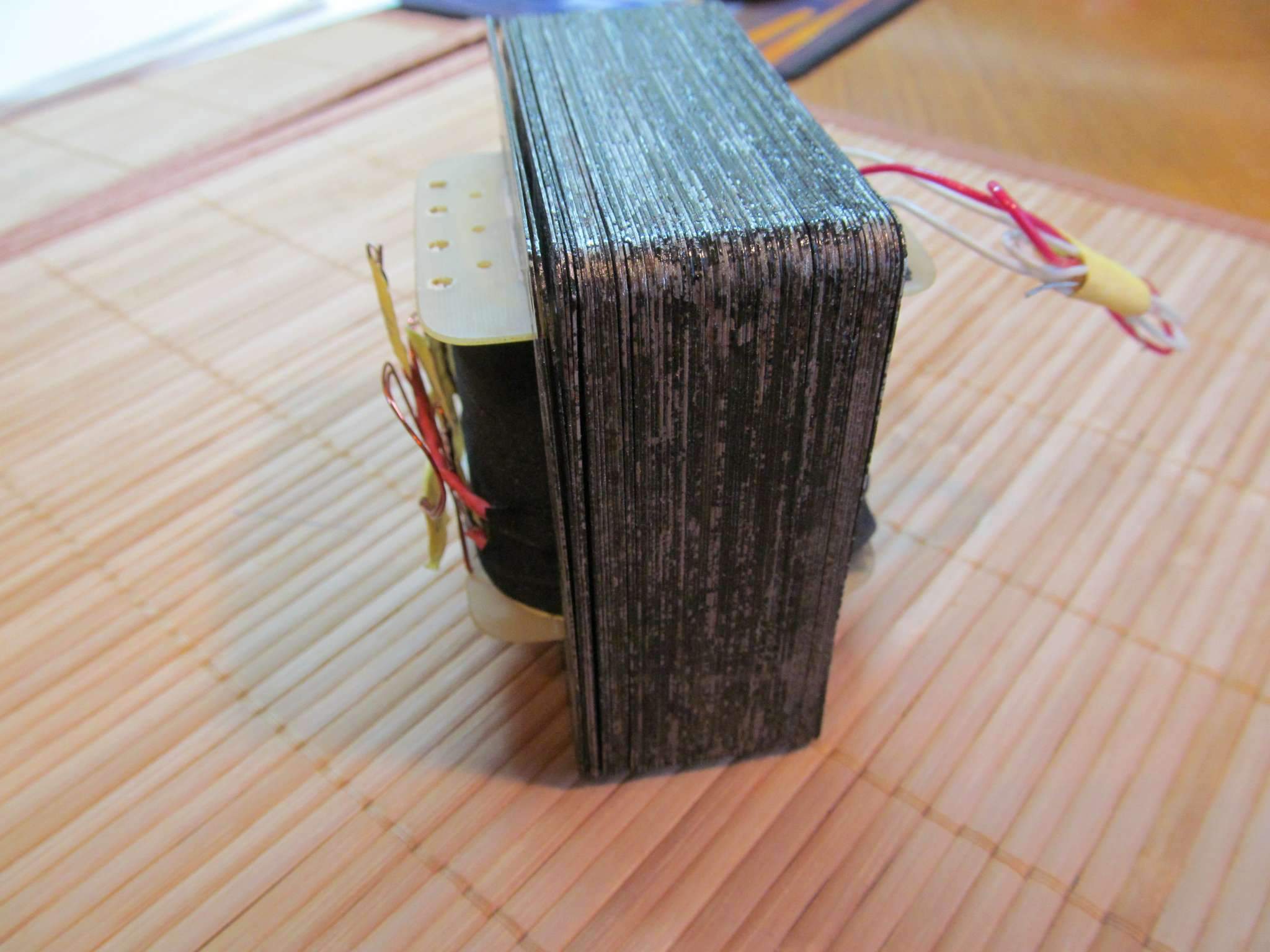

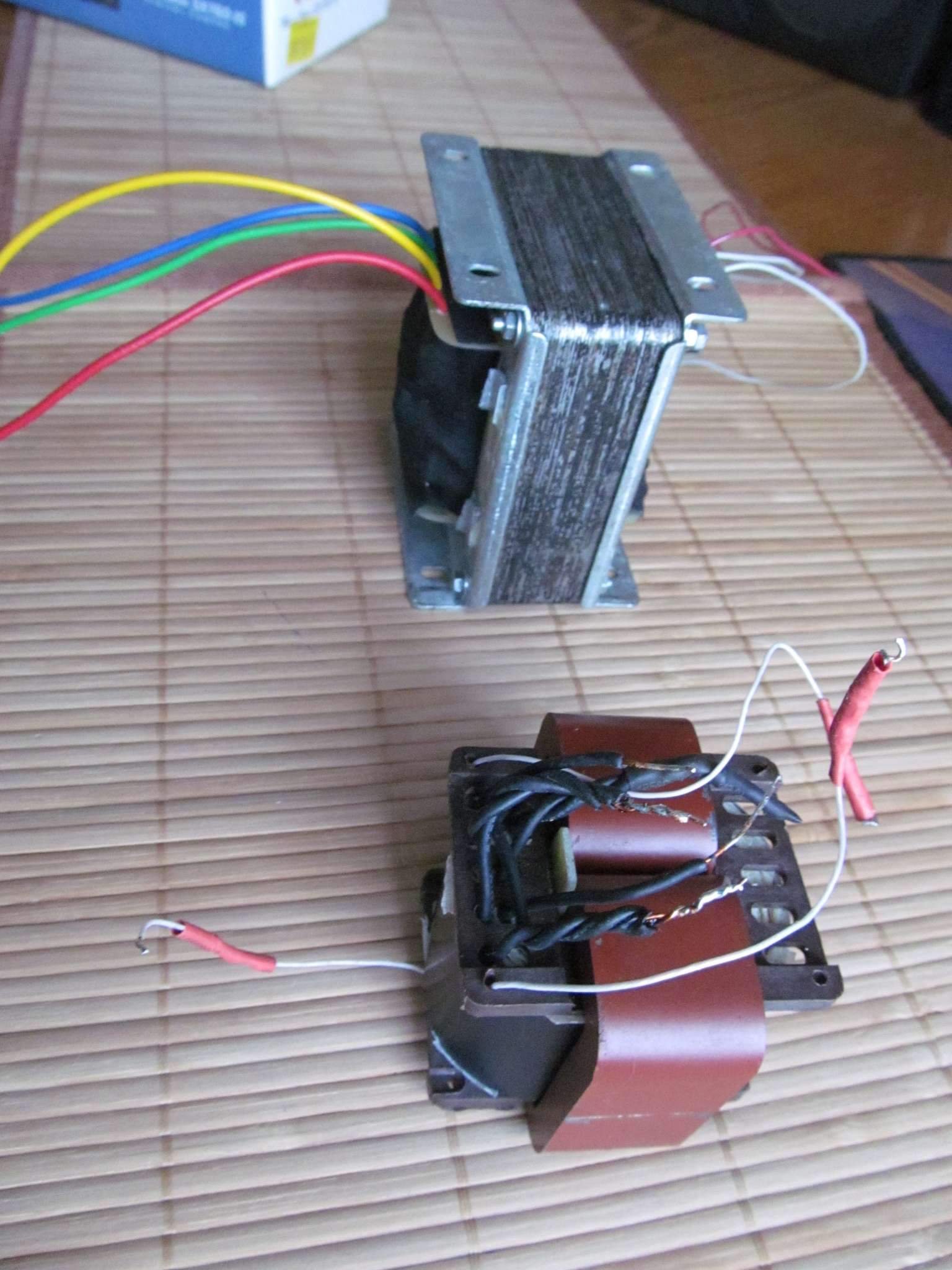

 Вот для сравнения фотки со старым выходником. Посчитал его площадь сечения сердечника- вышло 1,5 см * 2,5 см = 3,75 см.кв . к тому же сердечник с воздушным зазором . О каком нормальном звуке могла быть речь ?) Отсюда и тонкий звук и нехватка низа и вообще звук был с какими то призвуками не музыкальными .
 А вообще транс мне очень понравилось делать самому . Сам процесс очень увлекательный .Я это считал почему-то всегда какой-то большой загадкой, и чем-то недостижимым , но на самом деле тут ничего сложного нет, нужно лишь терпение и немного смекалки , и всё получится, зато изделие будет ещё долго радовать ) Я очень рад что освоил и эту область в электронике , с удовольствием буду и дальше мотать разные трансы под лампачи, железа ещё много осталось )
 З,Ы только в следующий раз нужно придумать какие-то подшипники на мотальный станочек , а то всю дорогу как мотал катушку , скрипела ось об железные крепления )))

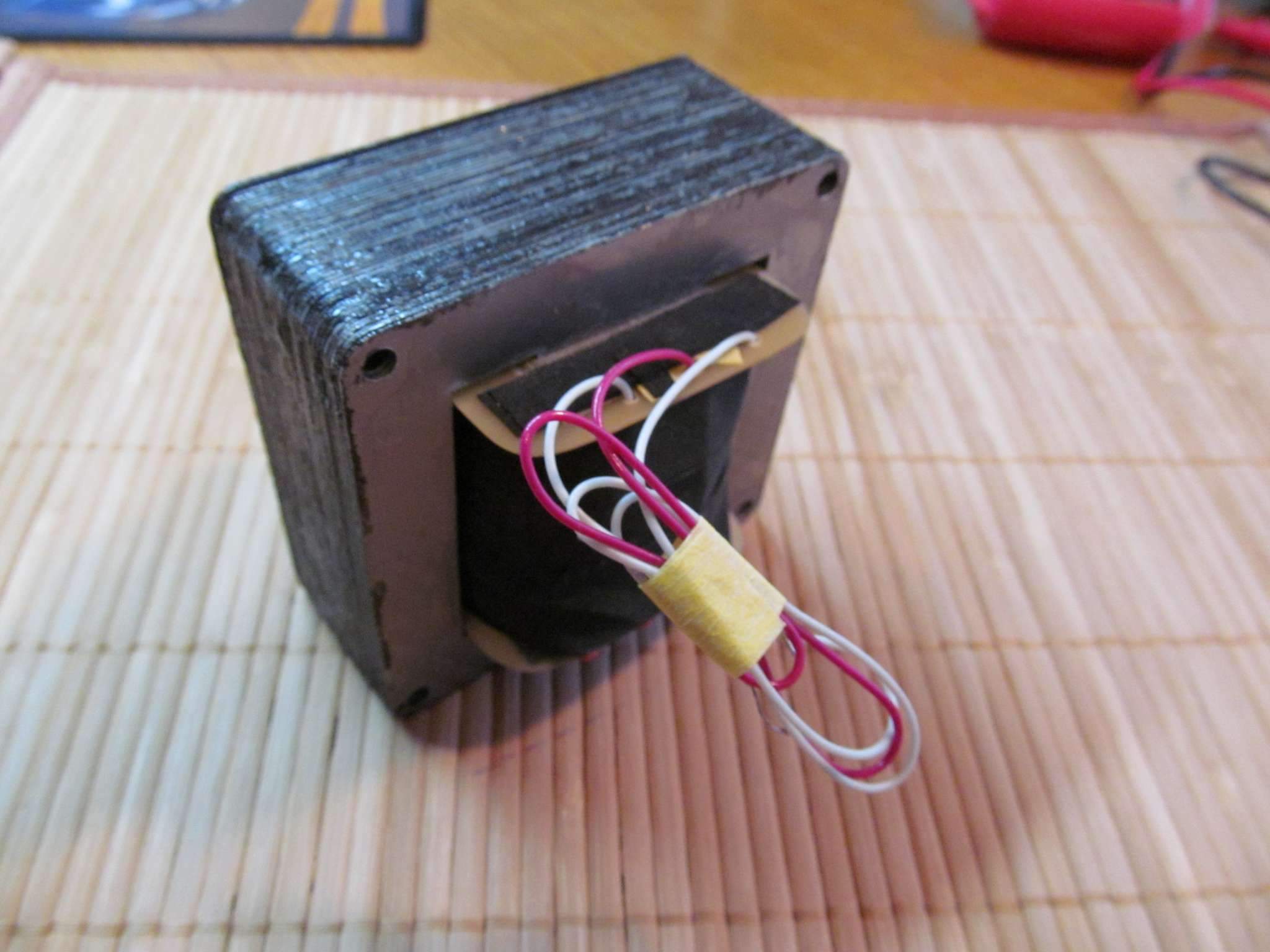

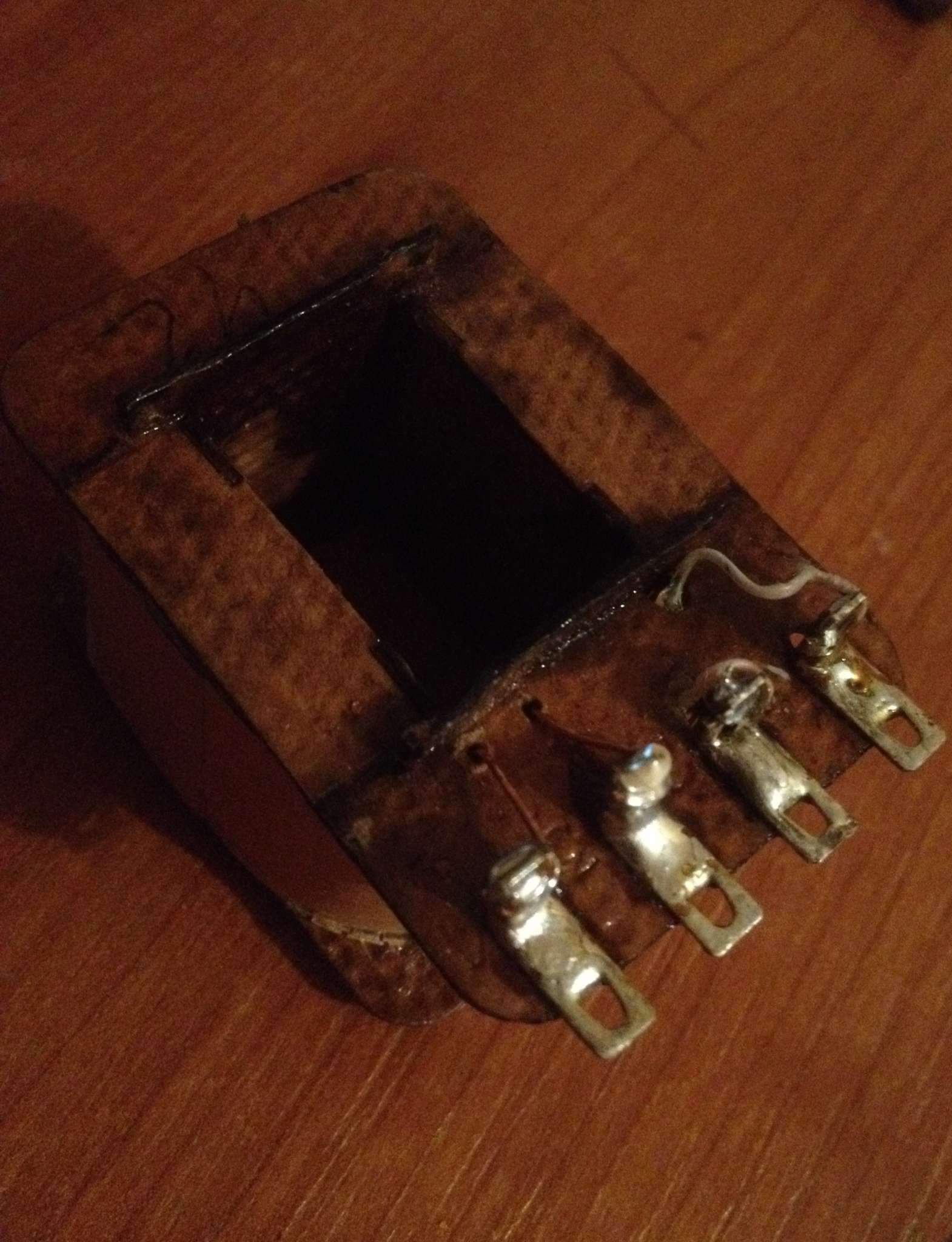

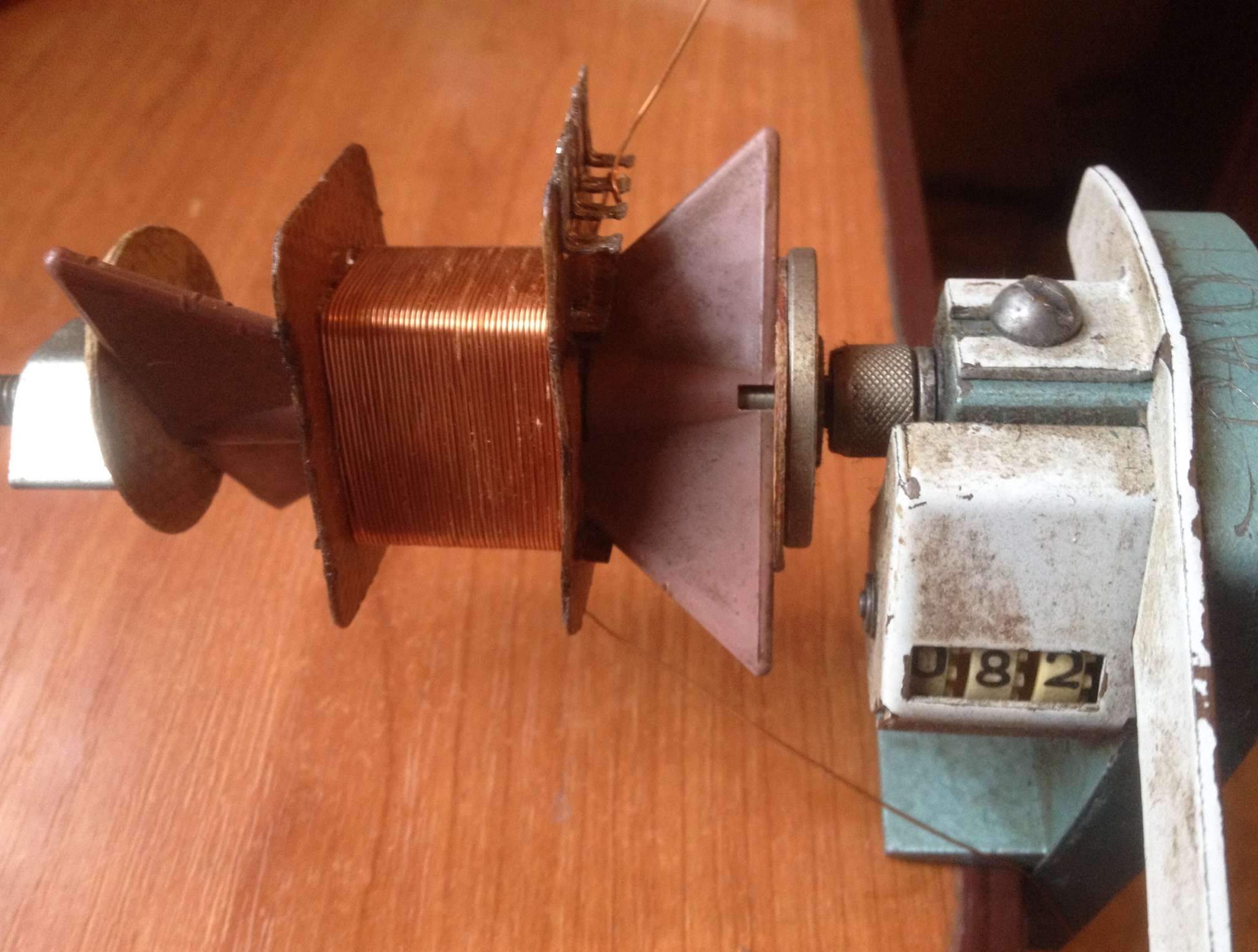

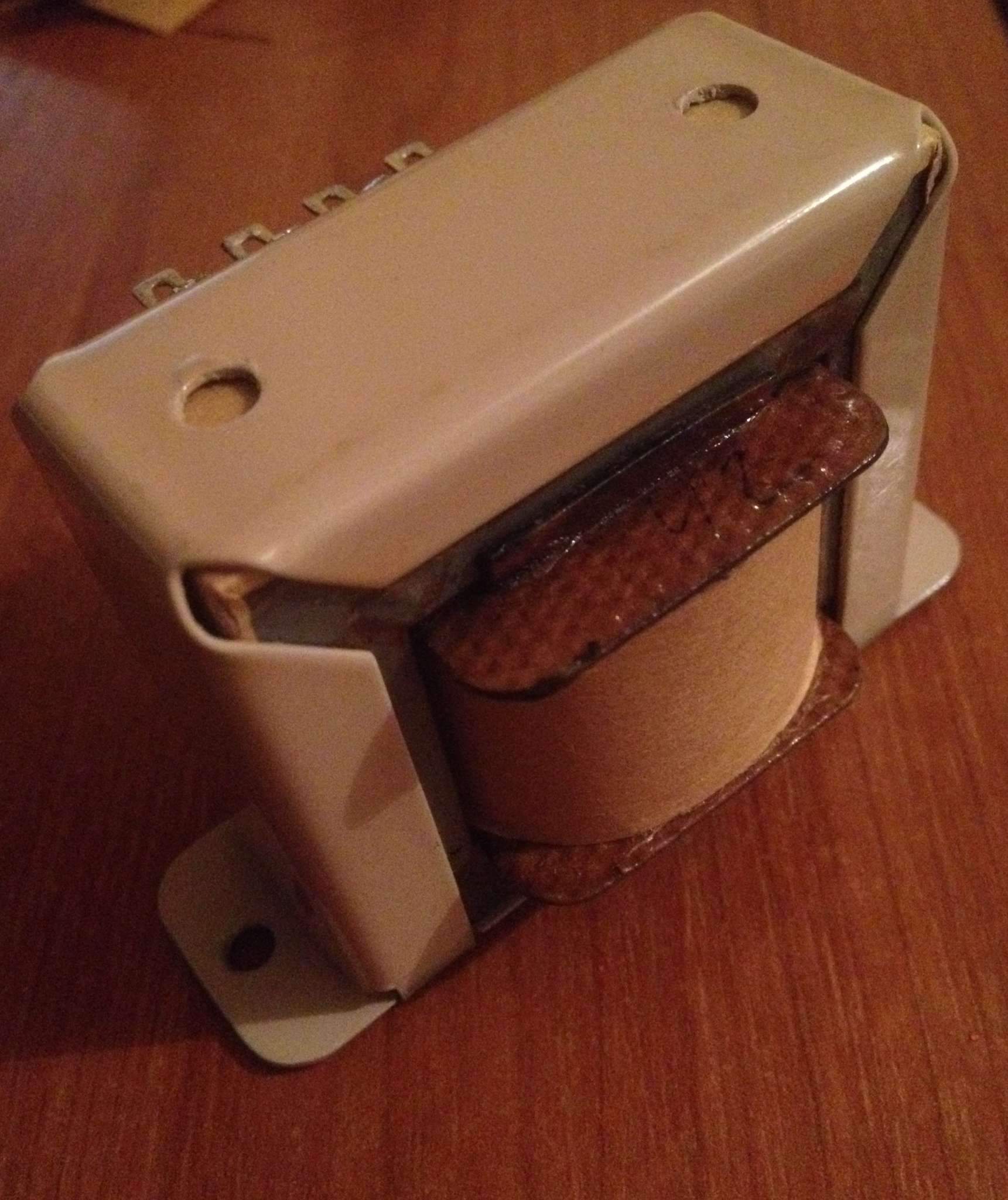

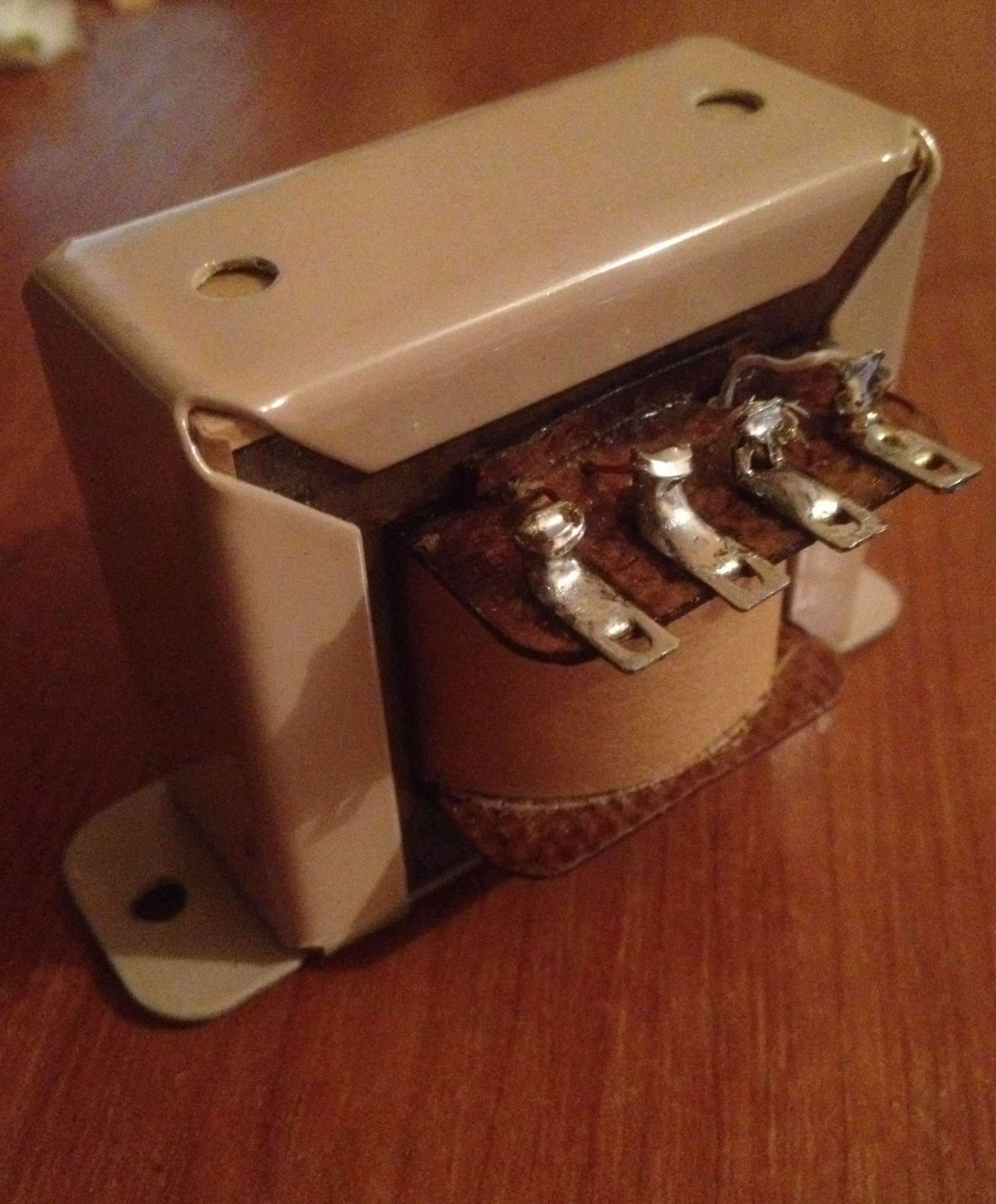

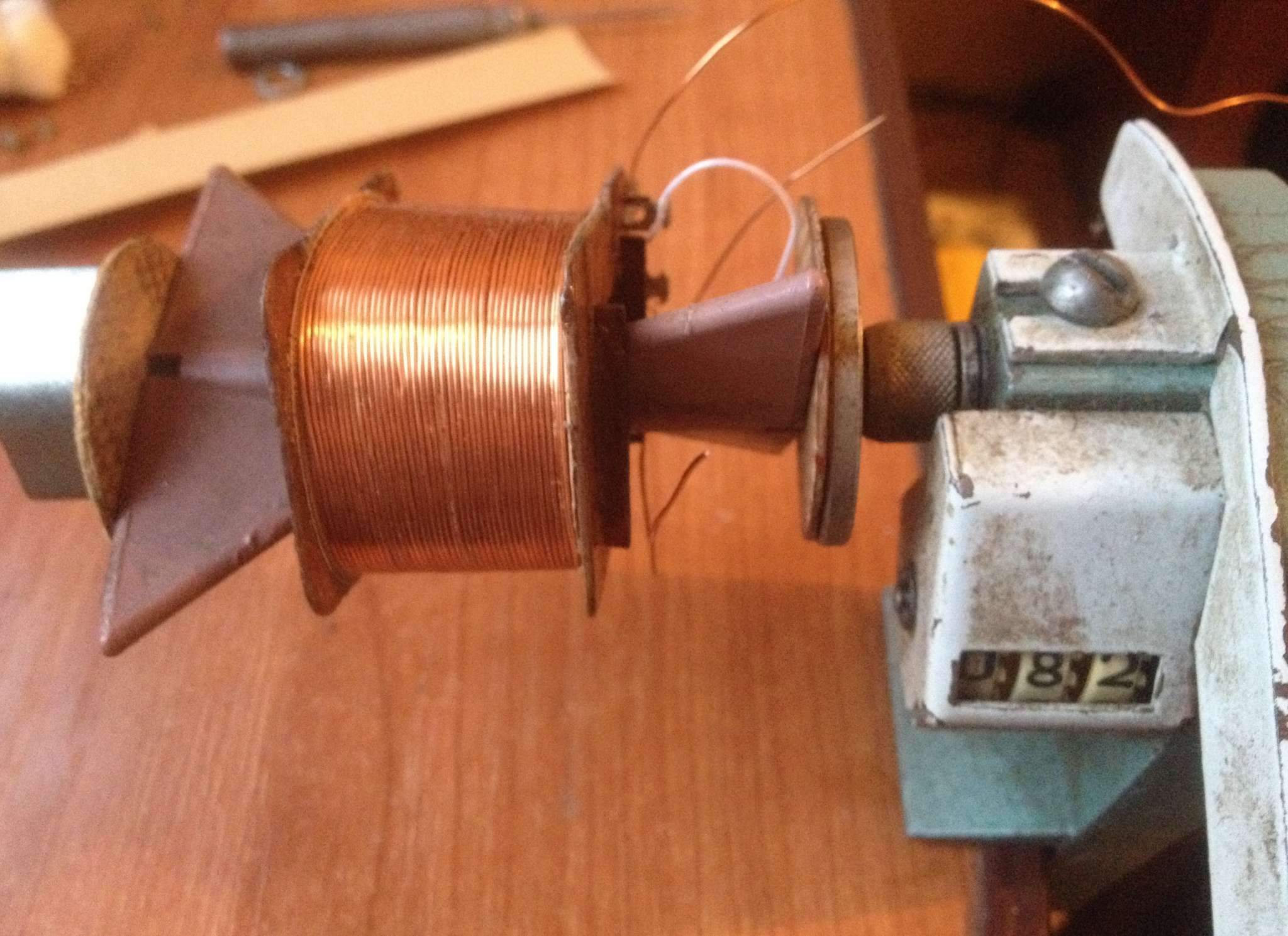

Намотал под Чампик выходник, был под рукой сгоревший ТВ3-Ш, он и послужил основой. Размотал его, каркас проклеил цианоакриллатом, пропитал лаком, так что он стал жесткий и монолитный. Начинал мотать со вторички, вышло 82 витка в два слоя проводом 0.5 мм. Затем внавал намотал 2200 витков первички проводом 0.125 мм. И поверх еще два слоя вторички, тоже 82 витка. Вторички между собой запараллелены. Приведенка под нагрузку 8 Ом вышла 5.7 кОм. Сопротивление первички 360 Ом, вторички - 0.3 Ом. Собрал сердечник, зазор сделал прокладкой из скотча. Покрасил кожух-обойму, изготовил нижнюю крепежную пластину с отверстиями под винты для крепления на шасси. Собрал. Довольно симпатичный выходник вышел.

... и добавил:

На все-про все ушло часа четыре)

  У ТВЗ-1-9 первичка вообще 2150 витков. И вроде как в Чампах их применяют успешно.
  Пока что включал только в сеть, проверить на работоспособность. На выходе получил 8,5 вольтов. Не греется, немного гудит железо, но не критично. В усилитель пока не подключал. В моем Чампике сейчас стоит не перемотанный ТВЗ-Ш.


Хочу сделать быструю коммутацию на тумблере, для оперативного переключения между трансформаторами, для сравнения в лоб. И по результатам сравнения выбрать лучший. Что-то мне подсказывает, что все же, трансформатор с секционированием и запараллеленой вторичкой будет петь веселее.

Да тут негде особо развернуться. И так впритык на каркас все влезло. Две вторички проводом 0.5 мм, для такого каркаса и так роскошь)

... и добавил:

Интересно, что из себя представлял оригинальный выходник из чампа тех годов. Что-то мне подсказывает, что не лучше, чем ТВЗ по намотке) И, скорее всего, секционированием там и не пахло)

... и добавил:

Но зато там живет МОДЖО!)

tom cat, насчет моджо это был...




Я не из тех, кто во всех винтажных вещах видит моджо и прочую фетишную чешую.  Вообще, по сути, собираю все аппараты из хлама, который есть под рукой.  Я применяю классическую схемотехнику, при этом не ожидая, что выйдет "тот самый" винтажный звук, а просто стараюсь выжать максимум из того хлама, и, по возможности, с оглядкой на современные реалии и тенденции гитарного мира. То есть, Чамп, в своем первозданном виде, грубо говоря, сейчас не очень-то востребован современными музыкантами, в силу своей специфичности, он большую ценность имеет для диванных гитаристов, коллекционеров, и прочих увлеченных. Но, если его несколько модифицировать, добавив несколько ручек и кнопочек (на авторство не претендую, все уже давно придумано до нас) - получится вполне играбельный аппаратик. Да, уже не Чамп. Да, "моджо" сразу улетучится. Зато он не будет пылиться на полке, как экспонат, а будет востребован. Ну это я так, побалакать... Пойду, побалуюсь с выходниками, о результатах отпишусь.

... и добавил:

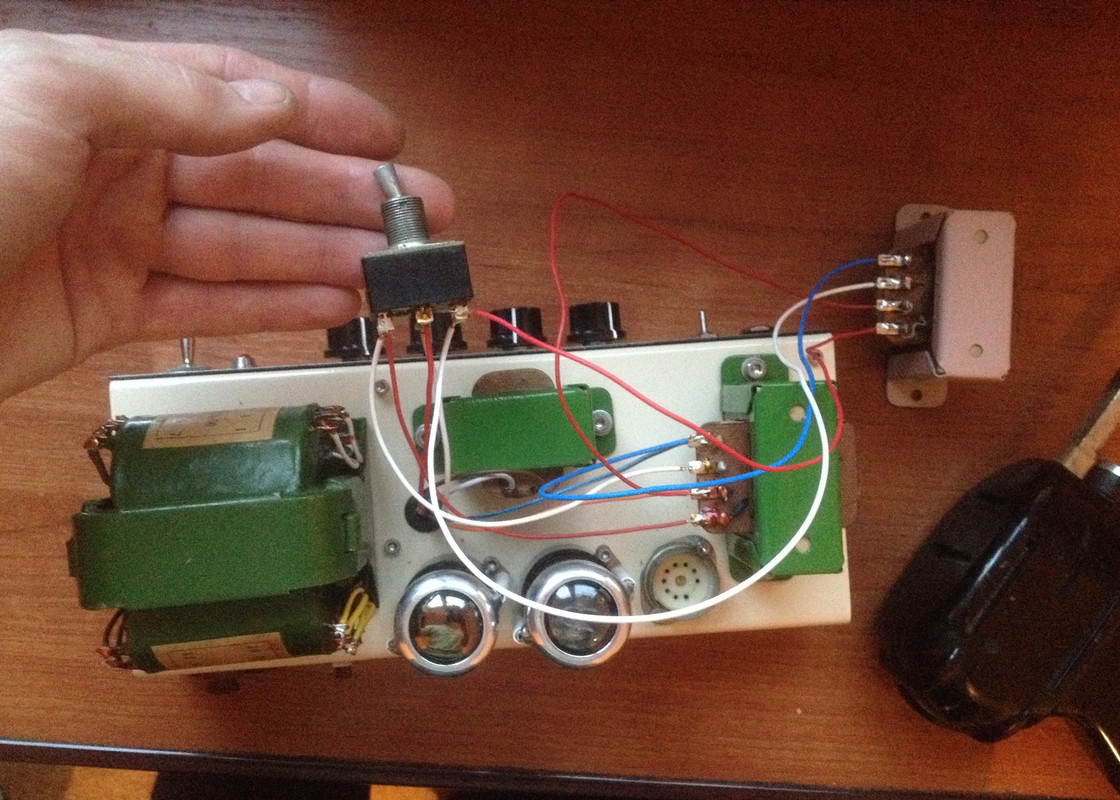

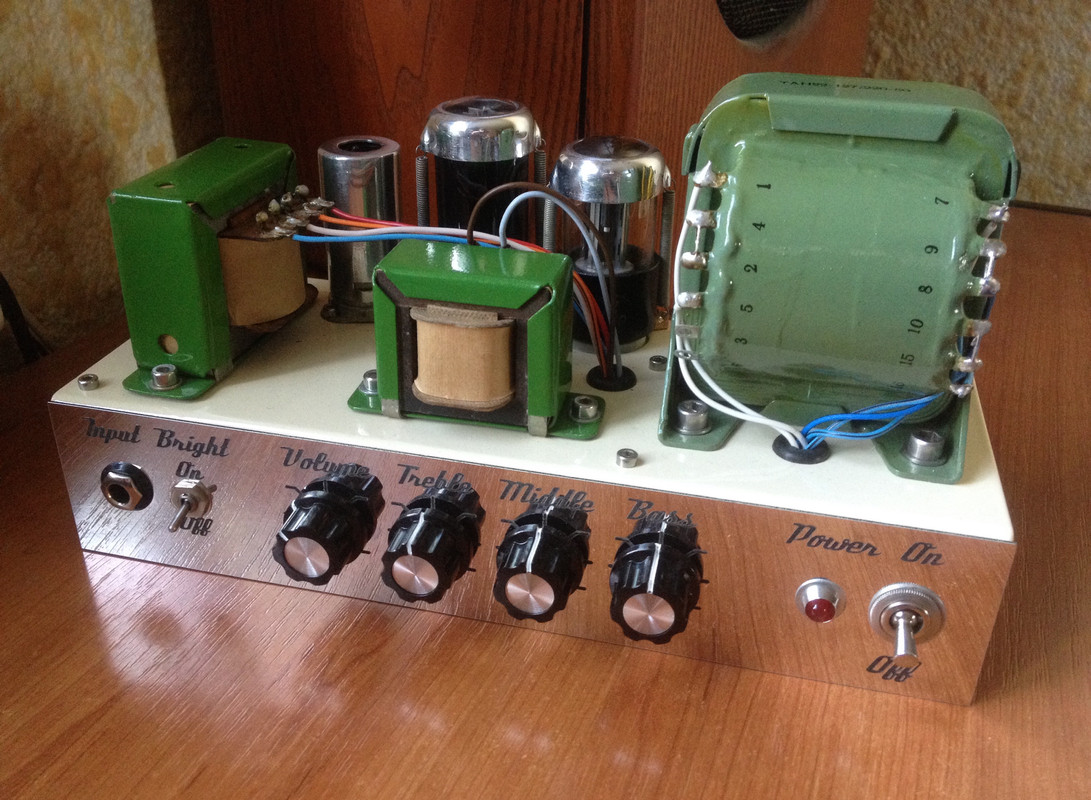

Ну вот, сделал коммутацию на тумблере



Пощелкал, сравнил, и не ощутил какой-либо весомой разницы. Разве что на максимальной громкости несколько отличается подгруз. Не могу сказать, где лучше или хуже, жесче или мягче, просто самую малость по-другому. Совсем незначительно. Так что оставлю свой Чампик в покое, нет смысла ничего менять. Нельзя сказать, что я разочарован, абсолютно нет. Новый выходник опробовал, сравнил, все хорошо работает и звучит. Отремонтированная ТВЗ-шка пойдет на следующий проект. Возможно, замахнусь на Корнфорд Арлекин.
