Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2669
  • Репутация: +662/-27
  • Слабоумие и отвага!
Re: Клуб любителей намотать трансформатор
« Ответ #2145 : Декабря 20, 2019, 09:55:03 »
Если выходник, то и на 50 ватт пойдет. Проверено.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2268
  • Репутация: +654/-4
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #2146 : Декабря 20, 2019, 10:04:30 »
Цитата: Medvedeff8 от Декабря 20, 2019, 09:55:03
Если выходник, то и на 50 ватт пойдет. Проверено.
Не использовал такое ,но спасибо за инфу .  Если чо - намотаю ,железо имеется  такое.

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • Репутация: +190/-0
  • На мой век металлолома хватит...
Re: Клуб любителей намотать трансформатор
« Ответ #2147 : Декабря 20, 2019, 16:17:55 »
Валентин Гаврилов- то железо, что я у тебя брал- похоже на это (у меня на базе такой же силовик от Ригонды лежит), но пакет меньше...
Старый транс, пластины-0,35, в общем на мой взгляд- отличное железо!

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Клуб любителей намотать трансформатор
« Ответ #2148 : Февраля 09, 2020, 15:48:58 »
Доброе.

Попал ко мне небольшой силовичок. Нашел схему, обмерил и появились вопросы.
1. У транса нет экранирующей обмотки, ваще. Можно использовать и чем чревато?
2. Анодка и накал были соеденены последовательно, но из-за конструкции транса удалось разъеденить обмотки. Но потом, как всегда, подумал, а не поторопился ли я?

Как быть, подскажите, пжалста.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: Клуб любителей намотать трансформатор
« Ответ #2149 : Февраля 09, 2020, 16:33:11 »
Экранирующая обмотка защищает от электростатических помех, но не на всех силовиках эта обмотка есть - не велика потеря без этой обмотки.
По толщине провода накальная и анодная различаются?

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Клуб любителей намотать трансформатор
« Ответ #2150 : Февраля 09, 2020, 16:53:14 »
Цитата: Vitallka от Февраля 09, 2020, 16:33:11
Экранирующая обмотка защищает от электростатических помех, но не на всех силовиках эта обмотка есть - не велика потеря без этой обмотки.
Спасибо.


Цитата: Vitallka от Февраля 09, 2020, 16:33:11
По толщине провода накальная и анодная различаются?
Да. Анодка тонкий провод, накал толстый провод.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: Клуб любителей намотать трансформатор
« Ответ #2151 : Февраля 09, 2020, 17:25:46 »
Разрывать их однозначно надо, чтоб потом поднять потенциал накала или выпрямить, если нужно.

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Клуб любителей намотать трансформатор
« Ответ #2152 : Марта 08, 2020, 17:27:24 »
Здравствуйте, комрады.
Опять я со своими трансами.
На барахолке прикупил ТС-009, но с этой дурацкой шайбой переключения сети никак не могу разобраться, какие выводы соеденить на 220В и выкинуть эту хреновИну подальше, заменив ее планкой с контактами.. Помогите пожалуйста, сами мы не местные... Фото пациента прилагаю.
Спасибо.





Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: Клуб любителей намотать трансформатор
« Ответ #2153 : Марта 08, 2020, 18:20:37 »
Для начала надо достать заглушку-переключалку, померять какие выводы на ней соединены. Вставить заглушку обратно и соеденить соответсвующие соединенным выводам заглушки лепестки, припаяв кусочки провода. Можно для верности еще и омметром промерять сопротивление между лепестками при вставленной заглушке.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2669
  • Репутация: +662/-27
  • Слабоумие и отвага!
Re: Клуб любителей намотать трансформатор
« Ответ #2154 : Марта 08, 2020, 18:29:10 »
Подать на накальную обмотку ~6.3В и замерить напряжения секций первички. Скоммутировать их так, чтобы при сложении напряжений секций первички вышло ~220 вольт.

Оффлайн razorgolf

  • Эксперт
  • *****
  • Сообщений: 1463
  • Репутация: +96/-2
Re: Клуб любителей намотать трансформатор
« Ответ #2155 : Марта 08, 2020, 21:44:27 »
XbIMbIK,
Вот тут обсуждение http://www.tehnari.ru/f142/t91924/
Там пишут, что такой применялся в Кантата 204 и есть схема.

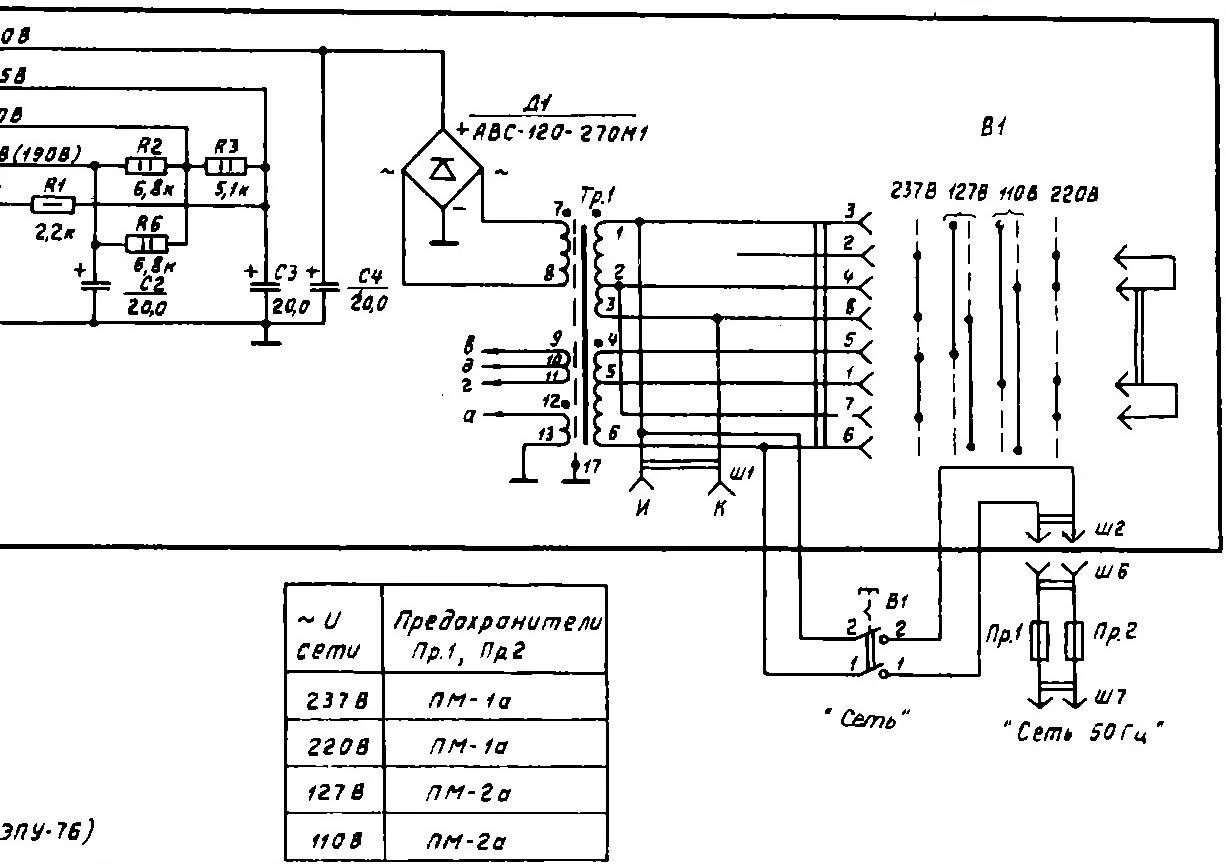

Вот схема нужного куска http://www.tehnari.ru/attachments/f142/158103d1383083428-ert.jpg
С таким напряжением как в Москве(завышенным) я бы подключал 220 к 1 и 6, а 3 и 4 соединил бы между собой. Если вдруг окажется, что накал меньше нужного, тогда надо выкидывать дополнительные витки. Т е вместо 3 и 4 соединить 3 с 5, а если и этого будет мало, то 2 с 5.
Номера выводов я указал у трансформатора на схеме, а не на панельке, там они другие.

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Клуб любителей намотать трансформатор
« Ответ #2156 : Марта 09, 2020, 09:50:04 »
Цитата: razorgolf от Марта 08, 2020, 21:44:27
XbIMbIK,
Вот тут обсуждение http://www.tehnari.ru/f142/t91924/
Там пишут, что такой применялся в Кантата 204 и есть схема.
Вот схема нужного куска http://www.tehnari.ru/attachments/f142/158103d1383083428-ert.jpg
С таким напряжением как в Москве(завышенным) я бы подключал 220 к 1 и 6, а 3 и 4 соединил бы между собой. Если вдруг окажется, что накал меньше нужного, тогда надо выкидывать дополнительные витки. Т е вместо 3 и 4 соединить 3 с 5, а если и этого будет мало, то 2 с 5.
Номера выводов я указал у трансформатора на схеме, а не на панельке, там они другие.

Да, читал эту темку.
Надо долго разбираться.
В целом, один накал и анодку нашел.
Второй накал никак не определю.
И самая большая засада с этой дурацкой заглушкой.

Спасибо.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2268
  • Репутация: +654/-4
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #2157 : Марта 09, 2020, 10:04:15 »
Вторички накальные : одна толстым проводом  , другая -со средней точкой (скрутка и в обе стороны по 3,4 вольта .  Анодная , что-то в районе 30-50 Ом .  Экранная  есть ,не прозванивается .   Вся первичка - примерно 20 Ом .  Если склероз не подводит :)

« Последнее редактирование: Марта 09, 2020, 10:10:47 от Валентин Гаврилов »

Оффлайн razorgolf

  • Эксперт
  • *****
  • Сообщений: 1463
  • Репутация: +96/-2
Re: Клуб любителей намотать трансформатор
« Ответ #2158 : Марта 09, 2020, 13:18:27 »
Цитировать
Надо долго разбираться.
Да чего там разбираться? Сначала вызвонить пары выводов от вторичек, пометить. Потом соединить первичку по схеме, как - я уже описал. Подсказка, панелька переключателся стандартная ламповая, 8 ног, наверняка есть нумерация. Подключить 220в. А потом промерять вторички. Всё.

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Клуб любителей намотать трансформатор
« Ответ #2159 : Марта 11, 2020, 16:21:54 »
Цитата: Валентин Гаврилов от Марта 09, 2020, 10:04:15
Вторички накальные : одна толстым проводом  , другая -со средней точкой (скрутка и в обе стороны по 3,4 вольта .  Анодная , что-то в районе 30-50 Ом .  Экранная  есть ,не прозванивается .   Вся первичка - примерно 20 Ом .  Если склероз не подводит :)



Эта схема подошла из всех тех, которые попадались в сети.
Разобрался, вроде все нормально.

Спасибо.
