каким минимальным сечением провода адекватно мотать ?

теоретически можно брать до 4А/мм2, но больше 3 я бы не стал, в идеале 2

I пластины в комплекте, 86штук, 95×16мм.

Вот тоже ну очень бы хотелось ограничится меньшим диаметром провода

Некоторые пластины 0,5, некоторые 0,4 некоторые 0,6, + не исключена генетическая погрешность измерителя    местами ржавчина, окисел или какое то шершавое покрытие.

Как подготовить, каким составом желательно обработать/покрыть пластины перед окончательной сборкой транса?

Я обычно этой шпаргалкой пользуюсь. С плотностью тока 3А/мм2 нормально получается. Но кто-то и большую закладывает, дело вкуса.

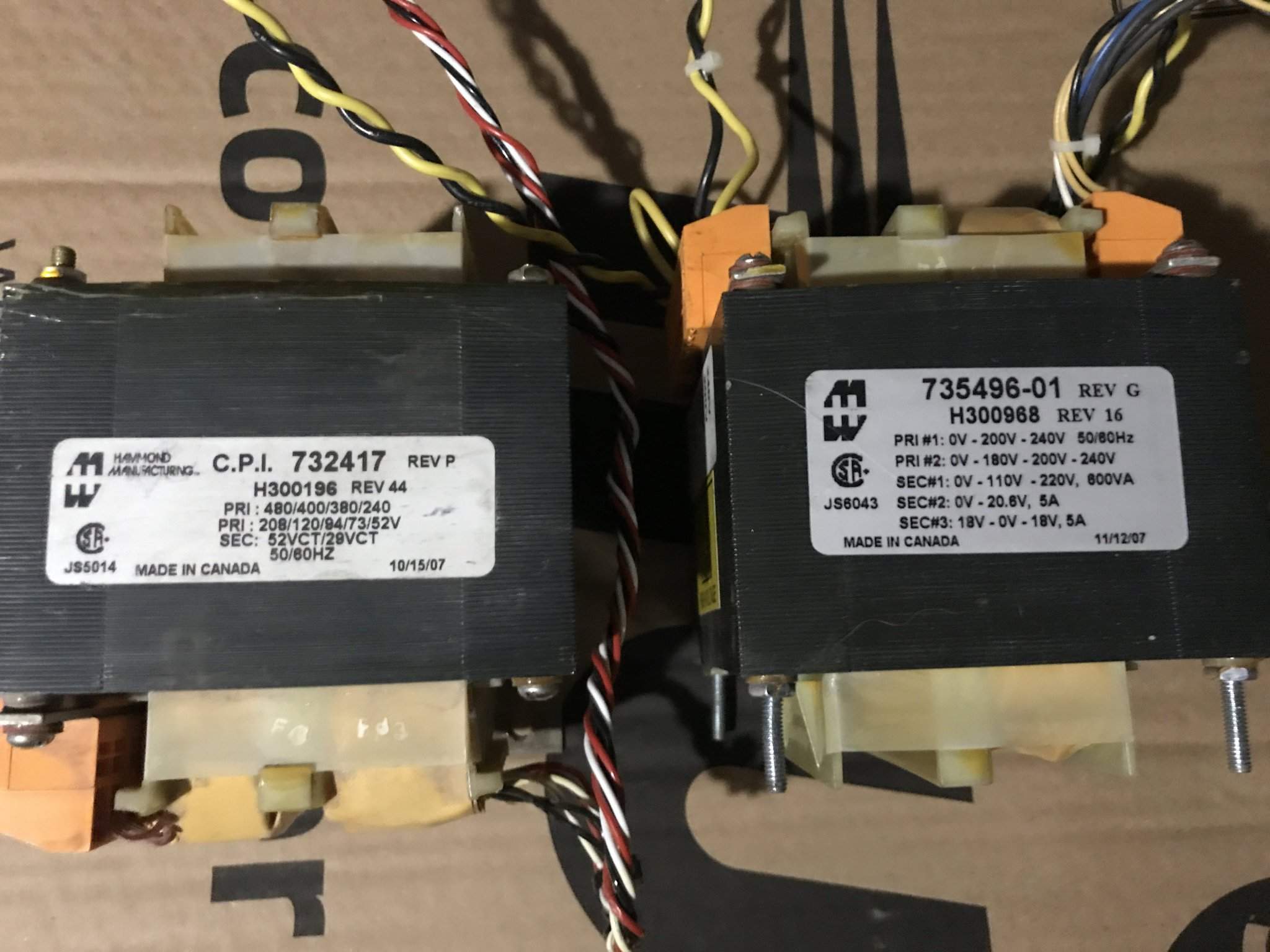

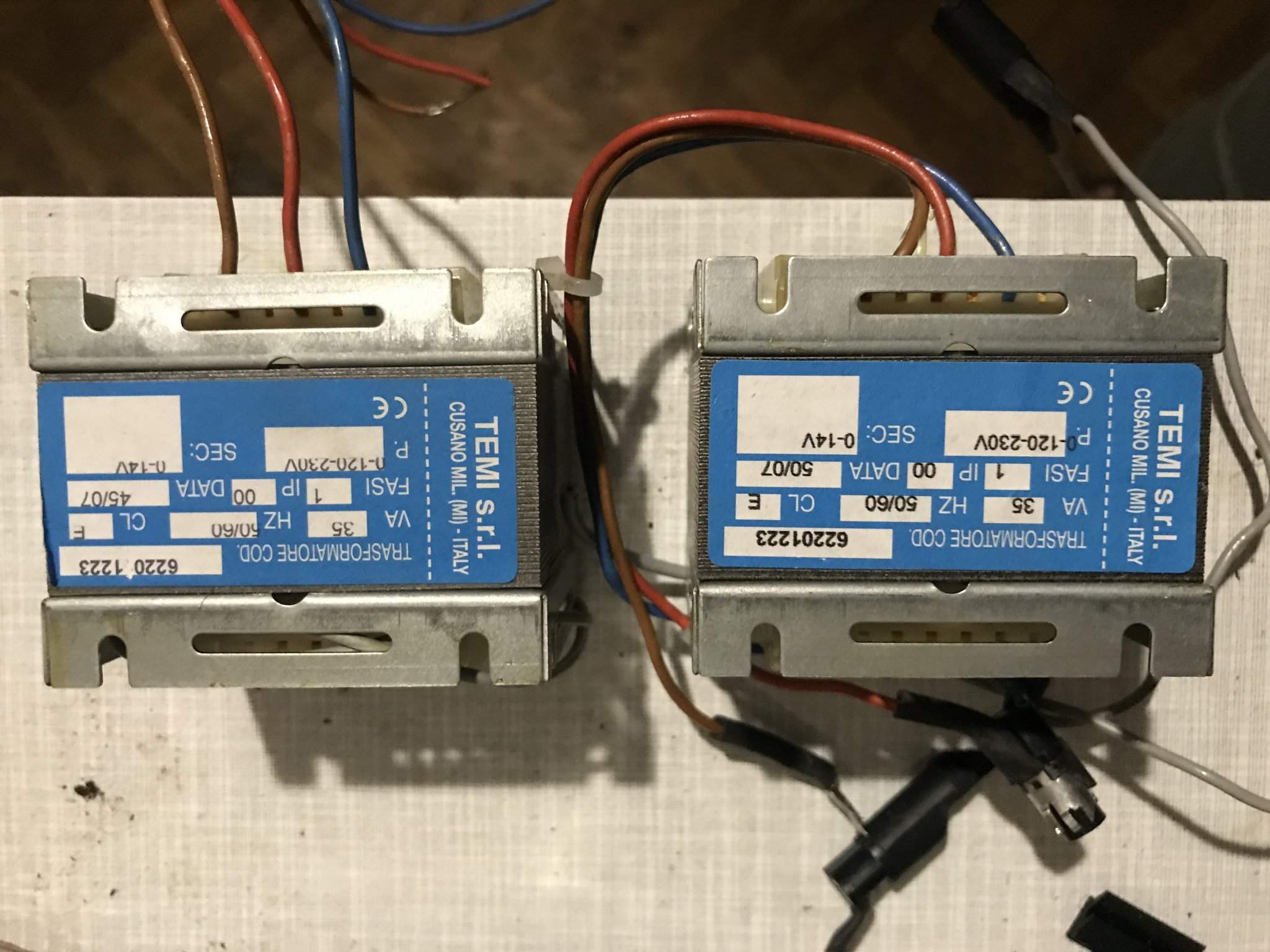

Трансы красивые .  "В лоб "  для ампов не получится применить .  А вот  сообразно с размерами железа  можно и намотать подходящие для ампа .  Рекомендую измерить ток Х.Х  первички  ,чтобы правильные вит.\ вольт выбрать при перемотке.

Геннадий Шашков,  Очень габаритный транс , да и керн почти 27 квадратов . На таком железе хайэндщики мотать любят для однотактов     Я бы  не стал мотать на таком  , и не рекомендовал другим .  Технически  можно намотать ,  но решать вам.

Попался под руку еще один силовой транс от мафона,  в схеме которого однотакт на 6п14п , + пара 6н2п, и индикаторная лампа.
Подключал его к самодельному однотакту на ЕL84+3×12ax7, и самодельному двухтакту Гу17+ 4×12ax7. Не гудит, не греется, накал с 6,5в на хх не падает ниже 6,3.в

Переменка анодной обмотки, при подключении питания анодов и 2х сеток (режим стенбай - накал вкл. ) :

Гу17 ( лампы преда и фазика вынуты) падает с 220в на хх до 210в

EL84 ( лампы преда вынуты ) падает с 220в на хх до 215в

Нормальное ли это падение или мощность анодной обмотки слабовата?

Попались в продаже комплекты железа Ш-20 от радиоприемника Р-250. Пластины толщиной 0,35 мм. Толщина набора 40мм. Наличие крышек. Большое окно. Решил намотать выходной трансформатор для комбика https://guitarplayer.ru/equipment-craft/bryuki-prevraschayutsya-reshil/ для установки в него пару EL 34. Секционирование типовое: 3 первички + 2вторички. Поскольку в комбике сейчас стоит 4 омный динамик, то и вторичную обмотку для нагрузки 4 ом намотал в 2х секциях.
Схема намотки


Межслойная изоляция - каптонскотч один слой, между секциями два слоя каптонскотча и один слой пленки для ламинирования (полиэтилентерефталат). Отличная электроизоляция и выравнивание для последующего слоя.


Из-за большого окна и достаточно тонкой изоляции свободно вошли обмотки с диаметром проволоки первички 0,315 мм и вторички 1,0 мм.




Считаю, что это очень удобное железо для выходных РР трансформаторов с лампами типа 6П3С, 6V6...
