Re: Клуб любителей намотать трансформатор
« Ответ #225 : Июля 12, 2014, 11:54:41 »
Цитата: Get high от Июля 12, 2014, 11:35:40
Я мотал свой транс "вот так вот":



толщина набора 38мм точно такие-же трансы по размеру стоят на выхлопе 100Вт маршаллов



Хренасе, на 40 Гц рассчитан((( Это ж какое железо нужно и сколько ж это мотать) :D

... и добавил:

Кстати, назрел вопрос по количеству секций. Сколько оптимально для первички и вторички?
Я думал мотать 2 первички и 3 ворички, а смотрю на эти схемы и вижу, что все наоборот...как быть? какое решение более правильное, я слышал, что секций вторички желательно делать нечетное количество.
« Последнее редактирование: Июля 12, 2014, 19:32:49 от VladRevan »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Клуб любителей намотать трансформатор
« Ответ #226 : Июля 12, 2014, 21:43:05 »
Get high, скажи лучше где такую арматурку-фурнитурку берешь?  ;)

Оффлайн Get high

  • Новичок
  • *
  • Сообщений: 56
  • Репутация: +4/-0
  • Bonanza Republic
Re: Клуб любителей намотать трансформатор
« Ответ #227 : Июля 12, 2014, 22:39:13 »
Железки купил когда-то на радиорынке в виде английских трансформаторов силовых - сталь что-то типа M150-35S класс M6 , около 20шт.
Черные крышки от  Hammond-1650T. который я размотал, чтоб посмотреть каким образом он изготовлен (секционирование, точное кол-во витков и т.д.)
Насчет секционирования так как на моем рисунке это оптимальное потокосцепление вторички и первички при простейшем секционировании плюс баланс по активным сопротивлениям половин первички.
Для примера приведу схему намотки Hammond-1650T:

« Последнее редактирование: Июля 12, 2014, 23:41:20 от Get high »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Клуб любителей намотать трансформатор
« Ответ #228 : Июля 12, 2014, 23:53:44 »
Get high, Hammond-1650T не гитарный трансформатор. Для гитарного применения у него излишне широкий диапазон.

Оффлайн Get high

  • Новичок
  • *
  • Сообщений: 56
  • Репутация: +4/-0
  • Bonanza Republic
Re: Клуб любителей намотать трансформатор
« Ответ #229 : Июля 13, 2014, 10:21:32 »
Вот только при прямой замене родного в гитарном усилителе он звучал как надо. Да и не я один пробовал в гитарный аппарат такое ставить.

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: Клуб любителей намотать трансформатор
« Ответ #230 : Января 01, 2015, 18:14:07 »
здравствуйте, с наступившими всех, имеется вот такое железо, набор из пластин Ш ш, т.е. вместо I маленькая ш, вот думаю или намотать на него силовик под однотакт какой нибудь или можно использовать для выходника для двухтакта, набор из пластин ~0.5мм, вопрос собственно, что посоветуете?

Оффлайн u-mix

  • Эксперт
  • *****
  • Сообщений: 2908
  • Репутация: +5071/-546
Re: Клуб любителей намотать трансформатор
« Ответ #231 : Января 02, 2015, 01:08:03 »
niz, искать I пластины...ну а потом считать и мотать

пардон слепой  ;D мотайте на здоровье всё нормально...выходной под двухтакт 18Вт или силовичок
« Последнее редактирование: Января 02, 2015, 01:12:09 от u-mix »

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2057
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Клуб любителей намотать трансформатор
« Ответ #232 : Января 02, 2015, 16:27:41 »
Попал ко мне заболевший Randall RH50T. Оконечник выполнен на паре EL34, стандартный маршалловский, насколько я разобрался.

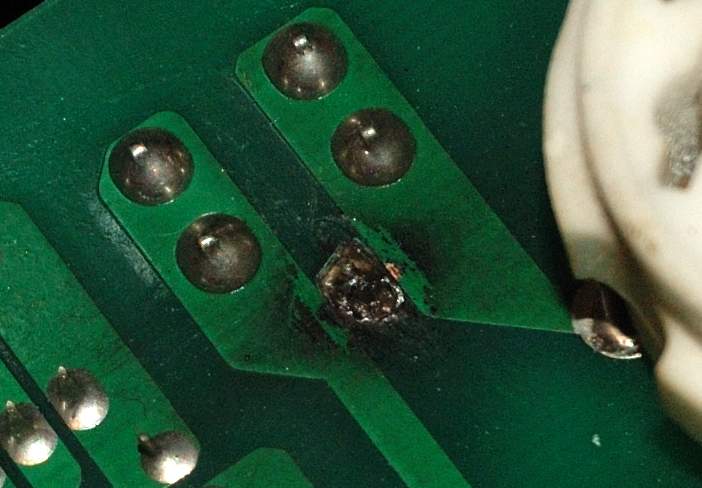

Проблема - искра по плате между анодными контактами выходных ламп. На фото видно. Контакты сокетов в плохом состоянии, подгоревшие местами, заменил. Напряжения в норме, но теперь засветился выходной трансформатор. Кто-то его перематывал уже, причем :pozor: абы как. Все внавал, куча скотча и тряпки какие-то... В общем доверия моточным данным данным транса нет, а перемотать нужно.
Железо Ш32, набор 35мм. Три секции первички 376 + 772 + 369 провод 0.3 и три секции вторичка 26+28+24 витка, провод 1,2мм.
Насколько это соответствует маршаловскомк полтиннику? Кто перематывал - поделитесь информацией? Очень не хочется мотать с заведомыми ошибками.
По габаритам и посадке - аккурат вот такой. 2ома лишние, остальное оч похоже все.
http://www.tube-town.net/ttstore/Transformer/Outputtransformer/Marshall/Hammond-1750P-Marshall-Outputtransformer-JCM900-50-Watt::2203.html

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90010
  • Репутация: +9914/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #233 : Января 02, 2015, 18:02:03 »
Алексей Ф, Родной выходник мне не понравился, хотя там и классическое EI96 и т.п. Порекомендую приведенку слегка повыше. т.е. 3.6-3.8К. И пересчитать самому. Раскладку Маршалла вроде выше обсуждали. Я менял на Маршалл-стайл от китайских друзей (те, что штатно шли в Цериатоновских КИТ-ах), результат ощутимо лучше, чем с родным.

Если получится ОК, у меня есть такой же погорелец с живым железом из того аппарата. Интересен результат.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2057
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Клуб любителей намотать трансформатор
« Ответ #234 : Января 02, 2015, 20:34:33 »
Моточных данных типа - не дождешься... :(

У меня при Raa ~3600 выходит так:

450В.
1680 витков первички, 4 секции по 420 витков. Провод 0,35
Вторичная - три секции 58+23+33 витка. Провод 1,2

Окно 4,8 * 1,6, Ш32*30



... и добавил:

Уточнил.
4*430 (1700) д=0,4
Вторичка такая же.

И ещё место в окне остается
« Последнее редактирование: Января 02, 2015, 21:01:48 от Алексей Ф »

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • Репутация: +43/-0
  • GuitarPlayer.Ru fan!
Re: Клуб любителей намотать трансформатор
« Ответ #235 : Января 04, 2015, 12:54:01 »
где горело - уже необходимо 1мм сверлом высверливать прорези по углю, тк там уже не текстолит, а уголь натуральный
те, в итоге там будут высверленные щели от контакта где горело до дорог с иным потенциалом

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90010
  • Репутация: +9914/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #236 : Января 04, 2015, 13:08:30 »
Алексей Ф, Если место остается, может вкрячить 4-8-16 ом?

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2057
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Клуб любителей намотать трансформатор
« Ответ #237 : Января 04, 2015, 16:08:06 »
Ну так я вторичку так и посчитал.

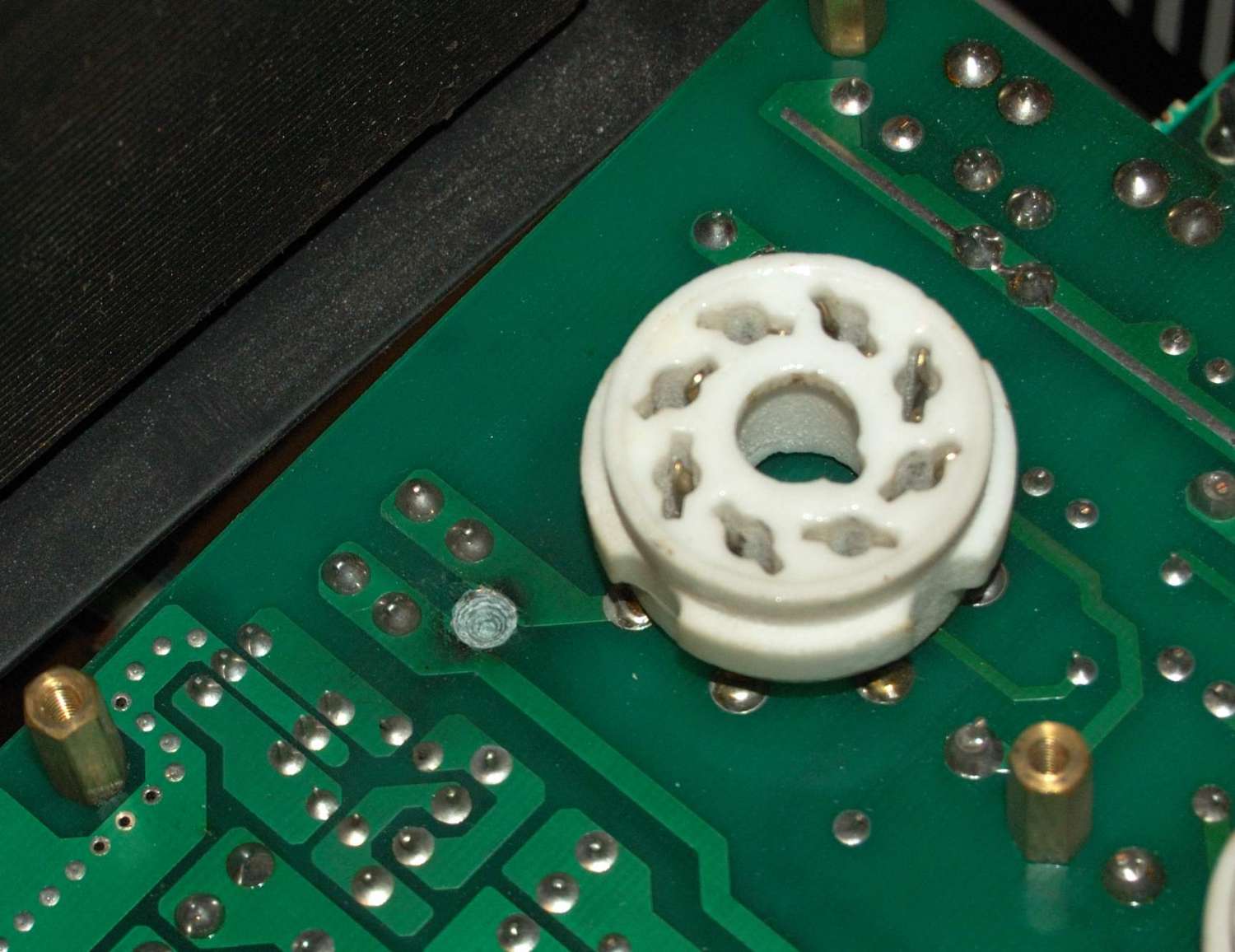

Виктор Андреев, на вторую фотку внимание обратите. Все уже сделано  ;)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90010
  • Репутация: +9914/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #238 : Января 04, 2015, 17:24:23 »
Алексей Ф, Я сначала подумал, что ты просто секции сделал. ОК

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: Клуб любителей намотать трансформатор
« Ответ #239 : Января 04, 2015, 19:29:44 »
Цитата: Алексей Ф от Января 02, 2015, 20:34:33
Моточных данных типа - не дождешься... :(

У меня при Raa ~3600 выходит так:

450В.
1680 витков первички, 4 секции по 420 витков. Провод 0,35
Вторичная - три секции 58+23+33 витка. Провод 1,2

Окно 4,8 * 1,6, Ш32*30



... и добавил:

Уточнил.
4*430 (1700) д=0,4
Вторичка такая же.

И ещё место в окне остается
Первичка 1854 витка диаметром 0,275мм по меди (0,33 мм по изоляции)
Вторички 4 Ом : 65 витков диаметром 1,2мм по меди
8 Ом :  +27 витков диаметром 1мм по меди
16 Ом: + 38 витков диаметром 0,85 мм по меди
