Vitallka, ещё раз спасибо! Звучит, зараза!



Немного поэкспериментировал с намоткой, давно хотел попробовать на практике три секции в первичке. Оправдывает. 36,5 и 36,3 ома.
Небольшой фотоотчет.
Было так. Руки оторвать...

Чет с картинками чепуха получается. Попытка номер два.

... и добавил:

Что получилось в итоге:







Честно говоря не ожидал что это корыто зазвучит. Даже жалко отдавать.

... и добавил:

Азнаур, присылай!

Алексей Ф, В личку напишу как откопаю...  И чую, скоро будет смысл поднимать бизнес по перемотке

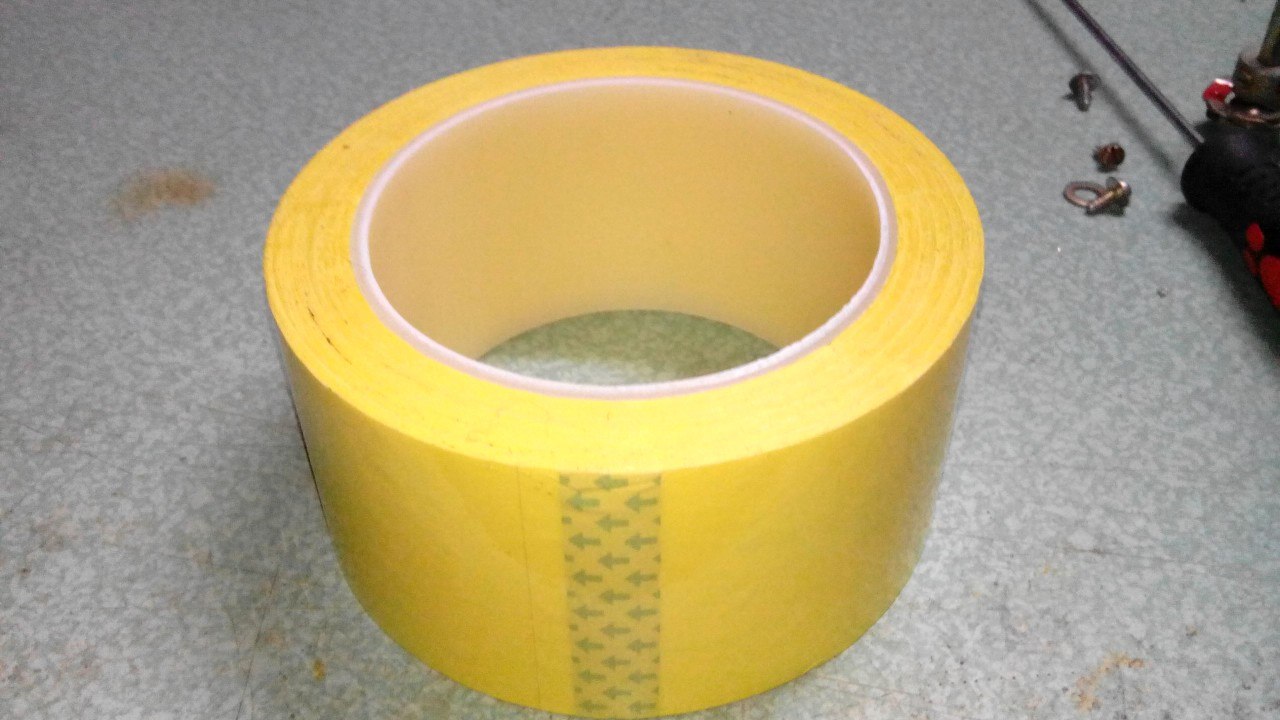

если жаба в дверях и не пускает - хотя бы как межобмоточная изоляция (что бы первую на вторую при любой сырости не просадило)

Есть суровая и дешевая альтернатива - рукав для запекания

А я по старинке, пользуюсь калькой, бумага для выпечки называется, толщина подходящая. И как межслойная, и пару оборотов - между секций. Удобно, нарезал полосок по ширине каркаса и мотай себе.
Виктор Андреев, чтобы "не просадило" нужно намотать с душой , каждый слой под кальку - НЦ или БФ или что там ещё. Эпоксидку и парафин по всей катушке тоже никто не отменял.
И, да, ПЭТВ нужно умудриться чтоб прошило, как правило из-за намотки внавал и "дребезга" витков сие происходит.

... и добавил:

Схема намотки. Для поднятия градуса, так сказать...

Виктор Андреев, Усилитель должен работать в штатном режиме, а не в режиме микроволновки. Вы еще скажите, что звуковые трансформаторы нужно расчитывать и мотать, учитывая генерацию в ГигаГерцовом диапазоне. Правильно стройте свои усилители, а не пеняйте на трансформаторы. И тогда пробоев не будет.

а у меня вопрос вот по схеме намотки что Алексей кинул,  а зачем нужно сначала по часовой, потом против?  или я что то не до понял?

... и добавил:

а, всё, наверое понял, это типо последовательное соединение, но между к примеру 116 и следующими 116 прокладываем изоляцию и мотаем дальше
