Re: Клуб любителей намотать трансформатор
« Ответ #2820 : Сентября 12, 2021, 16:05:57 »
ой какие толстые пластины
ох как не пойдёт на выходник

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3104
  • Репутация: +625/-2
  • Санкт-Петербург
Re: Клуб любителей намотать трансформатор
« Ответ #2821 : Сентября 12, 2021, 16:08:09 »
ну и на том спасибо

на АВИТО его

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89908
  • Репутация: +9869/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #2822 : Сентября 12, 2021, 16:20:43 »
iZEP, глупости! Там на вид 0.5мм, что вполне катит.

FINikk, Норм пойдет. Но надо смотреть габаритку. Если 150 ватт, то на 50 ватт вполне пойдет. По качеству железо хорошее. Будет звучать куда лучше китайизделий даже если пластина 0.5мм.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2630
  • Репутация: +465/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Клуб любителей намотать трансформатор
« Ответ #2823 : Сентября 12, 2021, 17:20:24 »
Цитата: FINikk от Сентября 12, 2021, 15:46:09
товарищи
а не кто не знает что за железо использовалось в трансформаторах tesla времён ссср
вот есть у меня силовик от 150 ватного транзисторного уся
размеры  120х100х60 мм

  Тож есть такой,  хх-150ма  https://guitarplayer.ru/equipment-craft/klub-lyubitelej-namotat-transformator/msg11743626/#msg11743626
Знакомый обещал еще несколько штук найти, но те уже согласуюшие.
« Последнее редактирование: Сентября 12, 2021, 17:22:14 от surfin bird »

Оффлайн iZEP

  • Живу на форуме
  • *******
  • Сообщений: 23857
  • Репутация: +12146/-217
  • .._. .__. .. __.. _.. .._
Re: Клуб любителей намотать трансформатор
« Ответ #2824 : Сентября 12, 2021, 19:31:52 »
 Ну вот, хх немаленек - потерьки в железке большие ???
У меня 170 Ватт в проекторе - хх 90 мА

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89908
  • Репутация: +9869/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #2825 : Сентября 12, 2021, 20:43:59 »
Так сколько ему лет то? Там от старости и межвитковое может быть. Один виток легко может ХХ задрать без видимых проблем и нагревов при хорошем железе. Плюс в сети сейчас 230В, а трансы древние на 220В. Это тоже имеет значение.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2630
  • Репутация: +465/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Клуб любителей намотать трансформатор
« Ответ #2826 : Сентября 12, 2021, 21:38:42 »
Цитата: AZG от Сентября 12, 2021, 20:43:59
Плюс в сети сейчас 230В, а трансы древние на 220В. Это тоже имеет значение.
  Там где тестил - 217  круглые сутки, видимо дом слишком высокий,  до верхних этажей не добивает  ;D  В других домах этого же района  230  ??? А так да интересно первичку по новой намотать, потестить.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89908
  • Репутация: +9869/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #2827 : Сентября 12, 2021, 21:48:18 »
Цитата: surfin bird от Сентября 12, 2021, 21:38:42
  Там где тестил - 217  круглые сутки, видимо дом слишком высокий,  до верхних этажей не добивает  ;D  В других домах этого же района  230  ??? А так да интересно первичку по новой намотать, потестить.

Ну у дома видать свой понижающий или перекос фаз прет. Бывает.

Перемотать стоит.

Онлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2267
  • Репутация: +654/-4
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #2828 : Сентября 12, 2021, 21:53:31 »
Коллеги !  Измерение тока ХХ  трансформатора зависит ещё и от измерительного прибора .  Не стоит забывать .  У меня 3 тестера  , и включал я их  все три (ради эксперимента)  в режим измерения напряжения на 1 ом  резисторе последовательно  в первичной обмотке .   Показания различались .   У качественных китайских  почти в 2 раза . Эталонный Флюк  (тру эрэмэс)  показывал примерно одинаково с одним из китайских .    Надо как-то  определиться с типом прибора ,дабы не возникало лишних споров при оценке тока ХХ силовика .   Этот ток жутко нелинейный , судя по картинкам .  Не верите ?  Осциллограф в помощь.  А  фирменные (из опыта ) ,  примерно 10-15% от ном. мощности.   Так , 260 ватт - ток ХХ  около 300мА .

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2630
  • Репутация: +465/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Клуб любителей намотать трансформатор
« Ответ #2829 : Октября 21, 2021, 19:59:43 »
Цитата: akl от Июля 28, 2021, 12:59:20
подойдет, но не слишком ли он крут для этого мотора? хотя может и в самый раз

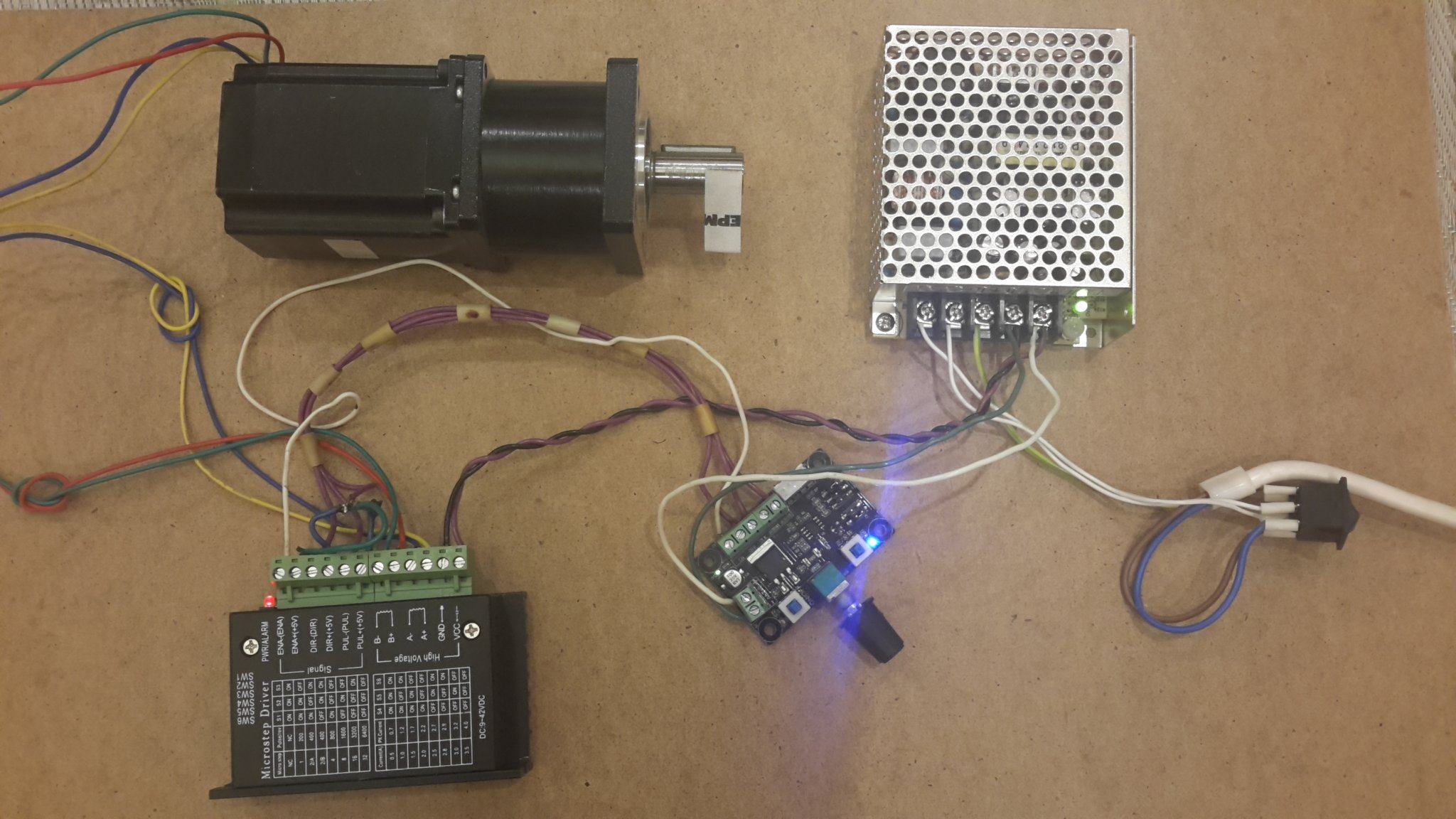

Поциент получил драйвер ( выбрал по-проще - 6600тый ) и плату управления самую дешманскую за 300р ,  подключил к бп от кассового аппарата,  двигун работает нормально, не греется, вибрация нормальная, обороты регулируются плавно, в максимальном положении пота-регулятора оборотов чувствуется некоторая нестабильность, - двигун, при включении реверса, стопориться, поциент работает над этим, изучает. ???  Мощща !  :crazy:

... и добавил:

Поставил пульс на 800, подобрал напряжение бп, теперь все ок.
« Последнее редактирование: Октября 22, 2021, 11:13:09 от surfin bird »

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2630
  • Репутация: +465/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Клуб любителей намотать трансформатор
« Ответ #2830 : Ноября 06, 2021, 16:54:38 »

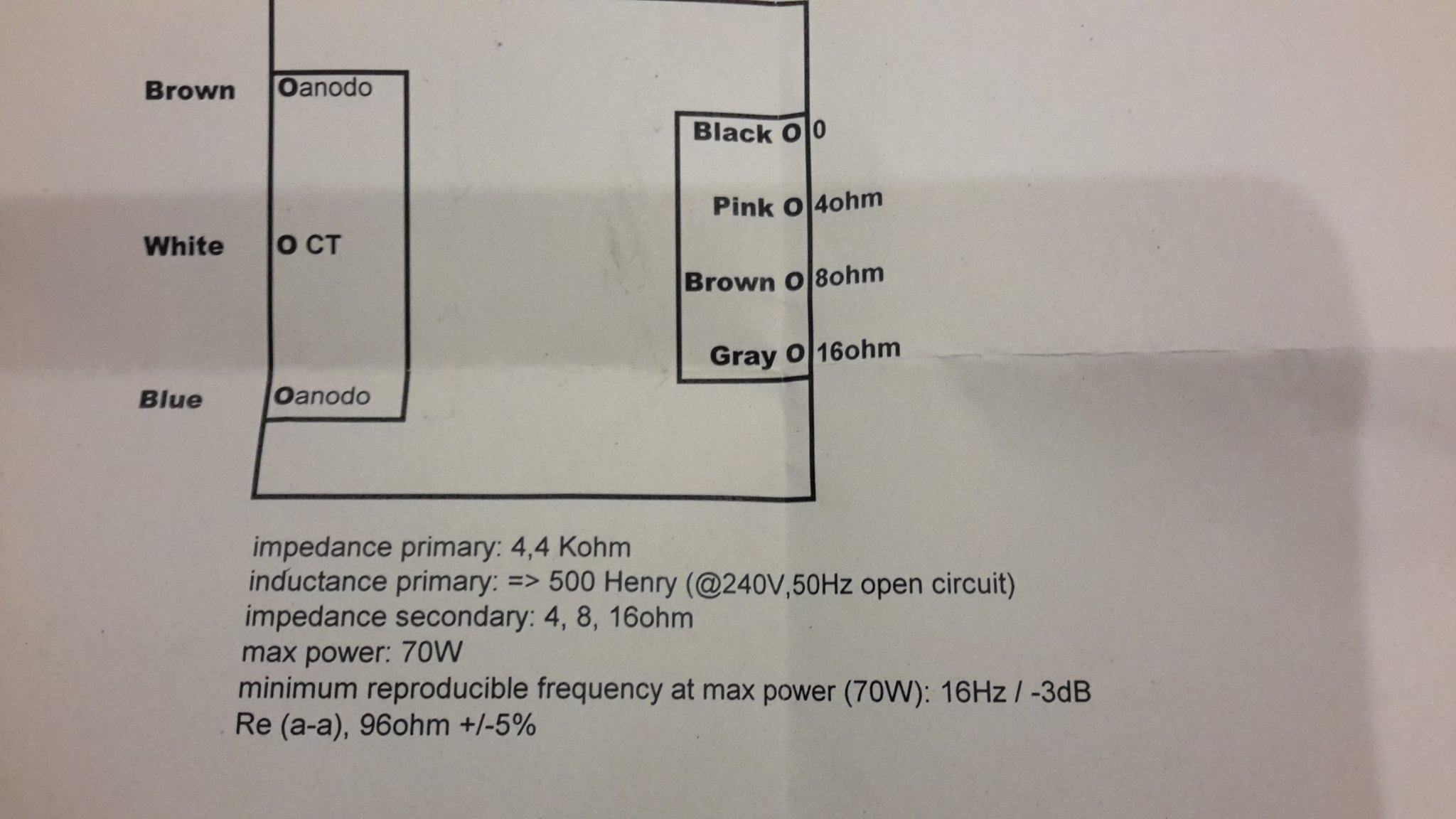

Обьясните пожалуйста мне тупому шо означает вторая строчка,   что необходимо для данного способа измерения индуктивности первички?  :o

Оффлайн iZEP

  • Живу на форуме
  • *******
  • Сообщений: 23857
  • Репутация: +12146/-217
  • .._. .__. .. __.. _.. .._
Re: Клуб любителей намотать трансформатор
« Ответ #2831 : Ноября 06, 2021, 17:29:09 »
surfin bird, A чё неясно - показание индуктивности первички  до 500 аж Генри при разомкнутой вторичке
если измерять приброом, прикладывающим к обмотке 50Гц 240В
Ибо :old: если мерить например 60Гц 6.3в то и показание будет другое

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2630
  • Репутация: +465/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Клуб любителей намотать трансформатор
« Ответ #2832 : Ноября 06, 2021, 17:50:46 »

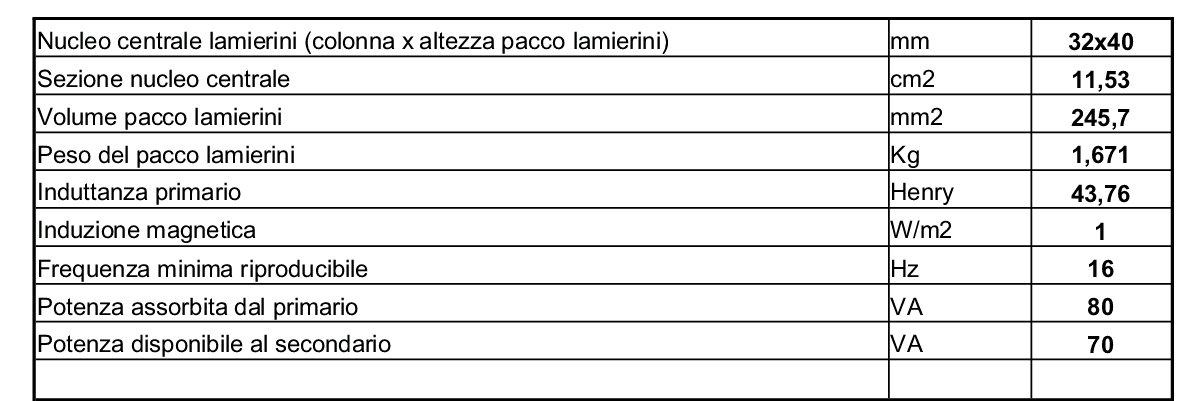

Спасибо! Ниже прилепил прочие параметры этого транса, там другие значения индуктивности, измерил  rlc метром - 20H/100Гц  и 14Н/1кГц . ???
К примеру, мне тупому приспичило проверить соответствует индуктивность данного транса указанному в даташите или нет. Каких пошпугаях считать, от кудова плясать ?! :pozor: :my_flag:
« Последнее редактирование: Ноября 06, 2021, 19:08:40 от surfin bird »

Оффлайн iZEP

  • Живу на форуме
  • *******
  • Сообщений: 23857
  • Репутация: +12146/-217
  • .._. .__. .. __.. _.. .._
Re: Клуб любителей намотать трансформатор
« Ответ #2833 : Ноября 06, 2021, 19:19:53 »

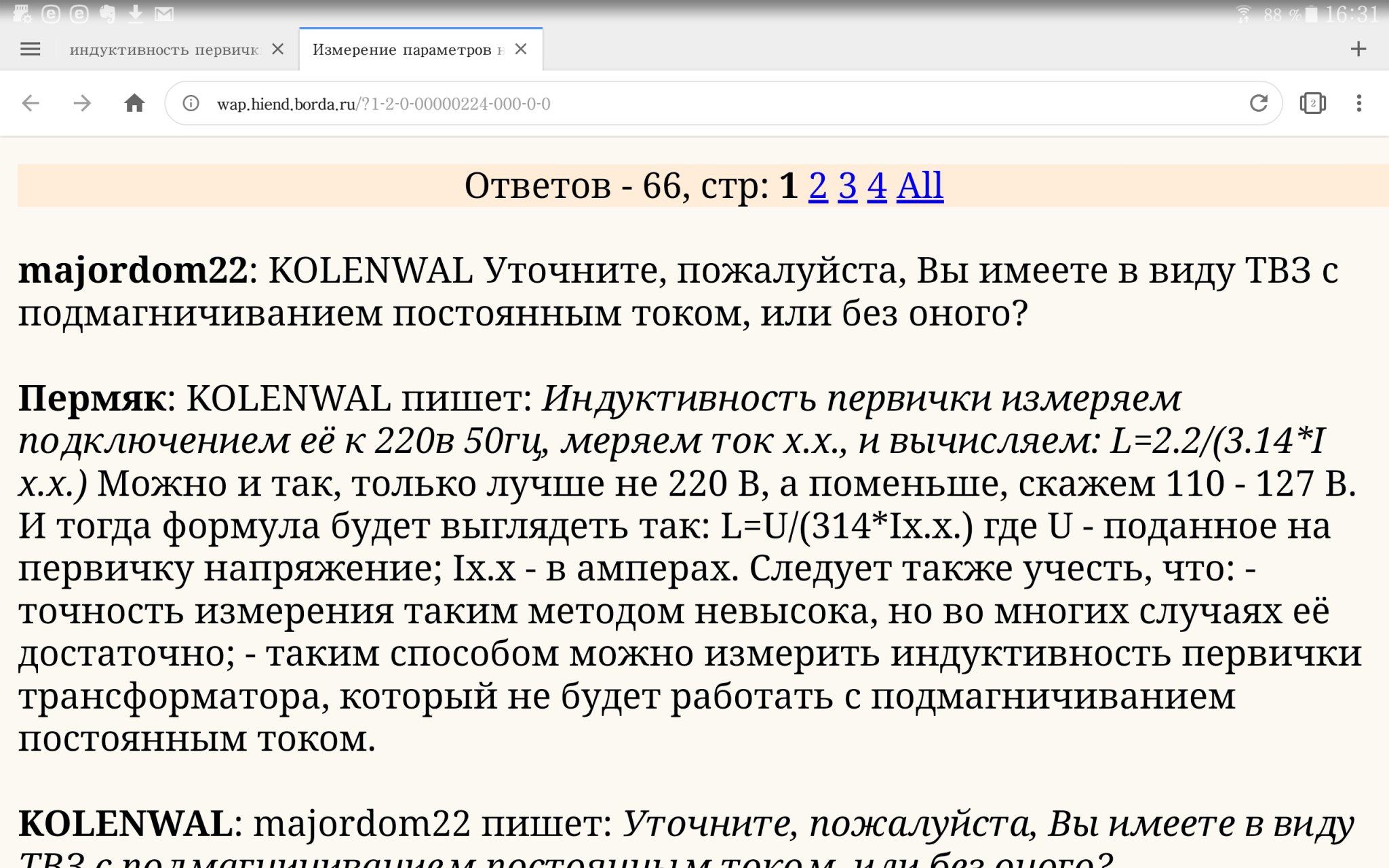

surfin bird, y тебя ж в розетке примерно 230@50
берёшь резак последовательно(непроволочный) и меришь скоко на нём падение. И из омега/эл
считаешь индуктивность, потому автор и выбрал эти кондиции ибо они доступны в быту с тестером простым а то и стрелочным вольтметром

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2630
  • Репутация: +465/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Клуб любителей намотать трансформатор
« Ответ #2834 : Ноября 06, 2021, 19:46:06 »
Интересно какое значение получится когда  отыщу эту формулу,  в районе 500 H или в районе 43 H  ;D
« Последнее редактирование: Ноября 06, 2021, 20:02:34 от surfin bird »
