Re: Клуб любителей намотать трансформатор
« Ответ #2925 : Января 22, 2022, 16:59:29 »
Все правильно. И я свои изделия гоняю в жесточайших условиях . Идет проверка ( временная) даже на температурные режимы аппарата.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2268
  • Репутация: +654/-4
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #2926 : Мая 04, 2022, 10:50:50 »
Оживить темку ... :)  Вот ещё силовичок для гитарного однотакта  на 2-х 6п3с впараллель.

Оффлайн FLC

  • Частый посетитель
  • **
  • Сообщений: 205
  • Репутация: +33/-0
Re: Клуб любителей намотать трансформатор
« Ответ #2927 : Мая 05, 2022, 16:15:08 »
Опять же, в рамках оживления темы. Есть куча всякого железа: различное советское, старое ГДР-вское типа Ф, современный M6 от AltAudio, светлое и темное от бесперебойников и проч. Если кого заинтересует, можно будет замутить сравнение на предмет насыщения методом осцилла/100 витков/резистора 1Ом в неких договорных "стандартизованных" условиях. Не?
Пока имею очень разные результаты, которые даже не уверен как интерпретировать.

Оффлайн iZEP

  • Живу на форуме
  • *******
  • Сообщений: 23937
  • Репутация: +12191/-217
  • .._. .__. .. __.. _.. .._
Re: Клуб любителей намотать трансформатор
« Ответ #2928 : Мая 05, 2022, 23:22:47 »
Цитировать
насыщения методом осцилла/100 витков/резистора 1Ом
Аудиоредактор, мультитрек, воспроизведение с поднятием уровня тестового сигнала на обмотку, снятие с резака
 на микрофонный вход "формы тока" - и видно начало насыщения железа. Только откалибровать выход(мультиметром несложно) и милливольтметром определить реальный масштаб падения на резисторе.

Оффлайн Crypt

  • Ветеран форума
  • ******
  • Сообщений: 3384
  • Репутация: +337/-177
  • Technician
    • MEGATHERION
Re: Клуб любителей намотать трансформатор
« Ответ #2929 : Мая 05, 2022, 23:58:22 »
Даже этого не нужно. ЛАТР и мультиметр. И мозги на всякий случай.

Оффлайн iZEP

  • Живу на форуме
  • *******
  • Сообщений: 23937
  • Репутация: +12191/-217
  • .._. .__. .. __.. _.. .._
Re: Клуб любителей намотать трансформатор
« Ответ #2930 : Мая 06, 2022, 01:46:54 »
Crypt, а если протокол надо? :D
 Тут со скриншотом можно к нотариусу идти, к изделию тугомент прикласть :sarcastic:

Оффлайн Crypt

  • Ветеран форума
  • ******
  • Сообщений: 3384
  • Репутация: +337/-177
  • Technician
    • MEGATHERION
Re: Клуб любителей намотать трансформатор
« Ответ #2931 : Мая 06, 2022, 02:13:00 »
Протокол сам собой получается, для красоты немного точек добавить.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2268
  • Репутация: +654/-4
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #2932 : Мая 06, 2022, 07:08:44 »
Уже пару раз выкладывал результаты измерений по некоторым железякам.  Освежу , пожалуй .   ЛАТР и  тру-эрэмэс Флюк.

Оффлайн FLC

  • Частый посетитель
  • **
  • Сообщений: 205
  • Репутация: +33/-0
Re: Клуб любителей намотать трансформатор
« Ответ #2933 : Мая 06, 2022, 10:11:18 »
Да я не навязываюсь

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Клуб любителей намотать трансформатор
« Ответ #2934 : Июня 15, 2022, 16:05:10 »
Всех приветствую.

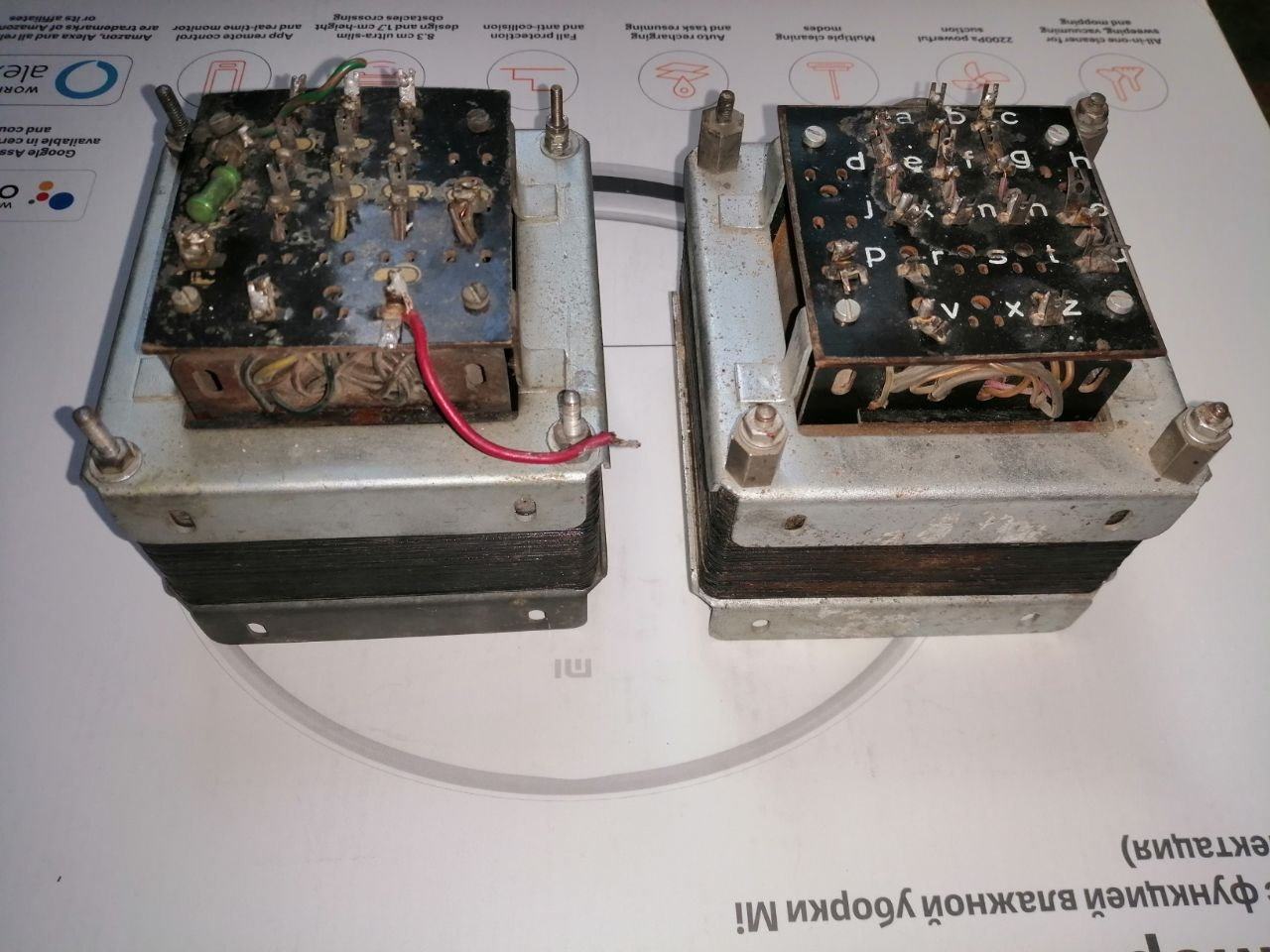

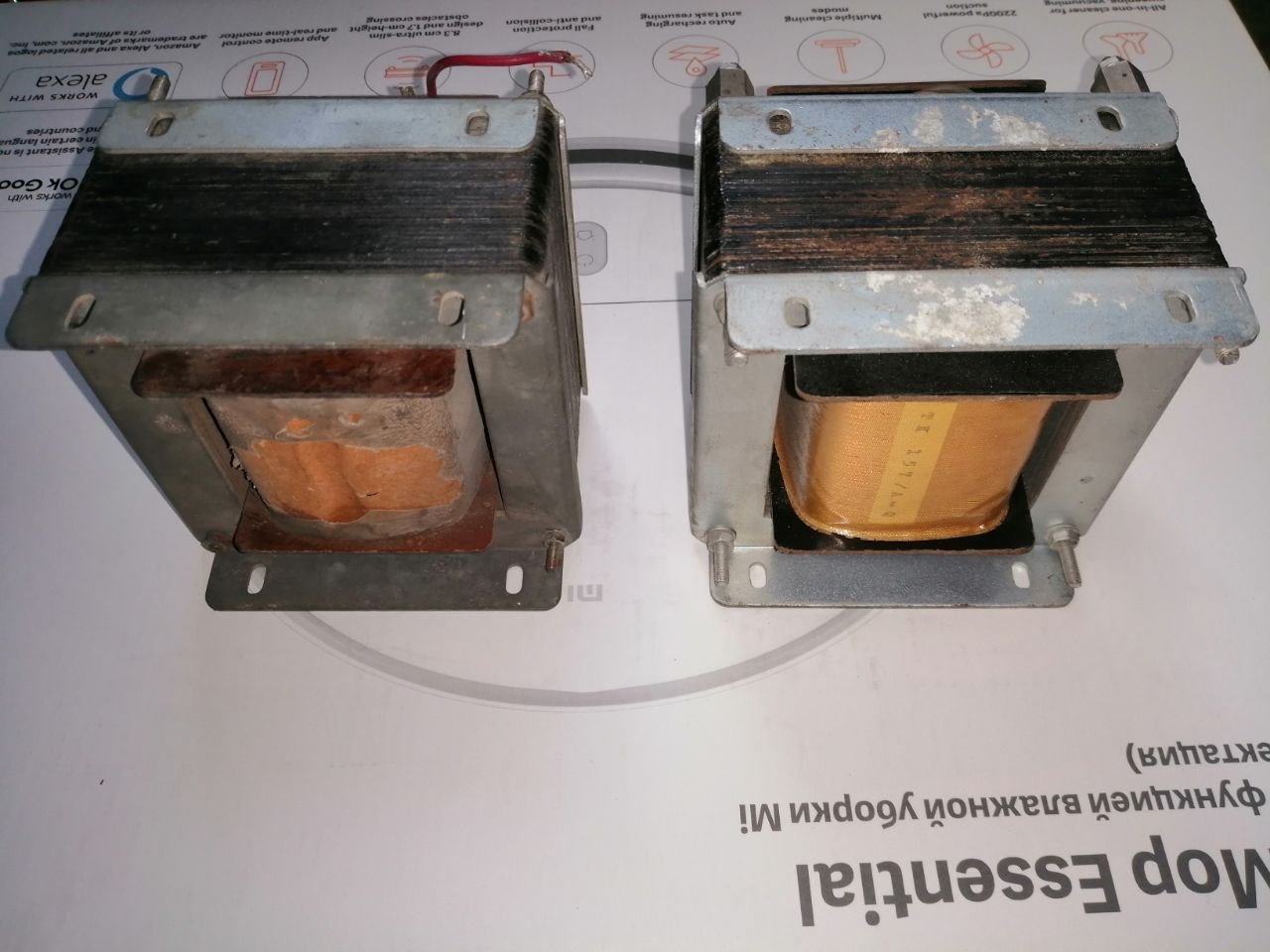

На днях удалось нарыть пару выходных трансов от BEAG.
Дело в том, что я не силен в расчетах и намотке трансов.
Поэтому хотел спросить, можно ли их использовать в самодельном усилителе как есть?

Спасибо.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89933
  • Репутация: +9881/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #2935 : Июня 15, 2022, 16:08:40 »
XbIMbIK, Можно, шикарные трансы! Не надо их курочить, если живые.

Разкладка обмоток есть в сети. Там же и подключение. Если самому хочется, то через предохранитель полную первичку в сеть и измеряем напряжения вторичек. Пересчитываем на приведенку и фпуть. Работали на пару 34-рок.

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Клуб любителей намотать трансформатор
« Ответ #2936 : Июля 15, 2022, 19:48:03 »
Приветствую, комрады.

Не знаю, поднималась ли тема использования железа от UPSов или нет, т.к. тема большая, ниасилил.

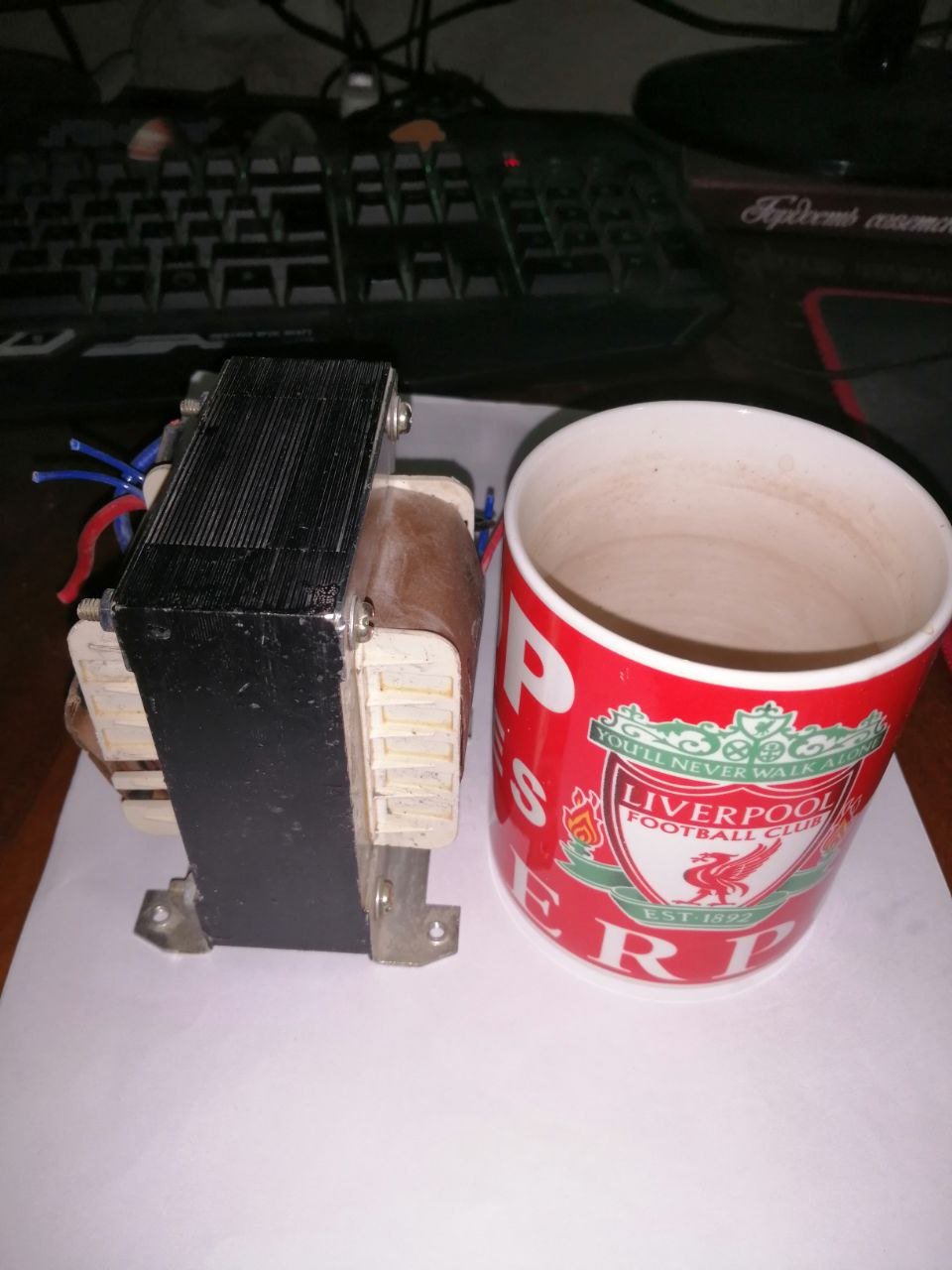

Дело в том, что у меня есть штук 6, достаточно крупных трансов, снятых с ЮПСов.
Насколько я понимаю, в качестве силовых — разницы особой нет.
Тем более для домашнего аппарата, не претендующего на высокие показатели.
А что насчет выходников из железа от ЮПСов?

Спасибо.

ЗЫ. Кружка для понимания размеров транса.
« Последнее редактирование: Июля 15, 2022, 19:50:08 от XbIMbIK »

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3877
  • Репутация: +637/-7
  • хейтер и пессимист :crazy:
Re: Клуб любителей намотать трансформатор
« Ответ #2937 : Июля 15, 2022, 20:08:19 »
Не скажу про конкретный трансформатор, но обычно у экземпляров из упс-ов и для качественного силовика железо толстовато... имхо.

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 1989
  • Репутация: +266/-0
Re: Клуб любителей намотать трансформатор
« Ответ #2938 : Июля 15, 2022, 20:40:31 »
Раньше частенько сюда захаживал форумчанин с ником Oldvist, вот у него, насколько помню, богатый опыт по этому делу. Попробуйте его найти и стукнуть в личку...

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 5994
  • Репутация: +619/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Клуб любителей намотать трансформатор
« Ответ #2939 : Июля 15, 2022, 21:06:25 »
Цитата: Alex_SG от Июля 15, 2022, 20:08:19
Не скажу про конкретный трансформатор, но обычно у экземпляров из упс-ов и для качественного силовика железо толстовато... имхо.

мотал силовик для своего SE. 0.5 железо.

У меня транс разборный. Видел в УПСах (как раз такие черные, крашенные) проваренные трансы. Вроде как шов можно аккуратно гравером убрать. Разобрать, намотать, собрать...
Имхо, хочется мотать - проще в транследе купить железо. ???
