Dying Fetus, Силовичек вполне даже неплох, если не более 1,2 тесла. На выходник я бы не рекомендовал, железо плохое. У меня не получилось намотать достойные выходники на железе от УПСов. Только питания.  Говорят, что на древних УПСах было довольно нормальное железо, но мне не попадалось.

PS: отношение площади окна к площади керна говорит о применении толко в питании. Для выходника площадь окна слишком мала.

Я мотал на них выходники и PP и SE - вполне нормально получалось... Может, дело в том, что выходники были для домашних усилителей, а не гитарных, может, у гитарных своя специфика...
Кстати, малая площадь окна не дает накрутить ТАН, чтобы вытянуть всю мощщу, которую железо может протащить - обмотки тупо не влезают (ну, по крайней мере у меня не получалось), а вот выходники получаются легко, даже немного места остается. Но это ценой неких потерь на активном сопротивлении первички, ибо провод применяю исходя из тока, а не максимального КПД.

Возможно, железо по качеству получше у двухтакта, поэтому индукцию взяли в районе 1,5 Тл. Еще б хорошо знать нижнюю частоту этого двухтактного транса.
Тв-зш работает в однотакте, т.е. с подмагничиванием, поэтому индукция берется ниже, чем у двухтактов, а мощность транса добирается за счет увеличения толщины набора железа.

niz, Это не тру-выходник для Делюкса. Хоть посмотри реальные размеры выходников у Хаммонда, МС и т.п. Этот TF тянет примерно 10-15 ватт от силы. Делюкс 20 ватт.

u-mix, выдает то он 12, но выходник на 20 у них
AZG, цеж выходники на делюксы нынче ставят, не?

Ребята, знающие, кому не лень, помогите рассчитать транс-выходник, количество витков, диаметр провода и т.д..........
Далее можно не читать, вопрос был гуано , поэтому удалил
Посмотрел предложения в нете, легче, дешевле да и видимо будет качественнее заказать транс

Написал, потом посмотрел предложения в намотке, может оно того и не стоит чтобы заморачиватся

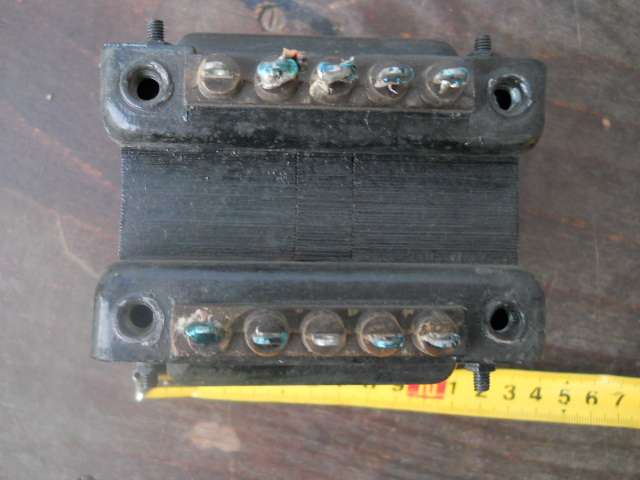

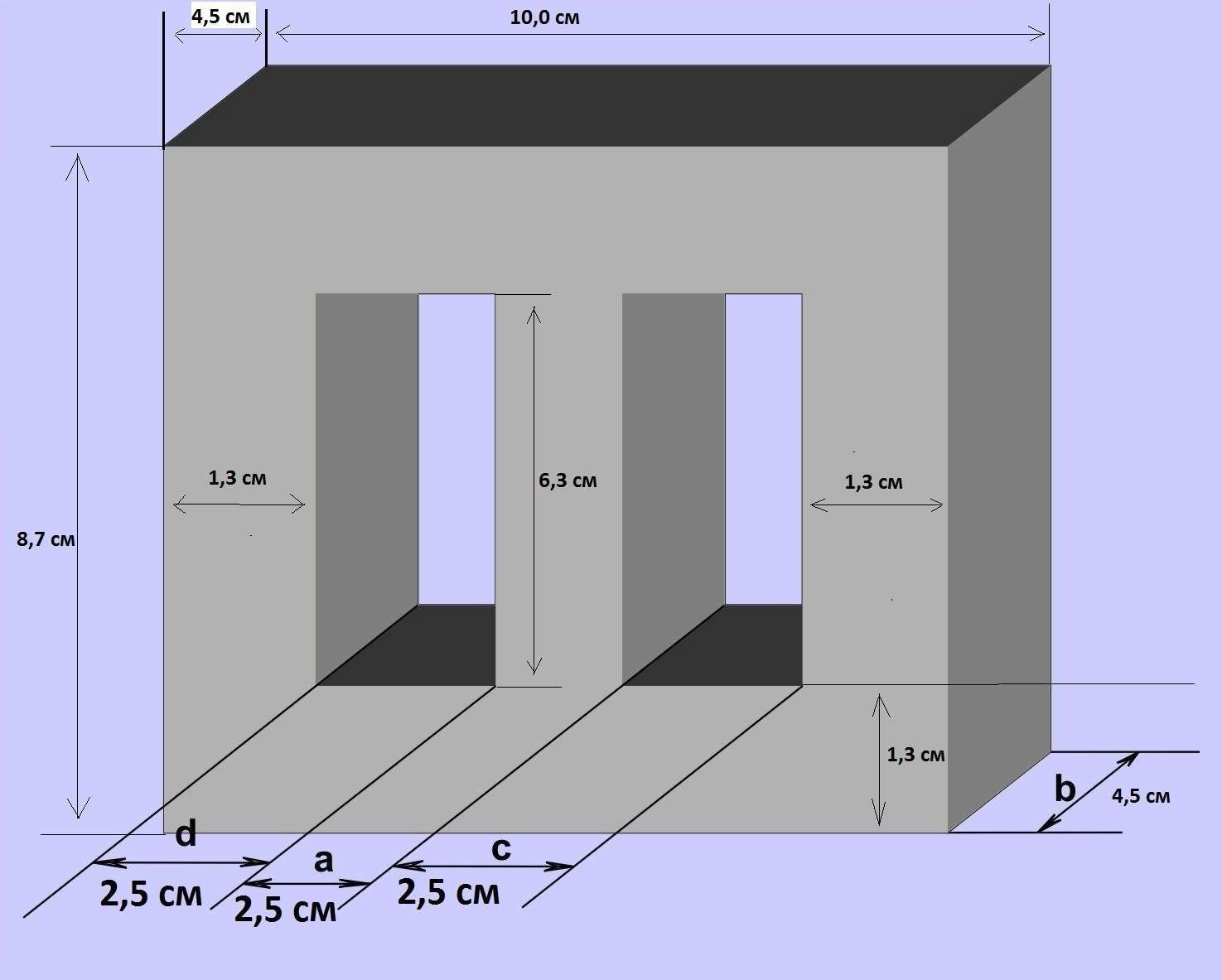

На данный момент два железа, одно это ОСМ 0,1, второе с такими типоразмерами:

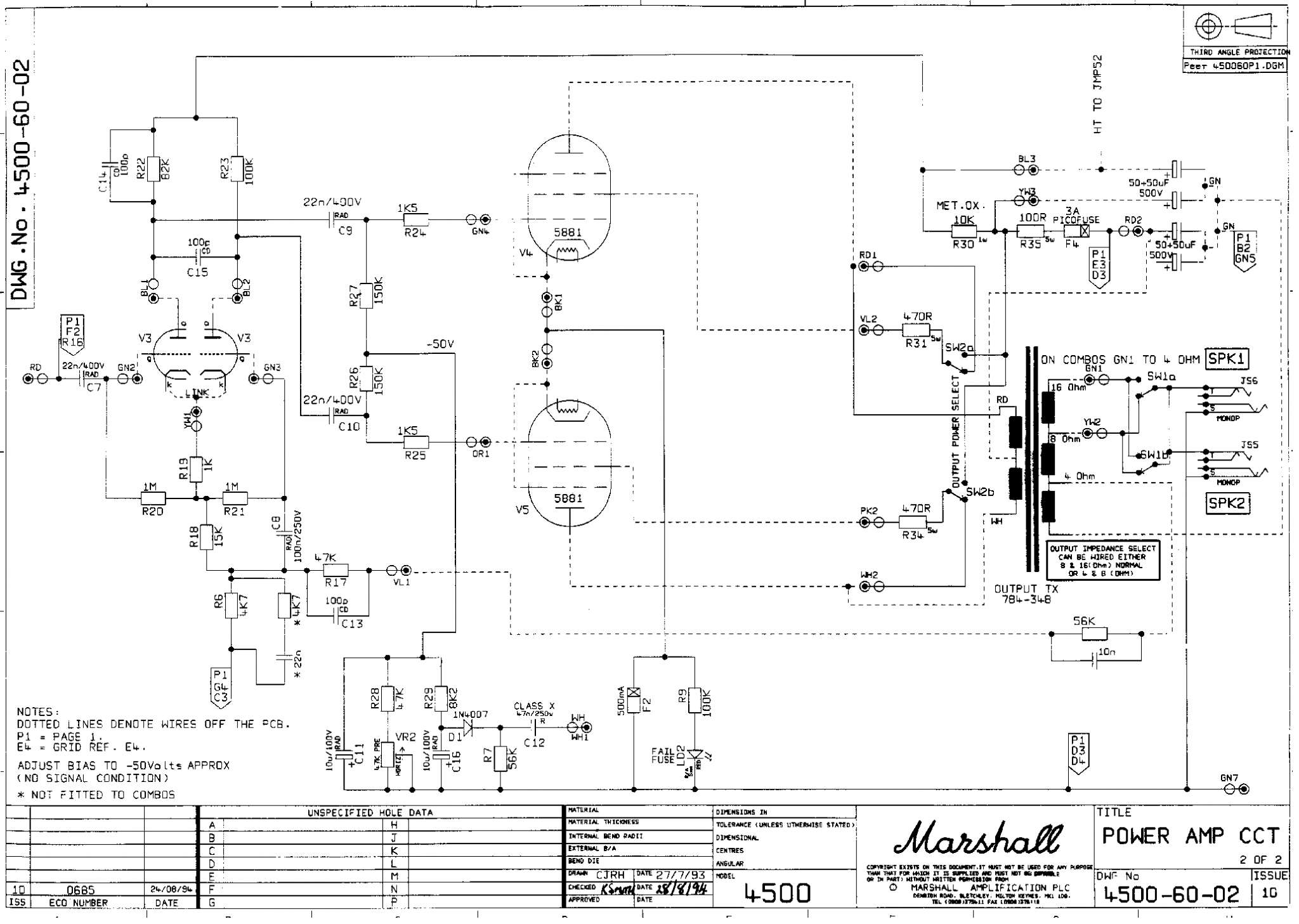

Выходной каскад такой :


... и добавил:

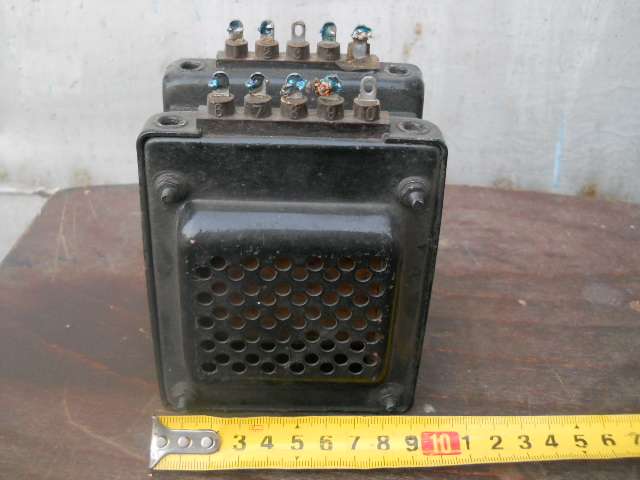

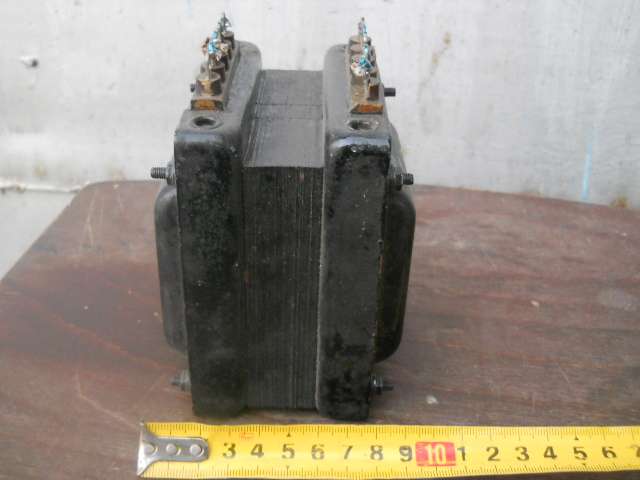

Ребята, а что вот это за транс, подойдет для нашего дела ? называется М-579, вроде военка

Vitallka огромное спасибо!  Я правильно понял это для того что выше на схеме, не на фото ?

Это транс для 2 х 6п3с-е или же 2 х 5881, если 5881=6п3с-е (полные аналоги)

Не правильно выразился,извини. Для этого:
