Re: Клуб любителей намотать трансформатор
« Ответ #4650 : Декабря 22, 2025, 06:28:04 »
Цитата: High Hopes от Декабря 21, 2025, 20:00:07
когда я все соберу полностью в усилителе, и присоединю провод экрана к шасси , не будет ли через струны на гитаре щипать током в руки ?
Главное, языком по струнам не играть. Он чувствительнее. А вообще-то диэлектрические калоши (или хотя бы коврик) при работе с электроинструментом лишними не бывают :)

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8860
  • Код пишу, на досуге на проволоку нажимаю.
Re: Клуб любителей намотать трансформатор
« Ответ #4651 : Декабря 22, 2025, 18:10:28 »
Цитата: major73727 от Декабря 22, 2025, 06:19:16
Там предусмотрительно присутствуют отводы на 7 и 7,7 вольт  :crazy:.

Как-то я в эту сторону не подумал... Привычнее видеть 220-230-240 на входной.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 928
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #4652 : Декабря 22, 2025, 18:21:31 »

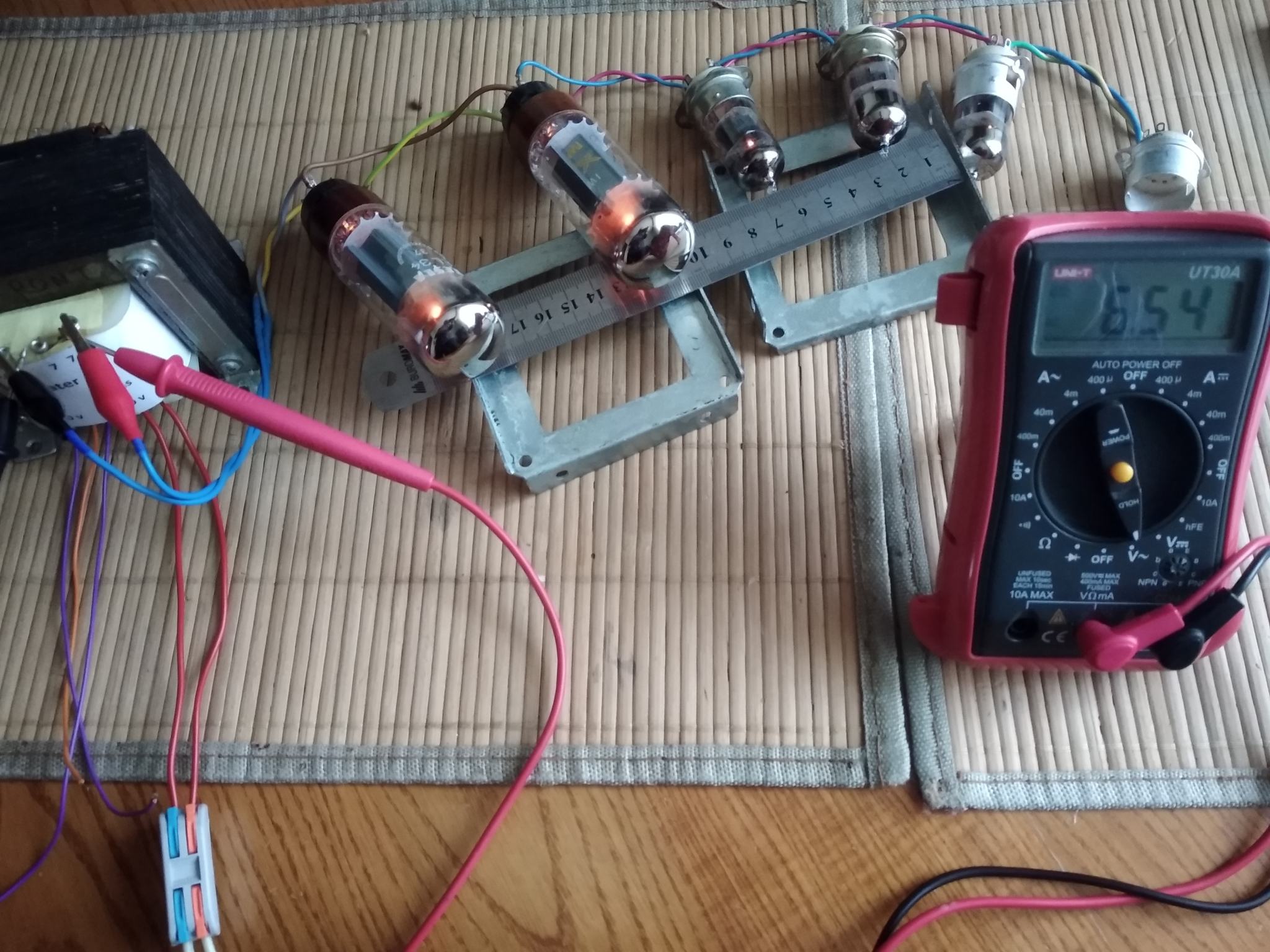

Спасибо всем за ответы . Сетевую подписал по привычке чтобы было понятно  - 220 в , рассчитывал под 230 в сетевого . На фотке тестирую как раз Накальную обмотку под нагрузкой - транс оказался очень жёстким , падение напряжения под нагрузкой 2 ламп EL 34 и 6н2п ( 3 шт), это приблизительно 4-5 А всего до 0,5 -0,4 вольт. Накальную как правильно заметили - сделал с разными отводами - от 19, 20 и 21 витка, так намного удобнее потом подобрать точное напряжение под нагрузкой . Колодку сделал только на анодные обмотки , так как их тоже сделал несколько . Так мне нравится намного больше, транс становится более универсальным , при незначительных доработках.
« Последнее редактирование: Декабря 22, 2025, 18:25:15 от High Hopes »

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1830
  • Новосибирск.
Re: Клуб любителей намотать трансформатор
« Ответ #4653 : Декабря 23, 2025, 11:44:50 »
Цитата: Spero_In_Inteligo от Декабря 21, 2025, 23:46:49
6.21 на накале... а анодная нагружена на тесте? чот маловато...
Spero_In_Inteligo, видимо, имел в виду, что при полной нагрузке на анодную - накал тоже проседает обычно.
Поэтому самый трушный тест силовика - это когда нагружены все обмотки.
Для теста можно подсоединить кипятильник ватт на 25 с соответствующим сопротивлением, ну, сколько там в статике будет жрать пред и две ел-ки?
Ну 100 мА максимум. Я цепляю обычно зелёный резистор на 4,7кОм.

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8860
  • Код пишу, на досуге на проволоку нажимаю.
Re: Клуб любителей намотать трансформатор
« Ответ #4654 : Декабря 23, 2025, 12:17:32 »
major73727, именно так, проседает накал если все нагрузить :)
На разную величину, смотря какой транс.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 928
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #4655 : Декабря 24, 2025, 14:46:32 »
Цитата: major73727 от Декабря 23, 2025, 11:44:50
Spero_In_Inteligo
Для теста можно подсоединить кипятильник ватт на 25 с соответствующим сопротивлением, ну, сколько там в статике будет жрать пред и две ел-ки?
Ну 100 мА максимум. Я цепляю обычно зелёный резистор на 4,7кОм.

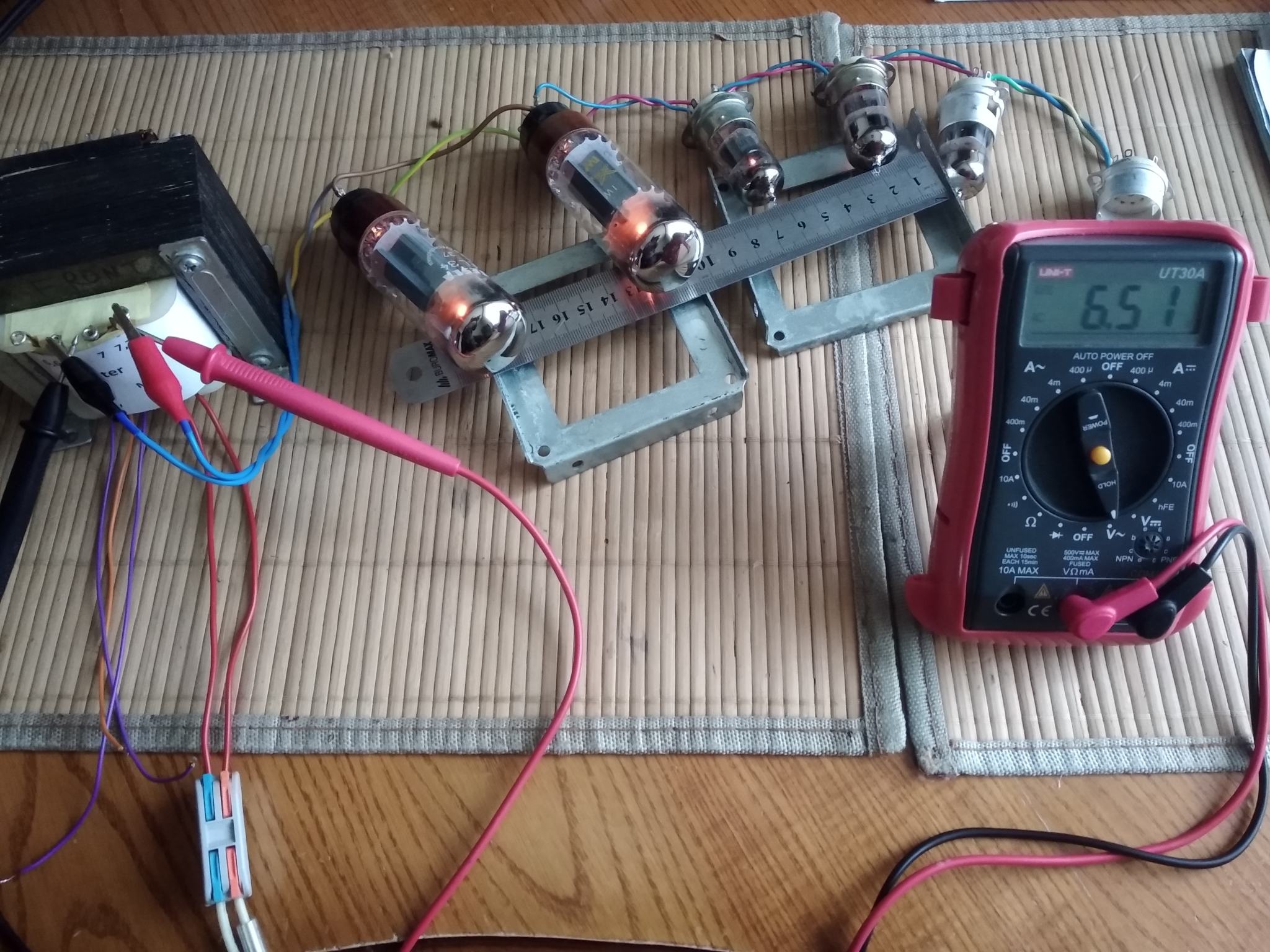

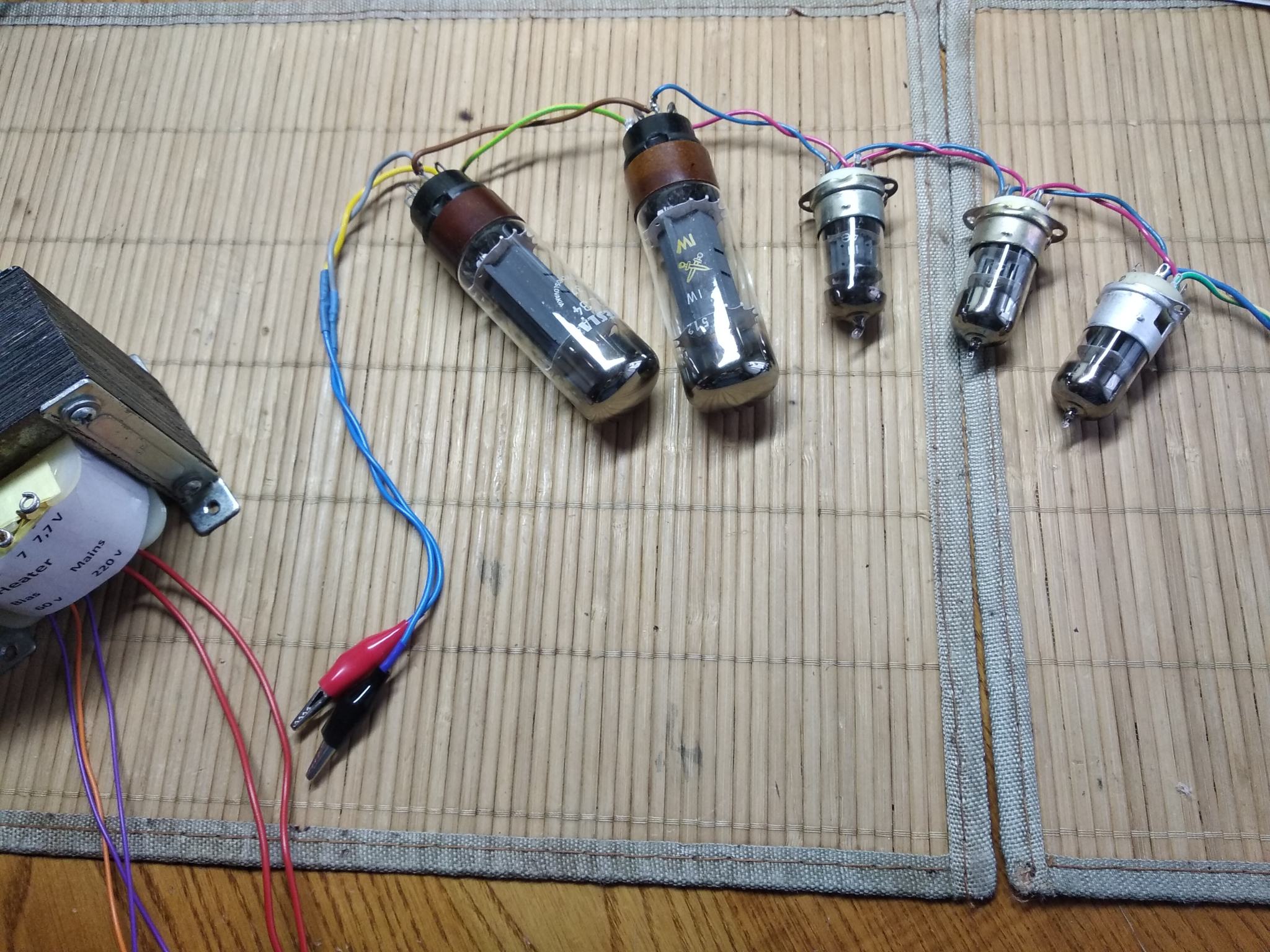

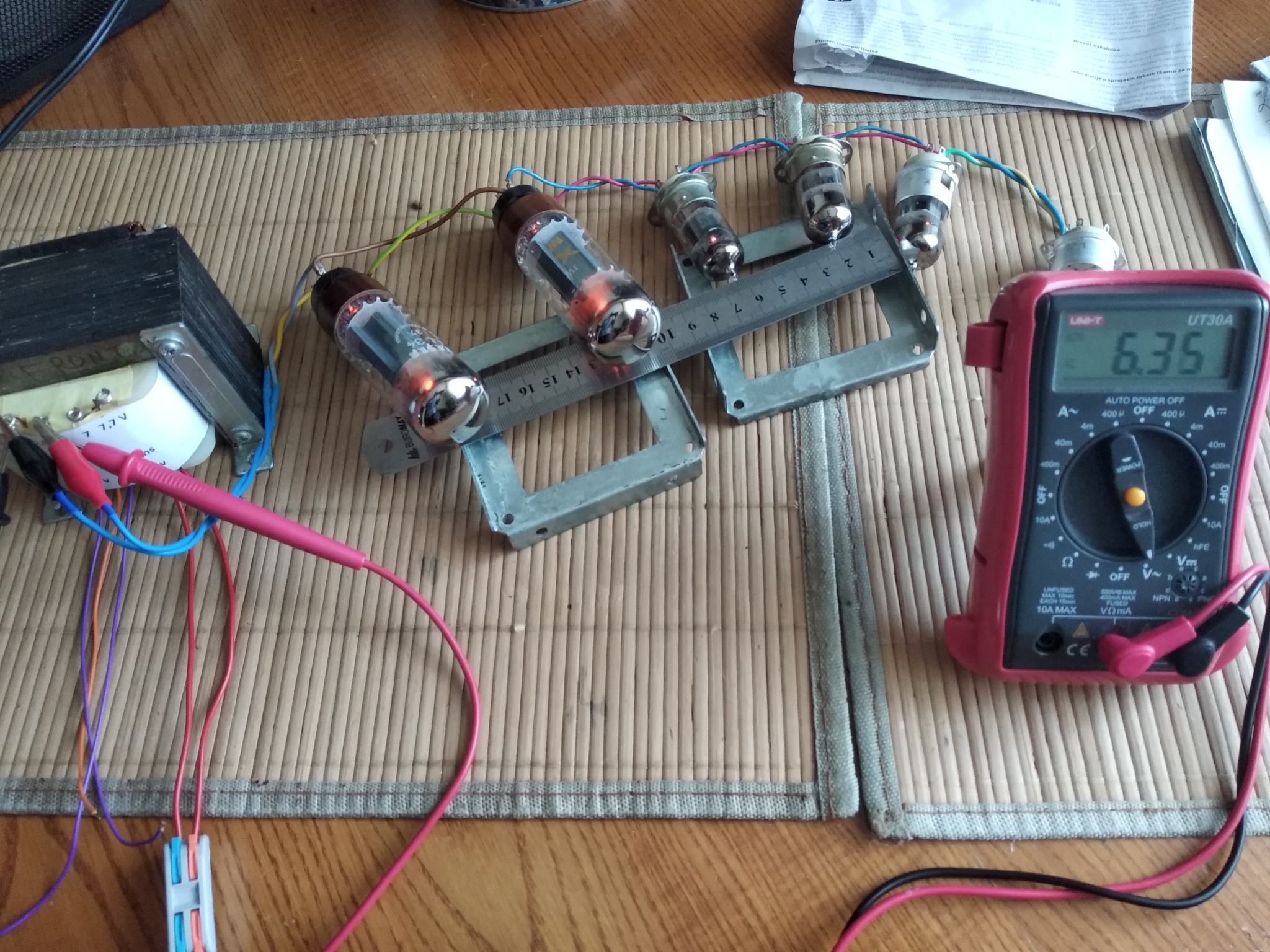

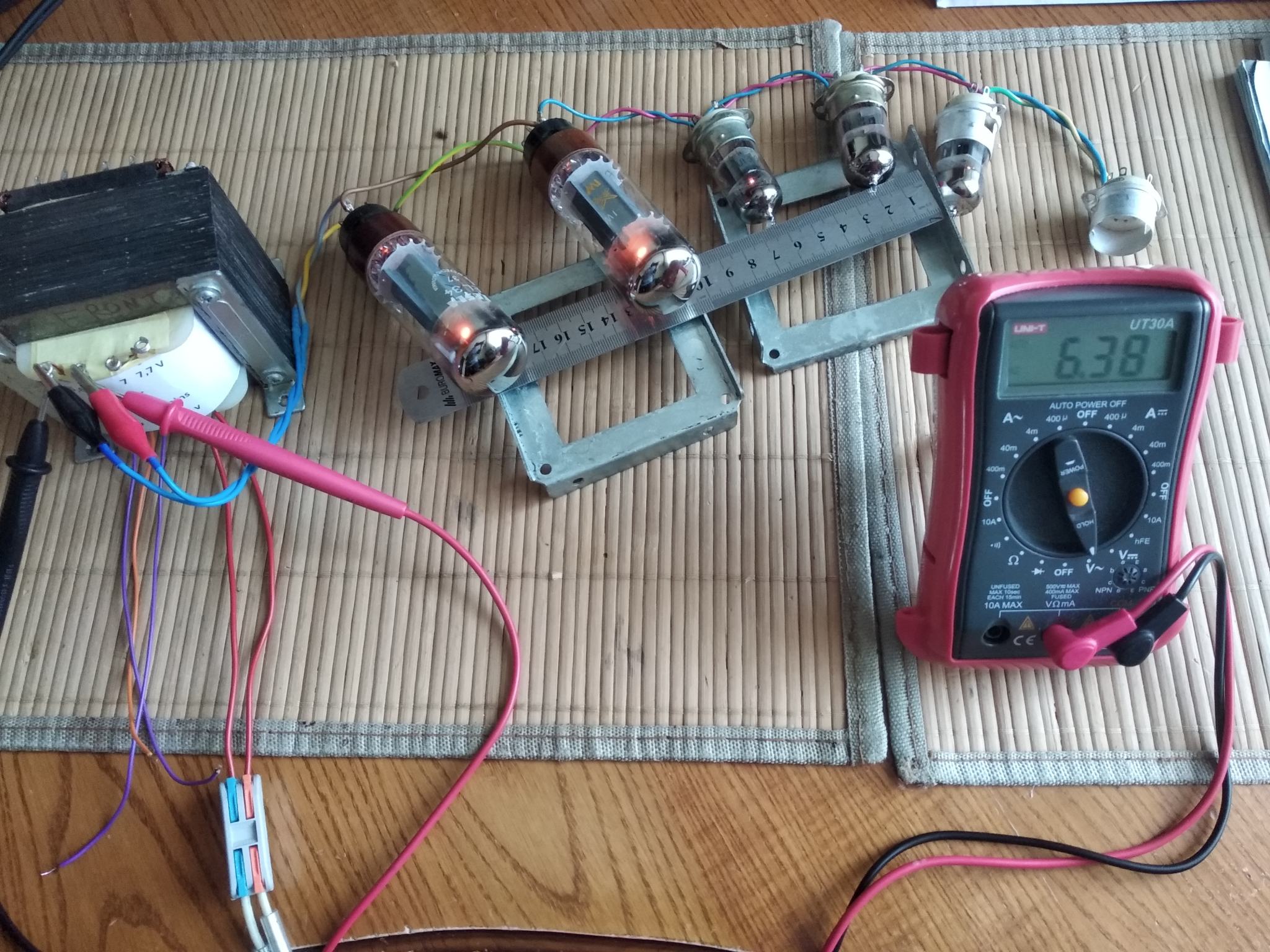

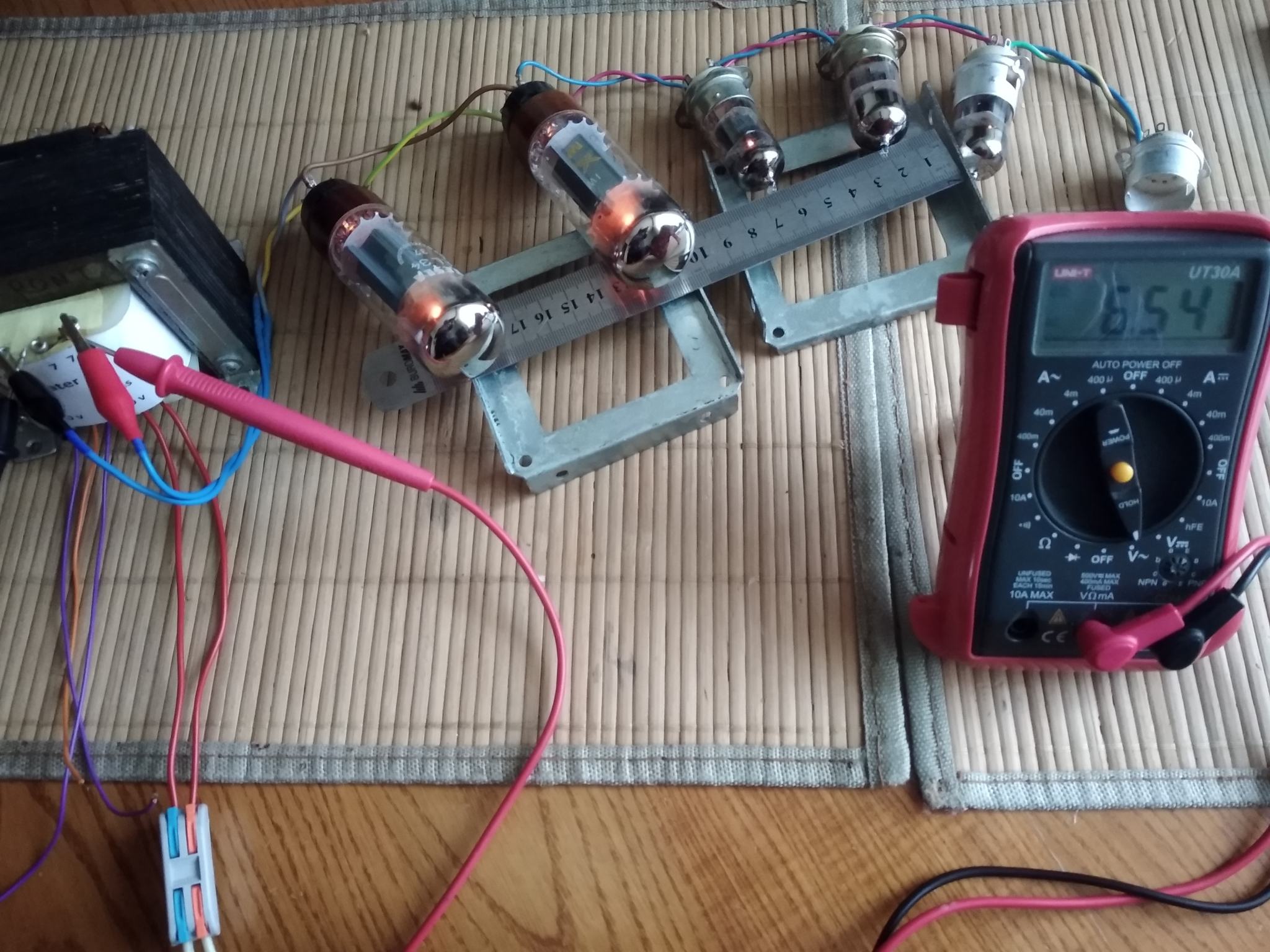

Про кипятильник я ещё не додумался )) А вы его к накальной обмотке или к анодной цепляли ? Я для тестирования накала спаял гирлянду для ламп , аналогично как они идут в усилителе, и с таким же сечением провода. Чтобы параметры были точно аналогичные как в готовом усилителе. На фото разные показатели напряжения накала под нагрузкой на разных выводах под накал ( замеры при сетевом напряжении 225-230 В)
 При нагружении анодной обмотки резистором на 4 кОм ( что по закону Ома составляет приблизительно 50 мА нагрузки), накальное напряжение проседает на 0,1- 0,2 Вольт максимум ..
« Последнее редактирование: Декабря 24, 2025, 14:54:21 от High Hopes »

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1830
  • Новосибирск.
Re: Клуб любителей намотать трансформатор
« Ответ #4656 : Декабря 25, 2025, 07:24:32 »
High Hops, Вы провели предварительную проверку трансформатора, а окончательно конкретные отводы выберете уже на шасси.
Главное - что всё работает и накал в норме.
А ток анодный можно точно посчитать по закону Ома.
При известных сопротивлении и падении напряжения на нём  ;D.
(Если страшно мультиком в режиме измерения тока замерить).

Оффлайн fuzzmaster

  • Новичок
  • *
  • Сообщений: 7
Re: Клуб любителей намотать трансформатор
« Ответ #4657 : Января 08, 2026, 12:56:16 »
Здравствуйте
Хочу узнать мнение опытных.
Есть катушка эмалированного провода но не сохранилась маркировка, этикетка отсутствует, по лаку, с помощью штангеля с ценой деления 0,02, диаметр определяется примерно 0,32.
Сколько примерно может составлять толщина лака, марка (пэтв-2 или 1) неизвестна?
Или иными словами, сколько, приблизительно, вычесть из измеренного?

Вторая катушка по лаку примерно 0.5:0.51.
В катушках достаточно  провода поэтому хочу примерно определить диаметр по меди чтобы можно было их использовать.
Зачистка лака и измерение тем же штангелем дала сомнительные результаты.
Предполагаю что формально можно в среднем вычесть 0,05 от каждого диаметра.
« Последнее редактирование: Января 08, 2026, 12:59:13 от fuzzmaster »

Оффлайн yoric

  • Опытный
  • ****
  • Сообщений: 541
  • Прозелит
Re: Клуб любителей намотать трансформатор
« Ответ #4658 : Января 08, 2026, 13:01:14 »
В первом случае -0.02мм, во втором -0.05

Оффлайн Rasha

  • Частый посетитель
  • **
  • Сообщений: 173
  • Жить по Совести
Re: Клуб любителей намотать трансформатор
« Ответ #4659 : Января 08, 2026, 13:13:25 »
Цитата: fuzzmaster от Января 08, 2026, 12:56:16
Здравствуйте
Хочу узнать мнение опытных.
Есть катушка эмалированного провода но не сохранилась маркировка, этикетка отсутствует, по лаку, с помощью штангеля с ценой деления 0,02, диаметр определяется примерно 0,32.
Сколько примерно может составлять толщина лака, марка (пэтв-2 или 1) неизвестна?
Или иными словами, сколько, приблизительно, вычесть из измеренного?

Вторая катушка по лаку примерно 0.5:0.51.
В катушках достаточно  провода поэтому хочу примерно определить диаметр по меди чтобы можно было их использовать.
Зачистка лака и измерение тем же штангелем дала сомнительные результаты.
Предполагаю что формально можно в среднем вычесть 0,05 от каждого диаметра.

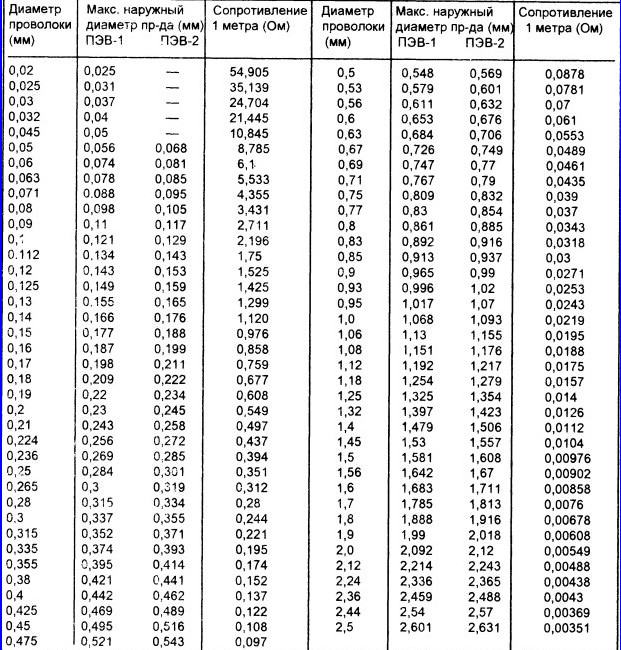

Лучше 10 витков на карандаш и померить штангелем. По таблице провода ПЭТВ соотнести диаметр по меди.

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 312
  • контрабандист грусти
Re: Клуб любителей намотать трансформатор
« Ответ #4660 : Января 08, 2026, 13:13:52 »
fuzzmaster, сожгите зажигалкой лак на кончике провода, сотрите пальцем сажу, после чего померьте диаметр при помощи шкалы нониуса. Ещё лучше купите металлический штангель с цифровой шкалой. Точность у такого довольно хорошая для подобных измерений. Это лучший вариант, чтобы не гадать с толщиной изоляции.

Оффлайн fuzzmaster

  • Новичок
  • *
  • Сообщений: 7
Re: Клуб любителей намотать трансформатор
« Ответ #4661 : Января 08, 2026, 13:31:59 »
Цитата: den-ssdd от Января 08, 2026, 13:13:52
fuzzmaster, сожгите зажигалкой лак на кончике провода, сотрите пальцем сажу, после чего померьте диаметр при помощи шкалы нониуса. Ещё лучше купите металлический штангель с цифровой шкалой. Точность у такого довольно хорошая для подобных измерений. Это лучший вариант, чтобы не гадать с толщиной изоляции.
Благодарю за ответ, вопрос больше о толщине слоев лака, чем о том как его счищать и чем измерять.
Поскольку счищали разными способами, мех. шкала нониуса даёт точность 0,02, штангелем, который имеет цифровые датчики и дисплей- тоже измеряли.
Сколько вычесть имея ввиду толщину лака - это ещё один способ проверить измерения и прикинуть примерно диаметр.
PS Лак ещё не сжигал, попробую и таким способом.

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1830
  • Новосибирск.
Re: Клуб любителей намотать трансформатор
« Ответ #4662 : Января 08, 2026, 15:02:31 »
Т.к. марка провода не известна - то только сжиганием лака.
Потому что у разных проводов - разная толщина покрытия.

Я думаю - первый - это 0,28, второй - 0,45.

Оффлайн fuzzmaster

  • Новичок
  • *
  • Сообщений: 7
Re: Клуб любителей намотать трансформатор
« Ответ #4663 : Января 08, 2026, 15:23:24 »
Да, находил подобные таблицы.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 928
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #4664 : Января 21, 2026, 20:33:51 »

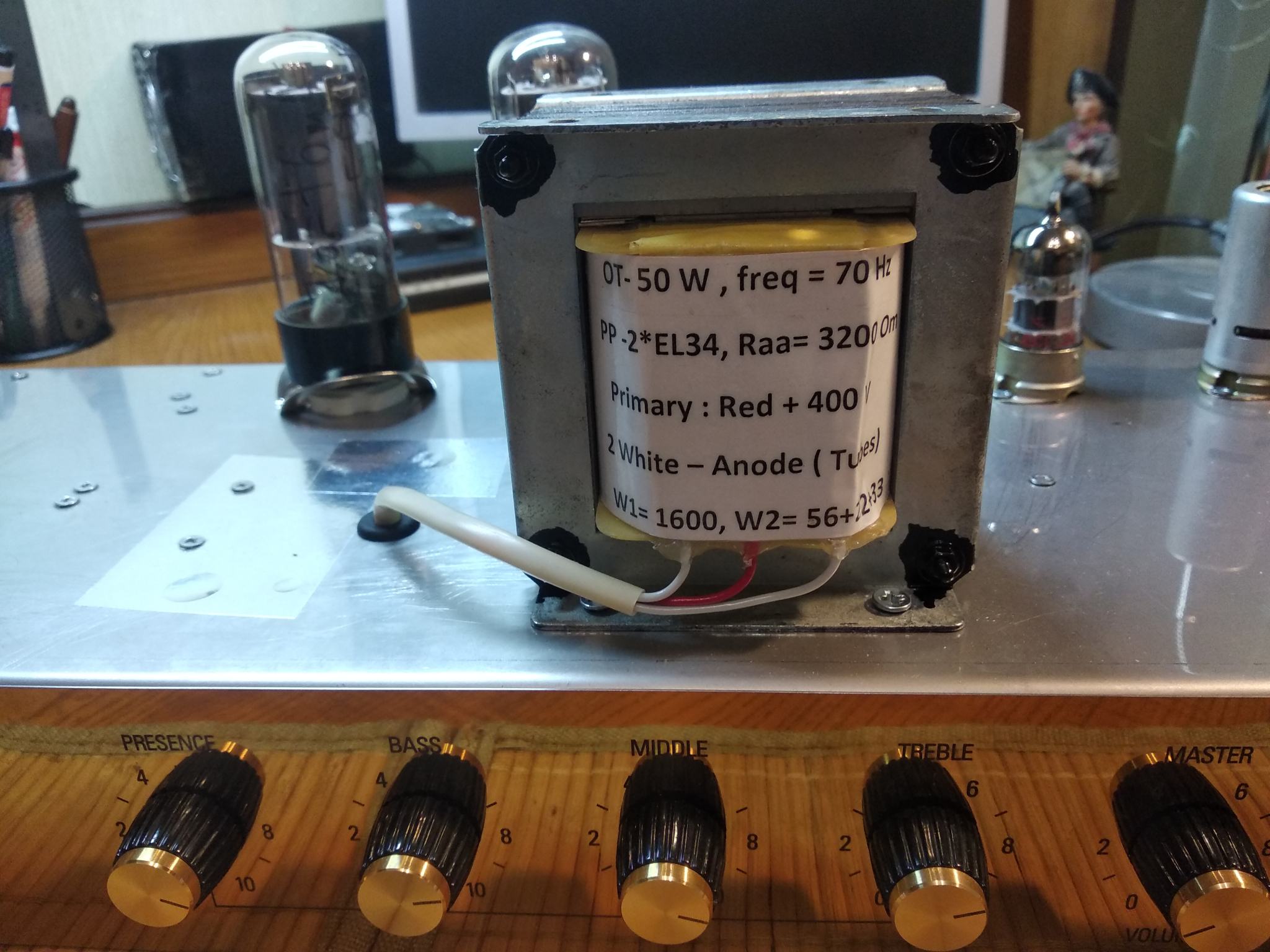

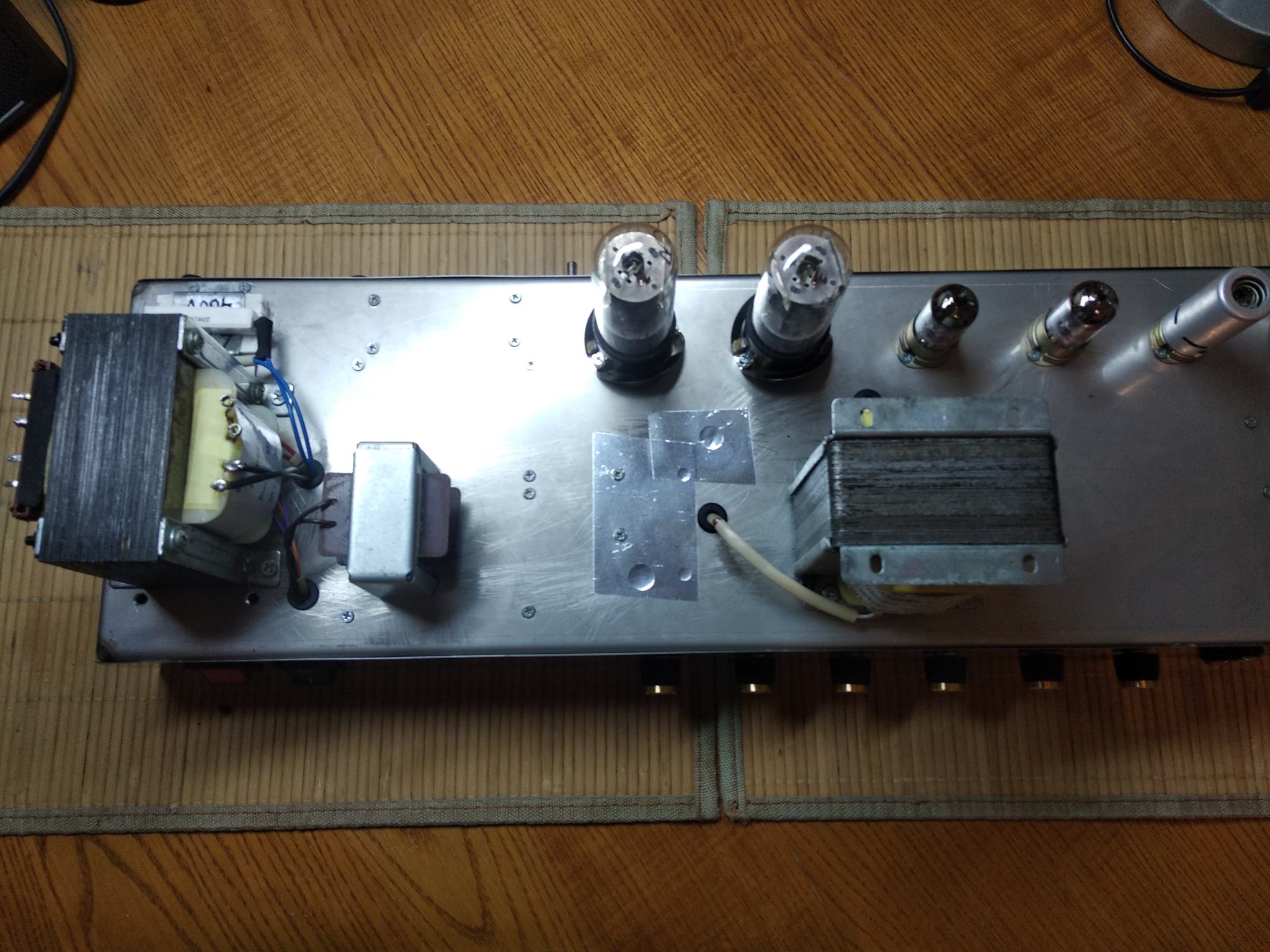

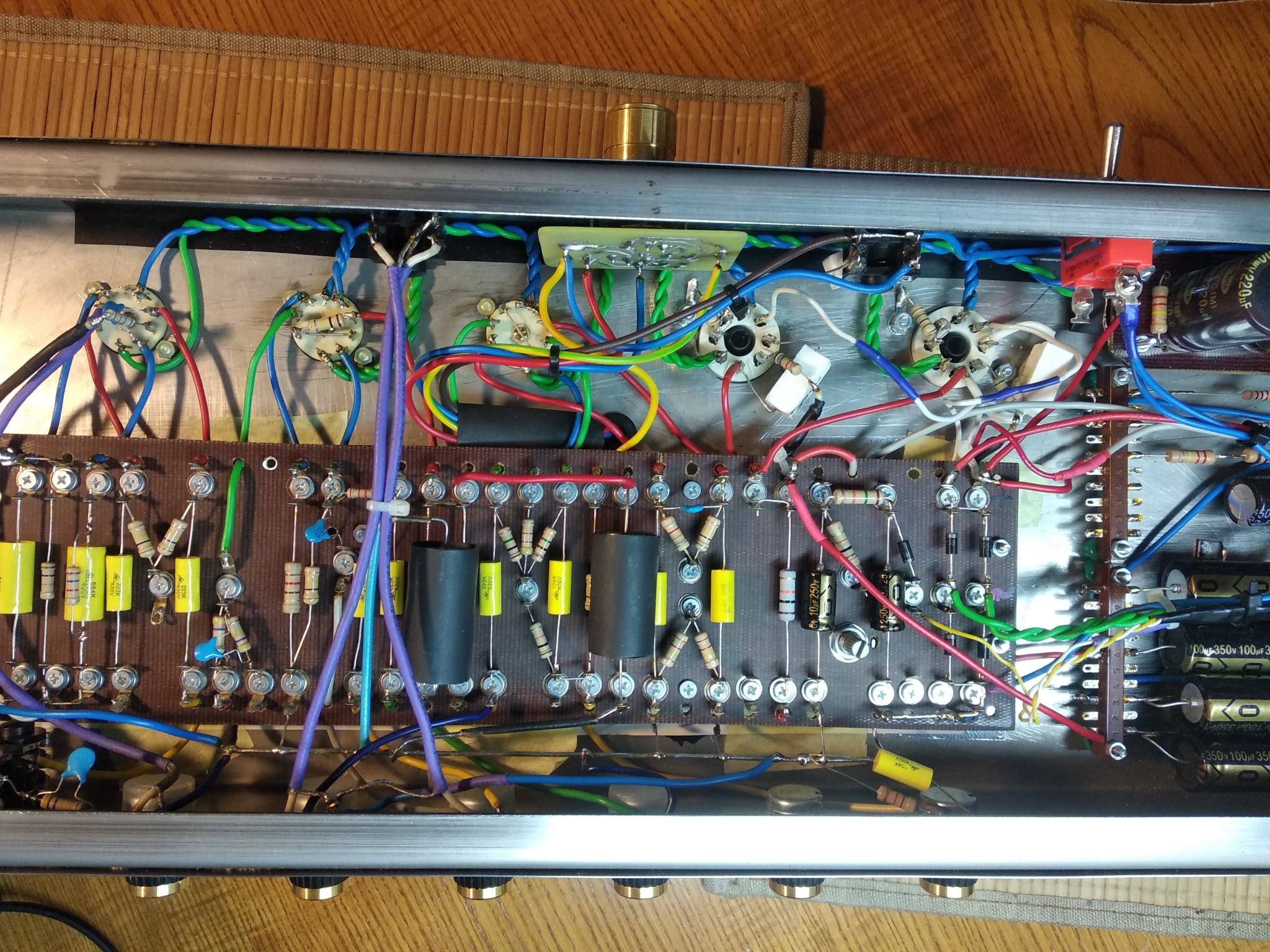

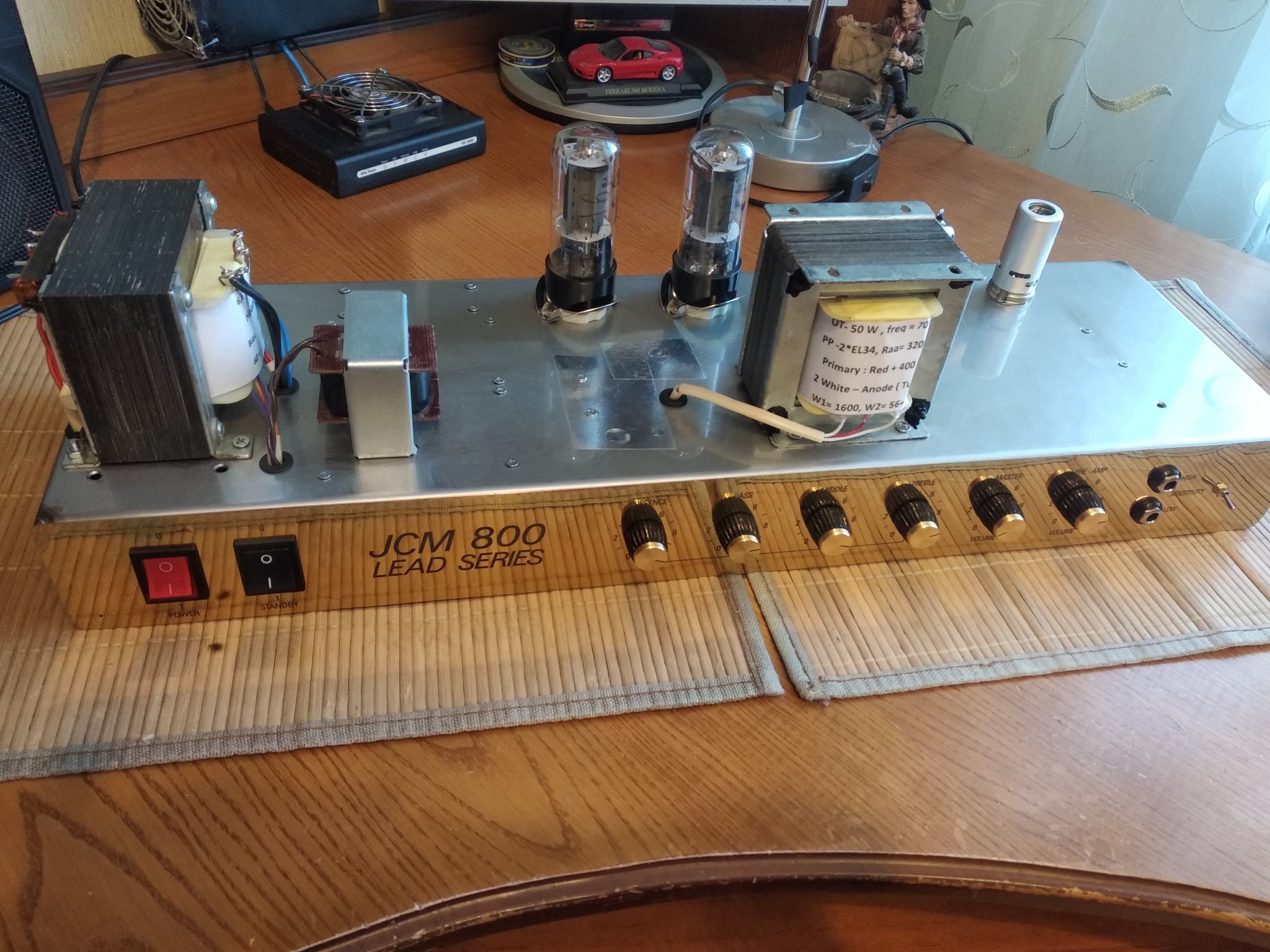

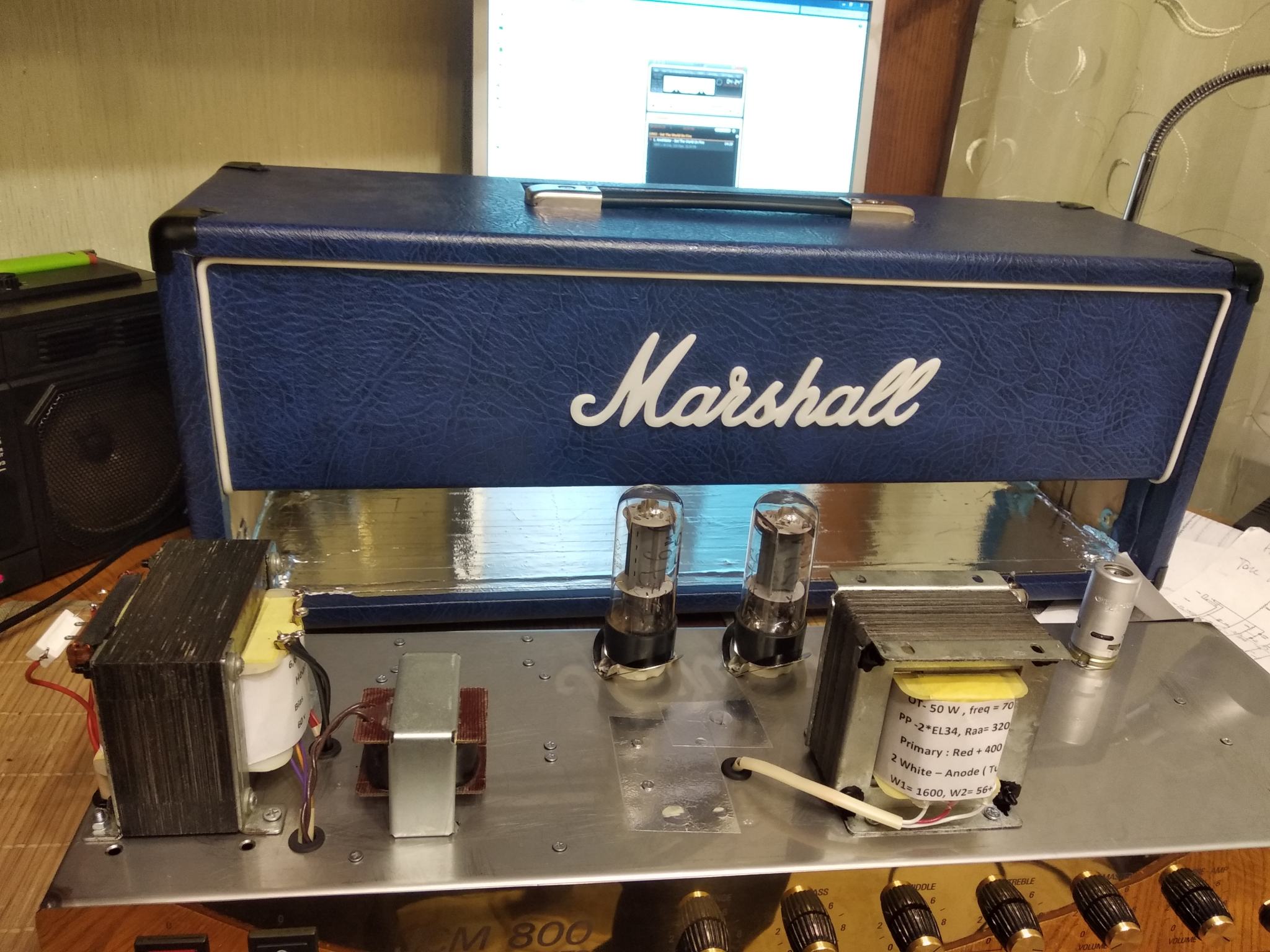

Хочу уточнить один вопрос насчет выходного транса. Сделал апгрейд своего Маршала JCM 800 ( 2204) на 50 Вт. Поменял 2 транса ( силовой и выходной), намотал их сам , под все параметры выходных ламп EL34 (пара). Старые были просто ужасные , заказывал давно , на плохом железе от дросселей, короче усилитель фонил и гудел даже если стоял гитарой за 3 метра от него. Проделанной работой очень доволен , усилитель запел просто изумительно , теперь так как надо. Звук устраивает полностью .

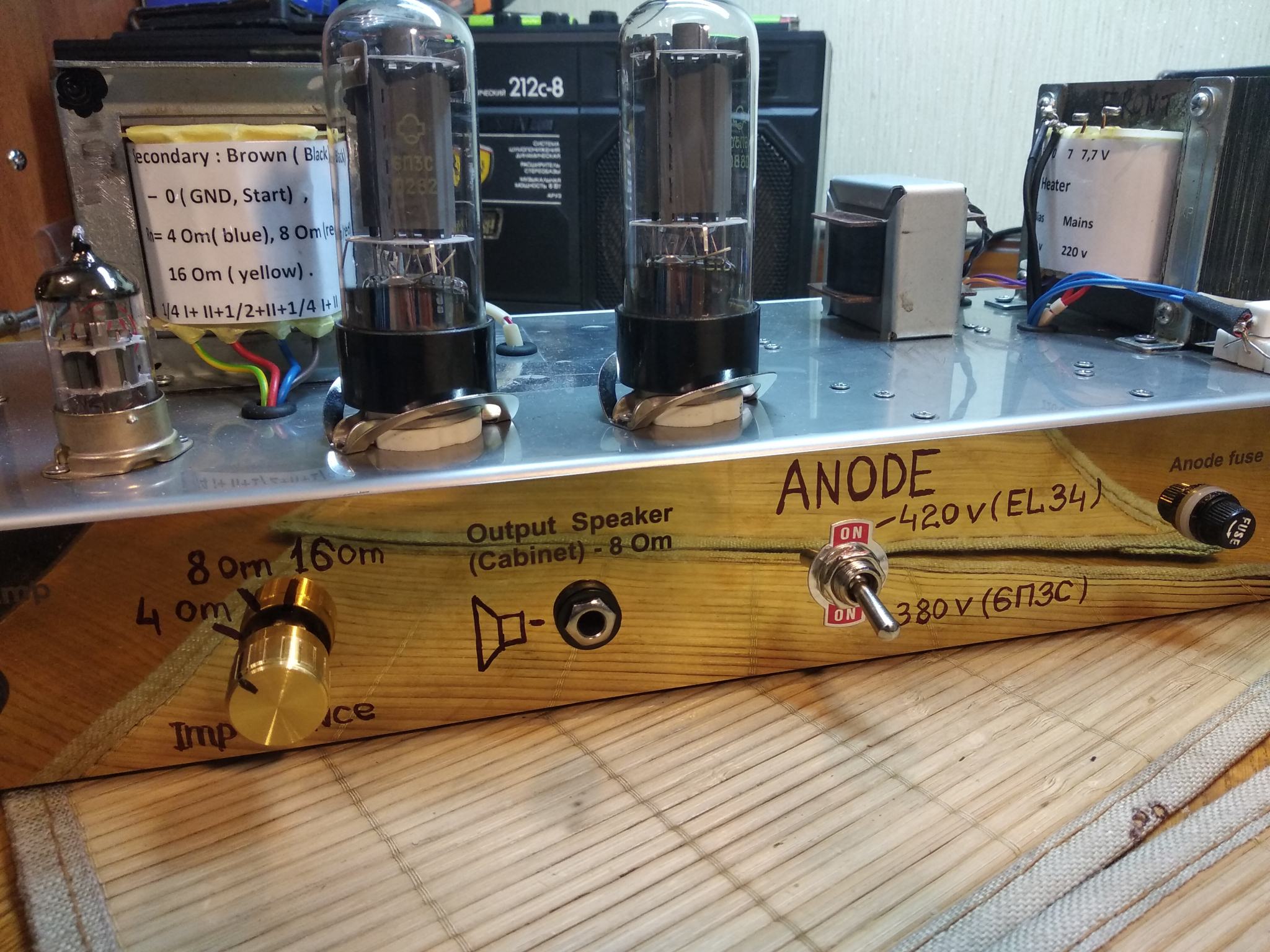

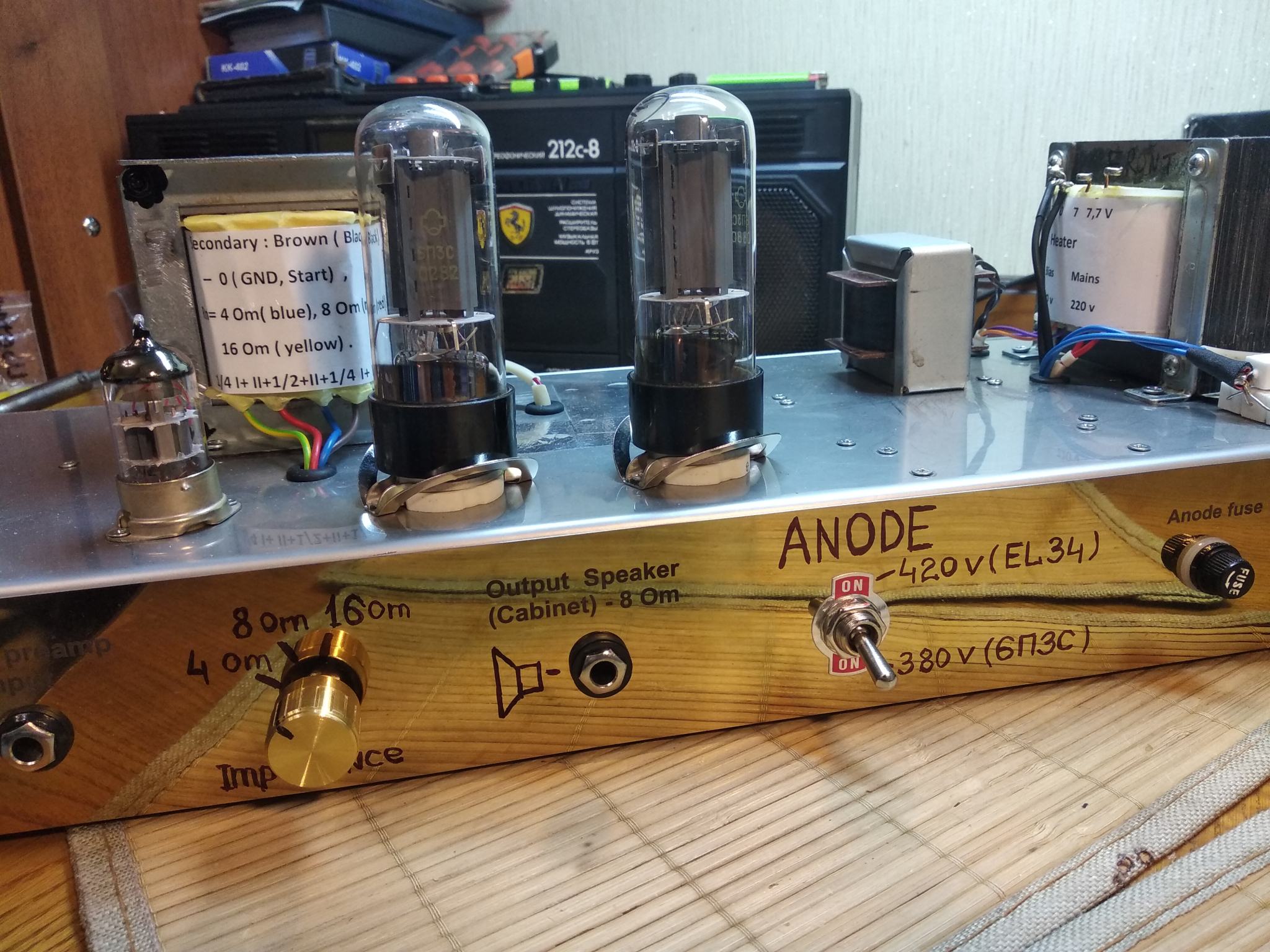

   Пока нет возможно купить новые EL34, а старые умерли полностью. Для тестов звука поставил пару 6П3С в оконечник. Режимы соблюдены , анодку сделал переключаемой ( 380/420 В). Выходник с выходами на 4, 8, 16 ом , под приведенку 3,2 кОм.

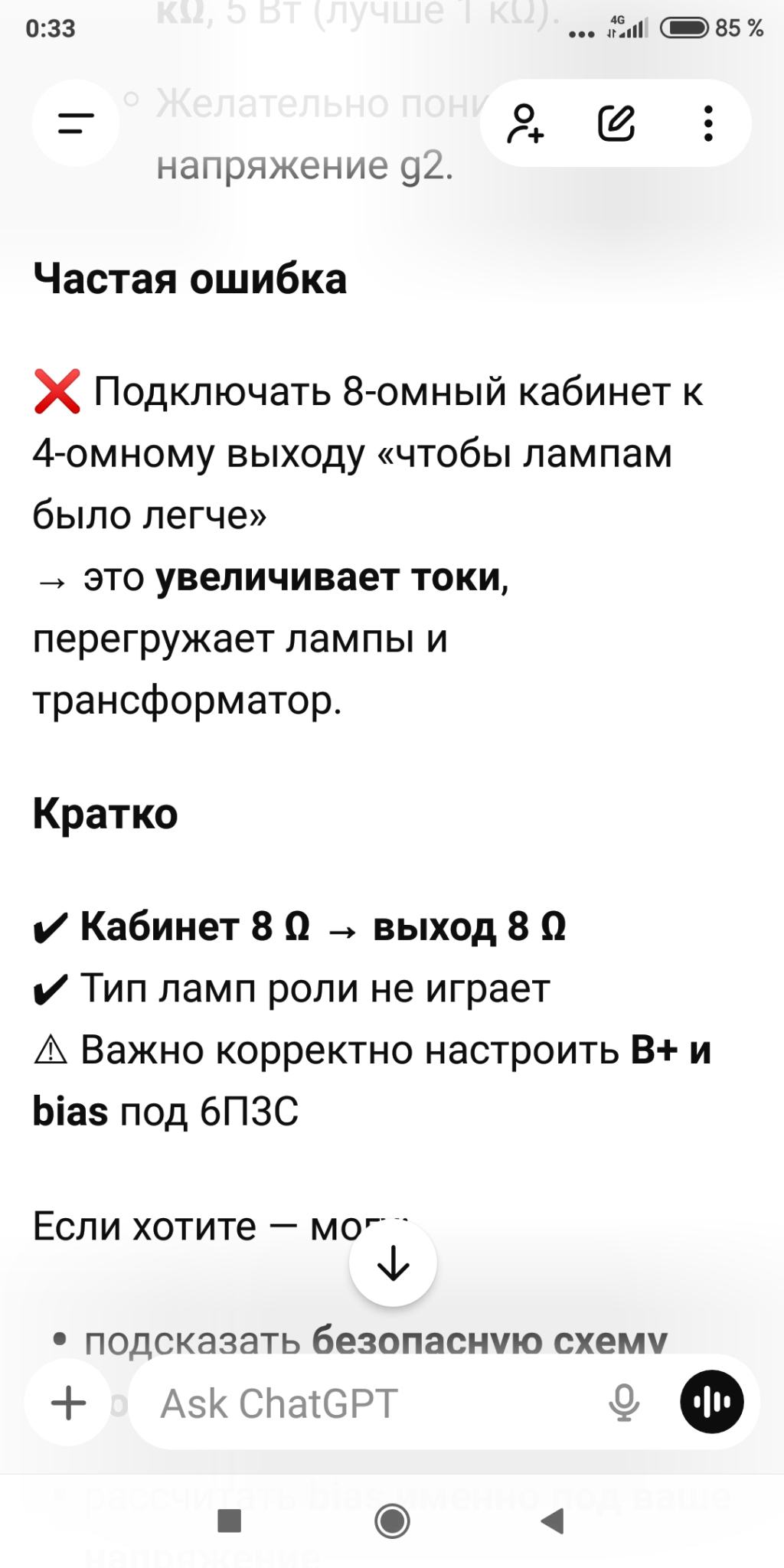

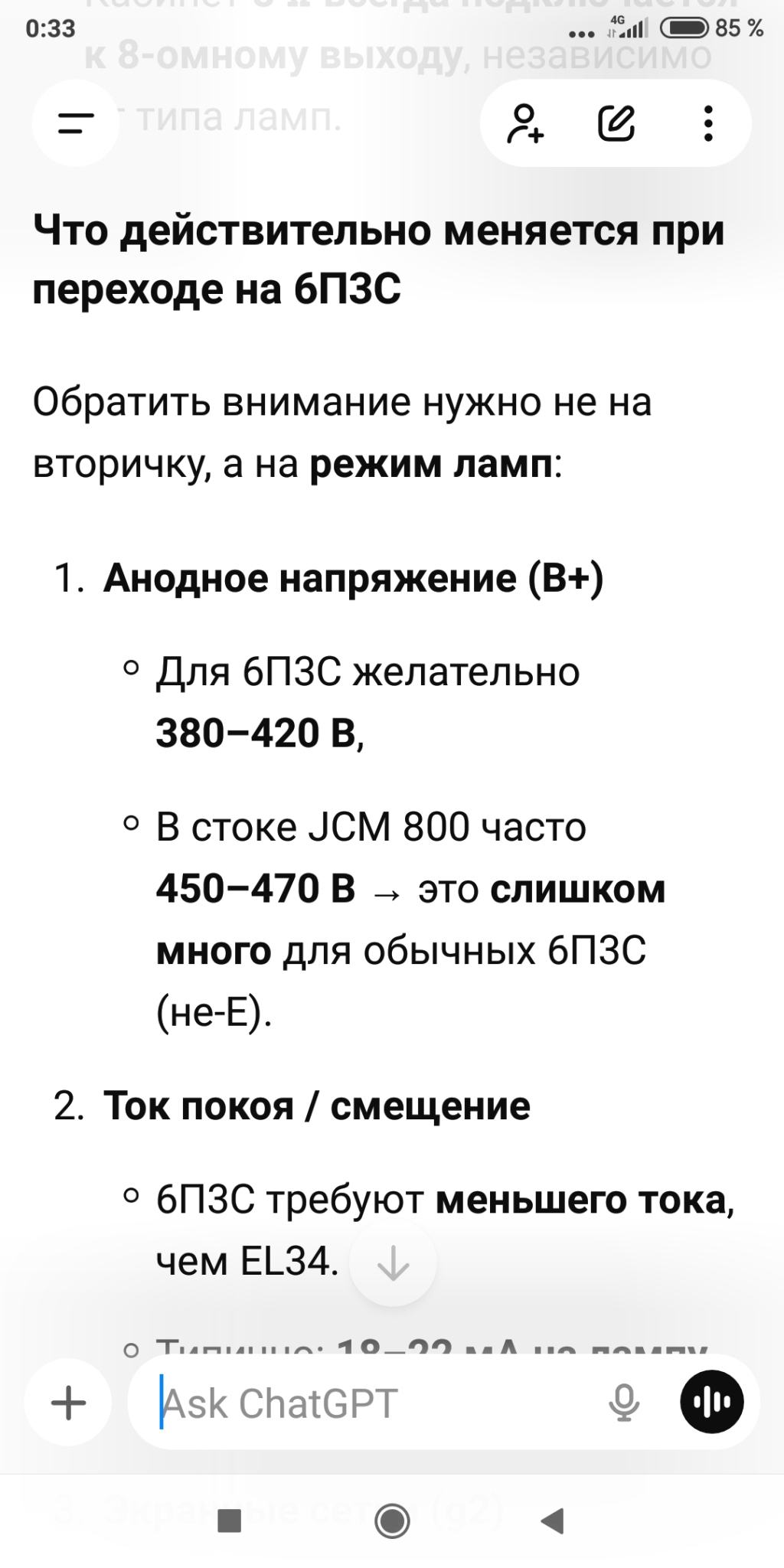

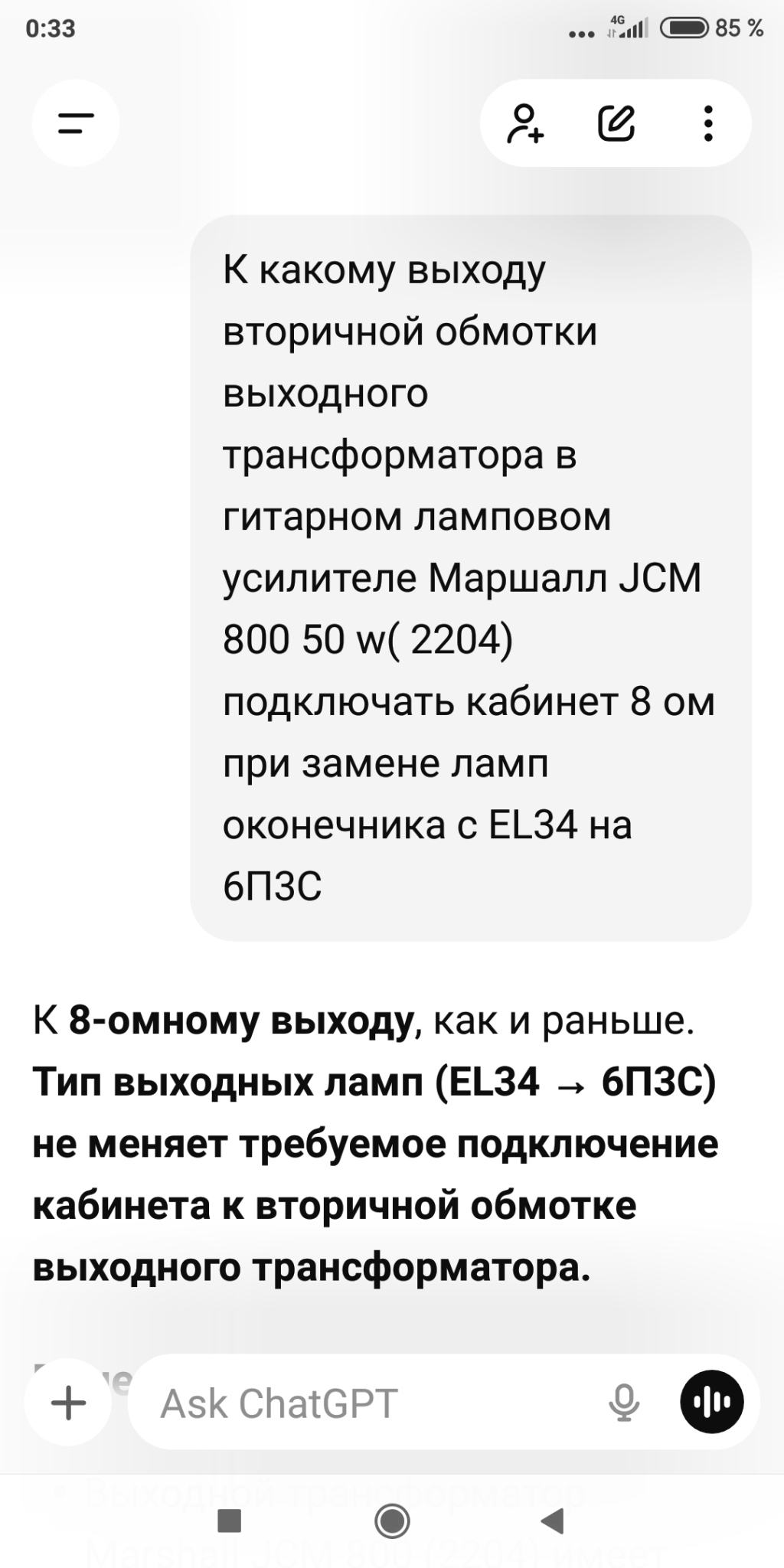

 Мучает вопрос - к какому выходу подключать динамик 8 ом ,с лампами 6П3С ?  По формулам рассчитал что надо к выходу транса на 4 ом ( приведенка как раз получается 6,4 кОм , под лампы 6П3С). На всякий случай решил проверить через чат GPT - он вообще выдал что надо так и подключать к выходу 8 ом , а можно и к 16 ом. Кому верить ?)) По формулам ведь выходит что нужно к 4 омному выходу.

... и добавил:

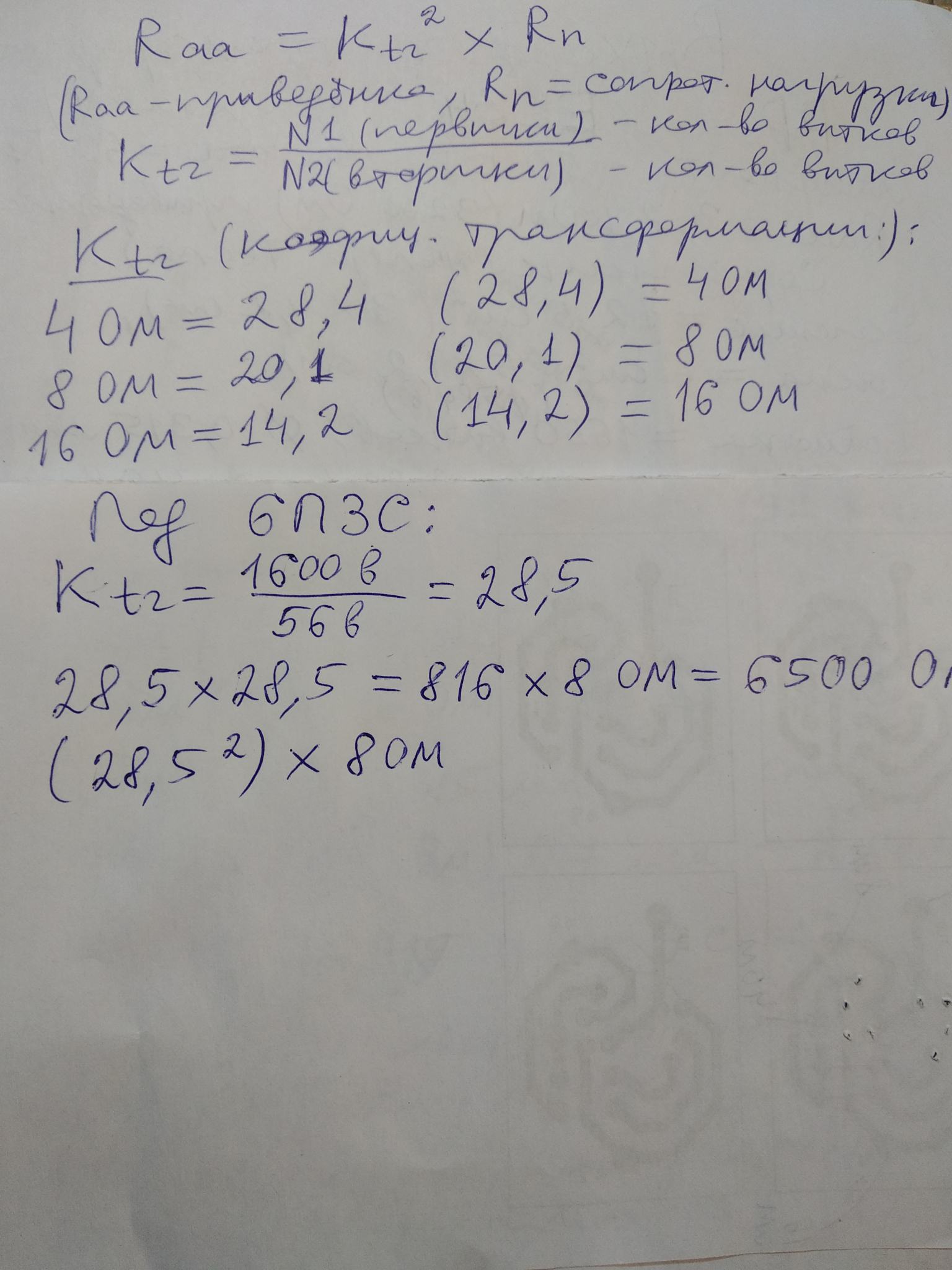

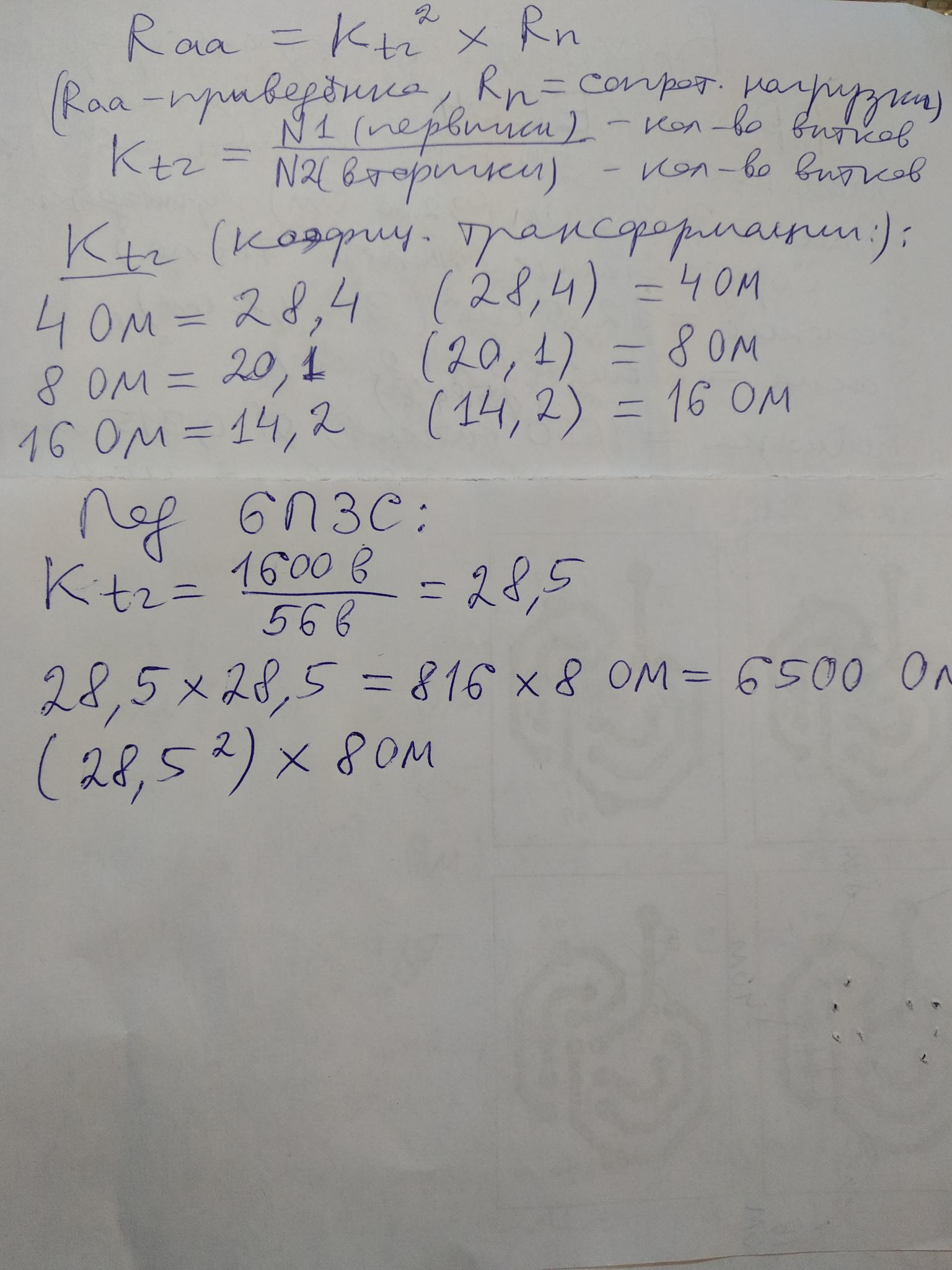

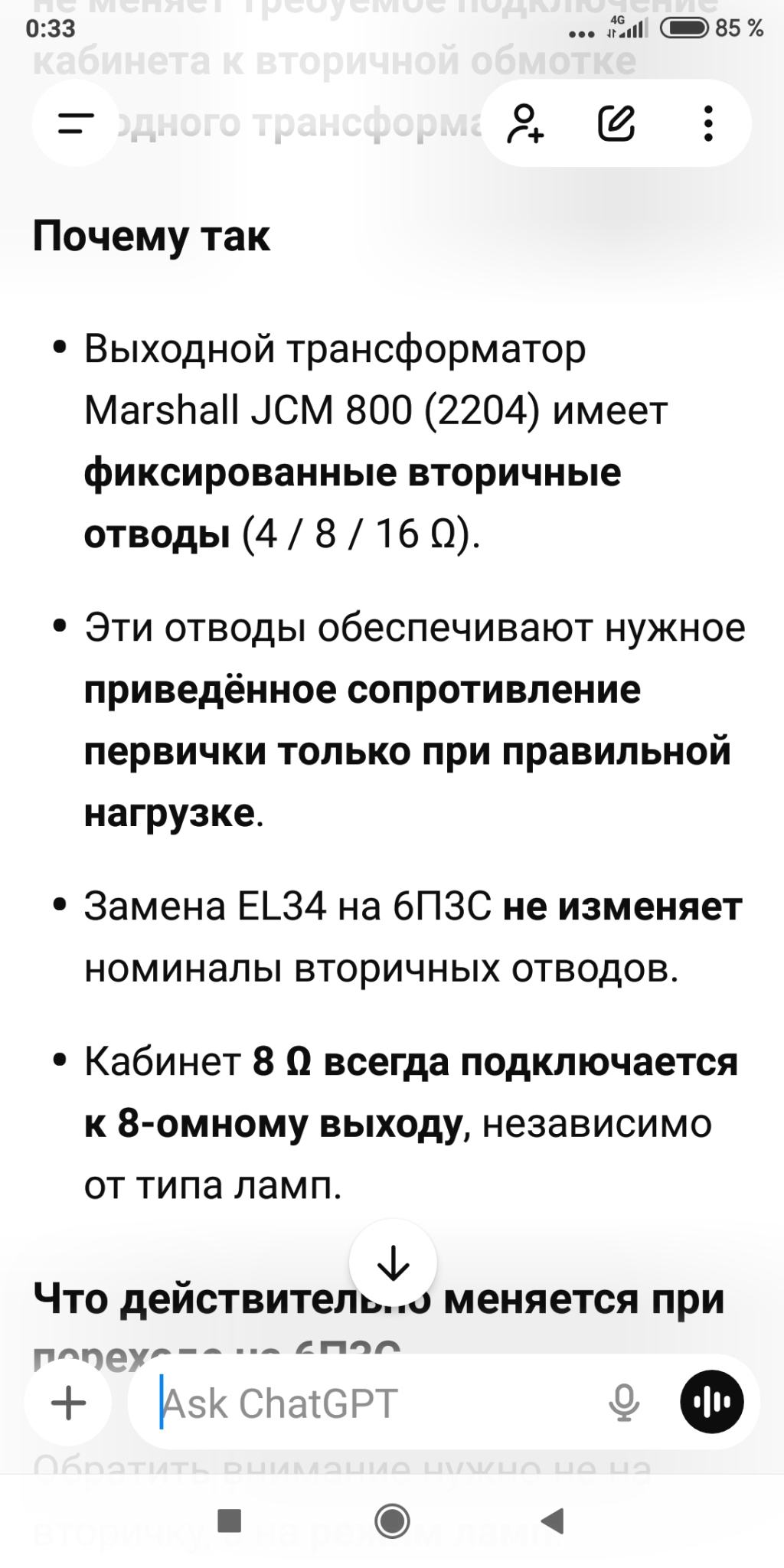

Прикрепляю свои расчеты по мой выходник , и данные с GPT чата.
« Последнее редактирование: Января 21, 2026, 20:42:38 от High Hopes »
