High Hopes, Ну если с адекватной плотностью тока и не страдать безумной межслойкой, то именно такой силовик на 96-м железе мне мотает ТрансЛед и даже место остается. Поведение трансформатора хорошее, не сильно жесткий, но и не проваливается под нагрузкой. Тянет вплоть до пары КТ88. Накал 6.3В - 4А, 14В - 1.5А. Но сразу скажу, у меня все мелкие лампы на постоянке.

Конечно все упирается в качество железа, но даже на железе от китайских бесперебойников получается вполне разумно. Хотя я такое железо только тестировал, применять не планировал.

Парни, подскажите где качнуть адекватную прогу по расчету каркаса трансформатора, ну и обмоток заодно.
С карандашом считать лень, а проги все какие-то косячные попадаются, по их размерам в катушку потом железо не впихнёшь.

Хз, руками считал. Надёжнее.

Надежнее будет посчитать все самому вручную на бумаге. Все зависит от количества витков первички ( не менее 600 витков ), а оптимально - 660-700 витков под сеть 230 В,  и соответственно от кол-ва витков /вольт. Нужно хотя бы 3 витка/вольт, и уже под эту цифру рассчитывать остальные обмотки . Тогда будет низкий ток х.х , и соответственно меньше сетевых наводок.

.....Я спрашивал прогу для КАРКАСА для Ш железа. С витками то я знаю, как посчитать

Хз, руками считал. Надёжнее.

... и добавил:

А вот витки, индукцию как раз - прогой.

Так и называртся, каркас. С небольшой ошибкой посчитает, надо будет ручками один размер поправить. Но сегодня куда проще нарисовать в том же св, и хоть в нарезку отдавай.

Не знаю, наверняка есть прокладки под св, но надо-ли? Каркасик для себя-любимого школьным лобзиком за пол-часа, вместе со склейкой цианакрилатом.

... и добавил:

.....Я спрашивал прогу для КАРКАСА для Ш железа. С витками то я знаю, как посчитать

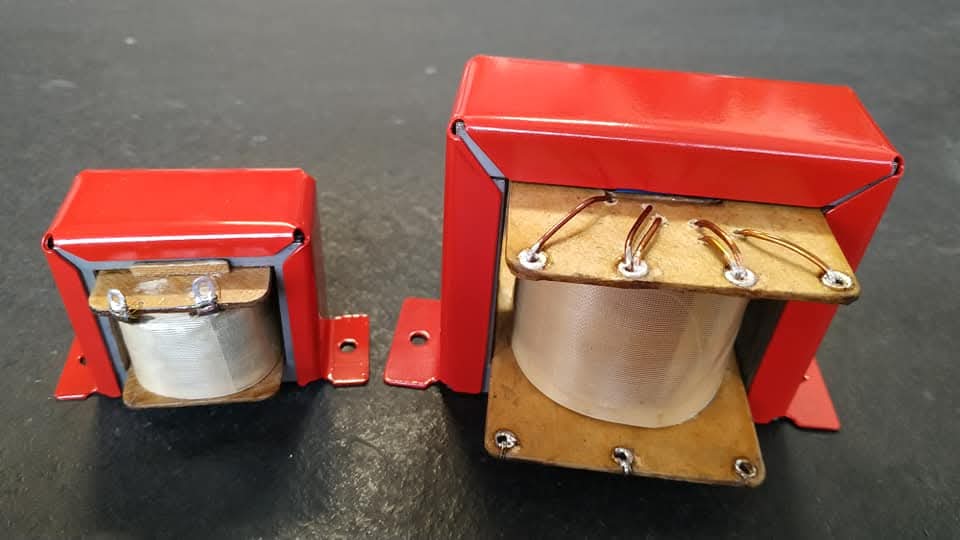

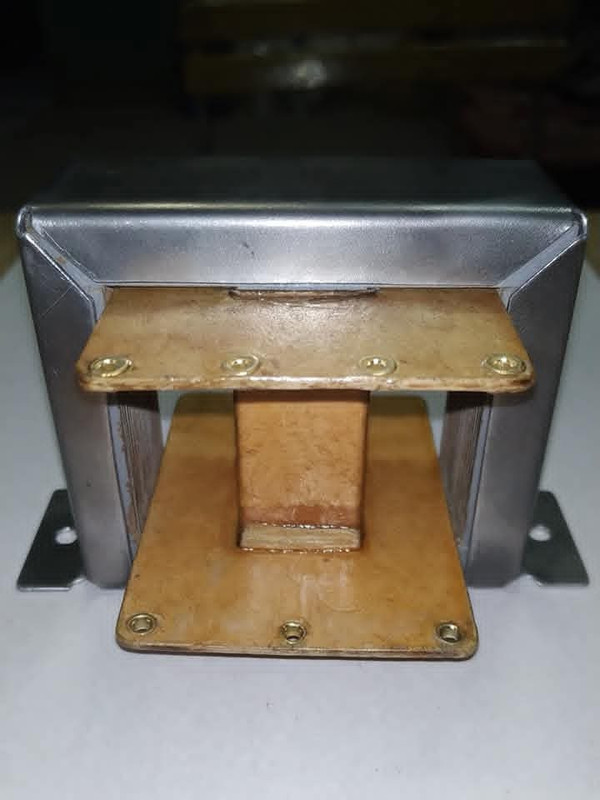

Я себе сам писал в экселе, раскрой для вырезания на лазере. Еще нужно? Пользуюсь практически серийно.
Могу просто посчитать по ТЗ и выдать готовый чертеж

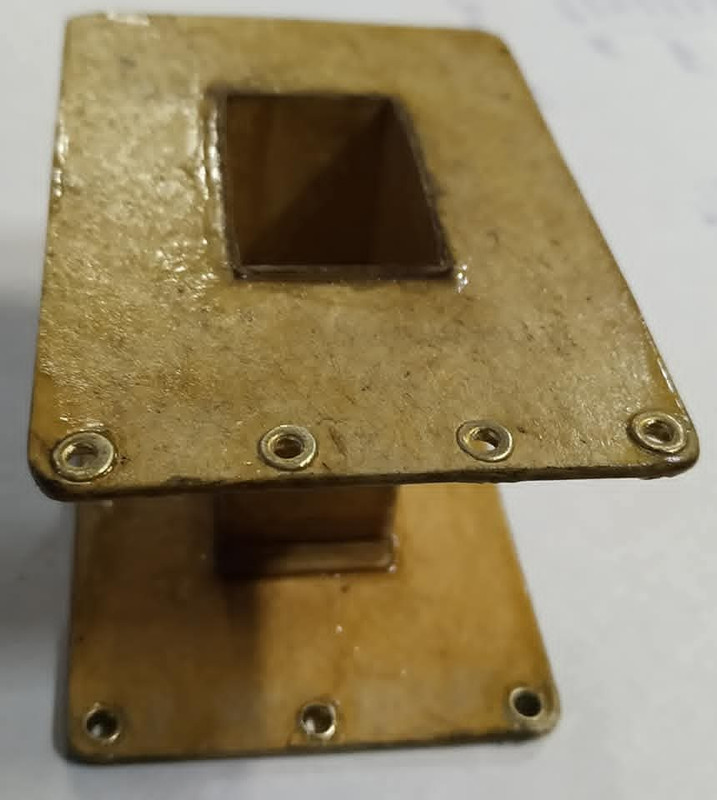

Из электрокартона. Но материал не важен
