Глаза боятся, а руки  - делают
Больше разговоров развёл...

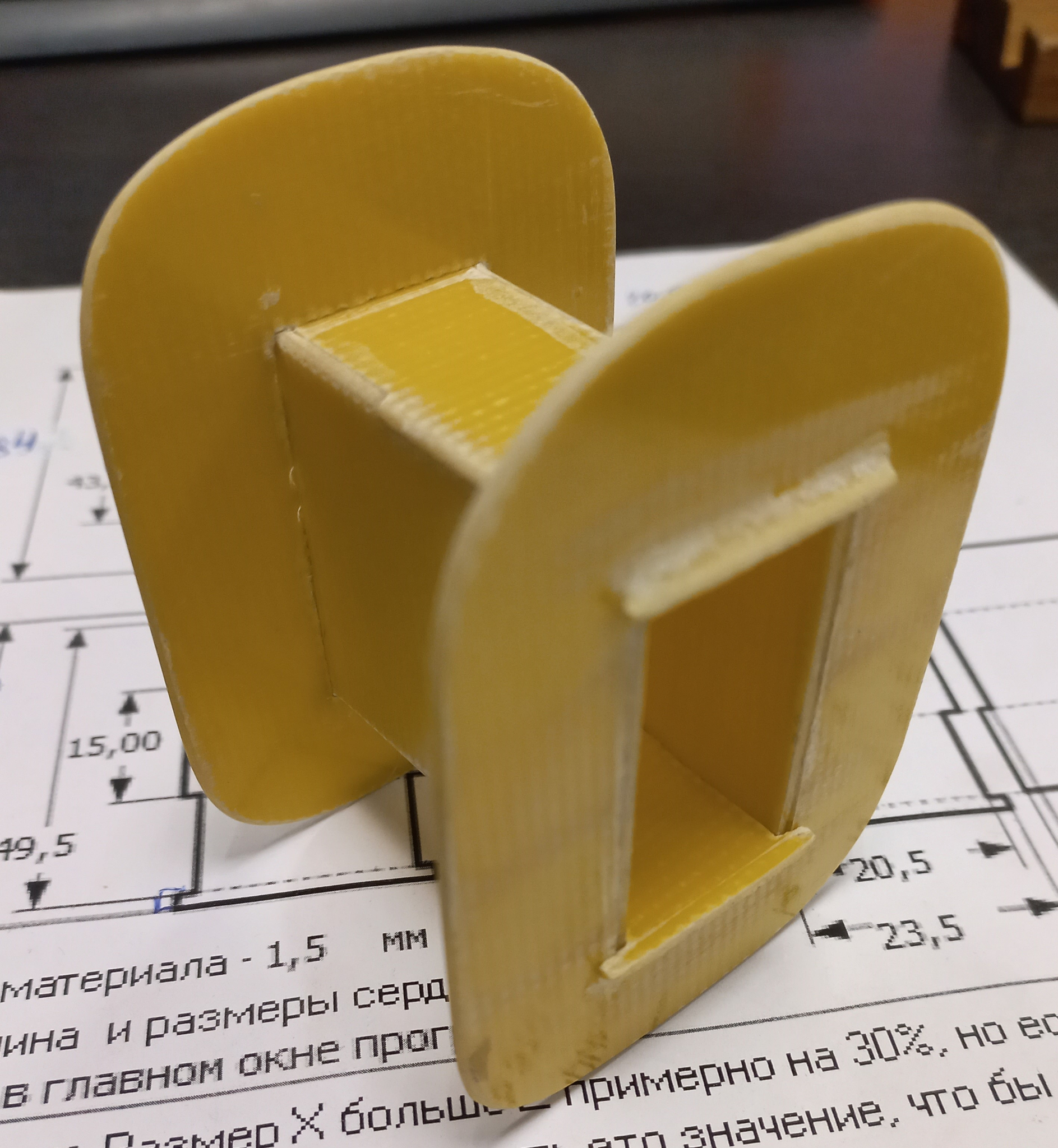

den-ssdd, классно! Скачал.
Только нужно допуски добавить.
К размерам внутренним катушки прибавить по 0,5 мм хотя бы,
а из длины катушки вычесть 0,5. А то пластины будет проблематично вставлять, особенно, если каркас из жесткого материала.

... и добавил:

В планах - намотать выходной трансформатор для пары 6П6С для клин/кранч.
Есть железо Ш20х40. Начал собирать инфу, посмотрел ерасовский ТВ-22.
Он же 40-18038 . Так там сечение керна в 2 раза меньше...

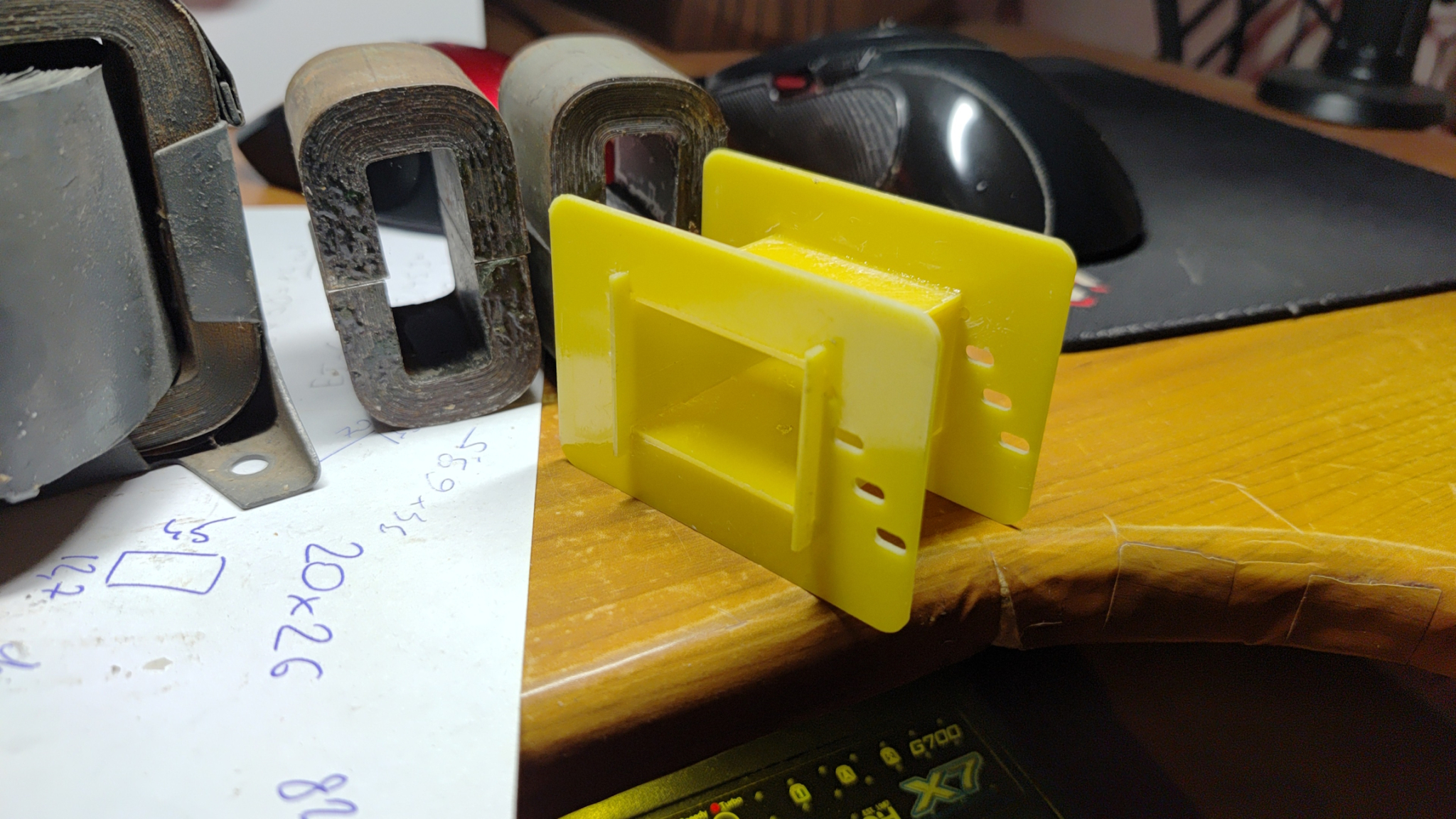

Жаба давит, что я каркас уже сделал под полный набор 8 см.кв.
Собственно, вопрос - на какое сечение и габаритку рассчитывать при такой задаче?
Есть ещё одно железо примерно такого же габарита, но там окно в 2 раза меньше и керн, соответственно, ещё больше.
Его, наверное, на 2 таких трансформатора должно хватить.

Только нужно допуски добавить.

Это само собой

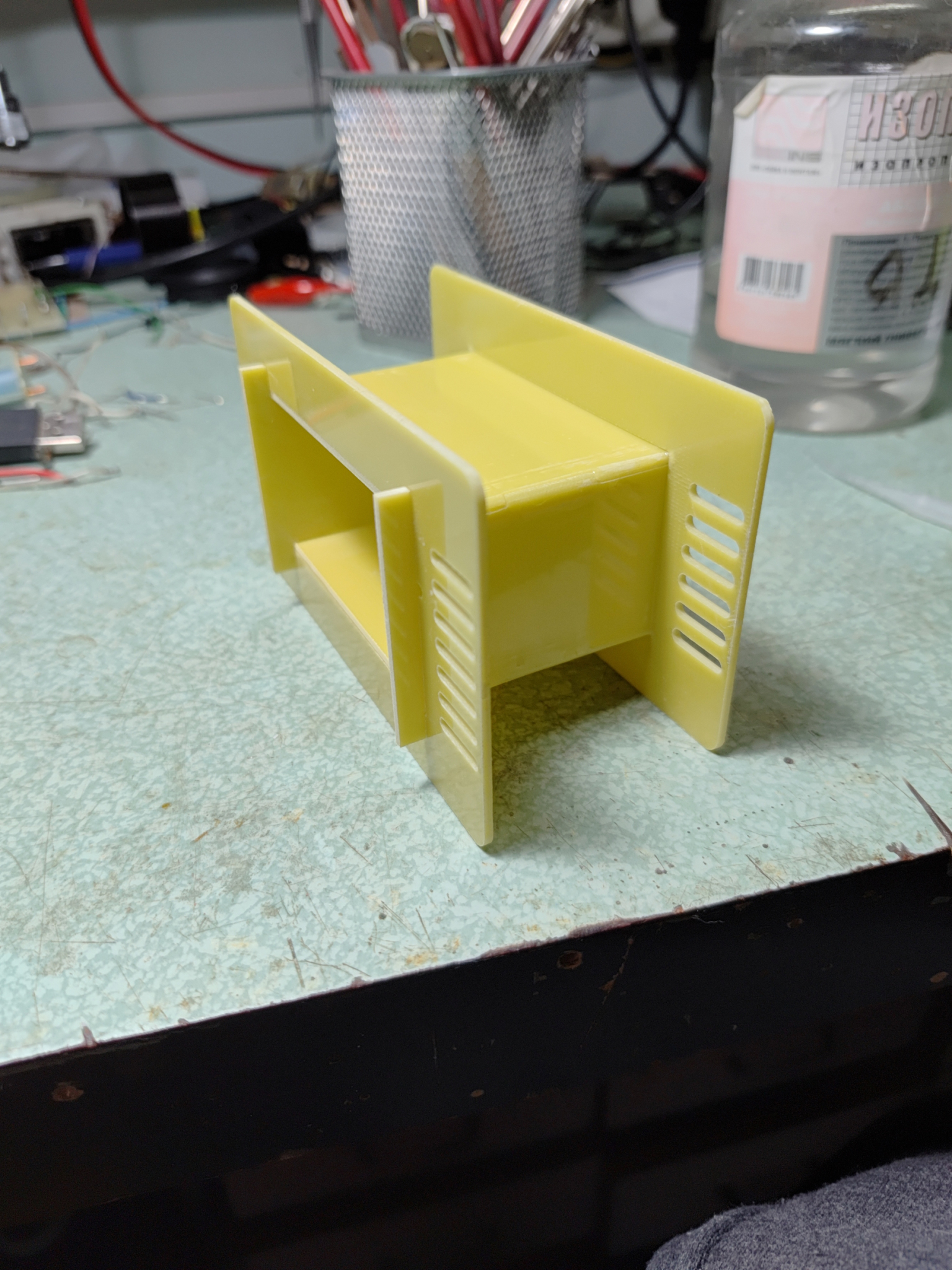

Я так понял, из текстолита, и не стеклотекстолита.
И эта красота вырезана вручную по чертежу из Excell, или все же изготовлена на cтанке ?

Текстолит для больших каркасов мало пригоден, он слишком пластичен и менее прочен, чем стеклотектолит.
Каркасы изготовлены на ЧПУ станке по размерам из Excel

Подскажите, плиз. Что-то я из темы этой совсем выпал.

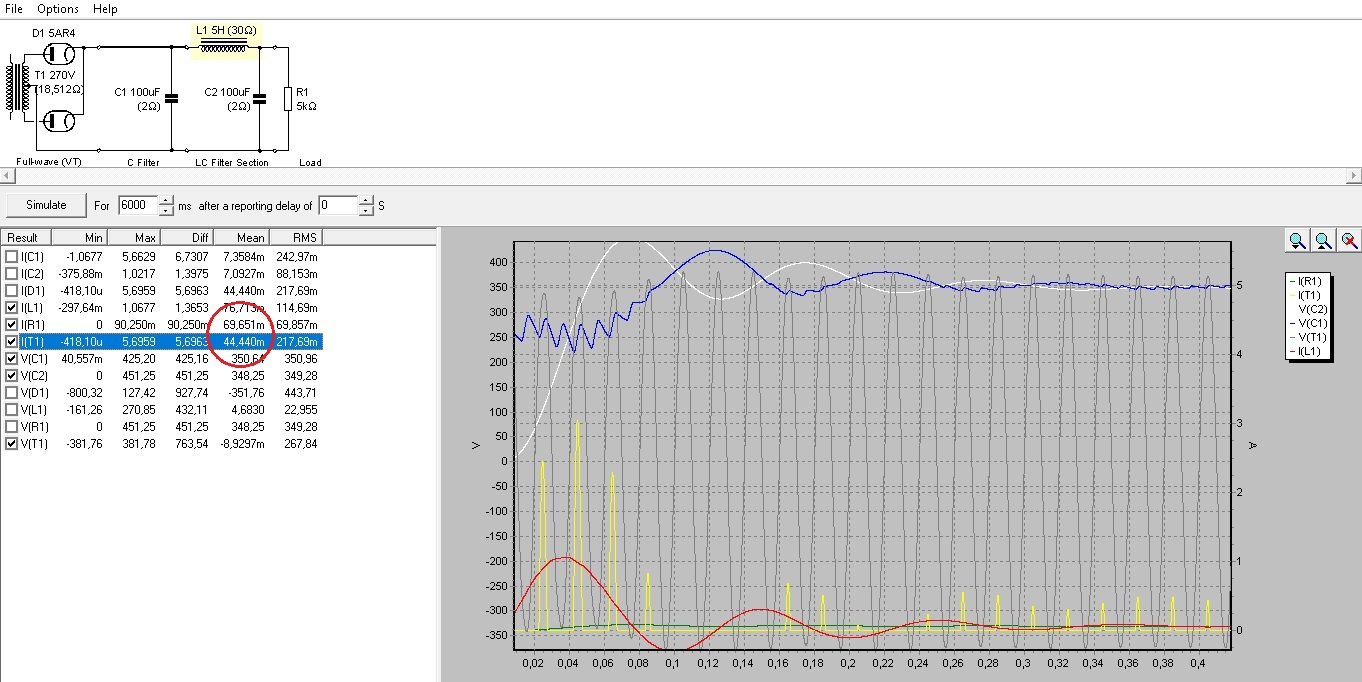

Я правильно не понимаю, что при токе на R1 69мА, на каждой обмотке трансформатора будет по 44мА?

Форумчане, с Праздником!
Подскажите первокласснику
Чем можно(если можно) привести в работоспособное состояние ржавое железо?

1. Механически - самый геморройный способ.
2. Химическии - Evaporust или самодельным составом по рецепту из этого видео:
https://youtu.be/fVYZmeReKKY?si=hNBCZibIlFbJxSgh (В принципе, можно и просто кислотами типа лимонной, муравьиной, уксусной, но вот эти средства работают более щадяще, и не сгрызают метал слишком быстро)
3. Электрохимически:
https://www.youtube.com/watch?v=mRS0ISr5qGY

Если я правильно понимаю, пластины ж должны быть залакированы в трансформаторе и изолированы друг от друга?

Sadky , если чисто ржа смущает, то щавелевая кислота решит проблему. С покрытием лаком у меня был эксперимент . На характеристиках транса это никак не отразилось.

Да просто ржавчины очень много, прям толстым слоем. Во-первых, жутко усвинячиться можно при сборке (я пока разобрал - по уши в ней),  да и тупо место же сжирает, и прилегание пластин неплотное...
Попробовать, что ли  лимонкой

Ну вот у меня хороший опыт с Evaporust. Использую его на работе. Но он дорогой и у вас в регионе его может не быть в продаже. Но очень просто, удобно и эффективно. Второй рецепт от Beyond Ballistics должен быть похожим по результату. Это чутка сложнее, чем просто кислотой, но не сильно и такие методы не жрут активно металл. Плюс на выходе пластины получатся покрыты черным оксидом железа вроде. Его можно стереть, можно оставить в принципе. Ну и раствор обычно многоразовый. В составе: лимонка, сода, средство для мытья посуды. Все. Главное пропорции правильно замешать.
