Площадь круга вписанного в квадрат и делённого на два - это реальный средний коэф. заполнения окна медью.

проводом 0,254мм

Alex Leem,  всë было немного не так
Сразу - ручная тëрка, как шпаклëвку на стенах ровняют, если знаешь, что это))  на неë надевается кусок наждачки и понеслась. В общей сложности, полрюмки ржи я с него счистил точно. А потом, что осталось, уже подверг пытке в аццком растворе. Просто когда прибежал через 15 минут буквально - в канистре лохмотья плавают, достал одну пластинку - она красивого серого цвета, как дельфин блестит
Тут бы пошëрхать еë щëткой да посмотреть после промывки - а я, олень, побежал с испугу, чтоб до дыр не протравилось, выливать бодягу эту в горшок
Потом под струëй воды несколько раз побултыхал железки и разложил на футболке. При высыхании оно сразу начало желтеть. Которое тëр куском футболки - пожелтело чуть меньше, но один хер - на нëм же мелкие раковинки с ржей пооставались. Но для первого раза я доволен, пакет стал ощутимо тоньше и стал плотнее собираться без бешенных усилий.
Кислотностт - не, не замерял. У нас же жентельменам верят на слово - мужик сказал, сколько вешать в граммах я честно отвесил на кухонных весах и понеслась п.... а по кочкам

... и добавил:

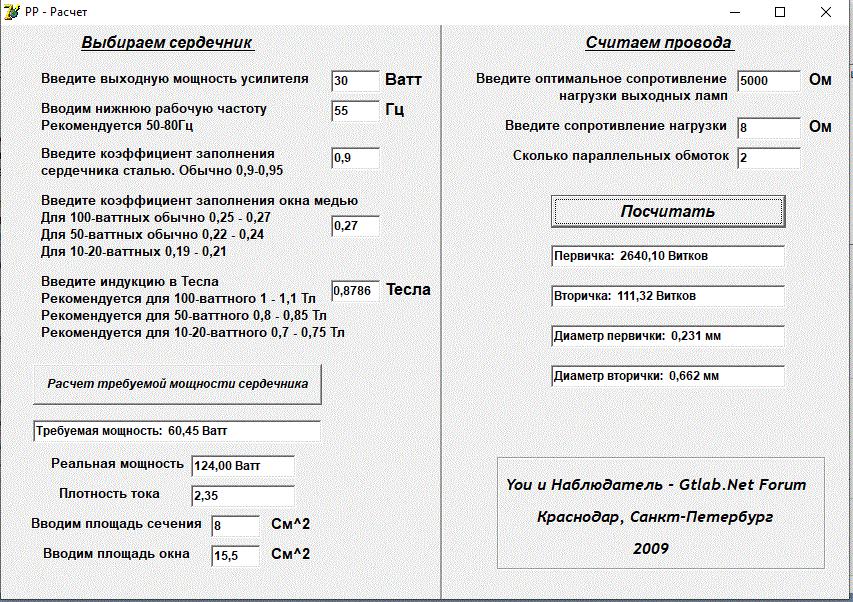

OlegRad, первые диаметры обмоток выдала программа, и я понятия не имею, что она думала, выдавая числа. Но интуиция подсказывает, что таки по меди.
А вторые, которые уже я подбирал из условия полного заполнения слоя, эти, естественно, уже по лаку - мне же надо считать фактические диаметры  , а не гипотетические (по меди)  умножая их на количество витков в слое  .

... и добавил:

Добавил уточнения в предыдущем сообщении, а то да, немного запутано получилось

Продолжаем продолжать))

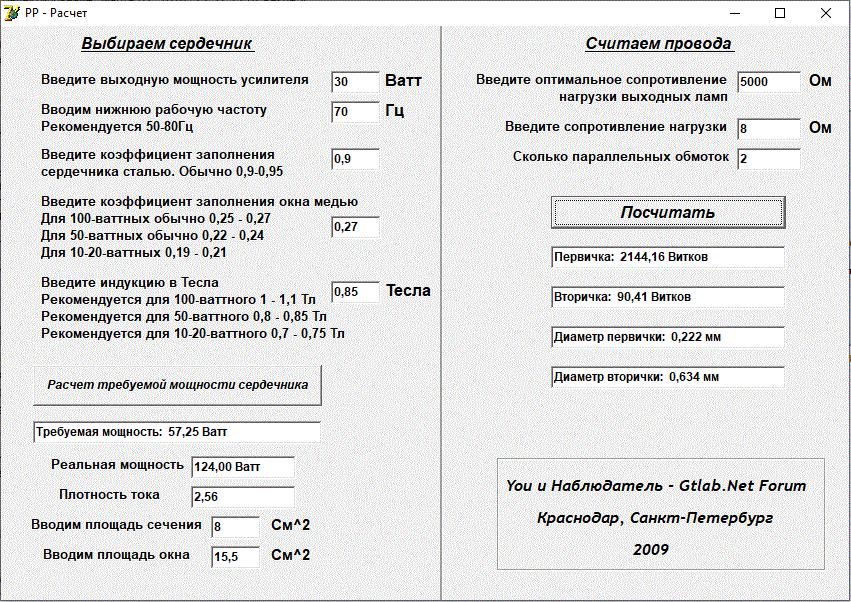

 У меня при расчëте получается , например, 1888 витков первички диаметром 0,236мм (по меди) и 80витков вторички(под 8 ом нагрузки) диаметром 0,995мм (по меди) . Чистая длина каркаса под намотку = 60мм.
Поскольку под 4 ома мне не очень надо - получается две секции вторички, так? Тогда получается расклад такой: 1/4 П - В - 1/2 П с отводом от середины - В - 1/4 П. Можно так?
Если можно - тогда мне надо поиграться с диаметрами проводов(ессно в бОльшую сторону), чтобы выйти максимально близко к полному заполнению слоëв , правильно?
 И кстати, прога эта насчитала провода под 2,26 А/мм2, что очень жирно как-то))
Далее мысли вслух: 1888 витков первички делю на 8, получается ровно по 236 витков в слое проводом 0,254мм по лаку(результат по калькулятору). Потом один слой вторички - 57 витков проводом 1,05мм по лаку. Потом 4 слоя первички с отводом от середины(конец второго/начало третьего слоя). Потом один слой вторички - 57 витков, с отводом от 23-го витка (то есть в сумме 80 витков под 8 Ом). Ну и на закусь - последние два слоя первички. Можно ли так и нормально ли я посчитал?
Мотаю два слоя первички

Rasha, видимо, это имелось в виду ?
Sкв = d*d
Sкр = Pi*d*d/4
по тексту:
Kзаполн  = Sкр / 2 = Pi*d*d/8
интерпритация, которая ближе к понятию коэффициента:
Kзаполн  = (Sкр/2) / Sкв = (Pi*d*d/8) / (d*d) = Pi/8 = 3,1415926535897932384626433832795 / 8 = 0,39269908169872415480783042290994
Kзаполн% = 39,27%
sadky, при расчете трансформатора, чтобы избежать в дальнейшем ошибок, было бы лучше указывать, о каком диаметре провода идет речь: по меди (в стандартном названии типа провода) или по лаку. На разных этапах расчета используются разные диаметры.

... каркас в домашних условиях я чем запилю? Правильно, ничем. Значит, или обращаться в фрезеровку ЧПУ ...


Видимо, я не там смотрел  Можно ссылку?

Ага. Я же, как очень сдержанный оптимист, чувствовал, что всë слишком красиво вышло)) а про коэф. пучения провтыкал... Тогда буду думать дальше, что с этим делать.
Изначально мысль такая: поскольку железо уже есть и его марка/индукция/качество неизвестны - буду исходить из темы "больше железа/меньше витков" и пофиг, что окно пустое)))
Железо это Ш25, набор 32мм, окно 25х62 , ну с учëтом каркаса - соответственно 24х60.
Мощность задал вообще без фанатизма -30Вт, хотя, наверное, можно было замахнуться и на все 40.
В плане пара 6п3с и приведëнка 5к.
Понимаю, что витков поболе - плюс низ, но это же и два минуса: больше активное сопротивление и больше меди, которая здесь в розницу 3к+ рублей за кило в розницу, что сводит желение намотки к минимуму
Поэтому решил обойтись минимумом - тем, что выдала программа))
