На трансе от астры чамп лучше собери) там стояли если не ошибаюсь 6с52н, 6п14п и еще пара каких то вроде

Ребятушки всем привет....
Ой беда у меня. уже 3й раз перематываю выходник на г-807 и не работает. То обмотки в плечах не одинаковы по сопротивлению (и звука вообще нет) То вообще тупо звука нет ( но там чето коротнуло, уже устранил)то еще чето...
Вообщем кило медяхи уходит на медяху в приеменик... Обидно.
Вообщем собрался я с духом Есть у меня каркас с железом от ту-100. Ну и собственно буду мотать проводом 0,22(другого уже нет), разделю щечкой на пополам, чтоб уже наверняка,...
-Теперь силовик, он у меня выдавал анодное 705в с просадкой, и на вторую сетку 500вольт позже я ее  збил челез стабилизатор до 350в.Даташит лампы таков-
 Г-807 - Генераторный лучевой тетрод

--------------------------------------------------------------------------------

Лучевой тетрод Г-807 предназначен для усиления и генерирования ВЧ в передающих устройствах, в каскадах строчной развертки телевизионных приемников, в оконечных каскадах мощности НЧ. Зарубежный аналог 807.


Схема соединения электродов

1 и 5 - Подогреватель (накал).

2 - Вторая сетка.

3 - Первая сетка.

4 - Катод.

Анод - верхний колпачек на баллоне.

Основные размеры



Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном оформлении.

Срок службы не менее 500 час.

Цоколь специальный. Штырьков 5.

Междуэлектродные емкости, пФ: Входная 12. Выходная 7. Проходная 0,2.

Номинальные электрические данные:

Напряжение накала, В 6,3
Напряжение на аноде, В 600
Напряжение на второй сетке, В 300
Напряжение смещения на первой сетке, В - 20
Ток накала, мА 900
Ток в цепи анода при смещении на первой сетке минус 20 В, мА 100
Ток в цепи анода при смещении на первой сетке минус 29 В, мА 36
Ток второй сетки при напряжении смещения на первой сетке минус 20 В, мА 20
Ток в цепи второй сетки при напряжении смещения на первой сетке минус 29 В, мА  4
Крутизна характеристики, мА/В 10
Крутизна характеристики при напряжении на аноде и второй сетке 250 В и напряжении смещения на первой сетке минус 14 В, мА/В 5,9
Выходная мощность в режиме генерирования на частоте 120 МГц, Вт 40
Выходная мощность на частоте 15 МГц при токе анода не более 100 мА, токе первой сетки около 6 мА, напряжении на второй сетке 200 В и сопротивлении в цепи первой сетки 10 кОм, Вт 33
Сопротивление изоляции между катодом и подогревателем при напряжении между катодом и подогревателем 200 В, МОм 2

В некоторых случаях при применении тетрода Г-807 в усилителях мощности низкой частоты, если напряжение на аноде не превышает 350 В, его можно заменить тетродом 6П3С с заменой ламповой панельки. Результаты замены эффективны.

ЭТО ВСЕ ЧТО Я НАРЫЛ НА ЭТУ МЛЯ ЛАМПУ(((((

Вот к примеру я перемотаю силовик и уменя будет на аноде уже просевшие 600 вольт
Вторая сетка 300
смещение -20
 Тогда для выходника сопротивление между анодами сколько будет (6-8ком) ?
Я могу если потребуется перемотать силовик на 450 вольт анодная обмотка
И к примеру там 250в втор сетка..
какое тогда будет сопротивление между анодами

Вообщем какой режим для этой лампы нужен (для метала), и какое сопротивление между анодами кОм?
Заранее всем ОГРОМНЕЙШЕЕ СПАСИБО !!!!



SHPAK, это будет только оконечник или полностью усилитель (потому, что на анод можно подать и 600В, но для фазоинвертора и преампа придется гасить тогда значительно напряжение)?

Обмотка 600 вольт именно на выходные лампы а обмотка на 300 вольт на вторую сетку фазик и преамп...

При 600В/300В анод/вторые сетки приведенка будет около 12,5 КОм и смещение около -30В на первых сетках.

Ясненько... А как ты определил что 12,5 кОм, вот мне чисто для себя научиться определять приведенку, чтобы я по форумам не напрягал людей , Мож. книгу почитать или както по графику. Вот как например.



Вот эти черточки по вахам как вы это все определяете !???

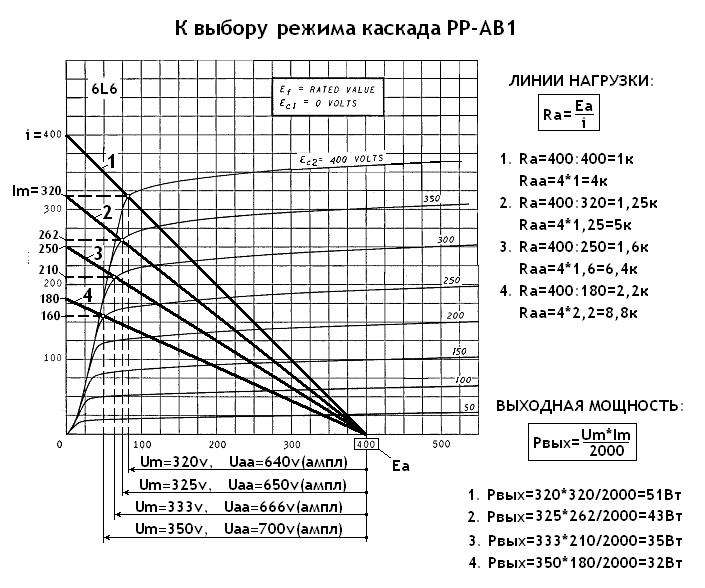

Вот у меня есть такая картинка, правда здесь напряжения и токи берутся не так как у Цыкина (по которому я считаю) но результаты примерно одинаковые получаются, я прикидывал, можно посмотреть для общего понятия, дабы не лесть в теоретические дебри. В твоём случае будет не 400 В а 600 В ну и дели как здесь....

А если не трудно можешь скинутьэту книжечку Цыкина по которой ты рассчитываешь трансы. Я ее почитаю чтобы уже уметь их самому рассчитывать...

мож кому пригодится.
Накидал табличку, которая считает кол-во витков и толщину провода для пушпулов. В верхней части таблицы вводим данные, в нижней - получаем результат. Длинна провода указана примерно с запасом в большую сторону. пару раз мотал по этим параметрам - вроде звучит пристойно, но было бы неплохо, чтобы Гуру проверили формулы.))
ну и удобную программку для расчета силовиков. Кстати - в этой же программке проверяю влезет ли на мое железо выходник - вводя напряжение чтобы на первичке и вторичке получилось нужное кол-во витков, и используя диаметр провода, выданный эксель-табличкой.

Tander, какой-нибудь тонки лектрокартон?

Tander, брусочек деревянный выточи
