Автор Тема: Комбик для ЭЛЕКТРОАКУСТИКИ своими руками  (Прочитано 13469 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн SwordXMaster Автор темы

  • Новичок
  • *
  • Сообщений: 50
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Ребята!!! Купил себе Crafter DTE N6 и что-то захотелось к ней усилок. Покупать не особо горю желанием, ибо нравящийся около 20к стоит. Решил собрать сам. Так вот. Схемы на электроакустические комбики не особо в интернете распространены, но смог найти на 3 модельки: FENDER ACOUSTASONIC JUNIOR JR, FENDER ACOUSTASONIC 30, FENDER ACOUSTASONIC ULTRALIGHT A.

Схемы довольно сложные :crazy:...учитывая, что я не имею образования по радиотехнике, а только лишь знаком с паяльником и руки из правильного места растут, то и решил спросить: есть ли смысл заморачиваться с этими схемами? Или можно собрать ламповый какой-то усилитель? К тому же динамик у меня не гитарный, а широкополосный.  :pozor:

А вообще вопрос изначально был следующий: можно ли подключить электроакустику к обычному комбоусилителю или так принципиально к акустическому? Если можно к обычному комбику, то посоветуйте какой ламповый комбик можно выбрать. Чтобы не сильно сложный и получше. Много наворочек не надо.

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1157
  • Репутация: +43/-0
  • GuitarPlayer.Ru fan!
Re: Комбик для ЭЛЕКТРОАКУСТИКИ своими руками
« Ответ #1 : Апреля 25, 2016, 01:48:52 »
для акустики просто хороший, с малыми искажениями, с малыми шумами  широкой полосой унч, и к нему ас тоже с ровной частоткой
ну, короче, если сам - просто на базе hifi систем, чутье исходя из датчика, разумеется

Оффлайн halvalife

  • Опытный
  • ****
  • Сообщений: 821
  • Репутация: +24/-3
Re: Комбик для ЭЛЕКТРОАКУСТИКИ своими руками
« Ответ #2 : Апреля 25, 2016, 07:01:12 »
Недавно помагал начинающему гитаристу в выборе при покупке электро-акустической гитары и комбика. В одном магазине предложили Лайны (обычные гитарные, т.к. акустических комбов не было), звук так се, ну играет, но это далеко звук не акустики. В другом продавец умудрился втыкнуть изначально купленную в первом магазине гитару в хай вход Laney VC15 , да еще в грязный канал (моденный жсм800), после чего засуетился, все не мог догнать, почему акустика ушла в возбуд :pozor: Пока не принес Laney LA30 - и тут все стало на свои места. Два канала - микрофон + гитара. Вход для подключения плеера/смартфона. Трехполосый эквалайзер с полупараметрической срединой. Ревербератор+хорус. Линейный выход, разрыв на мощник. При своих 30 вт и 8 дюймовом (+ твитерок) динамике орал что надо. Удивило то, что микрофон звучал очень таки громко, т.е. уже без проблем можно давать концерт на улице или небольшой сцене. Минимальный полный комплект всего необходимого. Единственное, что добавил бы, это хайпасс фильтр 80 гц для убирания бубнящих микрофона и хотя бы двухполосый эквалайзер для него же.
Думаю стоит заморочиться и сделать хотя бы такой.  Ревер заменить, скажем на блок белтона (в Лени пружина), хорус вовсе можно выкинуть, если не надо, хотя с ним тоже красиво. Схему прилагаю, фото плат на комб не нашел, так что платы прийдется разводить, скорее всего, с нуля.
* LA30.pdf (378.54 КБ - загружено 624 раз.)
Ниже 65 модель (можно подсмотреть двухполосый эквалайзер на микрофонный вход):
* LA65C.pdf (181.58 КБ - загружено 252 раз.)
« Последнее редактирование: Апреля 25, 2016, 07:20:57 от halvalife »

Оффлайн Виталийй

  • Частый посетитель
  • **
  • Сообщений: 232
  • Репутация: +6/-0
  • GuitarPlayer.Ru fan!
Re: Комбик для ЭЛЕКТРОАКУСТИКИ своими руками
« Ответ #3 : Апреля 25, 2016, 07:30:03 »

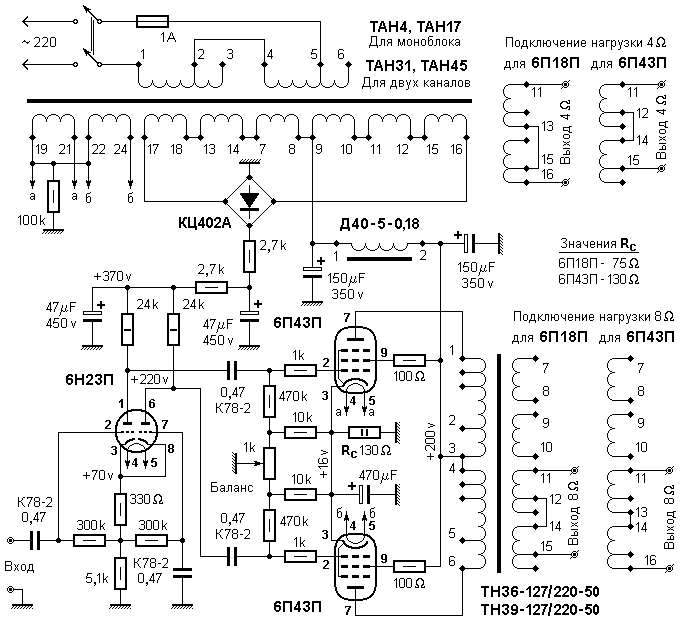

 Согласен с Виктором, взять за основу хай фай усилитель, как оканечник, можно презенс добавить, к нему преамп хотя бы от фендера, широкополосную акустику, и поиграться с конденсаторами в премапе, подогнать звук на свой вкус. Вот типа такого можно, из простых,только я бы на выход поставил 6П1П и Rаа ей 10 - 12 кОм, ну и преамп разумеется. Всё ИМХО.

... и добавил:

 Схему забыл выложить))) Не обязательно ТАНы, можно любые подходящие, выходной так даже нужно.
« Последнее редактирование: Апреля 25, 2016, 07:35:41 от Виталийй »

Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1180
  • Репутация: +66/-0
  • В совершенстве владею 5-ю гитарами. Как владелец.
Re: Комбик для ЭЛЕКТРОАКУСТИКИ своими руками
« Ответ #4 : Апреля 25, 2016, 15:03:51 »
Перед тем как давать советы, неплохо бы выяснить - а с чего это вдруг захотелось? Если для выступлений в более или менее больших залах или записи - тогда да, а если просто захотелось, то лучше подумать - а зачем?

Оффлайн SwordXMaster Автор темы

  • Новичок
  • *
  • Сообщений: 50
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Комбик для ЭЛЕКТРОАКУСТИКИ своими руками
« Ответ #5 : Апреля 25, 2016, 23:23:39 »
Ой! Спасибо, что откликнулись! Просто захотелось? Дело в том, что покупать новый для электроакустики—дорогое удовольствие. Для электрогитары если смотреть, то там то, что низкое в стоимости—полный отстой, поэтому и хочется сэкономить в деньгах, попробовав собрать самому.

Во вложении комбик, который я смог нарыть для электроакустики. Что-то просторы интернета печалят своим "изобилием" под тип моей гитары.

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1845
  • Репутация: +113/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Комбик для ЭЛЕКТРОАКУСТИКИ своими руками
« Ответ #6 : Апреля 25, 2016, 23:53:12 »
Я бы предложил Fet Twin и оконечник в виде TDA нужной мощности в типовом включении.

Оффлайн SwordXMaster Автор темы

  • Новичок
  • *
  • Сообщений: 50
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Комбик для ЭЛЕКТРОАКУСТИКИ своими руками
« Ответ #7 : Апреля 26, 2016, 21:35:34 »
Ребята! Обновление инфрмации) Мне подогнали колонку Radiotechnika s90
Диапазон 25-25000 ГЦ
Номинальная электронная мощность 35 Вт
Паспортная мощность 90 Вт
Номинальное электронное сопротивление 4 Ом

Помогите! Хочется к ней усилок сварганить, какой посоветуете? Просто я не силен в радиотехнике, чтобы рабираться какие резисторы и конденсаторы с транзисторами подгонять под нее! Можете ли какой-нибудь вариантик скинуть? От лампы не отказался бы...

Идею с первым комбиком, который я выкладывал—думаю задвинуть на полочку. Ибо там резисторов только 130. Не говоря уже о другом. Печатать плату умаюсь...

Видел предложенные варианты—спасибо, но теперь ткните носом, если они подойдут под эту акустику!

Да, и напишите мне, не грамотному неандертальцу, что мне собрать нужно. Усилитель и его к этой колонке. Так я понял?

Кто не поленится и объяснит мне, как сделать—буду признателен!!!

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 1662
  • Репутация: +252/-3
Re: Комбик для ЭЛЕКТРОАКУСТИКИ своими руками
« Ответ #8 : Апреля 26, 2016, 22:09:05 »
SwordXMaster, человече, что ты занимаешься всякой фигней (это я о С-90).
Для гитары, а тем более электроакустики, тебе надо Valco Supro собрать, а не всякую ерунду:
http://www.tonecentral.net/gearpics/homebrew/Valco_Supro_spectator.jpg
Деталей с гулькин клюв, почти все детали у Ерасова можно заказать. Вместо кенотрона в блоке питания UF4007 поставь мостом или двухполупериодный выпрямитель из них сделай.
« Последнее редактирование: Апреля 26, 2016, 22:17:21 от Papa Bear »

Оффлайн SwordXMaster Автор темы

  • Новичок
  • *
  • Сообщений: 50
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Комбик для ЭЛЕКТРОАКУСТИКИ своими руками
« Ответ #9 : Апреля 26, 2016, 22:15:07 »
SwordXMaster, человече, что ты занимаешься всякой фигней (это я о С-90).
Для гитары, а тем более электроакустики, тебе надо Valco Supro собрать, а не всякую ерунду:
http://www.tonecentral.net/gearpics/homebrew/Valco_Supro_spectator.jpg

Схемка нравится) А мой динамик не прокатит тут?

И правильно я понял, что я соберу эту схему, к ней динамик и можно гитару в штекер и играть? Или что-то еще к этому всему необходимо? Какие-нибудь усилители усилителей, преампы доп...

Ну, чтобы отстать от вас и просто начать собирать схему!) :rolleyes:

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 1662
  • Репутация: +252/-3
Re: Комбик для ЭЛЕКТРОАКУСТИКИ своими руками
« Ответ #10 : Апреля 26, 2016, 22:27:46 »
Схемка нравится) А мой динамик не прокатит тут?

И правильно я понял, что я соберу эту схему, к ней динамик и можно гитару в штекер и играть? Или что-то еще к этому всему необходимо? Какие-нибудь усилители усилителей, преампы доп...

Ну, чтобы отстать от вас и просто начать собирать схему!) :rolleyes:

С-90 это довольно тупая колонка. Если прямо совсем с деньгами туго, то ищи, емнип, 4а32 или 4а28 - широкополосные динамики, а также динамики от аппаратуры BEAG, к примеру, но обязательно по диапазону среднечастотные или, на крайний случай широкополосные, и чувствительностью не менее 90 дБ, лучше больше. Если деньги есть, покупай гитарный динамик  под свои нужды у Ерасова же, например, можно глянуть.
И вот когда ты соберешь усилитель, динамик засунешь в подобающий ящик, вот тогда воткнешь гитару и причастишься благодати.
Но не с С-90!

Оффлайн SwordXMaster Автор темы

  • Новичок
  • *
  • Сообщений: 50
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Комбик для ЭЛЕКТРОАКУСТИКИ своими руками
« Ответ #11 : Апреля 26, 2016, 22:31:00 »
С-90 это довольно тупая колонка. Если прямо совсем с деньгами туго, то ищи, емнип, 4а32 или 4а28 - широкополосные динамики, а также динамики от аппаратуры BEAG, к примеру, но обязательно по диапазону среднечастотные или, на крайний случай широкополосные, и чувствительностью не менее 90 дБ, лучше больше. Если деньги есть, покупай гитарный динамик  под свои нужды у Ерасова же, например, можно глянуть.
И вот когда ты соберешь усилитель, динамик засунешь в подобающий ящик, вот тогда воткнешь гитару и причастишься благодати.
Но не с С-90!
Спасибо! Благ тебе и успехов за столь доступное объяснение)

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 1662
  • Репутация: +252/-3
Re: Комбик для ЭЛЕКТРОАКУСТИКИ своими руками
« Ответ #12 : Апреля 26, 2016, 22:33:43 »
Маркировку своего динамика озвучь, битте.
Да, лампы тоже советские сгодятся - 6н9с (вместо 6sl7) и 6п6с (вместо 6V6). Если есть ненужный телевизор черно-белый типа "Рекорд В-312" или "Весна", то оттуда можно бесплатно получить выходной трансформатор типа ТВЗ-Ш под 4-омную нагрузку, дроссель в фильтр питания (в той схеме его нет, так что не обязательно), лампы 6н2п и 6п14п, которые с некоторыми оговорками тоже встанут в эту схему (катодный резистор 6п14П только меняется на 130 Ом, остальное все без изменения).

... и добавил:

SwordXMaster, если вопросы какие будут, можешь в личку писать. Только силы свои реально оцени, все же в ламповом усилке напряжения довольно высокие и опасные.
« Последнее редактирование: Апреля 26, 2016, 22:37:09 от Papa Bear »

Оффлайн SwordXMaster Автор темы

  • Новичок
  • *
  • Сообщений: 50
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Комбик для ЭЛЕКТРОАКУСТИКИ своими руками
« Ответ #13 : Апреля 26, 2016, 22:37:57 »
Маркировку своего динамика озвучь, битте.
Да, лампы тоже советские сгодятся - 6н9с (вместо 6sl7) и 6п6с (вместо 6V6). Если есть ненужный телевизор черно-белый типа "Рекорд В-312" или "Весна", то оттуда можно бесплатно получить выходной трансформатор типа ТВЗ-Ш под 4-омную нагрузку, дроссель в фильтр питания (в той схеме его нет, так что не обязательно), лампы 6н2п и 6п14п, которые с некоторыми оговорками тоже встанут в эту схему (катодный резистор 6п14П только меняется на 130 Ом, остальное все без изменения).
Динамик хотел из этой колонки вытащить. Так понимаю, что не особо он подойдет под мои "нужды".

Ой, вэй! Сколько еще поправок...

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 1662
  • Репутация: +252/-3
Re: Комбик для ЭЛЕКТРОАКУСТИКИ своими руками
« Ответ #14 : Апреля 26, 2016, 23:15:45 »
Нет, С-90 ни по частям, ни целиком не годится для того, что ты задумал. Динамик гитарный по-хорошему должен быть большим и громким, то есть не менее 10 дюймов в диаметре и с высокой чувствительностью, чтобы маломощный усь мог его раскачать. Среднечастотная головка от С-90 ни одному из этих критериев не отвечает, да еще и диапазон там не бог весть что.

... и добавил:

Вот тебе динамик недорогой:
https://www.yerasov.ru/catalog/12/dinamik-jensen-c12r-8-ohm
« Последнее редактирование: Апреля 26, 2016, 23:23:58 от Papa Bear »
