Автор Тема: KranK Distortus Maximus собираем вместе!  (Прочитано 295657 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн AsEsm

  • Частый посетитель
  • **
  • Сообщений: 136
  • Репутация: +110/-15
Re: KranK Distorus Maximus собираем вместе!
« Ответ #135 : Февраля 10, 2009, 19:48:08 »
Красивое педалько! добрые манулэ :) +1 ;)

Оффлайн pastor_dp

  • Завсегдатай
  • ***
  • Сообщений: 279
  • Репутация: +24/-5
Re: KranK Distorus Maximus собираем вместе!
« Ответ #136 : Февраля 10, 2009, 20:00:36 »
Цитата: el-doctor от Февраля 10, 2009, 19:29:26
мой вариант.
Вторая платка небось спикосим маршаловский? ;)

Оффлайн Dyolf_Knip

  • Эксперт
  • *****
  • Сообщений: 2622
  • Репутация: +3732/-80
Re: KranK Distorus Maximus собираем вместе!
« Ответ #137 : Февраля 10, 2009, 20:04:16 »
pastor_dp, он самый :)

Оффлайн Slukad

  • Новичок
  • *
  • Сообщений: 40
  • Репутация: +2/-0
  • still lame...
    • www.hellheat.ru
Re: KranK Distorus Maximus собираем вместе!
« Ответ #138 : Февраля 17, 2009, 06:04:43 »
А можно вместо транзика BC550C использовать BC550B? http://www.chipdocs.com/datasheets/datasheet-pdf/Motorola/BC549.html - по даташитам вроде нормально все, разници особой не увидел

Оффлайн el-doctor

  • Ветеран форума
  • ******
  • Сообщений: 3734
  • Репутация: +412/-14
Re: KranK Distorus Maximus собираем вместе!
« Ответ #139 : Февраля 18, 2009, 23:04:39 »
главное не кт3102 как некоторые советуют... звук изменитья в отвратительную сторону при его применении..

Оффлайн 1337

  • Опытный
  • ****
  • Сообщений: 605
  • Репутация: +152/-0
Re: KranK Distorus Maximus собираем вместе!
« Ответ #140 : Марта 09, 2009, 19:18:04 »
А спикосим как подключали ?

Оффлайн noexit

  • Меценат
  • *****
  • Сообщений: 848
  • Репутация: +283/-49
  • [:||\just play/|||:]
    • сайт
Re: KranK Distorus Maximus собираем вместе!
« Ответ #141 : Марта 18, 2009, 17:23:08 »
а где в моске можно купить транзистор 2N5088 и микросхему LM386N-3? можно даже в личку.

Оффлайн DeadStok

  • Частый посетитель
  • **
  • Сообщений: 131
  • Репутация: +22/-0
Re: KranK Distorus Maximus собираем вместе!
« Ответ #142 : Марта 23, 2009, 10:08:25 »
а может кто нить если не сложно растолковать по схеме че каво, я не шарю в графических обозначениях.... тока как конденсаторы выглядят знаю.... а остальное чет не врубаюсь искал по нэту дак что то не нашел... охота по паять а знаний не много..

Оффлайн Seishi

  • Ветеран форума
  • ******
  • Сообщений: 3408
  • Репутация: +106/-0
  • In sludge we trust...
Re: KranK Distorus Maximus собираем вместе!
« Ответ #143 : Марта 23, 2009, 23:08:41 »
DeadStok, так можно было бы и почитать прежде чем что то паять =)

Оффлайн DeadStok

  • Частый посетитель
  • **
  • Сообщений: 131
  • Репутация: +22/-0
Re: KranK Distorus Maximus собираем вместе!
« Ответ #144 : Марта 24, 2009, 02:32:20 »
Цитата: Seishi от Марта 23, 2009, 23:08:41
DeadStok, так можно было бы и почитать прежде чем что то паять =)
да я по читал но некоторые детали так и не нашел что обозначают... я сильно начинающий)

Оффлайн Seishi

  • Ветеран форума
  • ******
  • Сообщений: 3408
  • Репутация: +106/-0
  • In sludge we trust...
Re: KranK Distorus Maximus собираем вместе!
« Ответ #145 : Марта 24, 2009, 06:53:30 »

Оффлайн DeadStok

  • Частый посетитель
  • **
  • Сообщений: 131
  • Репутация: +22/-0
Re: KranK Distorus Maximus собираем вместе!
« Ответ #146 : Марта 24, 2009, 07:15:18 »
о крутотень))) спасибо большое) ;)

Оффлайн Porcupine

  • Новичок
  • *
  • Сообщений: 51
  • Репутация: +2/-1
Re: KranK Distorus Maximus собираем вместе!
« Ответ #147 : Марта 29, 2009, 13:12:34 »
Переименовал все детали на схеме и маркировал обозначения на плате в sprintLayout. Может кто из разбирающихся в этом просмотреть схемы и указать на ошибки? И ещё не разобрался куда в печатку впаять контакты с входного джека.

Оффлайн crowww

  • Частый посетитель
  • **
  • Сообщений: 186
  • Репутация: +122/-0
Re: KranK Distorus Maximus собираем вместе!
« Ответ #148 : Апреля 29, 2009, 06:52:11 »
господа врубающиеся! просветите пожалуйста, на схеме есть R1 4,7MEG и C8 470n, а на печатке их нет и места под них нет, на фотографиях тоже их не увидел, может я что-нибудь путаю?! ???

Оффлайн silverdog

  • Частый посетитель
  • **
  • Сообщений: 243
  • Репутация: +42/-6
Re: KranK Distorus Maximus собираем вместе!
« Ответ #149 : Апреля 29, 2009, 10:03:34 »

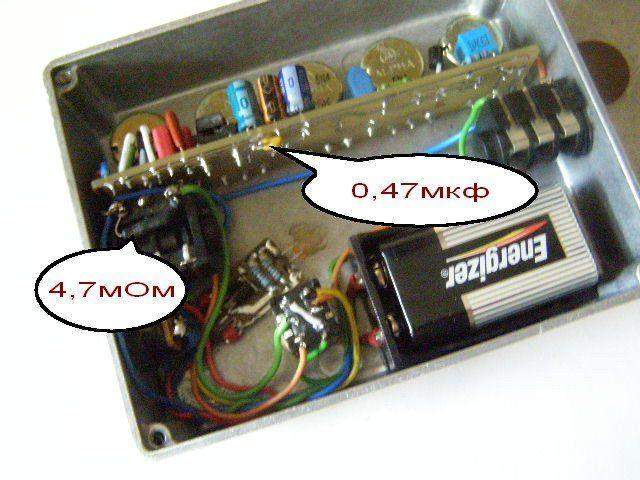

4,7 мегома распаиваются прямо на входном разъёме. Керамика 0,47 мкф на обратной стороне платы.
