silverdog,  спасибо большое, паяю!!!

проверяй еще раз монтаж и детали, все работает и собрано не один десяток раз!

@Ilya@, да, только вот бытует мнение что с номером 3 микруха лучше звучит

Подскажите пожалйуста.. Материалы пока не собирал, но все ж.. После прорисовки дорожек, обязательно плату в раствор кислоты опускать или есть что-то другое?

для сборки понадобятся (слева количество):
Резисторы:
2 - 10кОм
1 - 33кОм
1 - 43 кОм
1 - 56кОм
1 - 100кОм
1 - 430кОм
1 - 1 МОм
1 - 4,7 МОм
1 - 100 Ом
1 - 390 Ом
Переменные резисторы:
1 - 50Ом/50кОм
1 - 0/25кОм
2 - 100Ом/1МОм
1 - 100Ом/250кОм
Конденсаторы (по поводу обозначений не понятно, я привык в фарадах, а это вообще не понятно что..):
1 - 100u
1 - 10 u
4 - 27 n
2 - 4,7 n
3 - 470 n
1 - 470 p
1 - 47u
Транзисторы:
2 - BC550C (PNP)

Операционник:
1 - LM386n-3

**
поясните пожалуста по поводу конденсаторов (емкость и тип)

... и добавил:

и как померять емкость конденсатора, когда она немаркирована? Так понимаю обычным тестером не обойтись...

 а u n p переводятся соответственно как микро, нано и пико ?


... и добавил:

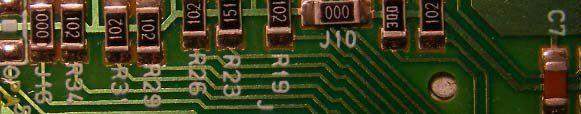

вот черные - сопротивления. Система номиналов такая же, я так понимаю.. Красный - конденсатор... И у меня много таких красных, но там ни одной надписи... пленочные так же выглядят?

а... понял... спасибо...  только на счет u n p подскажите пжл....

Собирал 2 раза.1й раз рисовал плату маркером-не заработала:звук гитары на полной громкости слышен где-то в далеке 2й раз делал ЛУТ-результат тот же.Припаивал выход перед темброблоком-звук есть,но слегка перегруженный,практически чистый с обилием высоких,звук после темброблока см. выше.Питание от батарейки 9В,от нестабилизированного БП-много низкочастотного шума.
Микросхема JR38AD LM386N-1.Купил сразу несколько (в разных магазинах брал) и перепробовал ВСЕ!-всёбестолкууууууу
Транзюки  BC547C(мерил hfe=580)-поставил в монтажные панели(и так и сяк вертел-один хрен )
Кандёры 22нФ-плёнка типа К73-17 4,7нФ-керамика(не бить ногами другого не нашёл,весь город облазил)
Резисторы все номиналы не нашёл,пришлось 4,7МОм и 390кОм из 2х слепить(2+2,7 и 300+130)
Поты 50кОм,1МОм,220кОм,22кОм-линейные вродь(ну какие уж нашёл )

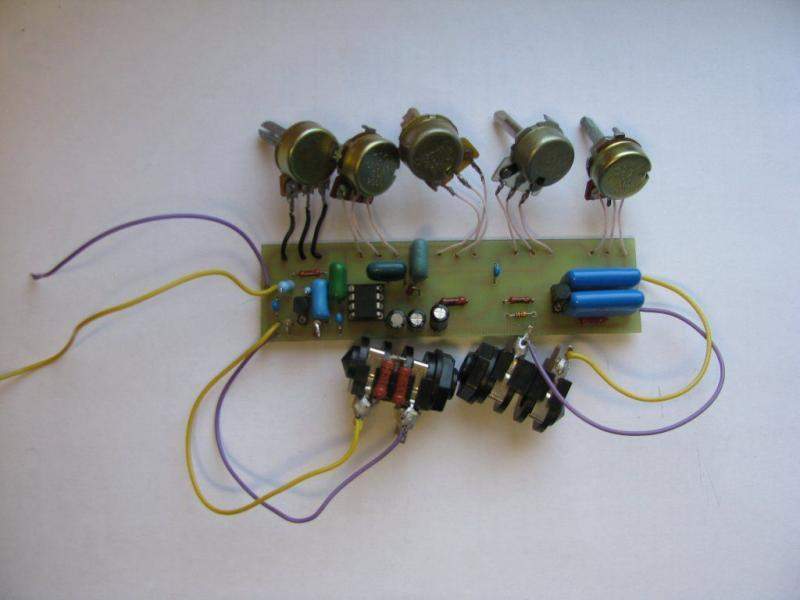

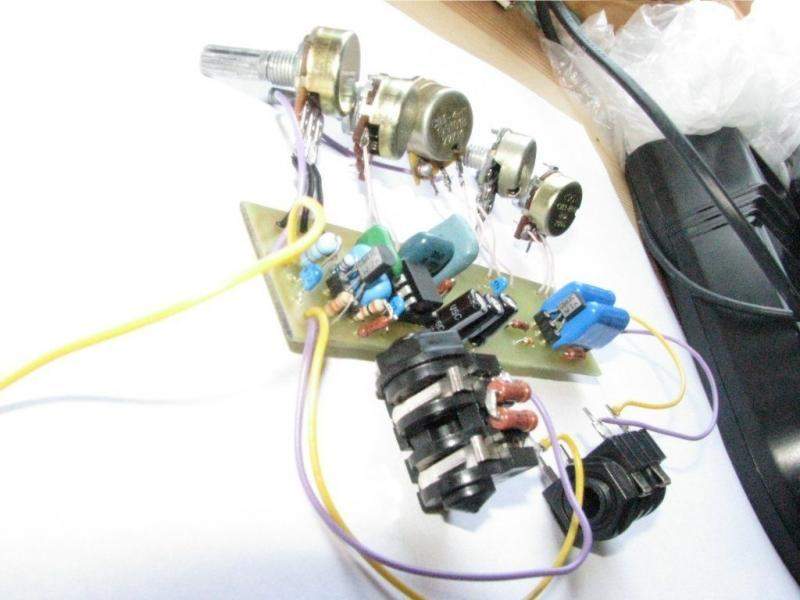

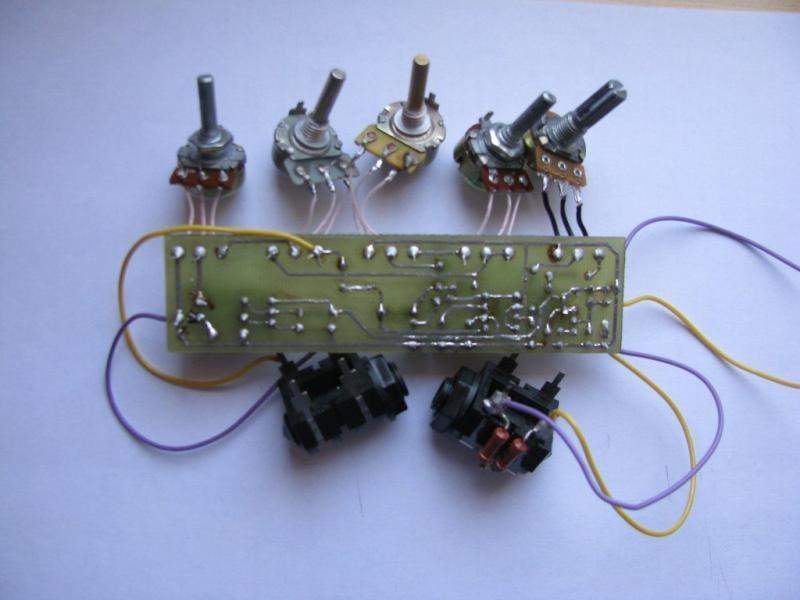

Фотки получившегося прилагаю


... и добавил:

Да!Чуть не забыл спросить что сделать что б заработало?
