Re: KranK Distorus Maximus собираем вместе!
« Ответ #210 : Июня 02, 2009, 08:45:33 »
У меня тоже после 12 часов уже конкретно хай-гейн наступает...

Оффлайн Weiss

  • Эксперт
  • *****
  • Сообщений: 1262
  • Репутация: +126/-3
  • ну... как-то так
Re: KranK Distorus Maximus собираем вместе!
« Ответ #211 : Июня 02, 2009, 22:43:03 »
Цитата: rmck от Июня 01, 2009, 19:28:12
подскажите пожалуйста, диарозон гейна у и ДМ какой? у меня получяется от полной тишины, большая часть кранч-овер, а хайгейн уже только когда гейн близок к максимальным значениям. Что-то это подозрительно, потому как педаль заточена же только под хайгейн. кто подскажет? с гитарой, звучками все точно впорядке.

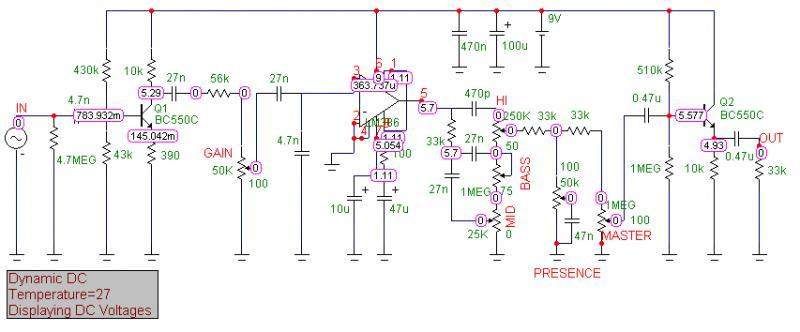

Проверь номиналы резиторов:емиттер тразюка на землю-390 Ом;1-8 нога микросхемы 100 Ом(можно чуть меньше-будет больше гейна) на электролит и на землю.Ну или сам пот проверь.А вообще вот карта напряжений(снимал не я,но снято с рабочей педали)

Оффлайн rmck

  • Завсегдатай
  • ***
  • Сообщений: 377
  • Репутация: +22/-4
  • Зарегистрированный
Re: KranK Distorus Maximus собираем вместе!
« Ответ #212 : Июня 02, 2009, 23:24:43 »
спасибо за карту напряжений, завтра все проверю. резюки проверил, вместо 100 ом поставил в параллель 2 по 100, чтобы получить 50, потому что такого наминала не было.

Оффлайн Yauhen_M_Zdankewich

  • Завсегдатай
  • ***
  • Сообщений: 354
  • Репутация: +45/-1
Re: KranK Distorus Maximus собираем вместе!
« Ответ #213 : Июня 03, 2009, 00:46:54 »
интересная карта. у меня на первом транзисторе 2,9 в - чуть ли не в два раза меньше указанного. Это почему так?
и второй транзистор тут включен несколько иначе, чем на схеме с первой страницы темы . Это на что влияет?

Оффлайн take5

  • Завсегдатай
  • ***
  • Сообщений: 264
  • Репутация: +35/-0
Re: KranK Distorus Maximus собираем вместе!
« Ответ #214 : Июня 04, 2009, 13:27:49 »
Цитата: Yauhen_M_Zdankewich от Июня 03, 2009, 00:46:54
интересная карта. у меня на первом транзисторе 2,9 в - чуть ли не в два раза меньше указанного. Это почему так?
у транзистора коэффициент передачи тока маленький  :rolleyes:

Оффлайн @Ilya@

  • Эксперт
  • *****
  • Сообщений: 1396
  • Репутация: +4338/-464
    • Вконтакте
Re: KranK Distorus Maximus собираем вместе!
« Ответ #215 : Июня 04, 2009, 17:27:32 »
собрал и я схему.
Пока звук такой, работаю над ним, за исполнение не ругать ;)
Писал в линию, сигнал ни какой обработке не подвергал. Положение ручек: гейн - максимум, низкие - максимум, средние - максимум, высокие - не понятно сколько, так как нет переменника пока что, собрана цепочка резисторов на 240кОм (10 потерял где-то  ;D) между средней и крайней правой точкой 100 Ом, мастер - максимум. Сустейна явно не хватает.


... и добавил:

фон от бесперебойника идет, практически рядом стоят.
« Последнее редактирование: Июня 04, 2009, 19:00:33 от @Ilya@ »

Оффлайн Yauhen_M_Zdankewich

  • Завсегдатай
  • ***
  • Сообщений: 354
  • Репутация: +45/-1
Re: KranK Distorus Maximus собираем вместе!
« Ответ #216 : Июня 04, 2009, 19:48:31 »
@Ilya@, судя по гитарам в подписи - стоят там явно не синглы, что объясняло бы, в какой-то степени невысокий уровень сустейна. А транзистор первый какой?

Оффлайн @Ilya@

  • Эксперт
  • *****
  • Сообщений: 1396
  • Репутация: +4338/-464
    • Вконтакте
Re: KranK Distorus Maximus собираем вместе!
« Ответ #217 : Июня 04, 2009, 21:22:04 »
на бридже стоит хамб SD TB-6. транзистор 5088, микросхема n3, резистор перепутал, вместо 430 поставил 470. После замены ситуация поменялась только чуть-чуть..
вот семпл после замены:


... и добавил:

Выпаял я 5088 и вместо него воткнул СВС550С, звук стал сразу интереснее, но гейна не прибавилось. После впайки параллельно резистору в эмиттерной цепи первого транзистора электролитического конденсатора, номиналом 47u гейна сразу стало больше, намного больше, попробую номинал по-больше поставить. Напрягает только фон (завтра с батарейкой попробую) и то, что когда ручка гейна в нулевом положении на выходе нет звука, вообще, как и фона..
В комбо звучит намного лучше, чем в линию. В линию - не хватает баса, а дждж вообще не звучит, разве что на максимальном гейне.
« Последнее редактирование: Июня 05, 2009, 01:20:59 от @Ilya@ »

Оффлайн rmck

  • Завсегдатай
  • ***
  • Сообщений: 377
  • Репутация: +22/-4
  • Зарегистрированный
Re: KranK Distorus Maximus собираем вместе!
« Ответ #218 : Июня 05, 2009, 20:24:43 »
а я ставлю кондер на 47 мкф параллельно резистору на 390ом. и на большом гейне появляется низкочастотное тарахтение, вроде кто-то об этом писал, никто не помнит, как это лечится?

Оффлайн @Ilya@

  • Эксперт
  • *****
  • Сообщений: 1396
  • Репутация: +4338/-464
    • Вконтакте
Re: KranK Distorus Maximus собираем вместе!
« Ответ #219 : Июня 05, 2009, 22:47:35 »
поработал еще чуть, писал так же в линию без какой либо обработки (разве что нормализация 0дб), результат уже лучше, ручка гейна меньше середины даже, пока только не понятно, почему если ручка гейна на нуле на выходе нет звука вообще...: * Untitled2.rar (564.46 КБ - загружено 367 раз.)


Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3358
  • Репутация: +5140/-39
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: KranK Distorus Maximus собираем вместе!
« Ответ #220 : Июня 05, 2009, 23:06:31 »
@Ilya@, внимательно посмотри на схему - движок регулятора сажается на землю. Некоторое минимальное значение гейна можно установить, добавив дополнительный  резистор (номинал - на свой вкус ;)), включенный последовательно в разрыв между нижним по схеме контактом пота и общим проводом.

Оффлайн @Ilya@

  • Эксперт
  • *****
  • Сообщений: 1396
  • Репутация: +4338/-464
    • Вконтакте
Re: KranK Distorus Maximus собираем вместе!
« Ответ #221 : Июня 05, 2009, 23:10:23 »
sbe77, всего-то?  :) хех.. Теперь как бы это дело сделать красиво...

Оффлайн @Ilya@

  • Эксперт
  • *****
  • Сообщений: 1396
  • Репутация: +4338/-464
    • Вконтакте
Re: KranK Distorus Maximus собираем вместе!
« Ответ #222 : Июня 06, 2009, 23:34:55 »
выпаял конденсатор 220u из параллели и стало так  ??? : http://ifolder.ru/12509390

... и добавил:

...еще чуть доработал, извините, я сходу играть не умею, сыграл первую табу попавшуюся ;)
так же грал в линию на бридже.
* line.mp3 (231.21 КБ - загружено 356 раз.)
« Последнее редактирование: Июня 07, 2009, 03:28:01 от @Ilya@ »

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • Репутация: +295/-56
  • БАНя полезна для здоровья (с) ЗОЖ
Re: KranK Distorus Maximus собираем вместе!
« Ответ #223 : Июня 11, 2009, 16:21:41 »
Собственно разминался и записал кранк

Оффлайн @Ilya@

  • Эксперт
  • *****
  • Сообщений: 1396
  • Репутация: +4338/-464
    • Вконтакте
Re: KranK Distorus Maximus собираем вместе!
« Ответ #224 : Июня 11, 2009, 16:22:56 »
спасибо за семплы :alc:
