surfin bird,  R13 -токоограничивающий резистор (ток светодиодов) .  R15  (гридлик)  , должен быть не более указанного в даташитах и раз в 5 больше выходного сопр. предыдущего каскада .

Спасибо! Верно ли понял, что в подобной схеме, но без диодов, резистор R13 не нужен ?

Не нужен .  5-10 КОм надо на панельку 6п3с  паять( антизвонник типа)

Закоротил - звук малость прочистился, дай думаю уточню на всякий пожарный, что ж я сделал то

Экспериментируя с незнакомыми схемами, всегда использую или контактные колодочки, или микропереключатели, чтобы оперативно менять важные схемные номиналы

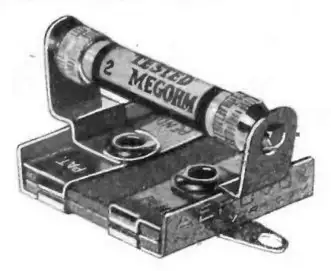

бVя не люблю слово грид лик
в савецкае время чюдесно обходились, а потом... кто прижил это grid leak в обиход, наверное любил слово гульфик; портняжка маць яго
шунт сетки!

  А вот и неправда ваша )))   Я слово "гридлик" знал и применял в разговорах  (радиолюбительских)  примерно в середине 60-х годов прошлого века .  А "подцепил" это слово из разговоров взрослых радиолюбителей )))  Так что применяли его изначально , потом подзабыли -теперь вспомнили .   ))))



Тут такрой вопрос: возможно ли и разумно ли использование стабилитронов ( с соответствующими I и U ) для формирования необходимого  анодам выходных ламп напряжения?  ( К примеру, с выпрямителя имеем  300В, но анодам требуется 100В )

surfin bird, Стабилитроны будут размером немалым да еще и с радиатором.

surfin bird, Ну посчитать же не сложно: минимальный ток стабилизации 5мА. Чисто из опыта могу сказать что нужно сделать его в районе 7-10мА для устойчивой работы. Лампы, для которых стабилизируем питание будут потреблять ещё 5-10мА. (ну или до 30 как ты предполагаешь). То есть получаем, что ток через балластный резистор перед стабилитроном будет равен 10+10(30)=20(40)мА.
Мощность, выделяемая на резисторе равна 50В*20(40)мА=1(2)Вт. то есть резистор нужно взять 2(4)Вт.
Всё вполне компактно получается. И да, стабилитрон на радиатор в обязательном порядке. Но он будет не такой и большой
