Re: Ламповое усиление, делимся полезной информацией.
« Ответ #450 : Декабря 11, 2020, 18:57:58 »
Цитата: Bulldozerrr от Декабря 11, 2020, 15:10:35
Емнип в первой версии там за этим каскадом сразу тонстэк идет.
А полмега на выходе прикрутили уже фендеровые спецы.
На официальной схеме уже в первой версии эти полмега есть, а нижнее плечо 33к и ещё RC цепочка, а оттуда уже темброблок.

... и добавил:

Цитата: Geezer от Декабря 11, 2020, 15:54:31
Сейчас не поленюсь, соберу этот каскад на макете и посмотрю осциллографом, что там реально происходит :)
И ещё туда надо полную амплитуду на вход, т.к. в малосигнальном режиме он не очень-то используется.

... и добавил:

Симуляция анод пятого - зелёный, анод шестого - синий. Канал лид, но с очень уменьшеным регулятором гейна и маленьким входным сигналом. Тем не менее изменение формы симулируется.
(нажмите чтобы показать/спрятать)
« Последнее редактирование: Декабря 11, 2020, 19:22:46 от Rolly »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8127
  • Репутация: +2393/-17
  • Atypique
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #451 : Декабря 11, 2020, 19:48:55 »
Цитировать
И ещё туда надо полную амплитуду на вход
Не надо. Ибо в схеме узла недвусмысленно указан режим анода в TP22: это +213 VDC и 13,4 VAC, то есть такова там амплитуда сигнала.
Можно, конечно, рассчитывать на появление 13,4 V rms или 13,4 V p-p, но в любом случае это будет достаточно далеко от режима явных искажений :)

Оффлайн fewa-watraco

  • Ветеран форума
  • ******
  • Сообщений: 3840
  • Репутация: +622/-82
  • fewtubefx
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #452 : Декабря 11, 2020, 20:01:55 »
Bulldozerrr, а можно ссылки на темы, где этот каскад обсуждали?

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #453 : Декабря 11, 2020, 20:28:47 »
Хотелось бы  разместить на шасси 50 ватного уся 4 или 6  октальных слототов ( для ламп мощника ), к примеру, одна пара слотов для EL34, другая пара для 6L6,  третья пара для KT88. Подключаться к питанию пары ламп будут поочередно. Все это лишь только для удобства, чтобы не дергать туда сюда лампы, смещение и пр.

Вопрос: разумно ли в целях экономии места,  распологать слоты с чередованием

  ( слот 1 -EL34,  слот 2 -6L6,  слот 3 KT88,  слот 4 -ЕL34,  слот 5 -6L6,  слот 6-KT88  )

и если да, то какое минимальное расстояние между соседними баллонами ( к примеру: слот 1 -EL34,  слот 2 - 6L6 ) допустимо?
« Последнее редактирование: Декабря 11, 2020, 20:53:02 от surfin bird »

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8252
  • Репутация: +1847/-248
  • Мнение - не повод получить пулю сразу.
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #454 : Декабря 11, 2020, 20:32:15 »
Цитата: Geezer от Декабря 11, 2020, 19:48:55
Не надо. Ибо в схеме узла недвусмысленно указан режим анода в TP22: это +213 VDC и 13,4 VAC, то есть такова там амплитуда сигнала.
Можно, конечно, рассчитывать на появление 13,4 V rms или 13,4 V p-p, но в любом случае это будет достаточно далеко от режима явных искажений :)
13 Вольт - это не режим, а нормированое напряжение на заданной частоте при заданном напряжении на входе порядка единиц милиВольт. Атака на обычном датчике порядка единиц Вольт.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90129
  • Репутация: +9945/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #455 : Декабря 11, 2020, 20:56:02 »
Rolly, Нормальный хайгейновый хамб спокойно на атаке стреляет под десяток вольт.

surfin bird, Поверь, не надо тебе это. Шаг можно сделать 50мм, чередуй как хочешь. Но по итогу 99% времени будет стоять только определенная пара.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #456 : Декабря 11, 2020, 21:04:45 »
Верю, более 20 лет тесно общался с человеком обладающим экстрасенсорикой! ( чистая правда, сто раз проверял лично и при свидетелях ) Но все равно почему то очень хочеться проверить, тупо для успокоения! ???

Верно ли я понял шо минимум между соседними колбами 5мм ? 50мм -очепятко?
« Последнее редактирование: Декабря 11, 2020, 21:16:08 от surfin bird »

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3973
  • Репутация: +655/-7
  • хейтер и пессимист :crazy:
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #457 : Декабря 11, 2020, 21:15:41 »
surfin bird,
Могу посоветовать посмотреть схему Mesa Blue Angel. Возможно наведёт на некоторые мысли.
Когда то собрал себе мощник оттуда, и пока ни разу не пожалел. Для дома-дивана.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #458 : Декабря 11, 2020, 21:30:39 »
Цитата: Alex_SG от Декабря 11, 2020, 21:15:41
surfin bird,
Могу посоветовать посмотреть схему Mesa Blue Angel. Возможно наведёт на некоторые мысли.
Когда то собрал себе мощник оттуда, и пока ни разу не пожалел. Для дома-дивана.
Спасибо!  Видел эту схемку и комбик такой года три назад у приятеля пробовал,  клин вполне понравился.
А сейчас,  я  испытательный стенд макетю , для подвальчега частного дома,  в чистовом виде будет большое и тяжелое стальное шасси примерно 700×200см
« Последнее редактирование: Декабря 11, 2020, 21:42:33 от surfin bird »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8127
  • Репутация: +2393/-17
  • Atypique
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #459 : Декабря 11, 2020, 22:36:08 »
Цитировать
в чистовом виде будет большое и тяжелое стальное шасси примерно 700×200см
Шасси для Гулливера? :)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90129
  • Репутация: +9945/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #460 : Декабря 11, 2020, 22:51:01 »
surfin bird, Проще попробовать, определиться и забыть. и 50 мм между центрами ламп.

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2808
  • Репутация: +351/-21
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #461 : Декабря 12, 2020, 02:22:53 »
Цитата: Rolly от Декабря 11, 2020, 18:57:58
На официальной схеме уже в первой версии эти полмега есть, а нижнее плечо 33к и ещё RC цепочка, а оттуда уже темброблок.

... и добавил:
И ещё туда надо полную амплитуду на вход, т.к. в малосигнальном режиме он не очень-то используется.

... и добавил:

Симуляция анод пятого - зелёный, анод шестого - синий. Канал лид, но с очень уменьшеным регулятором гейна и маленьким входным сигналом. Тем не менее изменение формы симулируется.
(нажмите чтобы показать/спрятать)
Уел. Я вот в своих симуляциях влияние формы сигнала с предыдущих каскадов не учитывал. Будем знать.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #462 : Декабря 12, 2020, 08:03:47 »
Цитата: Geezer от Декабря 11, 2020, 22:36:08
Шасси для Гулливера? :)
  О, да, чет великовато вышло  :D

... и добавил:

Цитата: AZG от Декабря 11, 2020, 22:51:01
surfin bird, Проще попробовать, определиться и забыть. и 50 мм между центрами ламп.
Ну, это ж будет усь-испытательный стенд, на нем всего должно быть много::  и слотов и потов и свичей,  индикаторов.   ??? Планирую всяко-разные лампочки периодически приобретать, пробовать, сравнивать , а ухи (мои лично ) способны помнить звук не более  десятка секунд  ??? Покудва лампы поменял - ужо все четные и нечетные гармоники позабывал-поперепутывал  :D
« Последнее редактирование: Декабря 12, 2020, 11:21:02 от surfin bird »

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3973
  • Репутация: +655/-7
  • хейтер и пессимист :crazy:
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #463 : Декабря 12, 2020, 09:33:44 »
surfin bird,

На счет испытательного стенда.

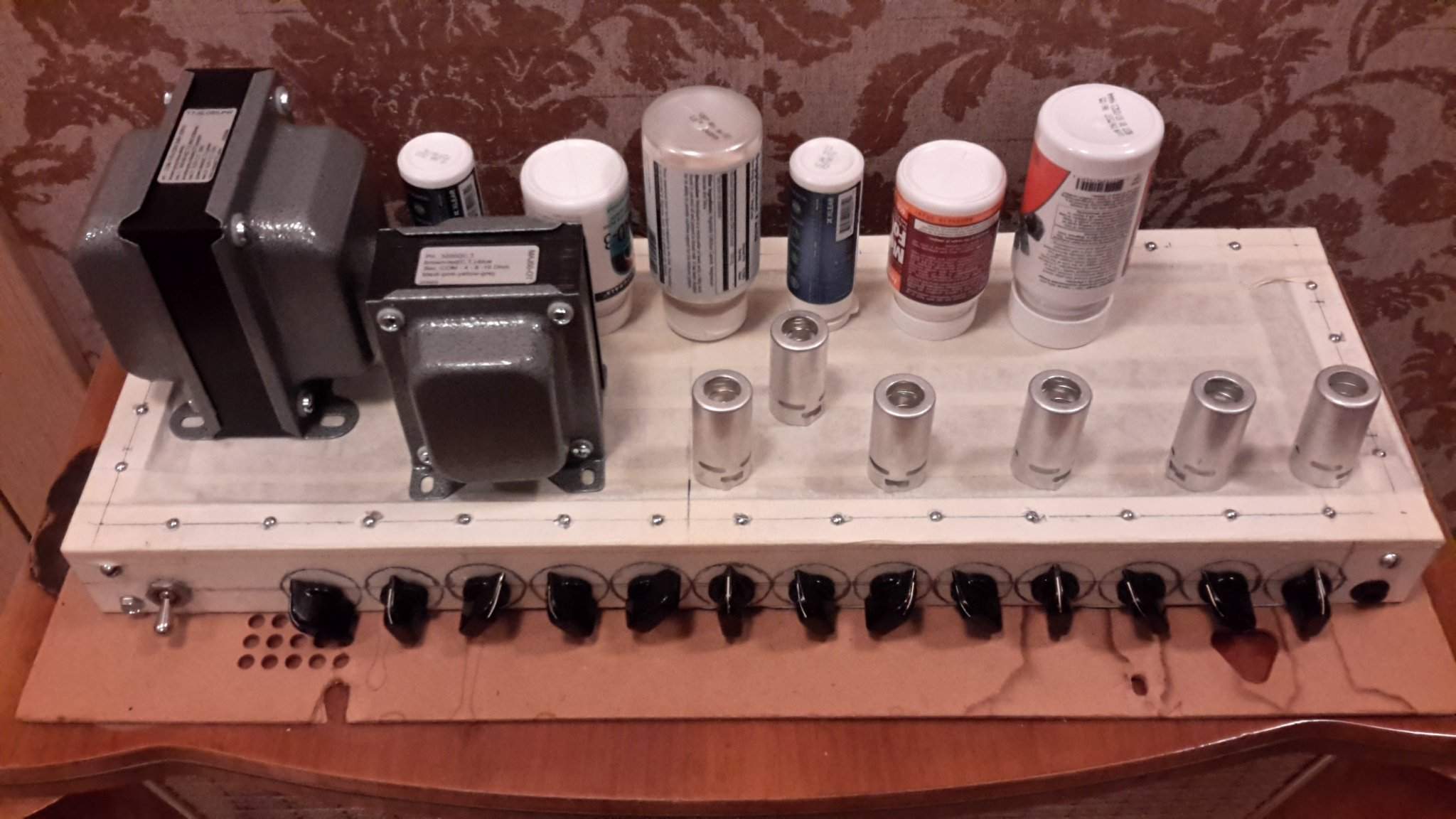

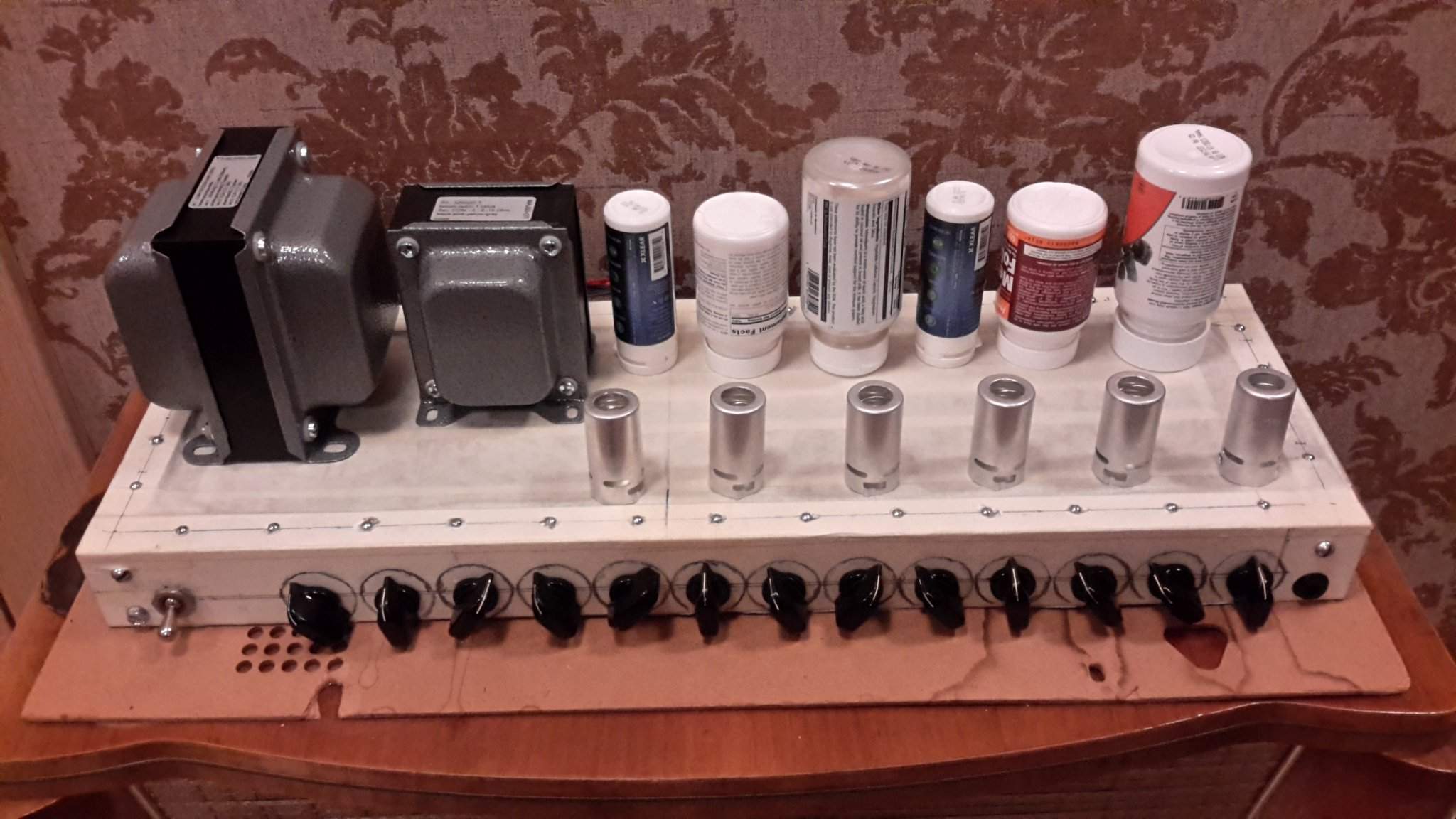

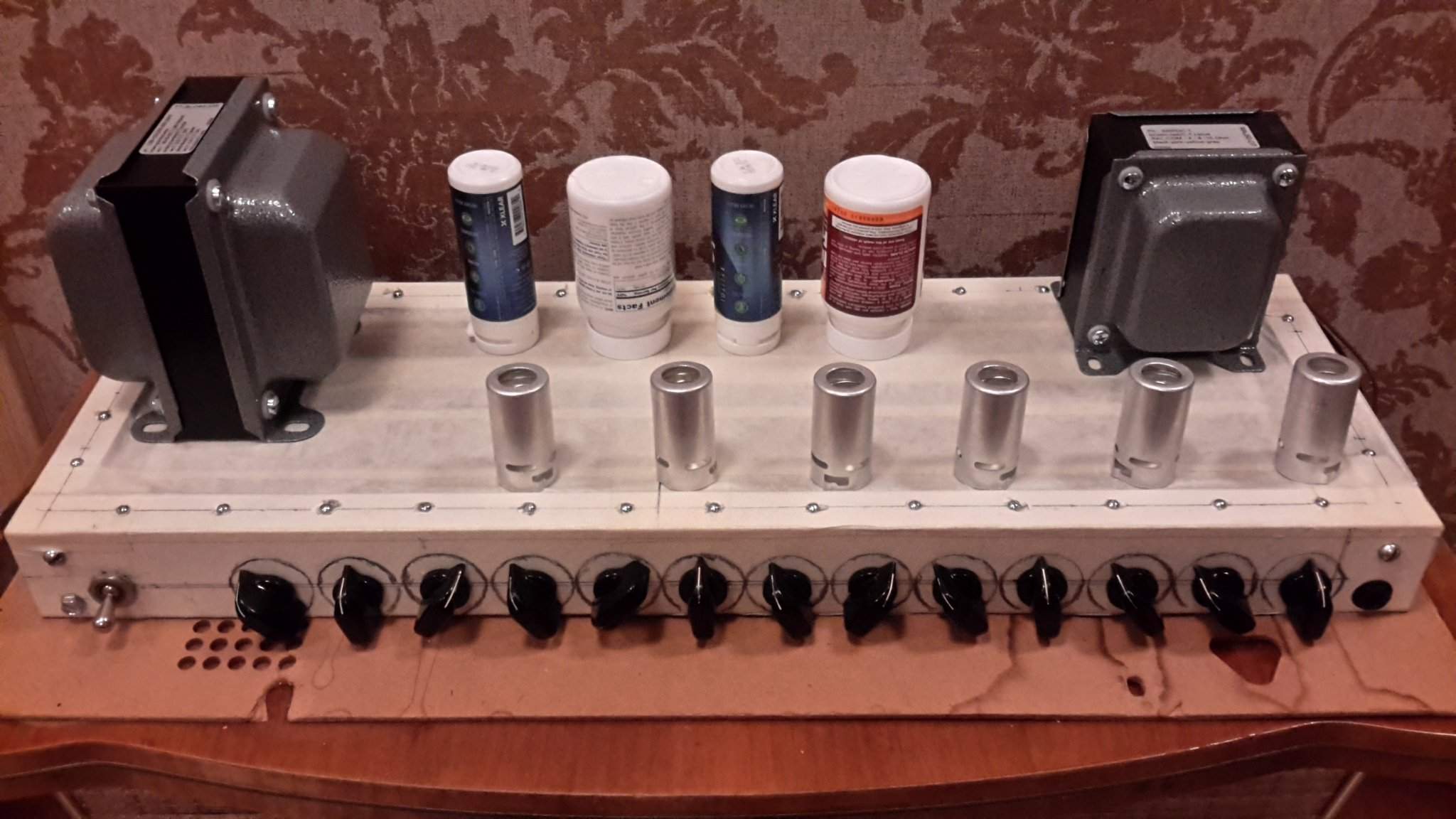

На фотках упомянутый мной Mesa Blue Angel. Картинкам больше 15 лет, практически макет ещё, но идея думаю понятна - Шасси с "универсальным усилителем мощности и сменные модули предусилителей. А потом я узнал что у Randall есть серия усилителей MTS, знакомые помнится смеялись, что они украли у меня идею :D

Плата модуля делается утюгом за полчаса, ну и при отладке нет необходимости вертеть на столе тяжеленное шасси.




... и добавил:

У папочки Смитта это конечно выглядит круче, но это совсем не для макетирования




« Последнее редактирование: Декабря 12, 2020, 09:43:41 от Alex_SG »

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #464 : Декабря 12, 2020, 12:16:31 »
 :good: Идеи, как говорил классик, "летают в воздухе" !   Походу и другие сукины дети в очередь выстраиваются

https://www.synergyamps.com/

В контексте "разделяй и властвуй"  мну озабочен еще более высокой степенью фрагментации функциональных узлов уся.  ???  Очень чешется, воспользовавшись временным отсутствием санитаров, овладеть вселенной ширее и глубжее,  разместив на одном шасси основные наиболее популярные разновидности ламповых каскадов встречающиеся в усях, и коммутировать их ( либо немного  корректировать их режимы и элементную базу не переживая за ее габариты и за количество паек монтажных плат )  до полного удовлетворения  ;D

https://www.anekdot.ru/id/-441400006/

ps

https://www.mojotone.com/amp-parts/Chassis-Stands/Chassis-Stand

http://www.jessepinion.com/2018/01/16/guitar-amp-chassis-cradle/



« Последнее редактирование: Декабря 12, 2020, 13:15:07 от surfin bird »
