Re: Ламповое усиление, делимся полезной информацией.
« Ответ #420 : Декабря 02, 2020, 21:56:29 »
Цитировать
Одна картинка -малоинформативно
Будут и ещё картинки. Только я их лучше опубликую в своей теме :)

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #421 : Декабря 05, 2020, 20:08:37 »
Поленился сделать примитивную трафаретную пластину с двумя-тремя отверстиями,  дабы тупо дрелить дырки под поты через нее, и вот рукосуйский результат, одно отверстие ушло вниз,  миллиметра на полттора,  :pozor: теперь  спасет только напилинг  :dash: За фальшпанелью-накладкой косяк, разумеется,   сокроется, но осадочек неприятный в карме остается  :(
« Последнее редактирование: Декабря 05, 2020, 20:19:08 от surfin bird »

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2272
  • Репутация: +656/-4
  • Long live Rock-n-Roll !!
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #422 : Декабря 05, 2020, 20:23:59 »
surfin bird,  Нужно  после разметки  1,5мм сверлом просверлить , а потом  требуемого  (6-8мм) диаметра .   И трафарет не нужен. :)  В школе же учили на уроках труда. :)

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #423 : Декабря 05, 2020, 20:47:59 »
Примерно так и было, сначала двойкой, потом пятеркой, потом шестеркой, апосля метчиком 7×0,55  - на этой хате сверла почти все  оказались лысые, пришлось метчик 50х годов задействовать, мог спокойно прогулятся в хозмаг, купить свежие, но тупанул, прям ненавижу себя за этот дебильный "азарт"  :(

ps Дык, трудовик этот тот еще хроник был , куле  ???  :D
« Последнее редактирование: Декабря 05, 2020, 21:46:39 от surfin bird »

Оффлайн Красный металлист

  • Частый посетитель
  • **
  • Сообщений: 213
  • Репутация: +190/-4
  • Je suis Charlie.
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #424 : Декабря 05, 2020, 20:49:36 »
Среди мастерового люда, хорошим тоном считается накернивать заготовку, прежде чем сверлить. С тем умыслом, чтобы сверло не гуляло туды-сюды.

P.S. Трафарет же для сверления, среди мастеровых принято величать "кондуктор".

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90125
  • Репутация: +9944/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #425 : Декабря 05, 2020, 20:59:43 »
Метчиком то зачем?  ??? :crazy:

Ну и просто отверстие напильником круглым в место и далее закрыть безобразие гайкой и ручкой пота.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.)
« Ответ #426 : Декабря 05, 2020, 21:00:44 »
Люминь мягкая, двойкой все пробоины четко по линии  легли,  шестеркой разок оторвал шельмец, спуск у макиты сдернул   ???

... и добавил:

Цитата: AZG от Декабря 05, 2020, 20:59:43
Метчиком то зачем?  ??? :crazy:

Ну и просто отверстие напильником круглым в место и далее закрыть безобразие гайкой и ручкой пота.
  Нету в этой палате сверла-семерки ( санитары, те что поумнее подались в бомбилы, остальные с голодухи поубивали друг дружку  :crazy: ) , есть только метчик, пришлось им резьбу нарезать, сильно приспичило поты поставить, ручки покрутить  :D  Оно верно, под шайбой с гайкой  изьяна видно не будет даже без лицевой панели.

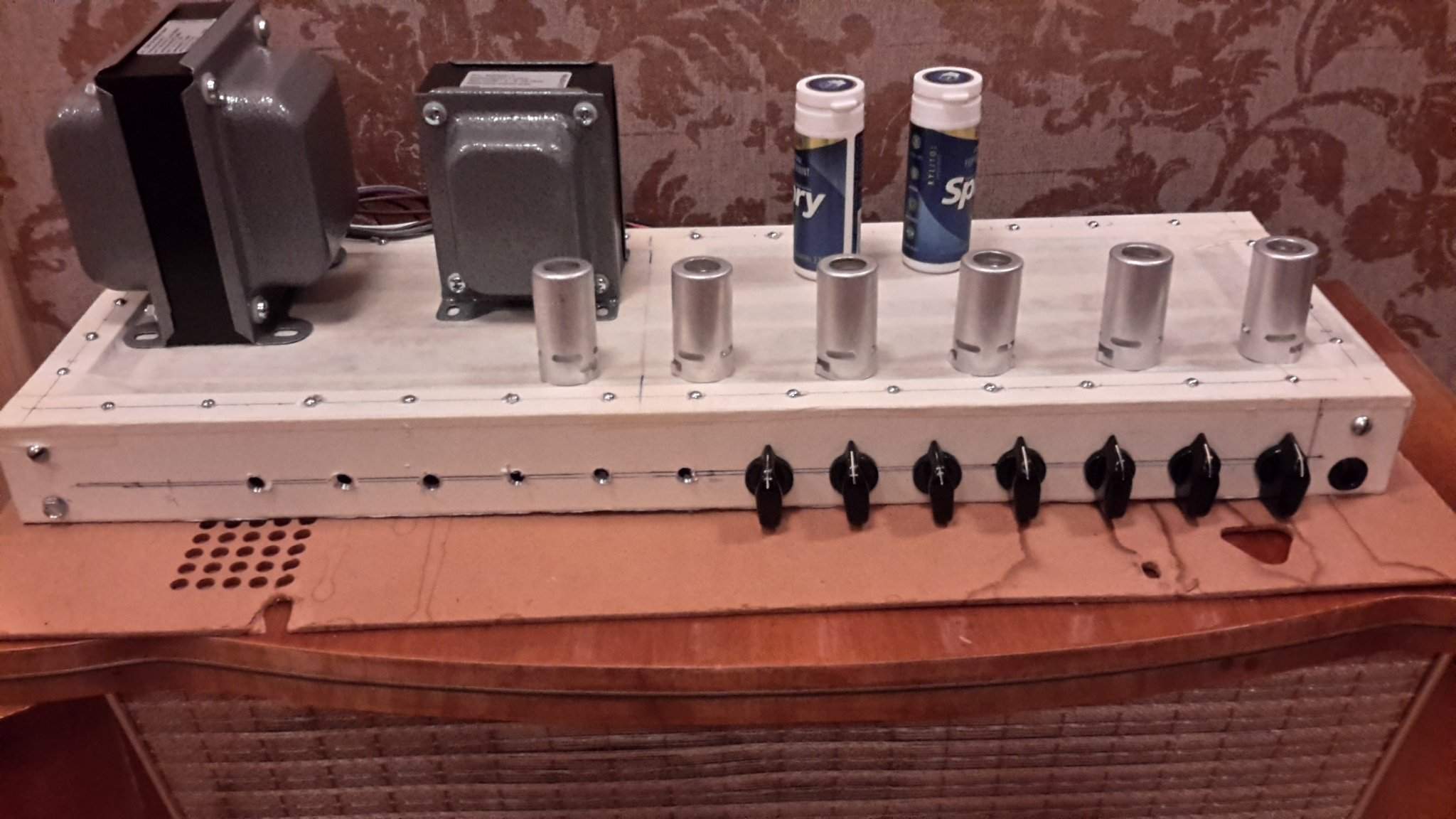

Вринципе,  это шасси для макета, три рубля ему стоимость, нашел тут на балконе уголок оставшийся после ремонта, в гараже пару отрезков дюралевого листа, вот и забубенил. Хоцца разные компоновки на халяву пробовать  8)  , к примеру ,  облажался с отверстиями (или их расположением) на передней панели, отвинтил фасадный уголок-новый привинтил. Лохонулся на чердаке шасси - снял дырявый шифер, новый постелил  :crazy:
« Последнее редактирование: Декабря 05, 2020, 21:54:59 от surfin bird »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2682
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #427 : Декабря 06, 2020, 10:50:21 »
Вот как раз вот это "постепенное" сверление, типа, сначала двойкой, потом четверкой, пятеркой, семеркой - как раз и дает больше неточностей. Разметил керном, просверлил тонким 1.5-2 мм, и затем сразу сверлом в размер, без промежуточных. Я под потенциометры сверлю восьмерку, что дает некоторую свободу, и скрадывает неточности, к тому же, после покраски порошком, семерку приходилось заново засверливать, слой краски достаточно толстый, и потенциометры не заходили.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8126
  • Репутация: +2393/-17
  • Atypique
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #428 : Декабря 06, 2020, 11:28:59 »
Год уже как пользуюсь коническим ступенчатым титановым сверлом 3...13 мм.
Дюраль или силумин сверлит отлично, с центровкой проблем нет, но при сверлении надо бдеть, чтобы не проскочить в следующий диаметр.

Вообще-то мы тут занимаемся оффтопом - тема называется Ламповое усиление, а не Слесарные работы  ;)
« Последнее редактирование: Декабря 06, 2020, 11:38:44 от Geezer »

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #429 : Декабря 06, 2020, 11:42:32 »
Цитата: Medvedeff8 от Декабря 06, 2020, 10:50:21
Вот как раз вот это "постепенное" сверление, типа, сначала двойкой, потом четверкой, пятеркой, семеркой - как раз и дает больше неточностей. Разметил керном, просверлил тонким 1.5-2 мм, и затем сразу сверлом в размер, без промежуточных. Я под потенциометры сверлю восьмерку, что дает некоторую свободу, и скрадывает неточности, к тому же, после покраски порошком, семерку приходилось заново засверливать, слой краски достаточно толстый, и потенциометры не заходили.
Спасибо! В следующий раз учту это, + другие идеи-рацухи, пришедшии в процессе изготовления "первого блина"  :alc:

... и добавил:

Цитата: Geezer от Декабря 06, 2020, 11:28:59
тема называется Ламповое усиление, а не Слесарные работы  ;)
Отслушал детальки: конденсаторы КМ,  КТ,  K31-11 сувал в брайты ,  сравнивал с Сильвермикой ,  мика имхо хужее, возможно качество ее уже не то  ???  Лучше всех зашли трубчатые ! к 31-11 тоже не плохо.
« Последнее редактирование: Декабря 06, 2020, 12:21:17 от surfin bird »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90125
  • Репутация: +9944/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #430 : Декабря 06, 2020, 12:26:16 »
surfin bird, я много раз писал, что в брайты не надо Мику. Синюю керамику туда. Можно и рыжую, если хочется больше махровости.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8126
  • Репутация: +2393/-17
  • Atypique
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #431 : Декабря 06, 2020, 12:51:04 »
Цитировать
Отслушал детальки
Перед отслушиванием промерил ёмкость конденсаторов или же удовлетворился написанному на них? Разброс в 10% не такое безобидное дело ;)

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #432 : Декабря 06, 2020, 16:47:14 »
Цитата: Geezer от Декабря 06, 2020, 12:51:04
Перед отслушиванием промерил ёмкость конденсаторов или же удовлетворился написанному на них? Разброс в 10% не такое безобидное дело ;)
  Проверял RLС метром,  но таким разбросом в данном случае не заморачивался, т.к. "характер звучания" вышеперечисленных кондеров с подобным изменением их емкости имхо не меняется.

А как правильно ( ну или на жаргоне мастеровых- амп-крафтеров ) называются межкаскадные корректирующие цепочки типа 470пик параллельно 470ком?
« Последнее редактирование: Декабря 06, 2020, 21:24:51 от surfin bird »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8126
  • Репутация: +2393/-17
  • Atypique
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #433 : Декабря 06, 2020, 20:22:42 »
Цитировать
А как называются межкаскадные корректирующие цепочки типа 470пик параллельно 470ком?
Они называются "обгонные", а если на рунглише, то "брайтовые" :)

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1063
  • Репутация: +366/-2
  • yo yoda
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #434 : Декабря 07, 2020, 11:42:51 »
Цитата: surfin bird от Декабря 06, 2020, 16:47:14
А как правильно ( ну или на жаргоне мастеровых- амп-крафтеров ) называются межкаскадные корректирующие цепочки типа 470пик параллельно 470ком?
по буржуйски это:
treble peaking stage
