Finisterra, Ну для начала провода разведи друг от друга, это реально паучье гнездо
Вот хотябы так как в оригинале:
https://guitarplayer.ru/img/images/2009/0207_42_5c1-inside.jpg
Ну и 100 Ом на землю как у меня, посмотрим что даст.

У меня корпус не был присоединен к земле вообще. Вот.

Сейчас уже сделал шину, прикрепил ее, заземлил в одной точке.
Питание ламп сделал через землю - 100 Ом, как dj_san, говорил.
Перепаиваю всю схему с целью сокращения числа проводов и их длины, да чтобы путались поменьше.
Сейчас сестра легла спать, прогнала... Завтра допаяю, отпишу о результатах. А вообще пока что смотрися гораздо более культурно! Да и паять легче - сказывается появление опыта

Homos, у меня все как в оригинале и ничего не фонит. А "пробуем так" это рассчитанный вариант? Приведи формулы, или хотябы то, откуда взято это.

dj_san проверенный лично мной вариант. этого достаточно? немного измененный вариант предложения Eanot'a по использованию 6ж8.

у 6Ж8 есть дефект промежутка катод-подогреватель, из-за чего имеем непотребно высокий уровень фона. А в слаботоковом режиме оригинальной схемы Чемпа 5С1 это проявляется еще сильнее.

пробовал и стандартное включение. специально макетил оба варианта. а вообще - пох. как желаете.

Вот с этого места поподробнее)
Я беру контакт накала, который идет не к лампам, а к земле и кидаю его на землю через 100 Ом?

Finisterra, именно, т.е заменяешь проводок на резюк. А и не забудь ноги накала отсоединить от общего провода массы, а то в резисторе смысла не будет.

Хм, я один резистор ставил, от одного из проводов накала


... и добавил:

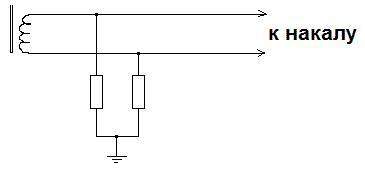

_SlipknoT_, а я и не говорил что провода накала не должны идти к накалу, я вот что имел ввиду
было :


стало:

Тоже самое и со второй лампой.
Получается что одна нога катода общая и идет от транса, другая раздельная и у каждой лампы посредством 100 Ом "опускается" на землю.

ну офигительно чочо ))) понятен при ~1вольте на накале никаких шумов на 6ж8 )))) аллля, спасибо, поржал с утра ))
