Re: Ламповый комбо - Строю Чамп
« Ответ #210 : Ноября 22, 2009, 01:32:53 »
похоже на питание,да.Какие кондёры сейчас в питании стоят?

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Репутация: +404/-10
  • Simplicity is the ultimate sophistication
Re: Ламповый комбо - Строю Чамп
« Ответ #211 : Ноября 22, 2009, 01:57:57 »
Finisterra,  думаю может помочь+ еще провести ряд мер, развести подальше силовик и выходник, внимательно посмотреть внутренний монтаж на предмет вышеупомянутых "земляных петель" ну и развести подальше сетку, накальную от высоковольных цепей...

... и добавил:

Surch,  кстати да можно фильтрами снабдить диодный мост.

Оффлайн Finisterra Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 418
  • Репутация: +19/-1
    • Мой личный сайт
Re: Ламповый комбо - Строю Чамп
« Ответ #212 : Ноября 23, 2009, 23:36:04 »
Привет =)

Собиралось все строго по схеме
http://guitarplayer.ru/index.php?topic=104468.0
Кондеры ровно указанные на схеме

Сегодня повалил выходной трансформатор на бок. Фона стало по ощущениям меньше, но все равно его несносно много. Что посоветуете?
Что там с фильтрами в диодном мосту? Я почти уверен, что проблема в питании, но как ее лечить?

ПС Про разводку земли я помню - отправился читать статью.

... и добавил:

Прочитал и осознал статью про земли.
К чертям.
Буду искать новую крышку и переделывать все с нуля - ошибок тут довольно =)

... и добавил:

Да, и монтаж буду делать на печатках на турретах, благо, заимел их в воскресенье  8)
« Последнее редактирование: Ноября 24, 2009, 00:12:43 от Finisterra »

Оффлайн Finisterra Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 418
  • Репутация: +19/-1
    • Мой личный сайт
Re: Ламповый комбо - Строю Чамп
« Ответ #213 : Ноября 26, 2009, 00:59:40 »
Итак, что сделано.

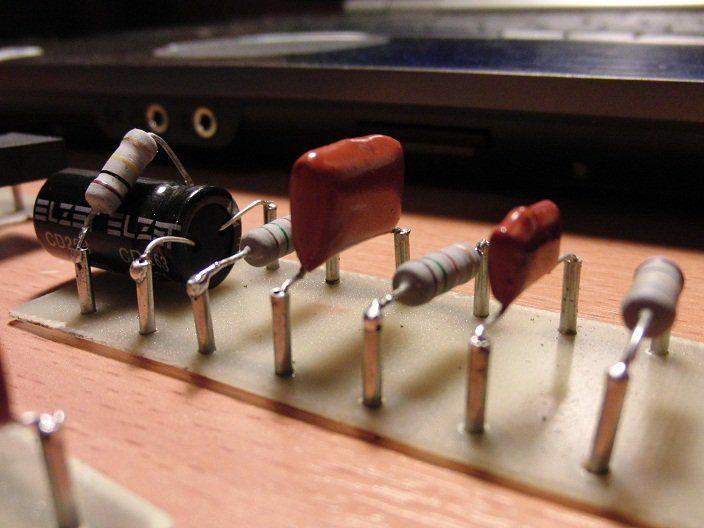

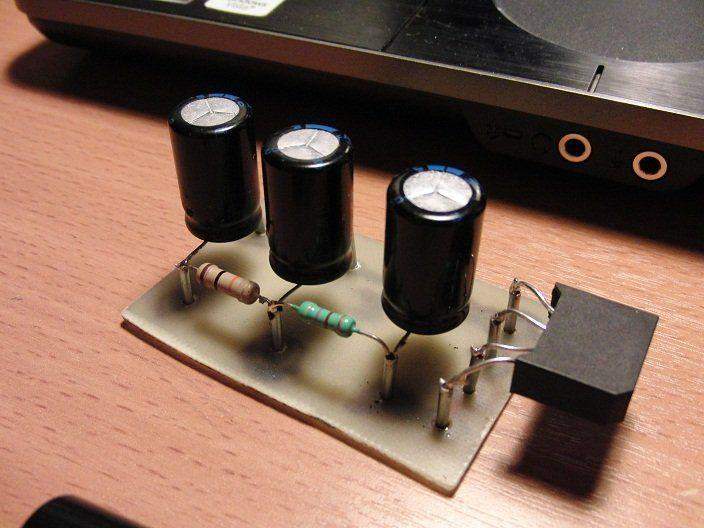

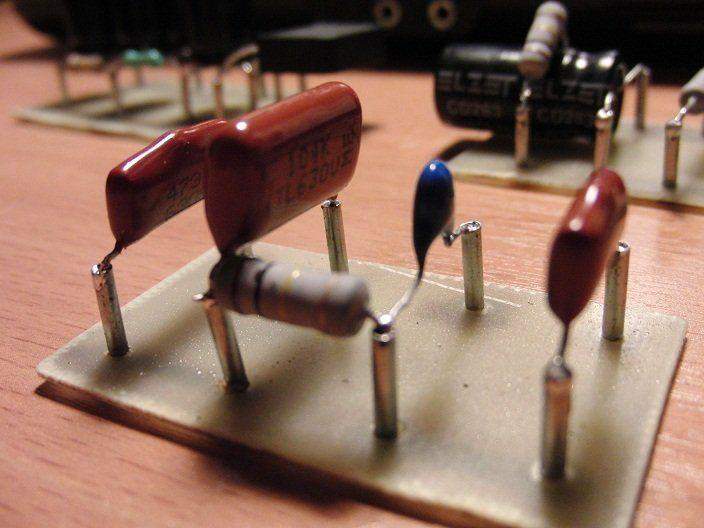

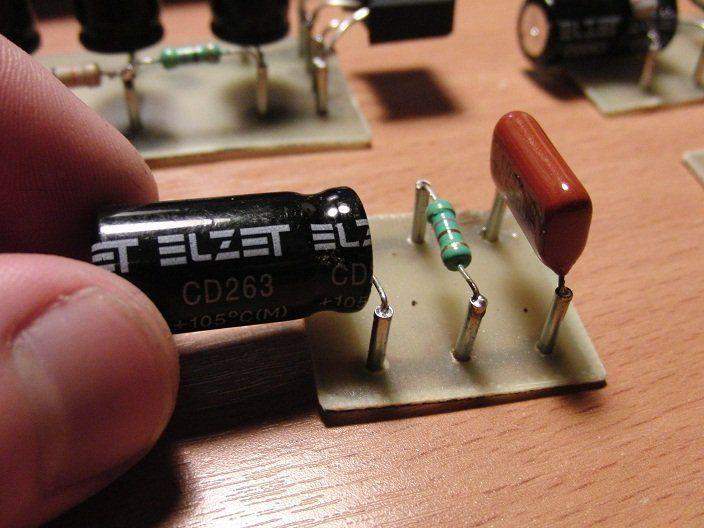

За сегодня снял весь старый монтаж, спроектировал, нарисовал, протравил платы, поставил турреты и припаял детали. Делалось все с учетом статьи про разведение земли. Одна плата - питание и его выпрямление, вторая - тембр-блок, третья и четвертая - первый и второй каскад. С каждой платы будет уходить своя земля в общую звезду.

Это разумное решение разведения земли? Или тут тоже ошибка, вызывающая фон?

Оффлайн SanderZ

  • Опытный
  • ****
  • Сообщений: 688
  • Репутация: +56/-1
  • диванный рукосуй
Re: Ламповый комбо - Строю Чамп
« Ответ #214 : Ноября 26, 2009, 07:56:01 »
Мне кажется, что плат многовато. Я бы сделал одну, чтобы конденсаторы фильтра БП были максимально близко к своим каскадам. Землю шиной от входа к выходу, с подключением корпуса в одной точке.

Оффлайн Finisterra Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 418
  • Репутация: +19/-1
    • Мой личный сайт
Re: Ламповый комбо - Строю Чамп
« Ответ #215 : Ноября 26, 2009, 18:27:21 »
Цитата: SanderZ от Ноября 26, 2009, 07:56:01
...чтобы конденсаторы фильтра БП были максимально близко к своим каскадам...
А зачем? Так фона меньше? Я думал, от этого вообще не зависит... Или практика показывает, что нет?

Оффлайн SanderZ

  • Опытный
  • ****
  • Сообщений: 688
  • Репутация: +56/-1
  • диванный рукосуй
Re: Ламповый комбо - Строю Чамп
« Ответ #216 : Ноября 26, 2009, 18:31:02 »
У меня после переноса конденсаторов с отдельной платы на основную фон практически исчез. Правда, я ещё много чего изменил, но и это тоже внесло свой вклад. Да, и легче собирать на одной плате. Тем более Чамп, там и разносить-то нечего...
Вот мой усилитель. Четыре платы - основная, БП, посыл-возврат эффектов, спикосим. Фона нет...

« Последнее редактирование: Ноября 26, 2009, 18:32:49 от SanderZ »

Оффлайн Finisterra Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 418
  • Репутация: +19/-1
    • Мой личный сайт
Re: Ламповый комбо - Строю Чамп
« Ответ #217 : Ноября 26, 2009, 18:32:23 »
Делал просто на обрезках. Ну, сейчас-то уже сделано, но учту, что это может внести свою лепту в фон, спасибо!  :)

Оффлайн Finisterra Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 418
  • Репутация: +19/-1
    • Мой личный сайт
Re: Ламповый комбо - Строю Чамп
« Ответ #218 : Ноября 29, 2009, 00:12:12 »
Доделал все на турретах, вроде как с землей проблем быть не должно, а фон остался. При закороченном входе - все тот  же фон. Грешу на питание...

Ребят, дайте совет, че делать? Как можно еще отфильтровать питание, чтобы понять, в нем проблема или нет? Увеличить емкость конденсаторов в фильтре?

Оффлайн kinoman

  • Живу на форуме
  • *******
  • Сообщений: 19810
  • Репутация: +1778/-77
  • Тут каг бе подпись.
Re: Ламповый комбо - Строю Чамп
« Ответ #219 : Ноября 29, 2009, 00:19:50 »
ты трансформаторы то переставил правильно, как я написал?

Оффлайн Finisterra Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 418
  • Репутация: +19/-1
    • Мой личный сайт
Re: Ламповый комбо - Строю Чамп
« Ответ #220 : Ноября 29, 2009, 00:21:16 »
Да, ось силовика вертикальная, выходник лежит на боку.

Оффлайн kinoman

  • Живу на форуме
  • *******
  • Сообщений: 19810
  • Репутация: +1778/-77
  • Тут каг бе подпись.
Re: Ламповый комбо - Строю Чамп
« Ответ #221 : Ноября 29, 2009, 00:29:34 »
как у тебя сейчас организовано питание, какой диодный мостик, какие номиналы в рц-фильтре?Имеется ли главная звезда на первом кондере соединенном с корпусом в этом же месте?

... и добавил:

может я не углядел ,если ты писал: накал заземлен?
« Последнее редактирование: Ноября 29, 2009, 00:31:17 от kinoman »

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10497
  • Репутация: +689/-326
  • DIY - my life
Re: Ламповый комбо - Строю Чамп
« Ответ #222 : Ноября 29, 2009, 00:31:38 »
Finisterra, ты лучше распиши, дроссель то у тя есть? И какие кандеры ты туда поставил!

Оффлайн kinoman

  • Живу на форуме
  • *******
  • Сообщений: 19810
  • Репутация: +1778/-77
  • Тут каг бе подпись.
Re: Ламповый комбо - Строю Чамп
« Ответ #223 : Ноября 29, 2009, 00:32:36 »
он писал, что дросселя нет.

Оффлайн Finisterra Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 418
  • Репутация: +19/-1
    • Мой личный сайт
Re: Ламповый комбо - Строю Чамп
« Ответ #224 : Ноября 29, 2009, 00:48:23 »
_SlipknoT_, кондеры ровно по твоей схеме (в смысле номиналов). Фирмы видны на фотках плат...

Дросселя нет. Земля - одна звезда, в ней сходятся земли от первого и второго каскадов, питания, тембр-блока, входного гнезда. Накал через 100омники заземлен, диодный мостик с запасом в несколько раз по току... Там 5А вроде.
