Автор Тема: Ламповый комбо - Строю Чамп  (Прочитано 51547 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Ламповый комбо - Строю Чамп
« Ответ #360 : Апреля 11, 2010, 11:34:12 »
Mojo, для начала отключи тембрблок и пусти сигнал напрямую, как в оригинале. Затем померь все напряжения которые выдаёт источник питания. На всех трёх электролитах, на анодах и катодах ламп. Ну и схему давай по которой делал, наверняка внёс какие то свои изменения ;)

Оффлайн Mojo

  • Новичок
  • *
  • Сообщений: 52
  • Репутация: +0/-0
Re: Ламповый комбо - Строю Чамп
« Ответ #361 : Апреля 11, 2010, 14:05:00 »
фе... лениво :)
Поразмыслил - устраивает то, что есть.

http://guitaramps.ru/Schematic/Fender/Fender%20Champ%20%20Amp%205C1.jpg
http://www.schematicheaven.com/fenderamps/twin_reverb_ab763_schem.pdf   <- из этого ТБ.
схема вот, сказал же, что 5с1.

Номиналы все, как на схеме - не менял ничего. Только токи другие - что транс выдал, то и есть. ТАН-6 у меня.

Как в оригинале - возбуд идёт огромный, поэтому что-то полюбился мне ТБ  :)




Есть какие-нибудь схемы выше по мощности, сложности и интересности?  :rolleyes: Взор пал на жсм800 и 18ватт, первого нашёл тучу разных схем - в ступоре. А 2го кучи разных вариаций.  :pozor:  Каких-то принципиальных пожеланий по "стилю" звука не имеется - не приверженец определённых жанров. Единственное требование - относительная доступность деталей и проверенная схема, ну и наличие человека, который в перспективе может советом помочь  :-[

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Ламповый комбо - Строю Чамп
« Ответ #362 : Апреля 11, 2010, 15:40:16 »
Получается, что ты чамп на полпути бросаешь и JCM800 тебе подавай?  :7:

Возбуд у тебя потому что, проблемы с разводкой. При увеличении сигнала (громкости) появляется возбуд. Темброблок гасит сигнал, он становится слабее и возбуда нет. Но и кранча не будет. Если чамп не можешь "укротить", то JCM800 лучше не начинай, расстроишься сильно  :hmmm:

Оффлайн banzai-che

  • Эксперт
  • *****
  • Сообщений: 1071
  • Репутация: +19/-1
Re: Ламповый комбо - Строю Чамп
« Ответ #363 : Апреля 11, 2010, 15:43:59 »
Mojo, runing в целом прав, чамп до ума лучше довести - вещь полезная в хозяйстве + опыт.
На схематикхэвене схемы чампов прям с топологией постарайся делать близко к оригиналу.

Ну а по вопросу:
 jcm800 + 15-18ватт оконечника - идеальное сочетание.
http://www.schematicheaven.com/marshallamps/jcm800_lead_mstvol_50w_2204.pdf
http://www.schematicheaven.com/marshallamps/jcm800_studio15_15w_4001.pdf

Детали... да они везде одинаковые =)
А советом здесь помогут всегда.

Еще совет, как будешь браться за маршаллойд - посмотри лэйауты оригинальные и сделай что-то подобное, иначе можно попасть на фоны, свиты и тд и тп.

Оффлайн Mojo

  • Новичок
  • *
  • Сообщений: 52
  • Репутация: +0/-0
Re: Ламповый комбо - Строю Чамп
« Ответ #364 : Апреля 11, 2010, 16:09:34 »
runing, banzai-che, не бросил ничего. Что-то совсем переделывать - на новом шасси уже. А с этим ещё не решил. У отца есть знакомый, который железом занимается, хочу как-то через него сделать нормальное, аккуратное шасси. Переставить чамп туда, но с дросселем, бумагой в питании, переключателем кен-мост и ручкой гейна. На этом обрубышном шасси это неосуществимо. МБГО в питании субъективно понравились больше - втыкал уже. Ну и разводку по фен-шую. Но вот только сделать это в ближайшее время не выйдет - из-за отсутствия шасси.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Ламповый комбо - Строю Чамп
« Ответ #365 : Апреля 11, 2010, 16:22:59 »
Цитата: Mojo от Апреля 11, 2010, 16:09:34

runing, banzai-che,Что-то совсем переделывать - на новом шасси уже. [...] Но вот только сделать это в ближайшее время не выйдет - из-за отсутствия шасси.

Ну тогда "забей" на всё, садись смотри телевизор, пока не наступит то самое время  :)

Оффлайн Broken Man

  • Опытный
  • ****
  • Сообщений: 624
  • Репутация: +50/-0
  • Rockabilly Rules!
Re: Ламповый комбо - Строю Чамп
« Ответ #366 : Апреля 11, 2010, 16:27:53 »
В тему фен-шуя:  ;D

Мой Чамп.  Всё таки я его домучал, теперь звук, такой- какой мне надо.

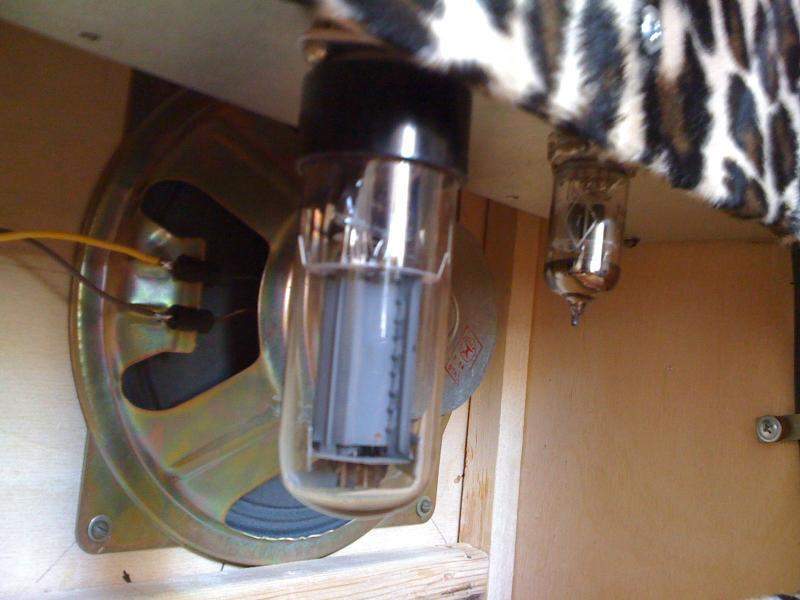

Лампы 6н1п-ев и 6п3с.
Динамик 4гд35...до этого стоял 5 гдш.

Оффлайн Mojo

  • Новичок
  • *
  • Сообщений: 52
  • Репутация: +0/-0
Re: Ламповый комбо - Строю Чамп
« Ответ #367 : Апреля 11, 2010, 16:30:06 »
runing, отстой смотреть телевизор :)

Буду потихонечку детали собирать для какого-нибудь нового проекта...
Хотелось бы до конца мая что-нибудь собрать ещё - там экзамены.

Я смотрю, история повторяется. Автор топика в прошлом году его начал, тоже поступал, тоже поступил по олимпиаде... Правда в другой ВУЗ. Забавно-то как  :)



Broken Man, модный  :)

Оффлайн Broken Man

  • Опытный
  • ****
  • Сообщений: 624
  • Репутация: +50/-0
  • Rockabilly Rules!
Re: Ламповый комбо - Строю Чамп
« Ответ #368 : Апреля 11, 2010, 16:30:45 »
шасси просто согнул из листа АМЦ...(или АМг...всегда их путаю)

Оффлайн Mojo

  • Новичок
  • *
  • Сообщений: 52
  • Репутация: +0/-0
Re: Ламповый комбо - Строю Чамп
« Ответ #369 : Апреля 11, 2010, 16:32:09 »
Broken Man, что за материал, где брать, руками гнул?

Оффлайн Broken Man

  • Опытный
  • ****
  • Сообщений: 624
  • Репутация: +50/-0
  • Rockabilly Rules!
Re: Ламповый комбо - Строю Чамп
« Ответ #370 : Апреля 11, 2010, 16:38:46 »
Ну....лист из алюминиевого сплава..валялся у меня на работе. Бывший копрус от какой-то советской бытовой техники.

А вообще - знакомые чуваки делают шасси из обычной оцинковки. В слесарных тисках через стальной уголок гнётся хорошо.

Просто работа должна приносить удовольствие-и всё получится  ;)

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Ламповый комбо - Строю Чамп
« Ответ #371 : Апреля 11, 2010, 16:49:32 »
Broken Man, а как твой чамп, грузится на большой громкости?

Оффлайн Broken Man

  • Опытный
  • ****
  • Сообщений: 624
  • Репутация: +50/-0
  • Rockabilly Rules!
Re: Ламповый комбо - Строю Чамп
« Ответ #372 : Апреля 11, 2010, 17:05:52 »
грузится...но я специально оставил только лёгкий кранч.
Рокабилли, играю, не металл ???

Специально долго подбирал-уменьшал анодный кондёр на выходной лампе...в конце концов оставил вообще без кондёра. На макс громкости моя полуакустика с хамбами выдаёт настоящий ТОТ САМЫЙ фифтис-звук....ну , самопальный телек звучит вообще как настоящий  :o

короче, мой транзисторный Vox cейчас вообще не включаю.
С педалями и процессором тоже дружит....
Правда ваши тут любимые на форуме "злые и мясные педали" не втыкал...нет у меня таких)))

А дилей, эхо там всякие-просто охрененно..
И это всё не смотря на тот факт, что у меня нет кенотрона, а просто влепил диодный мост.

Оффлайн banzai-che

  • Эксперт
  • *****
  • Сообщений: 1071
  • Репутация: +19/-1
Re: Ламповый комбо - Строю Чамп
« Ответ #373 : Апреля 11, 2010, 17:07:07 »
Mojo, кстати в качестве шасси для чампа можно использовать сидиром мертвый например, а так же миллионы других металлических коробок ;)

Оффлайн Mojo

  • Новичок
  • *
  • Сообщений: 52
  • Репутация: +0/-0
Re: Ламповый комбо - Строю Чамп
« Ответ #374 : Апреля 11, 2010, 17:08:35 »
banzai-che, и всё это будет макетом...)

Вы меня пристыдили - сижу перепаиваю. :hmmm:
