грузится...но я специально оставил только лёгкий кранч.
Специально долго подбирал-уменьшал анодный кондёр на выходной лампе...в конце концов оставил вообще без кондёра.

А где ты нашёл анодный кондёр на выходной лампе? Может катодный?

 runing,

ну да...катодный, на восьмой ноге...не крутой паяльщик я

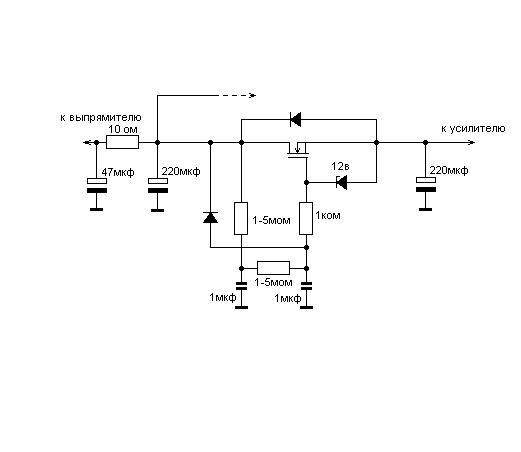

И еще с темброблоком и вместо дросселя фильтр.Там мосфет стоит irf 740.

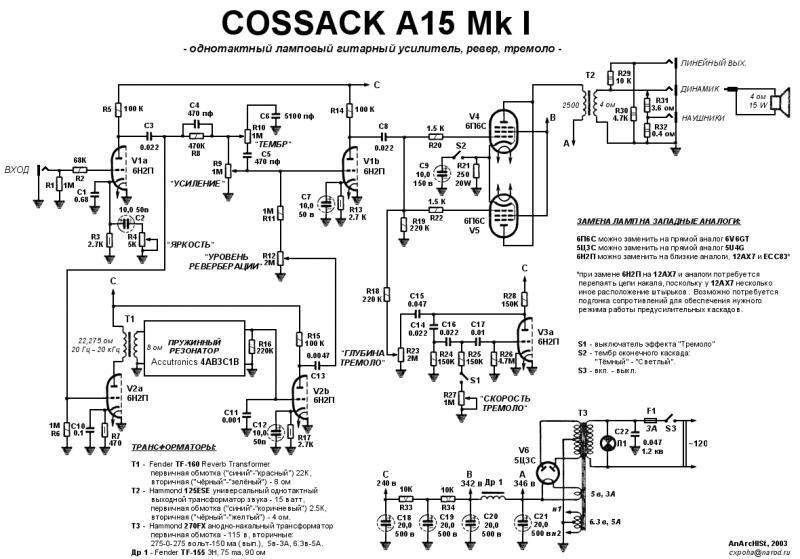

Знакомая схема
Единственное что для гитарного усилителя стабилизированное анодное нежелательно, звучит неинтересно.
Поэтому советую послушать с ним и без него

Съездил сегодня в Митино, докупил все детали. Провода одножильного не нашёл.

Может кто составить краткий ликбез по построению?
1. Как лучше распределить крупные детали относительно друг друга? (Имеется дроссель, 2 транса и 3 лампы - кен, пред и оконечник)
2. Какие провода скручивать между собой, а какие нет?
3. Имеет ли смысл делать 2 земляные точки (на гтлабе написано) или можно обойтись одной общей? Как её лучше реализовать? (есть мысль сделать небольшую медную пластинку, привинченную к корпусу, и к ней паять все земли) Куда лучше пихнуть землю?

Будет всё в коробке 27*16*6.


В общем информация уже есть в этой ветке, но искать, честно говоря, лениво

Сижу думаю над платой, может удастся лень побороть в некоторой степени

Просто вопрос возник - в косичку скручивать надо только питание, только между собой (не "мешая" с другими проводами). Я правильно понимаю?

спасибо

Mojo, блин, бери оригинальный лейаут и делай как можно ближе к нему - экономия нервов будет хорошая.
