Tir4iK, существуют вот такие кабельные наконечники:

они продаются в магазинах электро-товаров, стоят рублей 50 за 100 шт.
Кусачками снимаем с них пластик, получаем тонкую луженую трубочку, развальцованную с одного конца.
В нужном месте будущего борда сверлим отверстие, чуть меньшего чем трубочка диаметра, куда потом аккуратно забиваем эту трубочку. Получается гораздо удобнее и аккуратнее, чем заклёпки с медными усами.

К сожалению пока нет возможности взять что-то подобное, радиомагазинов в моей местности нет, уже начал ставить заклёпки. Конечно получится не так аккуратно

Надо искать не в радиомагазине, а в электротоварах, или хозтоварах. К слову, я их даже у тещи в ПГТ в Вологодской области видел. Ищите, и обрящете

З.Ы. В схеме

источник: http://rumapucm.ya.ru/replies.xml?item_no=9

подозрительно малые ёмкости проходных конденсаторов.

Меня всё же смущает выходной транс, если силовой судя по всему намотать легче, то в случае с выходным я наверно подстрахуюсь и закажу вместе с лампами у Ерасова выходной транс, лишним он не будет. Помимо выходного от блюспейса дайте пожалуйста оценку этим трансам, подойдут ли и какой лучше (они дешевле же ):
http://www.yerasov.ru/shop/product_info.php?cPath=45&products_id=184
http://www.yerasov.ru/shop/product_info.php?cPath=45&products_id=221
Также вопрос про дроссель: как с ним быть, где найти, и есть ли он у у Александр Евгеньевич на сайте?) Спасибо.

Меня всё же смущает выходной транс
Также вопрос про дроссель: как с ним быть, где найти, и есть ли он у у Александр Евгеньевич на сайте?) Спасибо.

Это подтверждаю

http://www.yerasov.ru/shop/product_info.php?cPath=45&products_id=907

Ваш вариант:
Т25-960Р - 6П14П-ЕВ, EL84, 6BQ5 - напряжении питания порядка 270…330V.
Raa 8000 Ом для 6П14П-ЕВ, EL84, 6BQ5
Это что то среднее между оригинальным выходным трансформатором, можно получить до 15 ватт.
Для других ламп:
ТП60-862Р - 6П3С-Е, 6L6 - напряжении питания порядка 360…420V.
Raa 6600 Ом для 6L6

что касаемо ТС- 180 я понял, испугало количество витков,
народный вариант подразумевает мощность до 50 ватт:)
пересчитываем ТС-180 только на 20 ватт и не более
Raa - 8000 Ом
I - 2656 (1328+1328 Витков) D - 0,21
II - по 86-88 витков на каждой катушке в параллель D - 0,65(8Ом)
если размеры корпуса в конце не будут играть большого значения то можно поставить и эту мандулу...

Дроссель ClassicTone 40-18040 расчитан на 50 mA, наверное будет слабоват...необходимо посчитать токи предварительного и сетки выходного каскадов...


... и добавил:

если пойти по пути наименьшего сопротивления, конечно лучше приобрести готовые части усилителя...
ну и для начала взять оригинальную схему, тогда успех 100%

рекомендуемый дроссель для оригинальной схемы Marshall 18W
по даташиту TR-CK-02 - 75 mA, 4.8 H El84
50 mA для 6V6

runing, мне кажется, если к этой схеме примодить PPIMV, и на первом баллоне сделать типа Plexi (normal + bright), может получиться гораздо интереснее. Что Вы можете сказать по этому поводу?

Боюсь разочарую, но в оригинальной схеме Marshall 18w model 1974, дроссель вообще отсутствует:

верно, верно, но если обратить внимание то они же предлагают в отсутствии кенотрона замесь из диодов и дросселя...
причем кто они ХЗ (tubedepot.com) ребята видимо такие же как и мы....
дают достаточно инфы для повторения приборов.


... и добавил:

runing, мне кажется, если к этой схеме примодить PPIMV, и на первом баллоне сделать типа Plexi (normal + bright), может получиться гораздо интереснее. Что Вы можете сказать по этому поводу?

Вариаций на эту тему несколько, опробовано даже с электронным дросселем в дополнение
к кенотрону+переключение регулировка напряжения, в результате чего получился расширенный мод TMB,
на котором можно остановиться...

Это американский интернет магазин...

все , что Вы сделали, это замечательно,
естественно для меня тоже пройденный этап только немного другим путем, т.е.
не покупая их конструктор, а воспользовавшись только самой идеей.

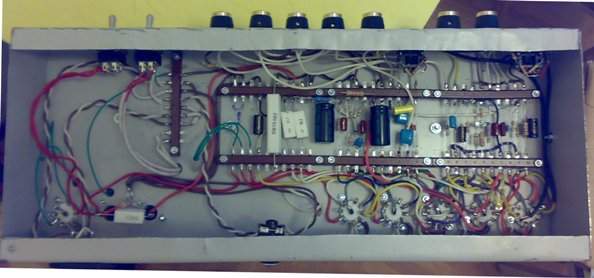

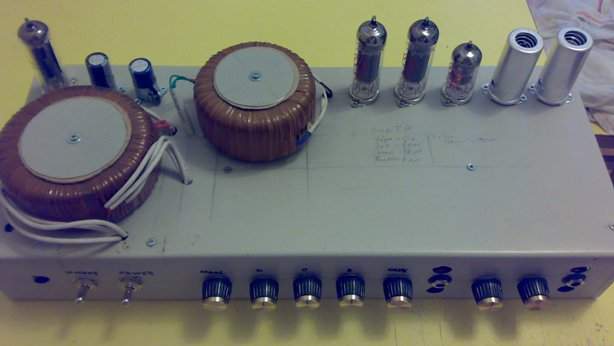

К сожалению не могу показать свои работы, не ставил такую задачу, хотя тестовый платформ есть на фотко...
