не покупая их конструктор, а воспользовавшись только самой идеей.

Я тоже никогда не покупал никакие конструкторы. Только детали, трансформаторы, иногда шасси и кабинеты.

lavmilan, первый, я так понимаю?

... и добавил:

А трансики как лепить будешь?

Второй! Первый был на 5 ватт! А что заметно?

Заметно весьма.

Трансформаторы с верху! Под них уже места подготовлены.

На будущее, трансы, монтируются к шасси - в первую очередь. Как теперь провода будешь разводить и что получится в итоге...?

Результат замеров с самонамотанным трансформатором
на базе ОСМ1-0,063 24х25 (Sc=6 см кв.) для замены выходного заводского изготовления.
Ra-a=7200; К.Т.Р. - 30 для Rн=8Ом
I - 2 х 1500 Вит. D-0,2mm, последовательно с учетом фазировки;
II - 100 Вит. D-0,6mm, 3 шт. параллельно
В-П-В-П-В
канал с одним тембром,
1кГц по входу ~50мВ
Вторичная по выходу, среднее положение регулятора громкости ~9В, мах. ~12,5В.

Запустил. Фона нет!!!

Так и нет неприятностей у меня конструктор не знаю, я рассыпухой все брал.

Там и сзади золотистое) в квартале от меня, рекламное агентство, приезжай, сделают))) а серьезно, у вас наверное тоже есть рекламные фирмы с принтером который пластик режет и гравирует.

доделал ауди из москвича жсм из октана

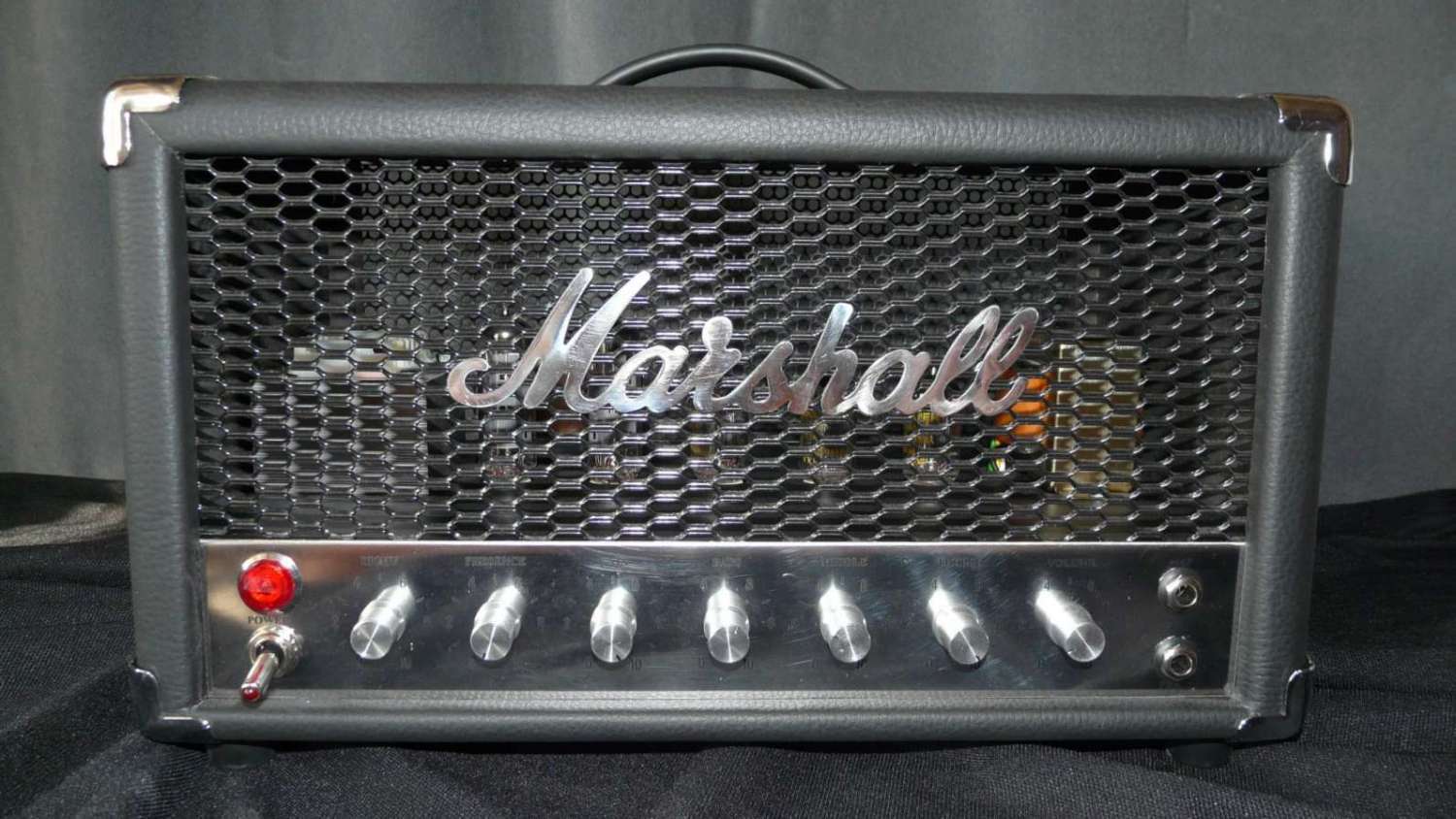

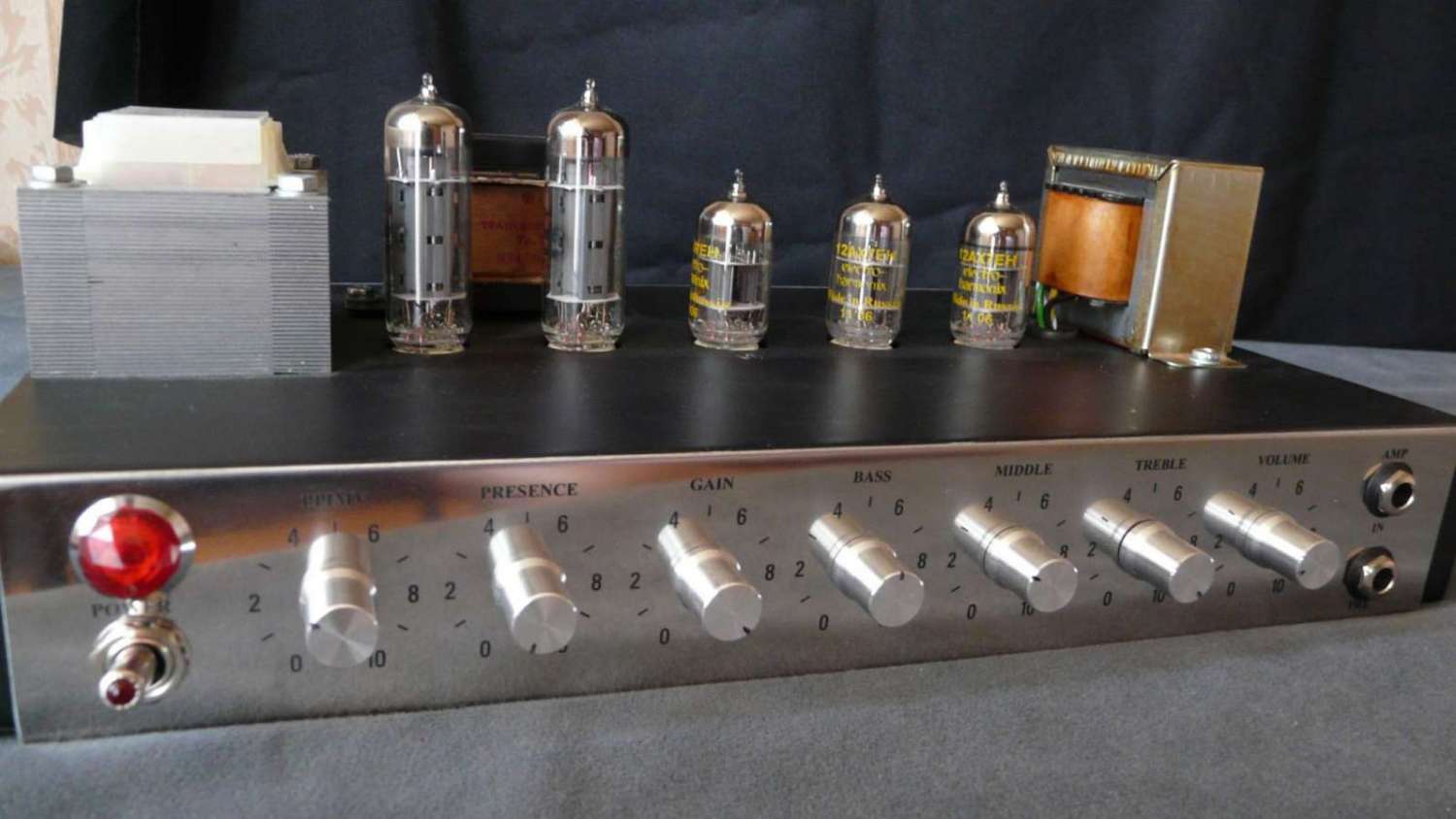

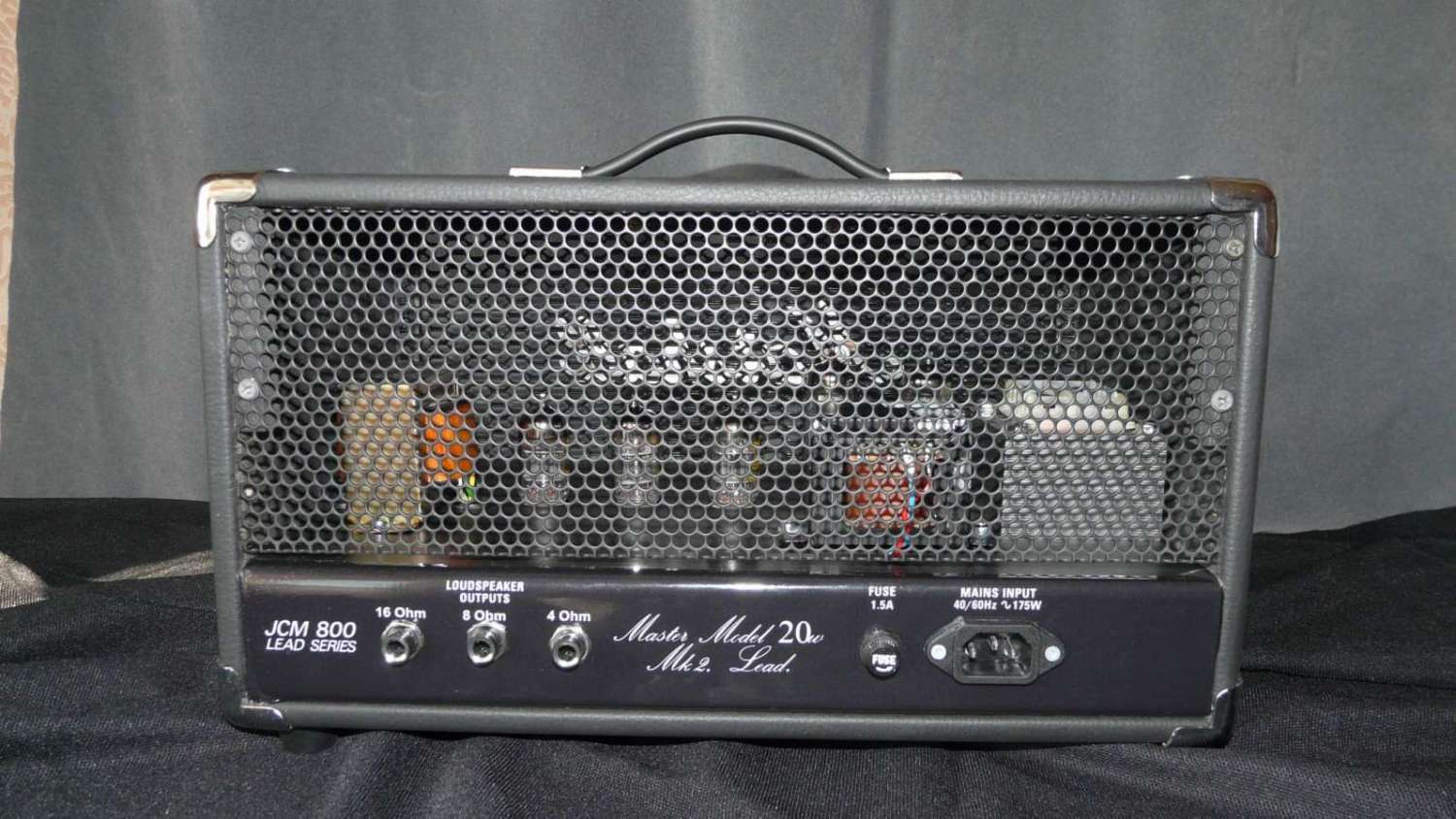

JCM 800 18w
BOMJ SERIES

(Ссылка на вложение)
(Ссылка на вложение)
(Ссылка на вложение)
(Ссылка на вложение)


смещение фиксированное, оконечник в целом как вот тут у ficus1987 https://guitarplayer.ru/index.php?topic=275122.0 пред стандартный от jcm800

кстати записал кривой семпл этого 18вт жсма на маленькой громкости.
https://soundcloud.com/dd-dd-6/kk-1
минусовку в виде барабанов и баса делал NikkiShem

грет грелкой типа тюбскримера. и еще изменил второй каскад - в катоде что-то вроде 2,2к/1мкф поставил. и немного убавил напряжение анодное, засунув между минусом моста и землей 3 стабилитрона. было 410 вольт, стало 390.
и лампы выходные нормальные подобранные jj
