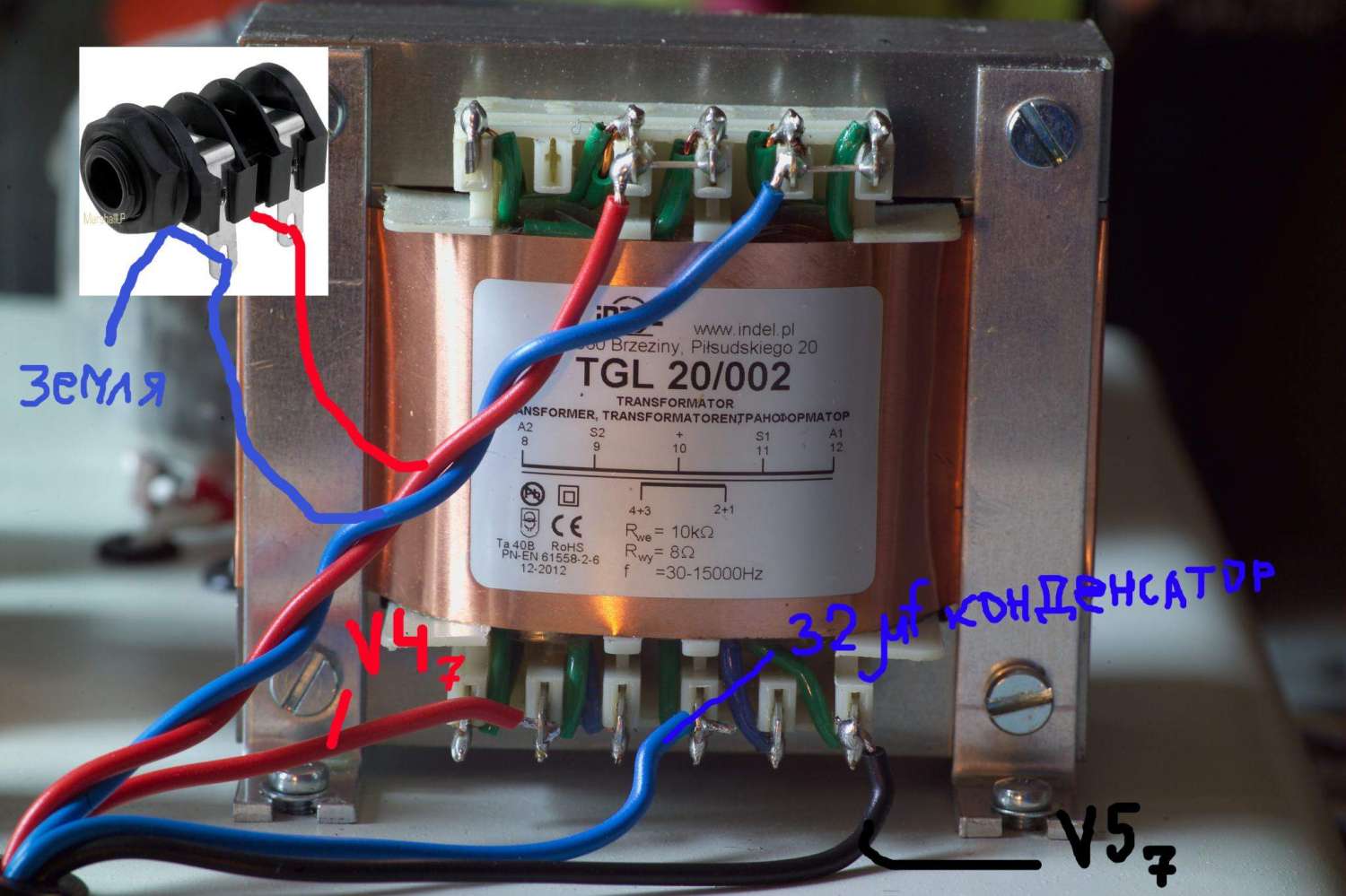

Ну если раскладка на трансе соответствует пинам на трансе то уже не правильно подключил к лампам.
1е Померить сопротивление (на отключеном от сети усилителе) между самыми кранйними контактами и тем контактом к которому подпаян твой синий провод.
То есть пронумеровав их слева на право. померять относительнно 4го к 1му и 6му.
Потом относительно 4го к 2му и 5му.
Данные сюда.

... и добавил:

А вообще погоди. Я думал 3й пин пустой.
Вполне возможно там между 3м и 4м должна быть перемычка.
Короче меряй 1,2,3 потом 4,5,6.

За консультации, попрошу тебя сделать один эксперимент с ним. ОК?
Кстати что это за вывод верхний левый? К чему он относится?

Короче отпаяй все провода от него. После промера нужно будет включить его всей первичкой в сеть 220 и померять напряжения на вторичках.

Если все как ты нарисовал то все правильно. Че то я сперва запутался.
Можешь еще померить 1-3 и 1-6?

а ну 6 и 7?

Нет. звони этот провод со всеми другими пока не будет какого то сопротивления в омах. В противном случае это экран.

Это понятно, но к нему же четко видна подпаянная жила с обмотки.
