Получилось так, что образовались неиспользованные в предыдущем проектике ручки регуляторов от усилителей Marshall. А поскольку это самая важная часть в усилителе
, то решено было наконец себе построить такой усилитель, остальное докупить по ходу дела.
Схема, снятая Mark Huss, была некритично переделана под себя. Добавлена раздельная регулировка смещения для каждой лампы. Приподнят за среднюю точку на 50в накал. Предусмотрена установка петли.
После сборки и предварительной обкатки я все-таки решил убрать характерную пищучесть усилителя просто удалив керамический конденсатор 1000pf на первом регуляторе громкости. Согласен, что это очень спорный момент, но мне был нужен именно такой звук.

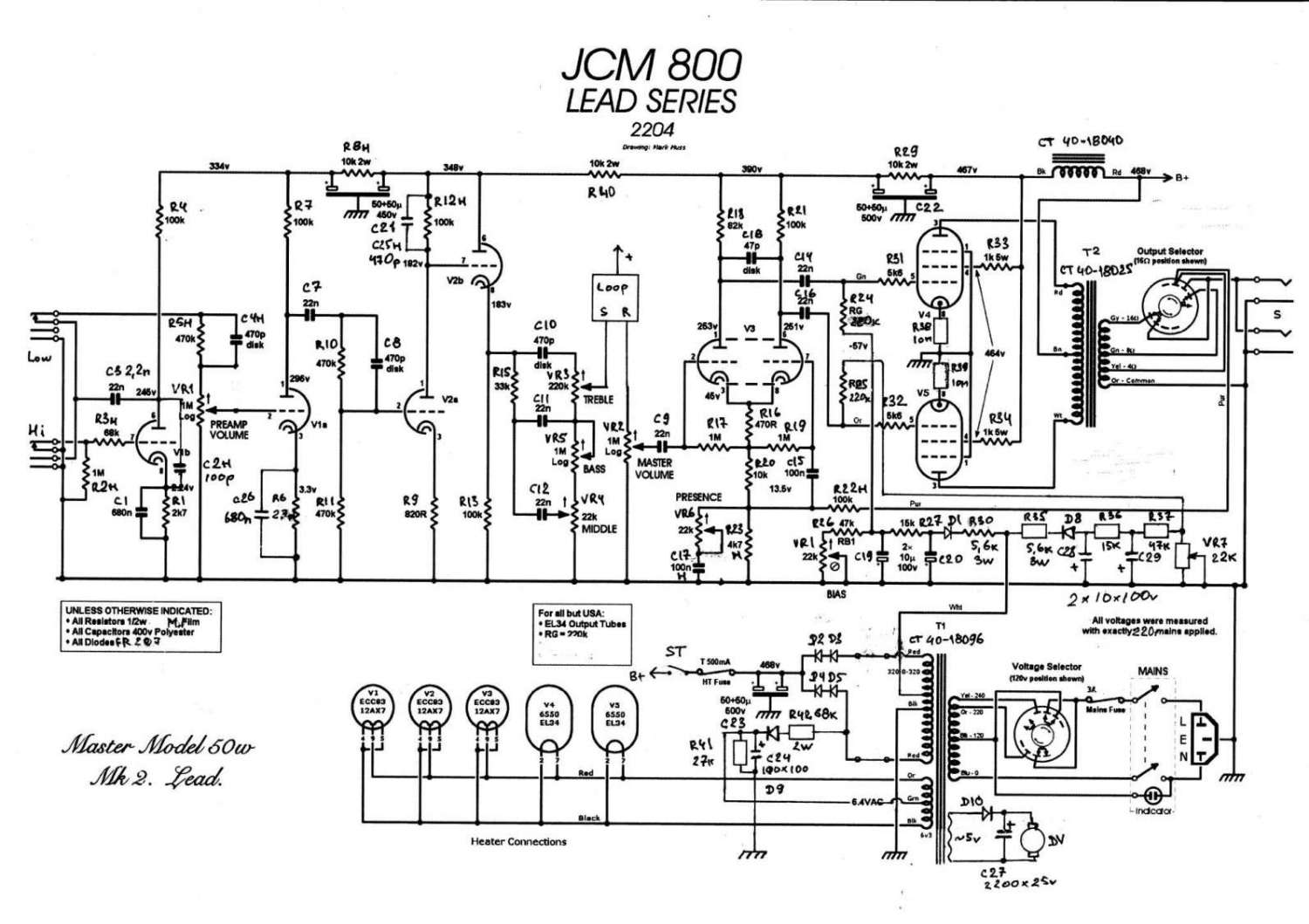

Были использованы некоторые решения running, описанные в теме про его Marshall. За что ему большое спасибо! Получилась такая схема:
На сайте г.Ерасова были заказаны трансформаторы: силовой Classic Tone 40-18096, выходной 40-18025 (Ra=3.6k), дроссель 40-18040. Поскольку один из габаритных размеров трансформаторов 79мм, то он как раз входит в рековый корпус 2U. Это единственное объяснение почему был выбран такой корпус.
Там же были заказаны выходные лампы JJ, кстати пришли идеально подобранными, проверял на своем Л3-3. Лампы 12AX7 JJ после проверки поделил на 2 кучки: вполне и не очень.
Разъемы, ламповые панельки,лампы 12AX7EH, металлопленочные резисторы, конденсаторы и пр. заказал на Банзае. Пришло за 2 недели в целости и комплектности.
Переднюю фальшпанель решено было изготовить похожей по текстуре на родную, для чего была освоена операция сатинирования поверхности. В данном случае сатинировал латунь.
Панель с надписями покрыл лаком. Аналогично была изготовлена и задняя панель.
Для крепления в корпусе ламп, электролитов изготовил переборку.
Примеряю в корпусе с лампами, конденсаторами. Немного распаиваю на снятой - так удобнее.
Для размещения основного количества деталей изготовил айлет-туррет борд. Мне больше нравится борд с айлетами, мне удобнее с ними работать. А турреты использовал для крепления шины.
Устанавливаю в корпус, распаиваю с трансформаторами и панельками.
Распаиваю переднюю панель. Включаю, устраняю свои косячки (электролит в подъеме накала влындил наоборот), подгоняю необходимые номиналы. Корректирую под себя звук.
Пока еще не установлена плата петли. Придет - установить не сложно и на звук не влияет, Crypt все предусмотрел.
Отсортирую следующие фотографии и продолжу.
