Грэгори, там всё нормально, там шасси пятиугольной формы. Грань примыкающая к лицевой панели снизу примыкает под прямым углом.

единственное замечание по тумблеру. Исркриви проволочки на которых он джержиться и сделай вертикально ибо неудобно)

Док, дюже короткие они, да и не гнутца (отштампованые Г-образные, тока плашмя класть), а так по ручке тумбика будет видно - влево к уровню чистого, вправо к гейну перегруза. Ручки на потах будут ерасовские маленькие черно-желтые резиновые, между волюмом чистого и гейном 3.5 см, все нормально, агрегат некоммерческий, компонентная база не та.

Допинал, в опчем сабж, много думал, много экспериментировал. Пришел к радикальному пересмотру конструкции. В общем весьма слабое место октана в плане потенциальных проблем с возбудом первый потц гейна. Скажем прямо, мне не вполне понятна нахрена в оригинале сделано именно так, а именно почему потц гейна идет перед делителем. У маршалловского предка да и в целом практически везде все сделано несколько иначе, практически нигде потц гейна напрямую к аноду первого каскада не подрубают. Лично я для большей стабильности переделал, с кондера 22нана цепочка 220кил-1нан дальше параллельно 470кил и потц гейна на 500к. Чистый снимается отдельным потцем на 1мег подключенный к 22нанам через резюк 220кил. Сделал без брайта, чисто номинальный канал.
Второй момент, все же верхов у октана многовато, посему приблизил свой вариант ближе к предку, ЖЦМ800-му, убрал к едрене фене катодные конденсаторы из 2го и 3го каскадов. Гейна стало меньше, но агрегат поплотнее зазвучал. Хотя все же присутствует такая винтажная олдцкульная рыхловатость и размазанность. Чистый звучит от конкретно чистого, до достаточно сурового брейкапа на хамбарях, блин телик бы на классике какой-нибудь прощупать нащет брейк-апа.

В целом результатом доволен, агрегат вполне неплохо дружит с педальками типа скримера. Мой самопальный гибрид TS-9-го и SD-1 вкупе с малышом выдает вполне себе аццки злобный звучок. Хочу еще где нить нарыть аццкий жосский дист и погонять яво с чистым каналом.

Из негатива. ТАН, собака, все же лучит, если крутануть все ручки до упора есть приличный фон, хотя можыт причина в несогласованности уровней выхода преда и входа оконечного каскада. 6п14П обладает все же достаточно большим усилением, и для ее подгруза треба меньше сигналу, чем той же 6V6 в чампе.
6н2п-ЕВ калужского завода, все же подгаживают в звук некоторым ядовитым оттенком, что отчасти было причиной урезания гейна и удаления катодных кондеров.
Другой момент касается динамика, Супер восьмой селесчн не совсем адекватно себя ведет на тихой громкости в плане передачи низа и нижней середины. При должной раскачке низ более адекватный, но то уже немножко не домашняя громкость. Гринбэк на тихой громкости ведет себя адекватней.

Осталось дело за малым, сочинить спикерсим и усь для наушнеков. Фотки постараюсь выложить позже.

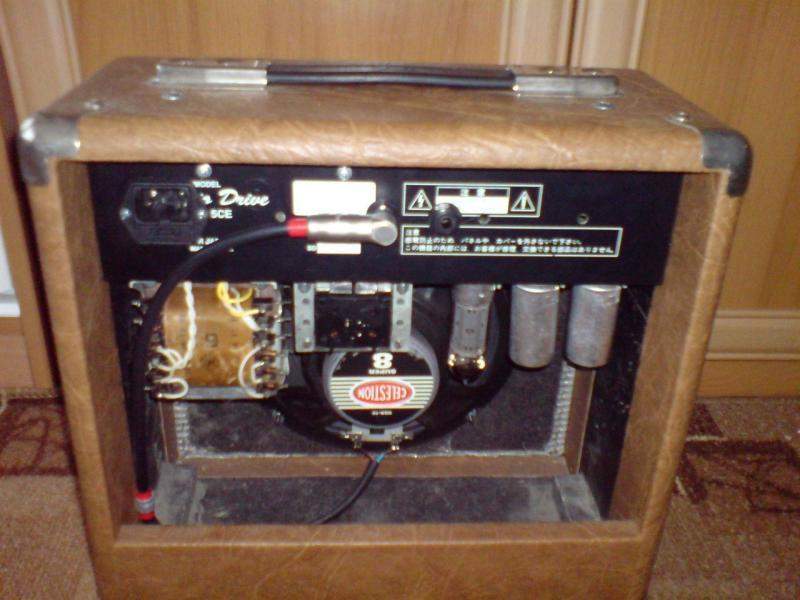

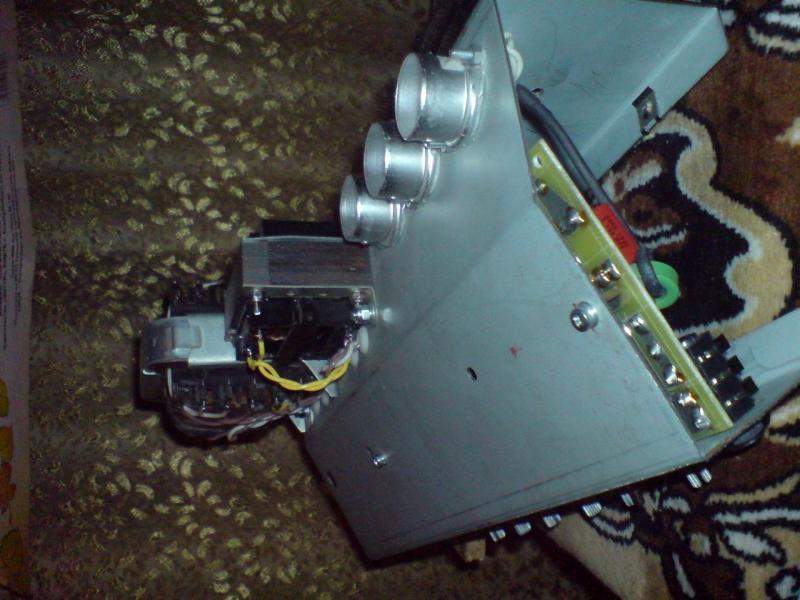

Типа еще часть фоторепортажа.

Такой малышок, размерами 32Х32Х18см

Мощщи примерно ватт на 5, с аттенюатора примерно 0.7 ватта.

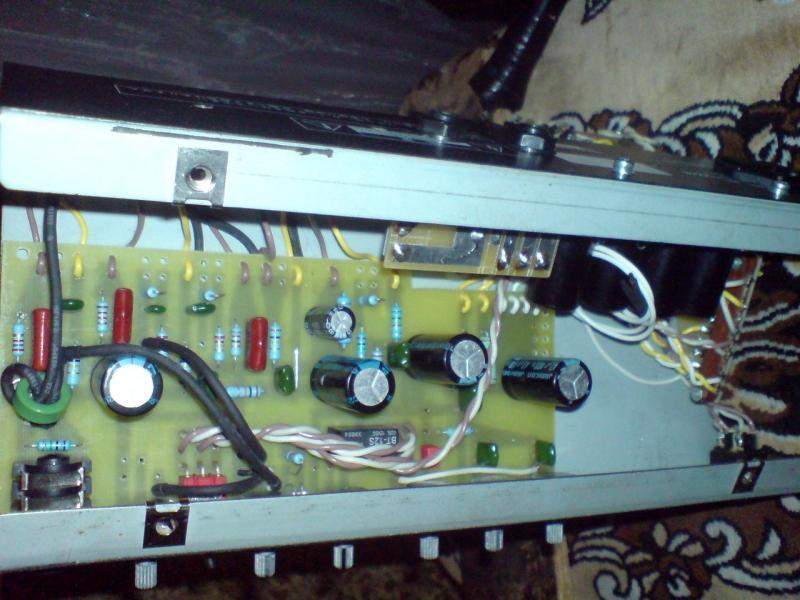

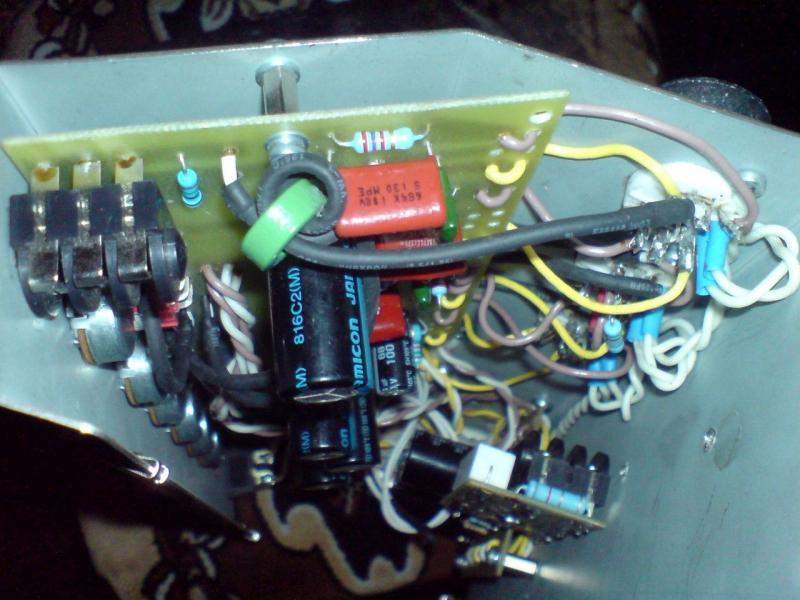

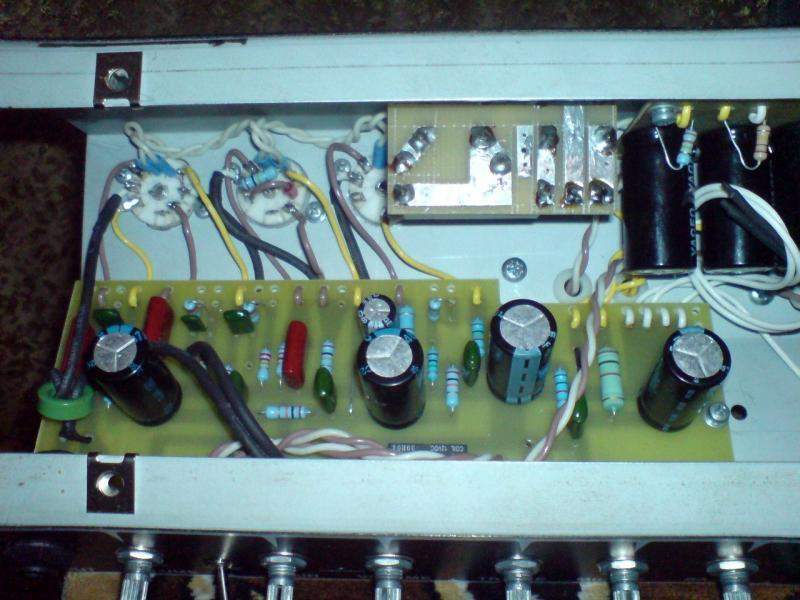

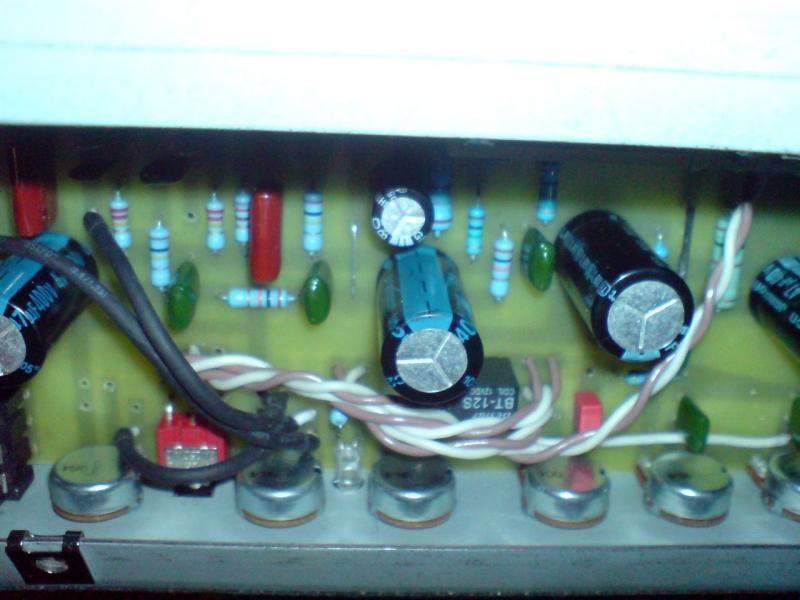

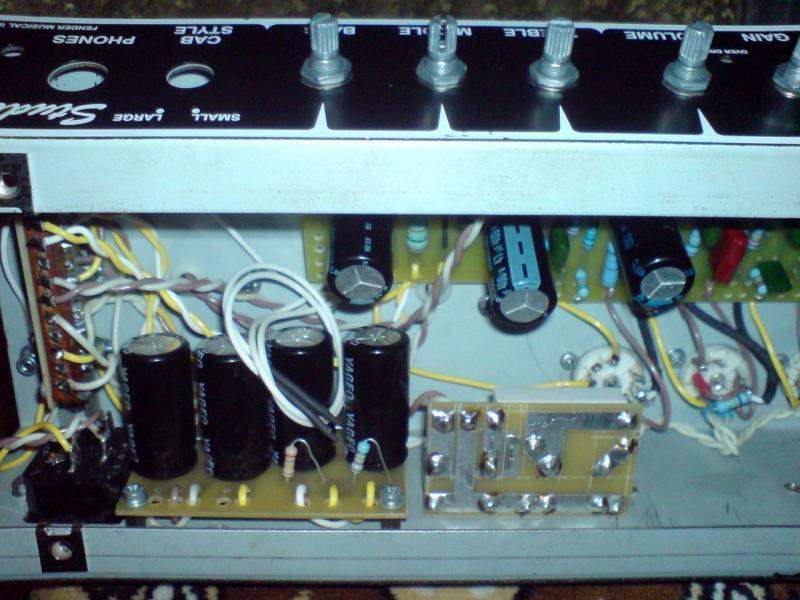

Фотки потрохов правда еще до внесения всех изменений в конструкцию.

Сейчас решается вопрос насчет защитной сетки в области задницы малыша и построения спикосима и усиля для наушников, благо для оных целей имеем еще 2 дырки под гнездо и регулятор уровня.

.

А как надписи на передней панели делались?

сдается мне оригинальные они... С времен когда в коробке федор жил...

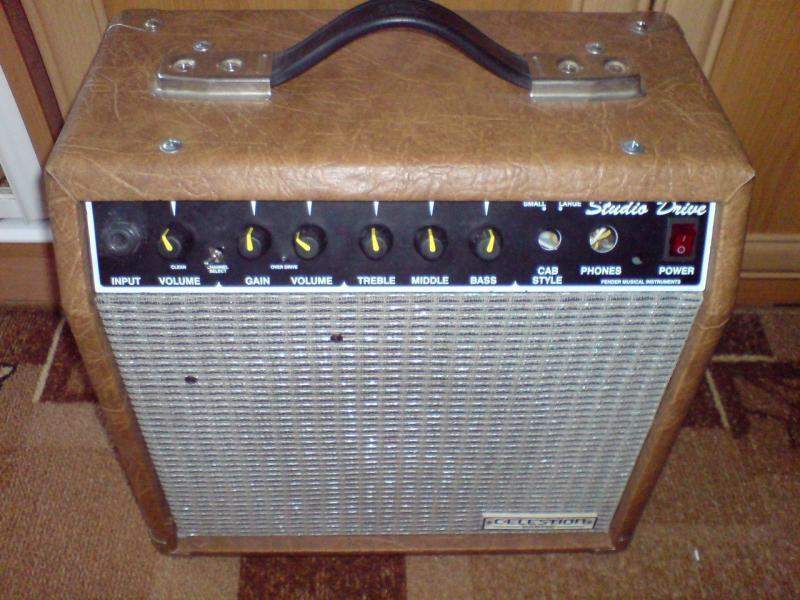

В общем наконец-то завершение эпопеи.

После многочисленных экспериментов. наконец-то агрегат приобрел окончательный вид.

Запилен гриль (взята сетка из под металлической корзины для бумаг)


И на морду внедрен заспикерсимулированый выход на уши с регулятором евонной громкости (слева от разъема Phones)


Из других изменений. В схеме в общем то от октана осталась только основа. В окончательном виде пред уехал в сторону ЖЦМ800. Разве что в катоде 1го каскада емкость конденсатора увеличена до 1мкф, в катоде 2го каскада поставлено 7.5 кОм и отсутствует конденсатор 470 пик в делителе между 2ым и 3им каскадами.

Испытания прошли вполне успешно. Вчерась вечером часа полтора наяривал в уши пока не порвалась струна.
Агрегат очень даже быстро подрудружился со скримером. В общем прикольная штучка.

А можно поподробнее про реализацию этого выхода? И что там за спикосим? Маршаловский, на 2-х TL072?

Точно он самый, сигнал через делитель берется со вторички выходника, через делитель на спикосим, со спикосима усилитель на NJM4580 и на уши.
