Bulldozerrr, очень зачотненько! давай все в сборе!

а про удвоитель в анодном - ничего плохо не вижу в этом. Грамотно сделанный будет не хуже обычного питания. И уж тем более не хуже бяки типа импульсников .

120ом для 6п14н не мало ли будет, может 150 поставить? Кто пробовал?

Ты наугад ставить собираешься? Можно же в биас калькуляторе посчитать
Думаю и 150ом будет маловато. Для начала поставь 150ом, потом когда включишь, померяй напряжение между анодом и катодом выходной лампы и на катодном резисторе. Результаты выложи сюда, тогда будет понятно, может придётся увеличить этот резистор.

Собственно работы продолжаются.

Сваял платку регуляции, индикации и коммутации на харю комбека.


Правда не хватает одного конденсатора на Трибл, посылка с дином и пикушной вимой так пока и не пришла.
Для коммутации каналов предусмотрен девятиногий малогабаритный тумблер.
Футсвитча не будет, только переключение с морды. Релюшков тоже не будет. Все предельно просто и аскетично.
На индикацию каналов яркий красный светодиод.

Дело остается за платой блока питания, получением посылки и за окончательной сборкой.

Bulldozerrr, я так и не понял  это хай октан будет? Платки мне твои очень нравятся

К хай октану будет добавлен номинально чистый канал, с первого каскада преда прямо на мощник.

Сваял пищеблок, обещаный удвоитель и двухполярка для питания спикерсима и наушнецкого усила.

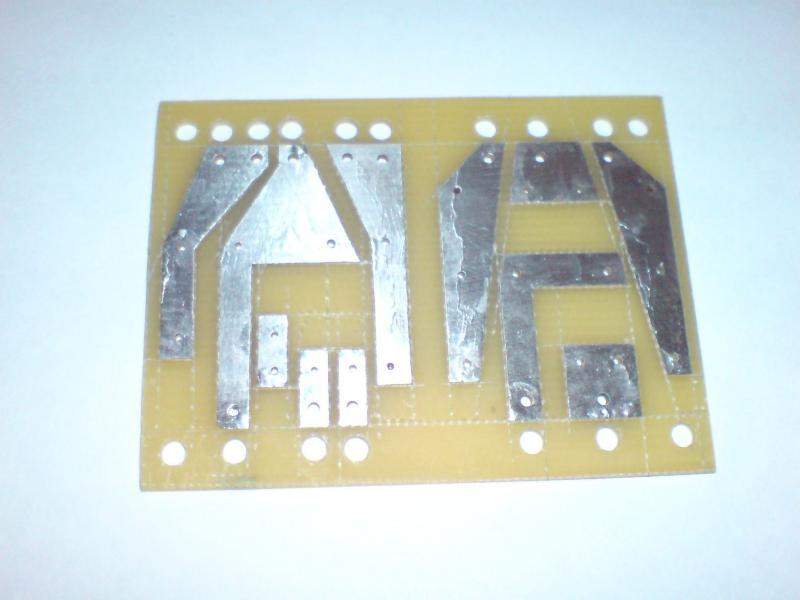

Плата

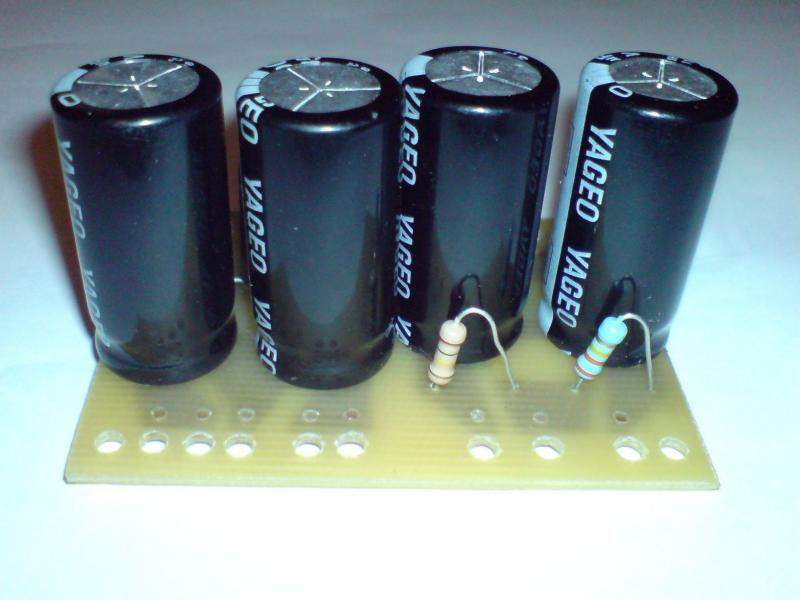

Один вид

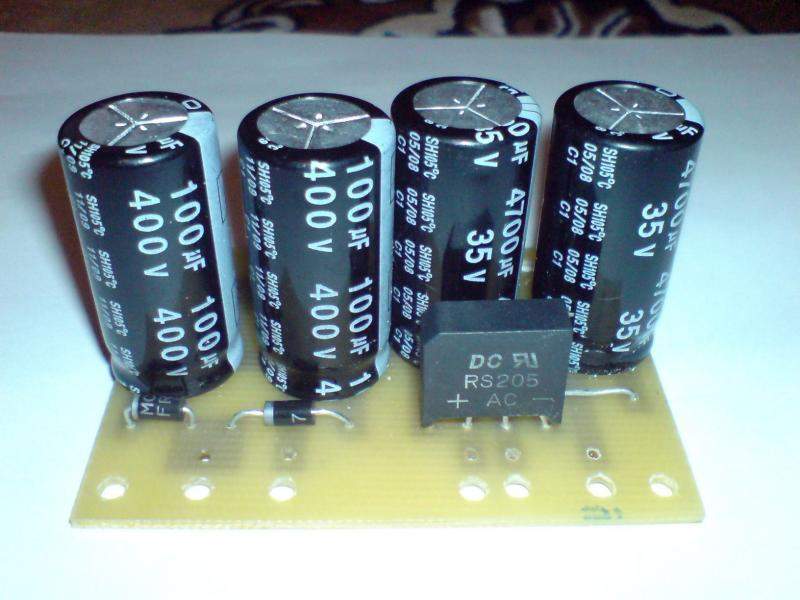

И другой вид

Можно увидеть делитель для подъема накала.

В общем ламповая часть почти готова к сборке, за исключением динамика и пикушной вимы, которые уже третью неделю везет наша доблестная рассейская почта идрить ее в жопу.

Bulldozerrr,

... и добавил:

yageo - впервые такую марку вижу.

да мне тут ктото на днях ругался что эльцет или джамикон, что я там в последнюю конструкцию совал - не помню, так вот что они "чтото черечур маленькие для своего вольтажа"
