Мод Ерасов Гоблин10
« : Декабря 10, 2009, 13:14:22 »
Всем доброго времени суток! Задумал подмодить Гоблина, конкретно, добавить крутилку "презенс". Подсмотрел в схеме Маршала GSM800. Собственно вопрос:
1. Подойдёт ли для Гоблина такой мод и будет ли работать?
2. Если подойдет, какой номинал должен быть у кондёра и потенциометра?
3. Если не подойдет, как сделать подругому, правильно?

p.s. В электронике слаб, но если ткнуть что и где паять-без проблем. Надо ведь когда-то начинать! :crazy: :pozor:

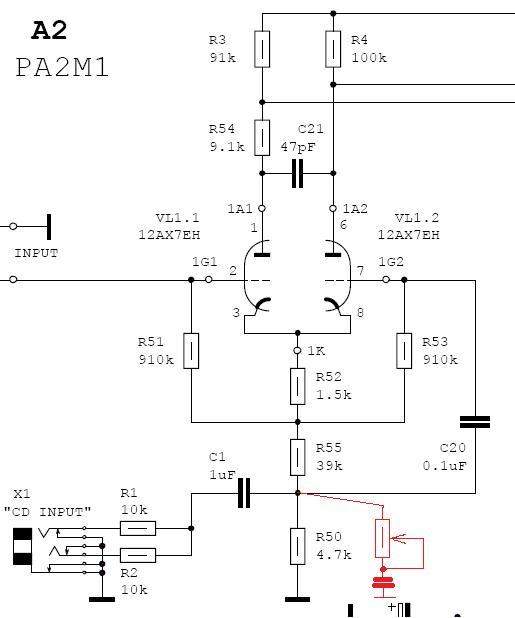

Схема1-возможный мод

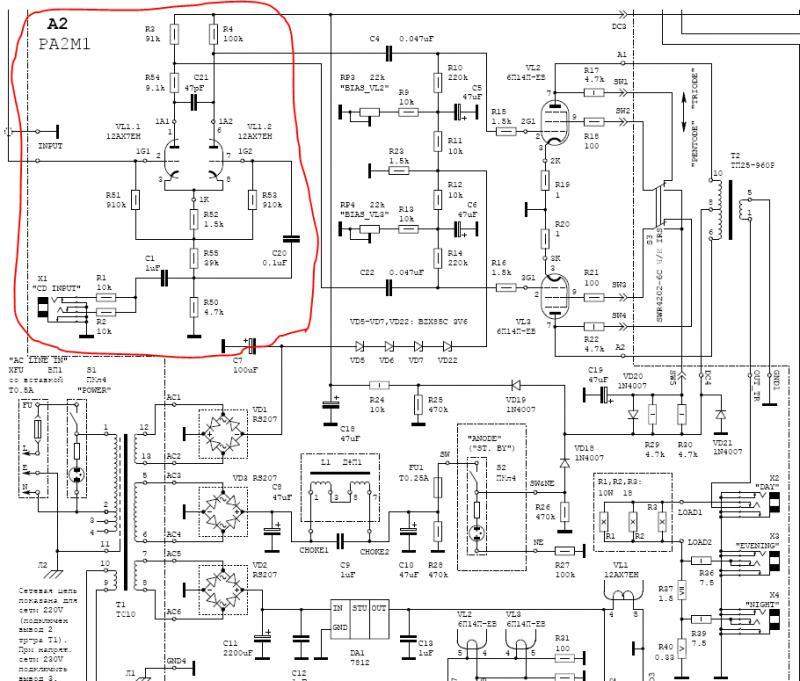

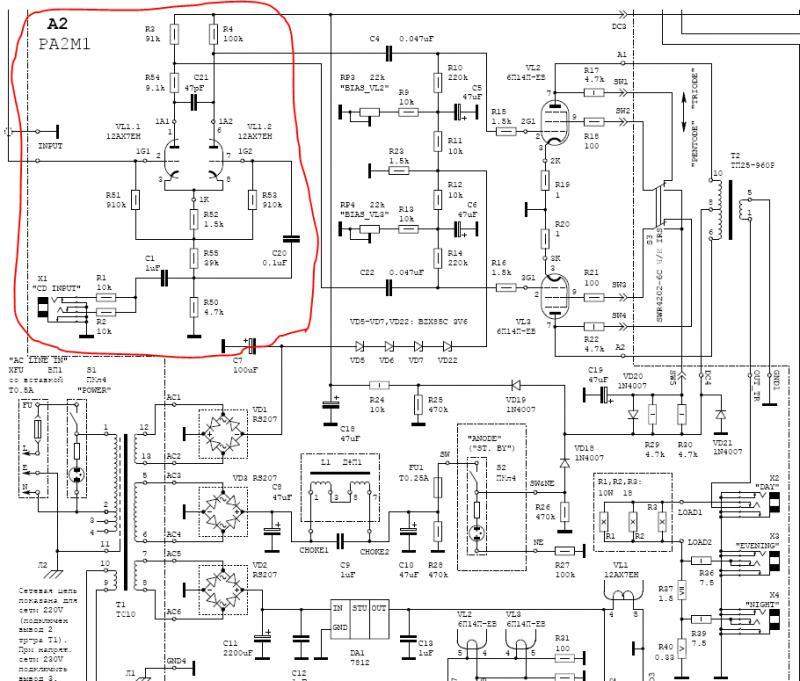

Схема2-мощник Гоблина

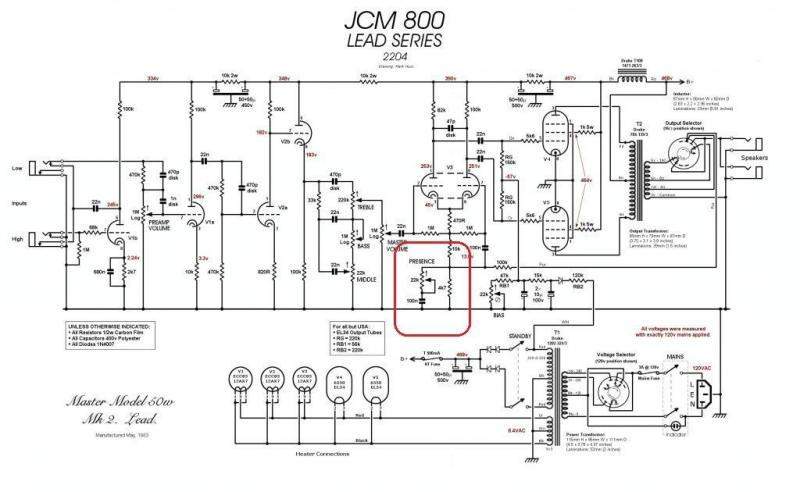

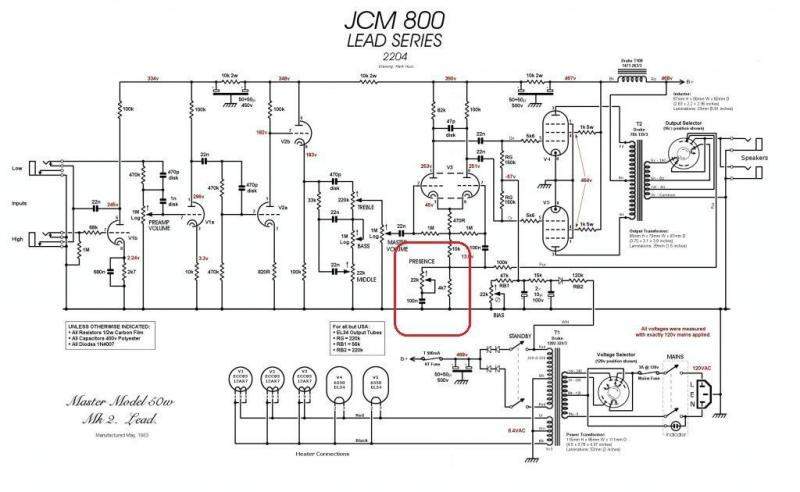

Схема3-Маршал
« Последнее редактирование: Декабря 10, 2009, 13:17:43 от КоляНН »

Оффлайн mogaed

  • Ветеран форума
  • ******
  • Сообщений: 3552
  • Волк с гитарой
Re: Мод Ерасов Гоблин10
« Ответ #1 : Декабря 10, 2009, 14:49:58 »
p.s. В электронике слаб, но если ткнуть что и где паять-без проблем. Надо ведь когда-то начинать!  Автор, не позорься!
Колян - ты на верном пути!!!!
Счас АЗГ и ДЕН2 профессионально подойдут к твоему вопросу.

Оффлайн Navigator77

  • Частый посетитель
  • **
  • Сообщений: 188
Re: Мод Ерасов Гоблин10
« Ответ #2 : Декабря 10, 2009, 15:24:15 »
Посмотри внимательно схему 800-го - презенс это корректировка частот в ООС, в данном случае ее нет... А можно ли или нужно ее вводить другой вопрос  ;)

Оффлайн КоляНН Автор темы

  • Эксперт
  • *****
  • Сообщений: 1245
  • Диагноз-неизлечимый диванер!
Re: Мод Ерасов Гоблин10
« Ответ #3 : Декабря 10, 2009, 15:53:53 »
Ну, по отзывам тех, у кого на комбах она есть, очень даже нужно! Тут кто-то (помоему AZG, точно не помню) писал, что енто главная крутилка после гейна, и звучание становится гораздо "взрослее" и ярче... Так как-то. :)

Оффлайн SanderZ

  • Опытный
  • ****
  • Сообщений: 697
  • диванный рукосуй
Re: Мод Ерасов Гоблин10
« Ответ #4 : Декабря 10, 2009, 16:36:15 »
Цитата: КоляНН от Декабря 10, 2009, 15:53:53
Ну, по отзывам тех, у кого на комбах она есть, очень даже нужно! Тут кто-то (помоему AZG, точно не помню) писал, что енто главная крутилка после гейна, и звучание становится гораздо "взрослее" и ярче... Так как-то. :)

Речь о том, надо ли вводить в усилитель обратную связь (ООС)? Но без неё презенс не сделать, во всяком случае, "маршалловский".

Оффлайн КоляНН Автор темы

  • Эксперт
  • *****
  • Сообщений: 1245
  • Диагноз-неизлечимый диванер!
Re: Мод Ерасов Гоблин10
« Ответ #5 : Декабря 10, 2009, 16:56:14 »
А с этого места поподробней можно? А то я как-бэ не совсем догоняю о чём речь, две схемы сравнил вроде так выходит... Что есть "обратная связь (ООС)" объясните, плиз. ???
Это цепь которая у Маршала от 7ого контакта лампы (фазоинвертора, помоему, 12АХ7 :rolleyes:) к выходному трансу, так?
« Последнее редактирование: Декабря 10, 2009, 17:02:27 от КоляНН »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96390
  • Санкт-Петербург
    • AZG CUSTOM
Re: Мод Ерасов Гоблин10
« Ответ #6 : Декабря 10, 2009, 16:57:35 »
Без ООС регулировка Презенса слабая. Надо бы ввести ООС, будет звучать ощутимо взрослее.

Оффлайн КоляНН Автор темы

  • Эксперт
  • *****
  • Сообщений: 1245
  • Диагноз-неизлечимый диванер!
Re: Мод Ерасов Гоблин10
« Ответ #7 : Декабря 10, 2009, 17:02:58 »
Это цепь которая у Маршала от 7ого контакта лампы (фазоинвертора, помоему, 12АХ7 rolleyes) к выходному трансу, так?
Поправьте, если не прав...
« Последнее редактирование: Декабря 10, 2009, 17:04:50 от КоляНН »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96390
  • Санкт-Петербург
    • AZG CUSTOM
Re: Мод Ерасов Гоблин10
« Ответ #8 : Декабря 10, 2009, 17:07:25 »
Именно так. По сути резистор на 100к на 4-омный выход. У тебя можно оставить тот-же 100к с выходного транса. Фазу транса подобрать.

Оффлайн КоляНН Автор темы

  • Эксперт
  • *****
  • Сообщений: 1245
  • Диагноз-неизлечимый диванер!
Re: Мод Ерасов Гоблин10
« Ответ #9 : Декабря 10, 2009, 17:15:12 »
Понято, тоесть кондёр С20 у меня остаётся, от него через резистор 100К (кстати рез на сколь ватт?) на трансформатор, а там на выход 1, так?
Какого наминала нужен будет потенциометр и конденсатор на регулировку Презенс?

... и добавил:

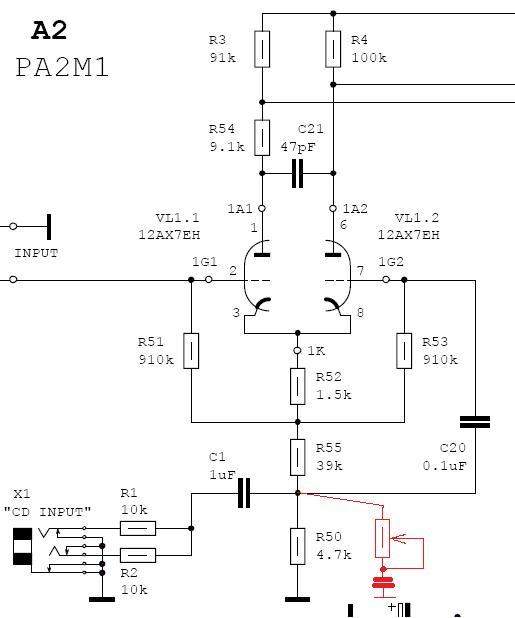

Тоесть вот так? :rolleyes:

« Последнее редактирование: Декабря 10, 2009, 17:26:08 от КоляНН »

Оффлайн Surch

  • Меценат
  • *****
  • Сообщений: 755
Re: Мод Ерасов Гоблин10
« Ответ #10 : Декабря 10, 2009, 17:29:41 »
так поставь стандартно,на 22к.А вообще поиграйся с номиналом,может что интересней нарулишь :)
на выход 1,да,ваттность большую не надо.

... и добавил:

на рисунке правильно 8)

... и добавил:

а кондёр же нарисован,100n
« Последнее редактирование: Декабря 10, 2009, 17:32:04 от Surch »

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9351
  • Мнение - не повод получить пулю сразу.
Re: Мод Ерасов Гоблин10
« Ответ #11 : Декабря 10, 2009, 17:56:09 »
Имхо, 10 K хватит, а больше 22-х не имеет смысла.

Оффлайн КоляНН Автор темы

  • Эксперт
  • *****
  • Сообщений: 1245
  • Диагноз-неизлечимый диванер!
Re: Мод Ерасов Гоблин10
« Ответ #12 : Декабря 10, 2009, 18:07:29 »
Я имел ввиду кондёр, через который презенс потц на массу, который сам ставить буду, его номинал как в маршале?
Упс, блин, всё разобрался, ступил малость... :rolleyes:
Кондёр 100n, так?
« Последнее редактирование: Декабря 10, 2009, 18:28:54 от КоляНН »

Оффлайн SanderZ

  • Опытный
  • ****
  • Сообщений: 697
  • диванный рукосуй
Re: Мод Ерасов Гоблин10
« Ответ #13 : Декабря 10, 2009, 19:03:25 »
КоляНН, Так!

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9351
  • Мнение - не повод получить пулю сразу.
Re: Мод Ерасов Гоблин10
« Ответ #14 : Декабря 10, 2009, 20:31:36 »
а ещё лучше не параллельно ставить, а как на схемке вместо R50 :)
