Итак, продолжим с того места, на котором закончили. После установки платы в корпус и первого тестового запуска обозначились три проблемы-неудобства-косяка:
1) отсутствует 10кОм в фильтре между фазиком и предом. Забыт на этапе рисования платы;
2) регулятор смещения регулирует от -77В до 0В. Оно конечно хорошо, но с однооборотным подстроечником опасно и дико неудобно. Накосячено на этапе проектирования схемы;
3) переключатель брайт-нормал-дип распаян вверх тормашками. Ошибка монтажа.
Если второй и третий пункт не требовал демонтажа платы, то первый исправить не разобрав пол усилка возможности не было. Что ж, стискиваем зубы, берем оловоотстос в руки и демонтируем. Заодно, будет удобно замодить третий каскад до 1к5/220к и покрыть все цапонлаком.
Вот так выглядит полностью готовый для принятия платы подвал. Можно рассмотреть как проходят всякие разные провода:
Переделываю плату и покрываю цапонлаком пайки с обратной стороны:
Инсталлирую плату, присопливливаю разъем питания и предохранитель- их придется снимать, чтобы поставить заднюю панель. После демонтажа, проводки размохратились, конечно же, но это не проблема - небольшие кусочки термоусадки облегчат возможный будущий демонтаж и приводят внешний вид в порядок, покрываю все цапоном:
Запускаю, выставляю смещение (теперь безопасно, больше 50-55ма не нарулить) и можно слушать. Отслушиваю, кручу некоторые номиналы и прихожу к следующей схеме:
От плекси конечно мало что осталось, но мне ведь ехать, а не шашечки) Что изменилось:
1) преамп. Каждое изменение описывать долго, там много что поменялось, все видно из схемы. Канал лоу теперь дает вполне себе неплохой чистый, не такой глубокий как бассман, но зато с плексевым характером. Узнаваемо в общем.
Перегруз... Ну такой толстый мааааршаллл. Грязновато-колючий с рррррр, слегка с приподпердцой, но в меру. Не стерильный модерн. Характер имеется. С точки зрения воплощения инженерной задачи я доволен на 200%- получился аппарат с двумя рулями усиления, которые можно крутить-вертеть, вплоть до макса на обоих;
2) регулятор смещения выдает примерно от -50В до -30В;

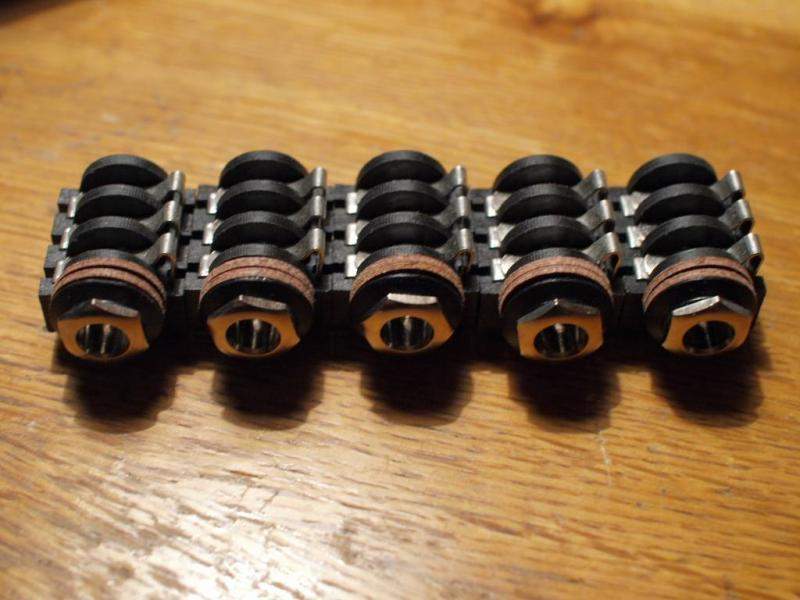

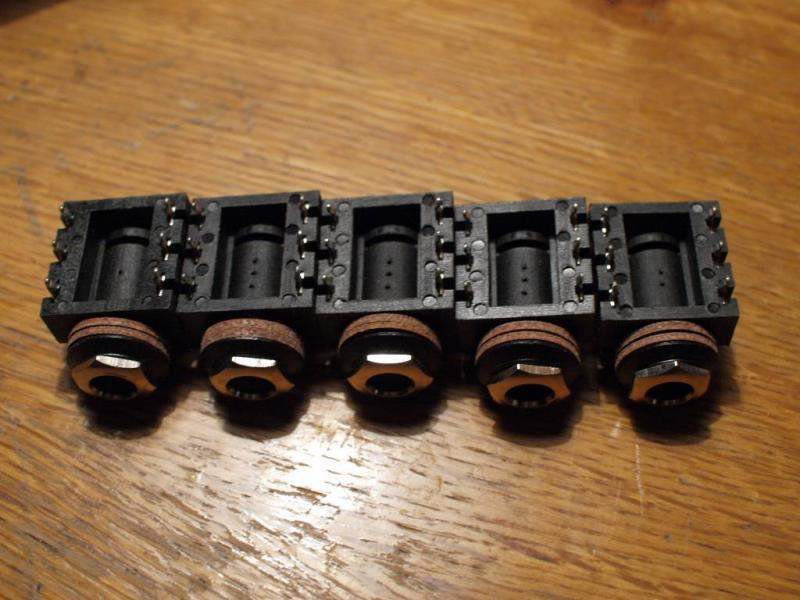

3) пассивная гибкая петля разрыва. Имеет как выход с делителем, так и неделенный выход. Сопротивление выходов высокое, чувствительность входа низкая. Зато тру пассив.
Аппарат почти не фонит, хотя имеет очень серьезное усиление, накал переменкой и собран полностью без экранированных проводов. Брайт/нормал/дип щелкаю постоянно - в разных положениях звук разный. Вообще, в этих семи крутилках и одной щелкалке спряталась огромная гибкость, я до сих пор еще все не прощупал.
Увы, вся прелесть звука раскрывается на приличной мощности, так что аппарат вышел не для дома. Впрочем, это известная проблема, пока не раскачаешь динамик, оно и звучит паршивенько, независимо от перегрыза)
