Ага, в итоге спаял неправильно. Придется переделывать

Сегодня просидел полдня, но зато добил весь пред.

Основной вход в фазик:



Развязка входа:



Предусилитель — подвел заново анодку к лампам, припаял шунт первого каскада:



Ну и все вместе — осталась только обвязка цепи ОС и можно запускать:

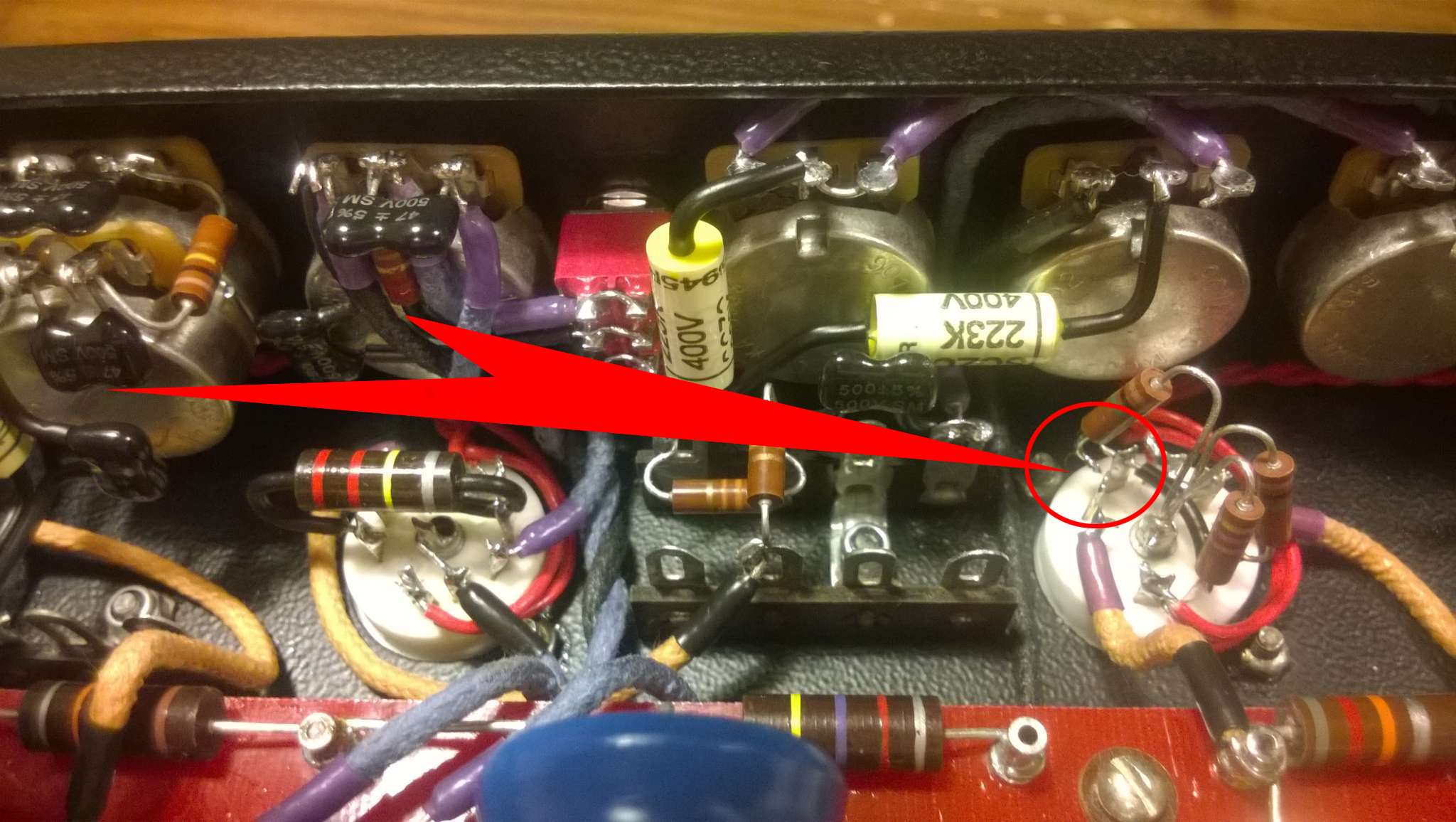

Алексей Ф, это же сетка фазика, туда кондер надо было впаять разделительный, который появился на последних фото и загораживает все

Пока не решил как именно втискивать в этот угол второй кондер презенса, но склоняюсь к мысли посадить его слева от 680 нф, нарастив ноги, на крышку пота припаять петельку и притянуть их вместе к ней стяжкой.

Не кажется перебором?

Попробуй кондер поставить покороче и поверх всего. Там не та масса чтобы обязательно фиксировать.

Из серии 1813 наверно кондер на 0,1 поместился бы...

Тут "единство стиля" соблюдается :-)

Решил, что возможность использования снятого с другого места кондера с обрезаннами ногами — благо, а так же, что дополнительный крепеж не помешает, поэтому все же заморочился за удлинение ног и петлю на поте для крепления. Дальше вкорячил оставшиеся две детальки и усилитель готов.







Вообще, с учетом увеличения числа деталек, общий вид получился даже почище, чем был. Это меня радует. Ну и сама разводка стала более правильной.

Запустился без проблем, но с минормым багом — пропадал звук, видимо в поты гейнов и громкости таки попала спиртоканифоль в процессе неоднократной перепайки. Покрутил раз по тридцать их, вроде попустило. Надо будет выделить время и прокапать их спиртом, почистить все основательно. Но это как-нибудь потом, вместе с инструментальным контролем режимов и шевелением всех проводков на предмет непропаев.

Итоги переделки после небольшого прогона:

• ОС при переключении в любую позицию не щелкает
• наводка на громкость сократилась до несущественного уровня — чтобы что-то услышать, нужно в тишине ухом в динамик влезть
• чистый ожидаемо стал поярче и по-моему теперь получился нужный баланс среза верха от уровня гейна
• звук грязного в целом стал почище по верху — 500 кОм входного и кондерчик на втором каскаде благоприятно сказываются
• влияние гридлика в первом каскаде оценить сложно — вроде стала поакцентированнее атака и в целом несколько подинамичнее, но скорее всего это все на уровне самовнушения. Хуже точно не стало и ладно
• 200к в ОС для моего кабинета очень понравились, очень живенько, но еще не бубнит
• фона и шумов вроде поменьше стало

По поводу гридлика и вообще каскадов с малым катодным резистором, по моим ощущениям звук с ними становится более "быстрым" - меньше "резины", чутким к игре и "воздушным", а вот динамика не сказал бы что выше. В памяти осталась замена 1,5к в катоде последнего каскада преампа на 820, на перегрузе очень заметно было, о чём я писал уже тут, впрочем.

Ну типа того, да. Только сомневаюсь, что при 820 ом там что-то сильно выражено — работа последнего каскада в общем-то сильно отличается от первого и режим там настолько сильно не скачет. Плюс катодный кондер это дело стабилизирует заметно.

Что касается твоих наблюдений, то в моем случае что-то подобное в общем-то из теории и следует — проходной кондер очень быстро заряжается от ограничения нескольких первых периодов сигнала и каскад приобретает вполне себе неплохое смещение, которое держится, пока есть сигнал. Но время заряда проходного кондера несравнимо меньше (оно четко попадает в зону «атаки» с моими номиналами — десятки мс), чем электролита в катоде (на пару порядков больше и эффект очень слабо выражен), поэтому, при неизменно плоской АЧХ имеется возможность поиграть с динамическими характеристиками напрямую. Кроме того, такая сильная зависимость режима от сигнала не может не приводить к дополнительным искажениям сигнала в зависимости от его уровня, которые будучи потом усиленные в десятки тыщ раз тоже что-то вносят в звук. Естественно, что это все жизнеспособно, только если после такого каскада достаточно сильно срезается низ, чтобы отсечь все ИНЧ модуляции сигнала, возникающие при подобном режиме работы. В моем усилителе это выполняется и проблем нет.  Я не готов выносить вердикты по памяти, чтобы сравнить надо делать А/Б, у меня нет такой цели. Я избавился от электролита в катоде (мне он там никогда идейно не нравился), получил чуть больше усиления и интересную в теории штуку. Хуже не стало, это точно, да и не могло стать. Стало ли лучше — вопрос, но мне показалось, что слоистость звука все же увеличилась

Интересно бы еще попробовать вообще без кондера — как дополнительный срез сигнала на входе, но будут уж очень сильно хрустеть поты на гитаре. С другой стороны, вряд ли это будет сильно вкуснее обычного диода на джеке)
