Модим Yerasov/gamma OD-5
« : Июня 07, 2012, 02:28:24 »
Откопал у педальку Гамма од-5. И вот думаю, может замодить её  :) паять умею, но в схемахи резисторах ну не понимаю... Может, кто подскажет, что тут можно заменить дабы сало "Хорошо")))

Картинки:

(нажмите чтобы показать/спрятать)
Мыло хочется убрать. Чтобы читаемость была лучше... В общем что то типа 808

ксатати на схемен jrc4558  а в реале что то не то :7:
Видимо под брендом Ерасов стали ставить 4558. У меня Гамма из далёких 90х

ЗЫ Схема наверно не соответствует реалу  >:(
« Последнее редактирование: Июня 07, 2012, 02:56:27 от aka_obscure »

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10497
  • Репутация: +689/-326
  • DIY - my life
Re: Модим Yerasov/gamma OD-5
« Ответ #1 : Июня 07, 2012, 02:50:10 »
Хехе, какого года? Тут копать не перекопать просто.
Конденсаторы под замену, по вкусу, транзисторы КТ315 или КТ361 замени на BC, микросхему ОУ я бы поставил 4558, ну это первое что пришло в голову.

Оффлайн aka_obscure Автор темы

  • Опытный
  • ****
  • Сообщений: 957
  • Репутация: +39/-0
Re: Модим Yerasov/gamma OD-5
« Ответ #2 : Июня 07, 2012, 02:53:02 »
Цитата: _SlipknoT_ от Июня 07, 2012, 02:50:10
Хехе, какого года? Тут копать не перекопать просто.
Конденсаторы под замену, по вкусу, транзисторы КТ315 или КТ361 замени на BC, микросхему ОУ я бы поставил 4558, ну это первое что пришло в голову.
Вот отлично конечно) Я вот всё сделаю, если б по пунктам расписать) Я ж говорю, что в схематике и детальках - плоховасто. Но паять умею...

... и добавил:

А конденсаторы - это такие синие боченки? :pozor:

Оффлайн arywa

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +13/-1
Re: Модим Yerasov/gamma OD-5
« Ответ #3 : Июня 07, 2012, 03:13:34 »
может не надо тогда :D

Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
  • Репутация: +706/-17
    • http://vk.com/levsha_kzn
Re: Модим Yerasov/gamma OD-5
« Ответ #4 : Июня 07, 2012, 05:41:20 »
Лишь бы лампой не занялся с такими знаниями >:(

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Модим Yerasov/gamma OD-5
« Ответ #5 : Июня 07, 2012, 07:13:17 »
Цитата: _SlipknoT_ от Июня 07, 2012, 02:50:10
Хехе, какого года? Тут копать не перекопать просто.
Конденсаторы под замену, по вкусу, транзисторы КТ315 или КТ361 замени на BC, микросхему ОУ я бы поставил 4558, ну это первое что пришло в голову.

Короче, привёл бы в соответствие со схемой :)

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Модим Yerasov/gamma OD-5
« Ответ #6 : Июня 07, 2012, 08:36:38 »
Цитата: Ден2 от Июня 07, 2012, 07:13:17
привёл бы в соответствие со схемой :)

Которую не понимает  ;D

Оффлайн aka_obscure Автор темы

  • Опытный
  • ****
  • Сообщений: 957
  • Репутация: +39/-0
Re: Модим Yerasov/gamma OD-5
« Ответ #7 : Июня 07, 2012, 10:29:15 »
Мне не горит конечно её оживлять. так, просто ради интереса. В грелке надобность отпала.
К схеме оригинала пприводить тоже не хочется - слушал Ерасовский вариант на 4558 - тоже не вкатил. Если так все сложно, то может и в правду забить..

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8248
  • Репутация: +2460/-18
  • Atypique
Re: Модим Yerasov/gamma OD-5
« Ответ #8 : Июня 07, 2012, 12:02:23 »
Для начала надо поиграть с конденсаторами С13. С14, С15, С16 - они отвечают за пост-коррекцию...

Оффлайн Weiss

  • Эксперт
  • *****
  • Сообщений: 1262
  • Репутация: +126/-3
  • ну... как-то так
Re: Модим Yerasov/gamma OD-5
« Ответ #9 : Июня 07, 2012, 12:30:50 »

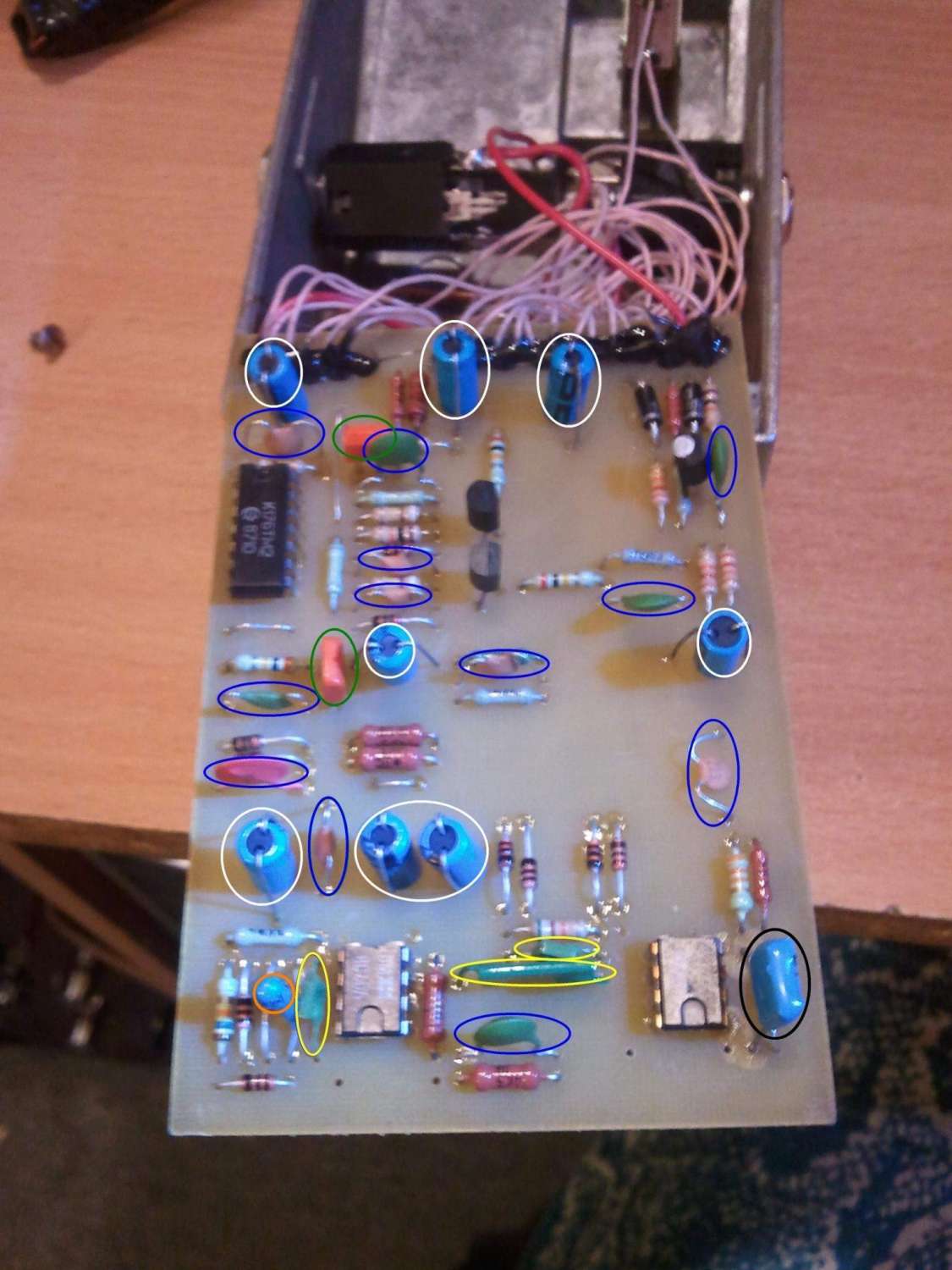

695217-0
Синий - керамика-меняй на плёнку типа "орбиты",если нет плёнки такого номинала-ставь синюю высоковольтную керамику.
Белый - электролиты(оставь как есть)
Жёлтый - какие-то совковые,маркировку не помню.Знаю,что содержат платину(накопишь таких с килограмм-другой - можно сдать будет ;) ).Менять однозначно,если нет плёнки такого номинала-ставь синюю высоковольтную керамику.
Оранжевый - тантал(оставь)
Чёрный - наш конденсатор К73-17-можно поменять на "орбит" хуже точно не будет.

Зелёный - наши кт315(?) меняй на буржуйские BC550,BC547,2SC1815 и т.д.

... и добавил:

Под микросхемы запаяй панельки-можно будет попробовать разные операционники ;)
« Последнее редактирование: Июня 07, 2012, 12:32:35 от Weiss »

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Модим Yerasov/gamma OD-5
« Ответ #10 : Июня 07, 2012, 13:28:14 »
Скажите, а зачем ТАК ставить электролиты? чтобы когда взрывались - корпус не портили???  :)

Оффлайн aka_obscure Автор темы

  • Опытный
  • ****
  • Сообщений: 957
  • Репутация: +39/-0
Re: Модим Yerasov/gamma OD-5
« Ответ #11 : Июня 07, 2012, 14:11:53 »
Цитата: Weiss от Июня 07, 2012, 12:30:50
Синий - керамика-меняй на плёнку типа "орбиты",если нет плёнки такого номинала-ставь синюю высоковольтную керамику.
Белый - электролиты(оставь как есть)
Жёлтый - какие-то совковые,маркировку не помню.Знаю,что содержат платину(накопишь таких с килограмм-другой - можно сдать будет ;) ).Менять однозначно,если нет плёнки такого номинала-ставь синюю высоковольтную керамику.
Оранжевый - тантал(оставь)
Чёрный - наш конденсатор К73-17-можно поменять на "орбит" хуже точно не будет.

Зелёный - наши кт315(?) меняй на буржуйские BC550,BC547,2SC1815 и т.д.

... и добавил:

Под микросхемы запаяй панельки-можно будет попробовать разные операционники ;)
Черный - на нем написано "N2n2 07"
Зеленый - на них написано в две строчки: 1) черный квадратик маленький  и буква "Б" 2) то ли "04", то ли "D4"

Там ещё с лева большой такой чип "К176ТМ2   8710" - его оставить?

Вот ещё фотки для ястности:

(нажмите чтобы показать/спрятать)

А что должно после этих модов поменяться в звуке? Я панельки постараюсь впаять, если найду где нибудь. Живу вроде не в селе. В чип и дип сгоняю.
Там каких чипов мне купить? (желательно полное название)


Оффлайн ludvigtrasher

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +1495/-352
Re: Модим Yerasov/gamma OD-5
« Ответ #12 : Июня 07, 2012, 14:29:37 »
Цитировать
Синий - керамика-меняй на плёнку типа "орбиты",если нет плёнки такого номинала-ставь синюю высоковольтную керамику.
ну и чем синяя керамика лучше этой?

Оффлайн kinoman

  • Живу на форуме
  • *******
  • Сообщений: 19810
  • Репутация: +1778/-77
  • Тут каг бе подпись.
Re: Модим Yerasov/gamma OD-5
« Ответ #13 : Июня 07, 2012, 14:34:08 »
мне одному кажется, что проще выкинуть все , кроме корпуса?

Оффлайн aka_obscure Автор темы

  • Опытный
  • ****
  • Сообщений: 957
  • Репутация: +39/-0
Re: Модим Yerasov/gamma OD-5
« Ответ #14 : Июня 07, 2012, 14:51:50 »
Цитата: kinoman от Июня 07, 2012, 14:34:08
мне одному кажется, что проще выкинуть все , кроме корпуса?
Меня посещают мысли не тратиться на этот девайс а взять копию ББ преампа с ябая у китайцев за 40 баксов. по семплам звучит оч достойно и цена 1300р. там даже трубайпасс.

... и добавил:

Но гамма наверно зазвучит оч хорошо если там половину заменить, как написал Weiss. Она и сейчас в принципе терпима, только басы сильно жрет.
