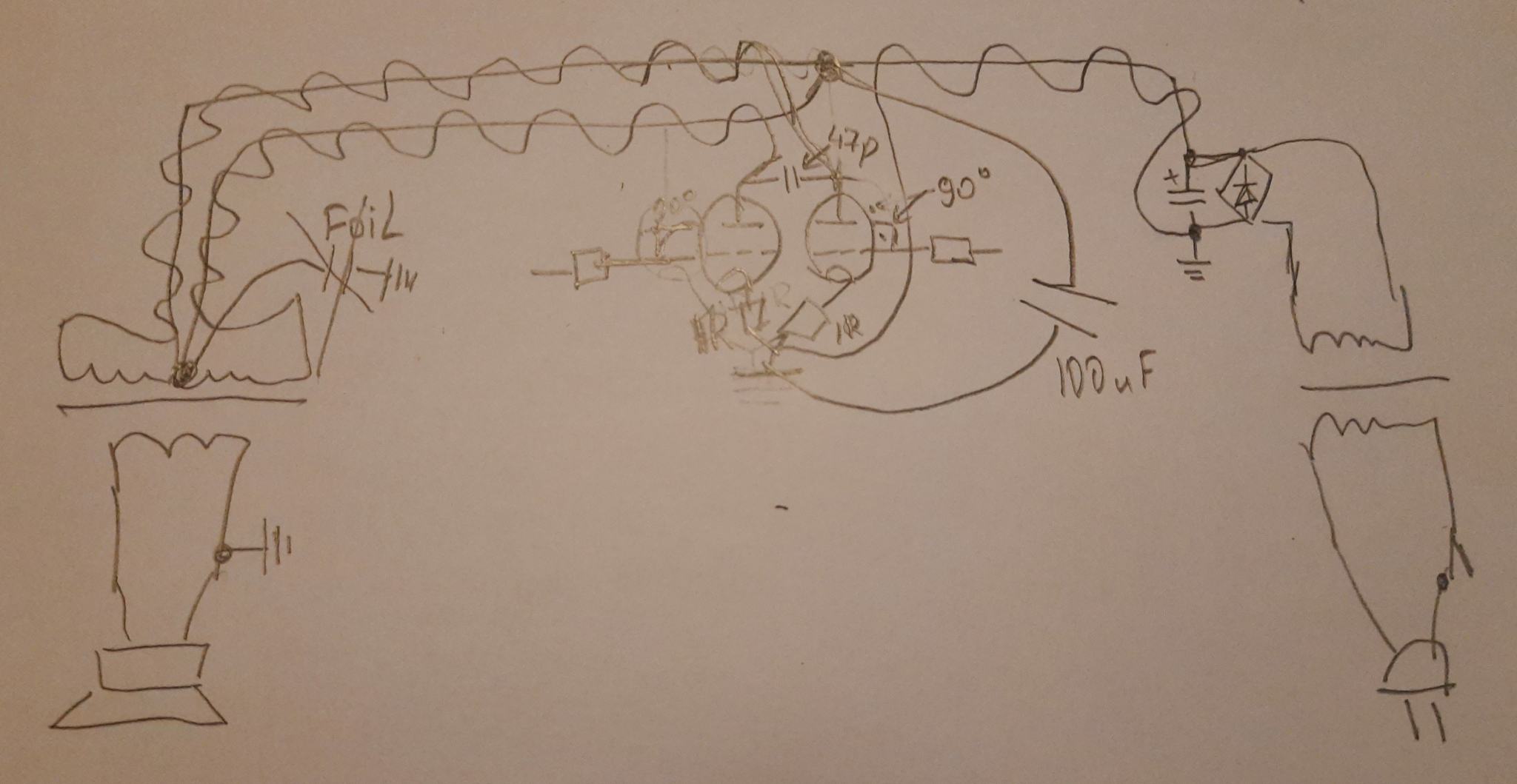

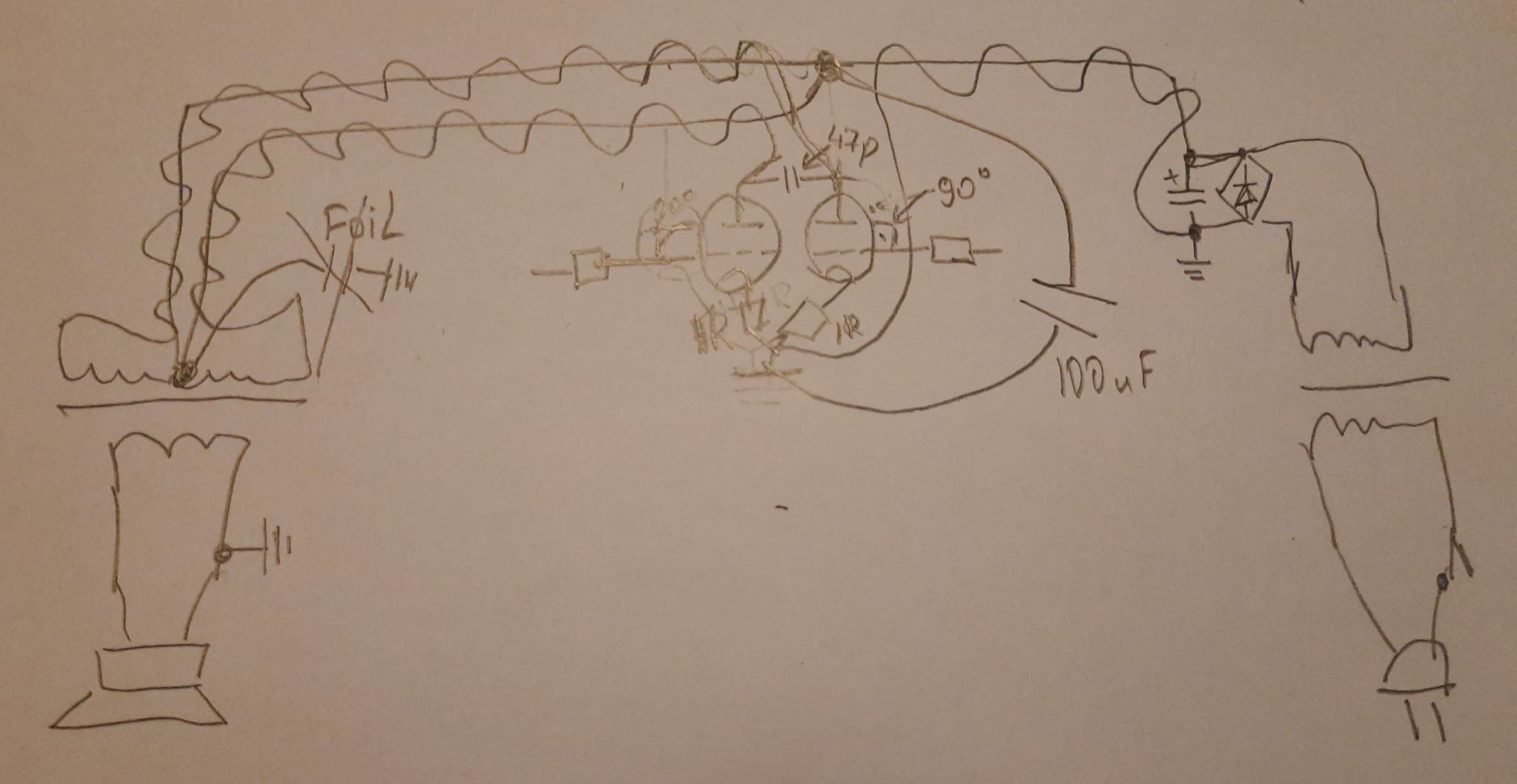

Я когда-то делал амп с сильно разнесенными трансами и лампами. Быстро набросал принцип, как что вместе с чем нужно сматывать. Если совсем заморочится, можно от ламп до выходного раздвоить провод питания и свить каждую анодную со своим. Как нарисовано.
По минимуму - не двоИть, и косичку из трех проводов.
Обязательно свить подвод питания до вых ламп. А от ламп до выходника - свить анодные с питанием. Это минимизирует магнитные поля.
Дальше - 47пФ прям между анодами и Обязательно пленку около 100nF со средней точки транса на землю прям под лампы. Костыли. Задавить возможные возбуды ламп.
От сокета анодные и сеточные провода разводить 90° - уменьшить емкость.
С таким свитием прокладывать такие провода можно будет ближе к преду, без больших проблем.
В гитарниках так наверное не делают, и мне щас скажут, что это фигня, и нафиг не надо... но так магнитные наводки этих линий сииильно уменьшаются. И хайгейнер я так раз успокоил.
... и добавил:Аааа, стоп, гоню. Пленку конечно не на трансе, а к лампам максимально близко. Написал криво.
Чтоб враги так сделали и у них засвистело
