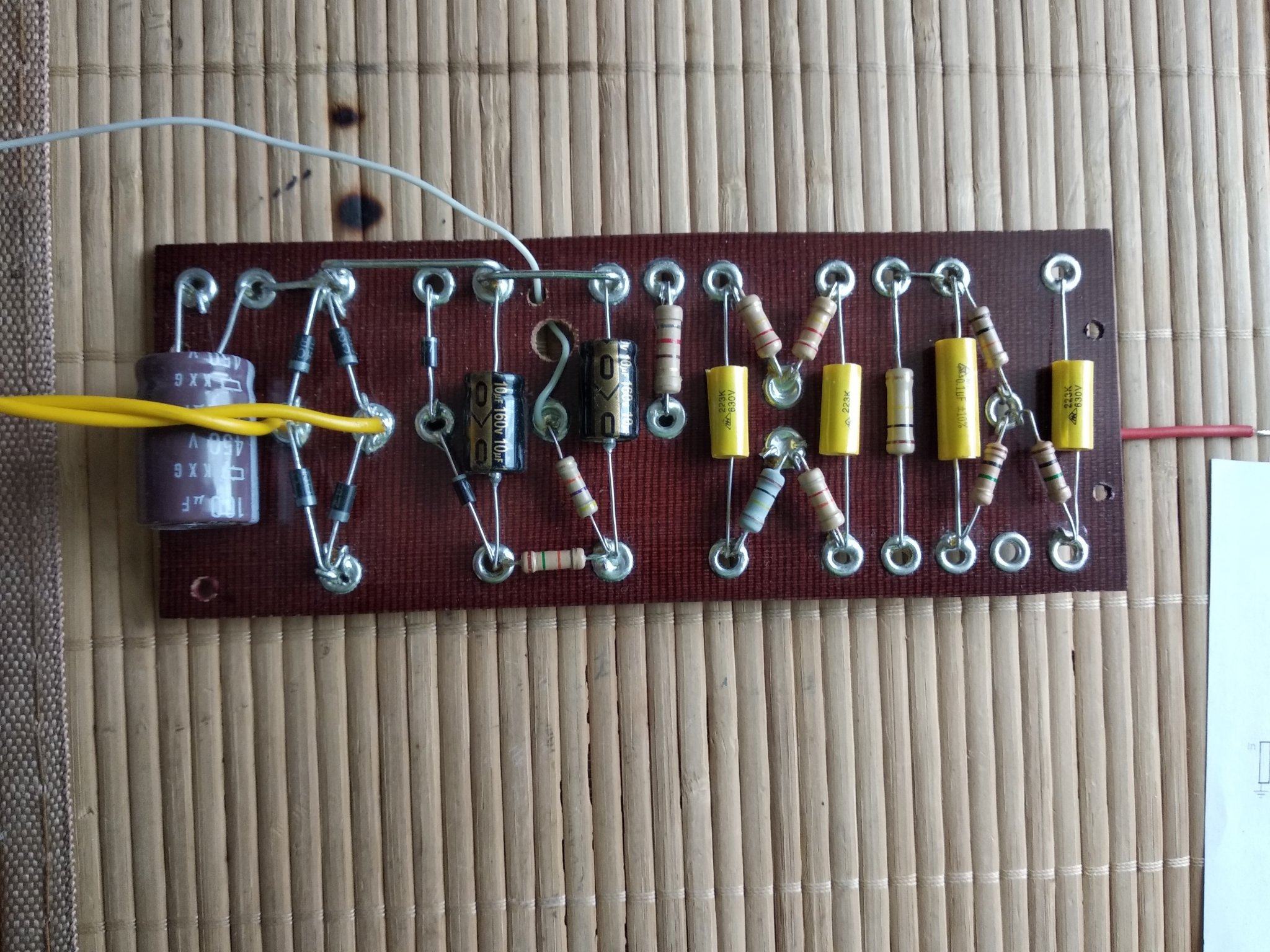

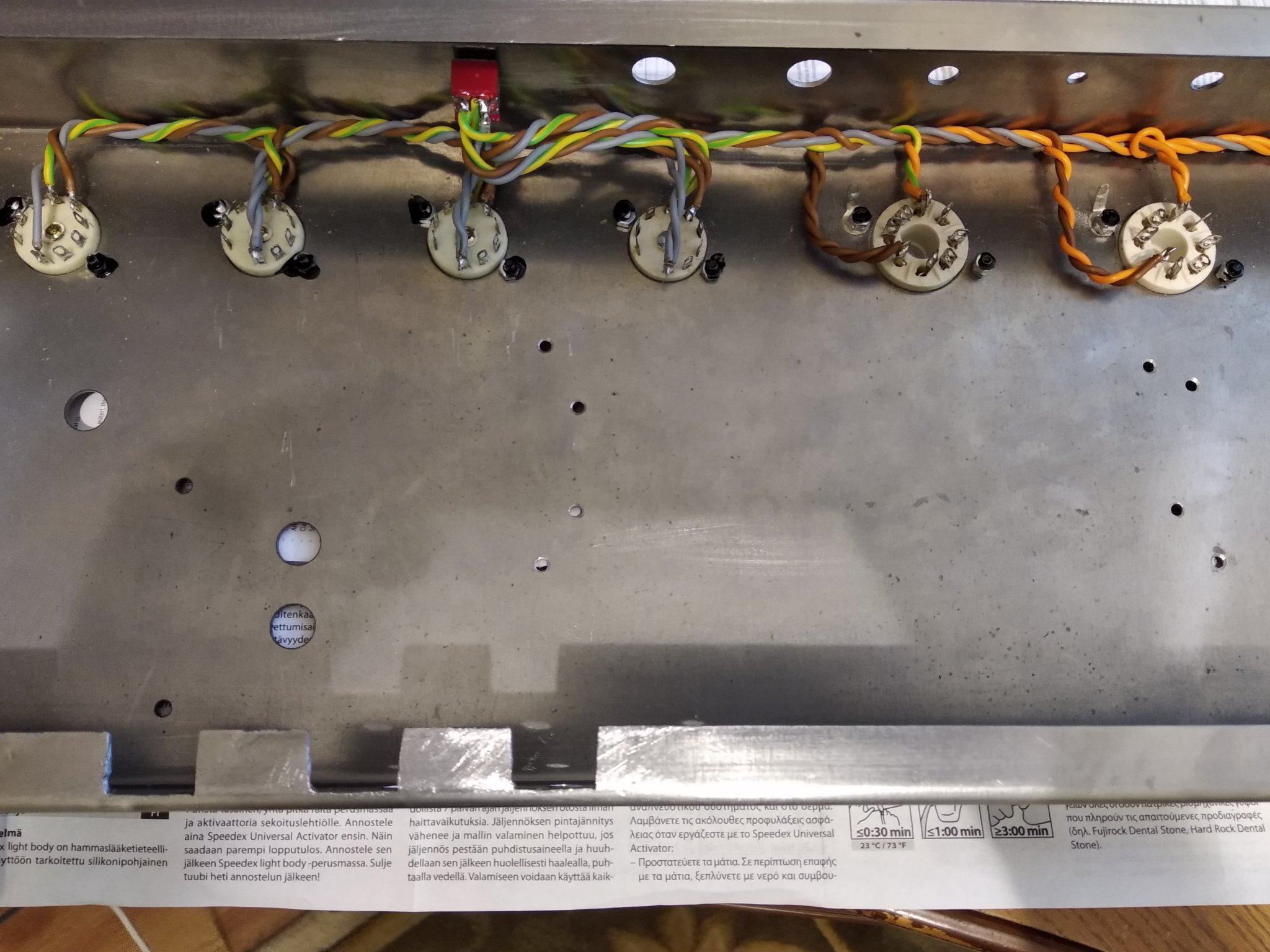

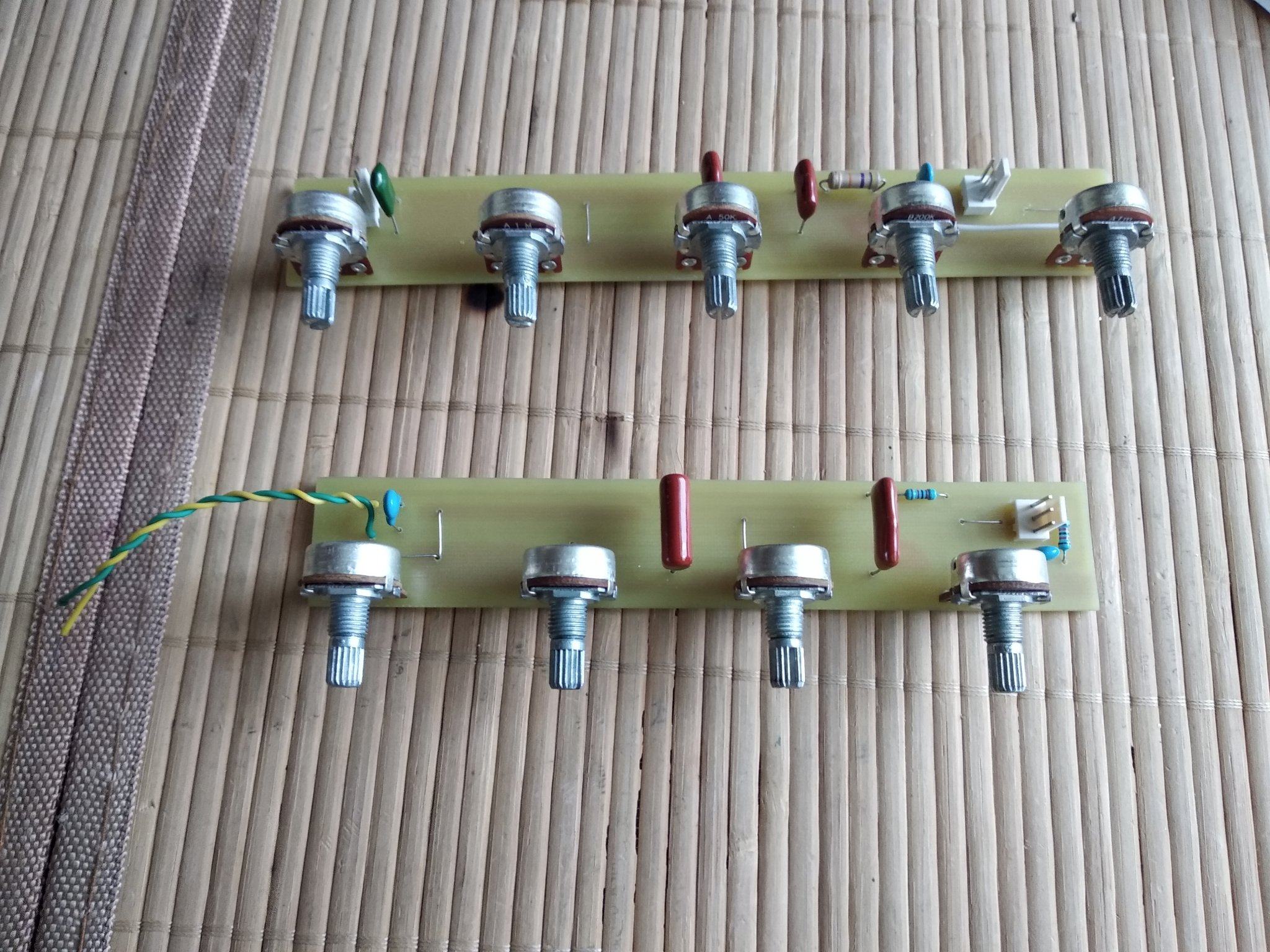

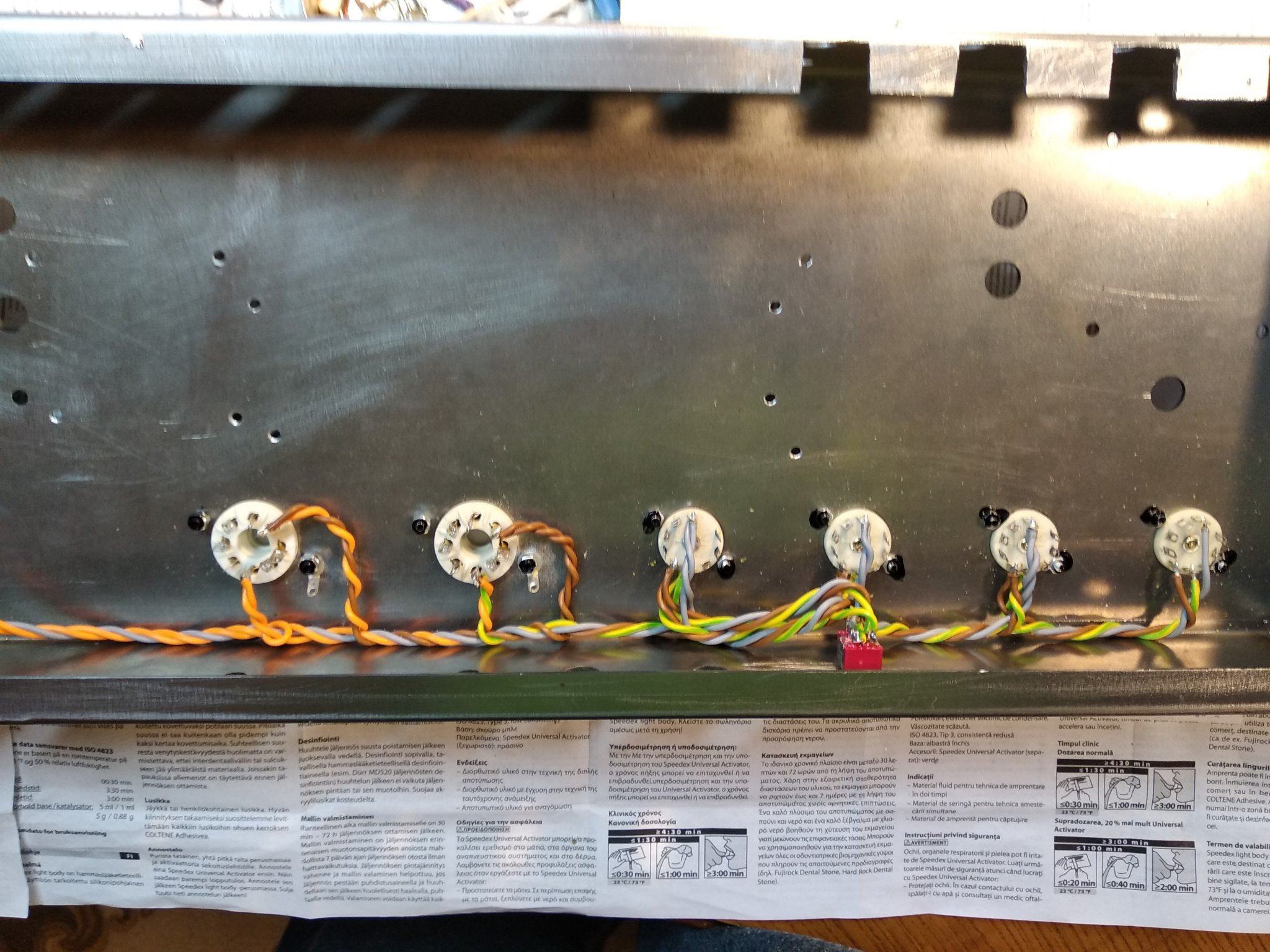

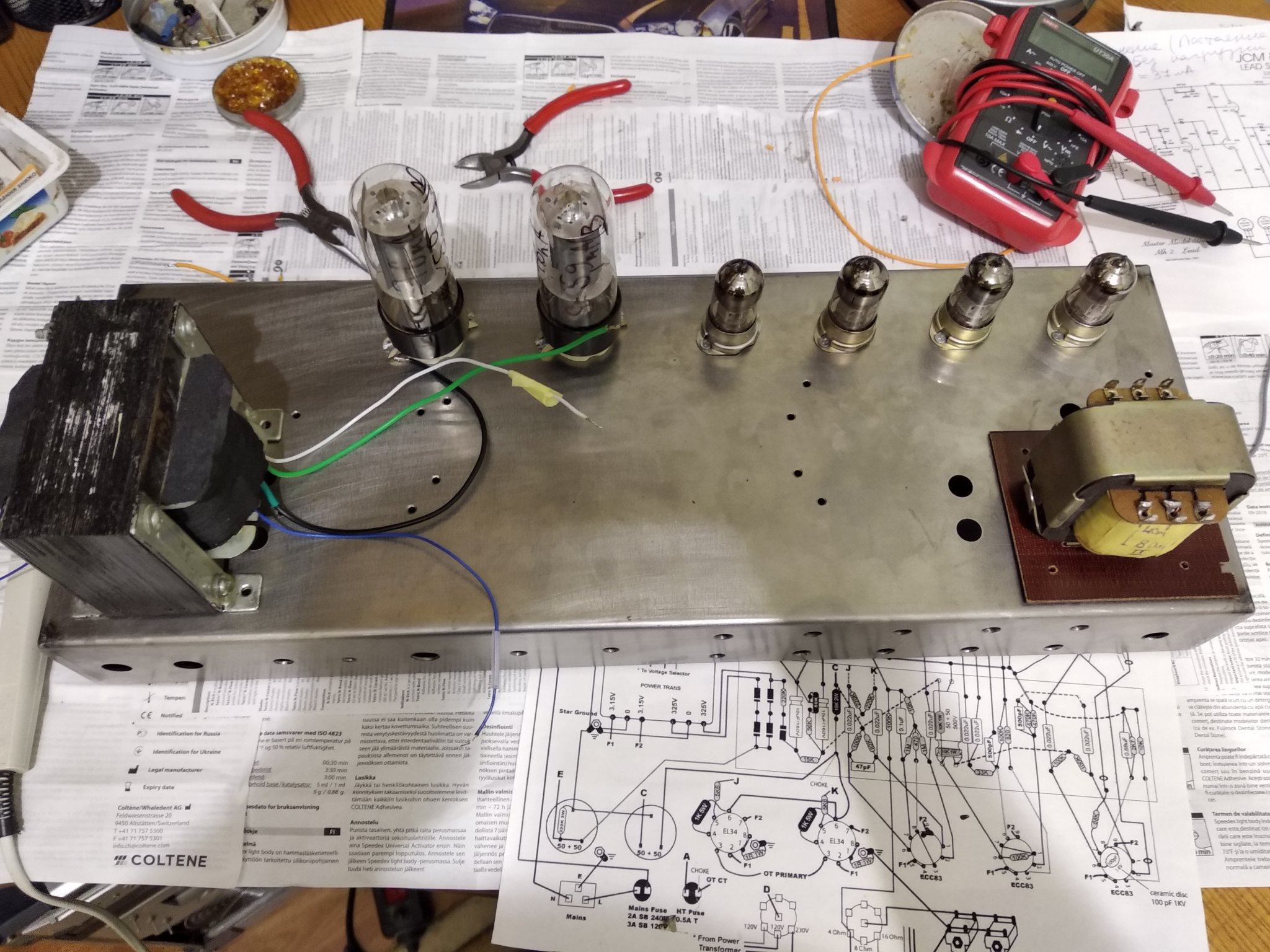

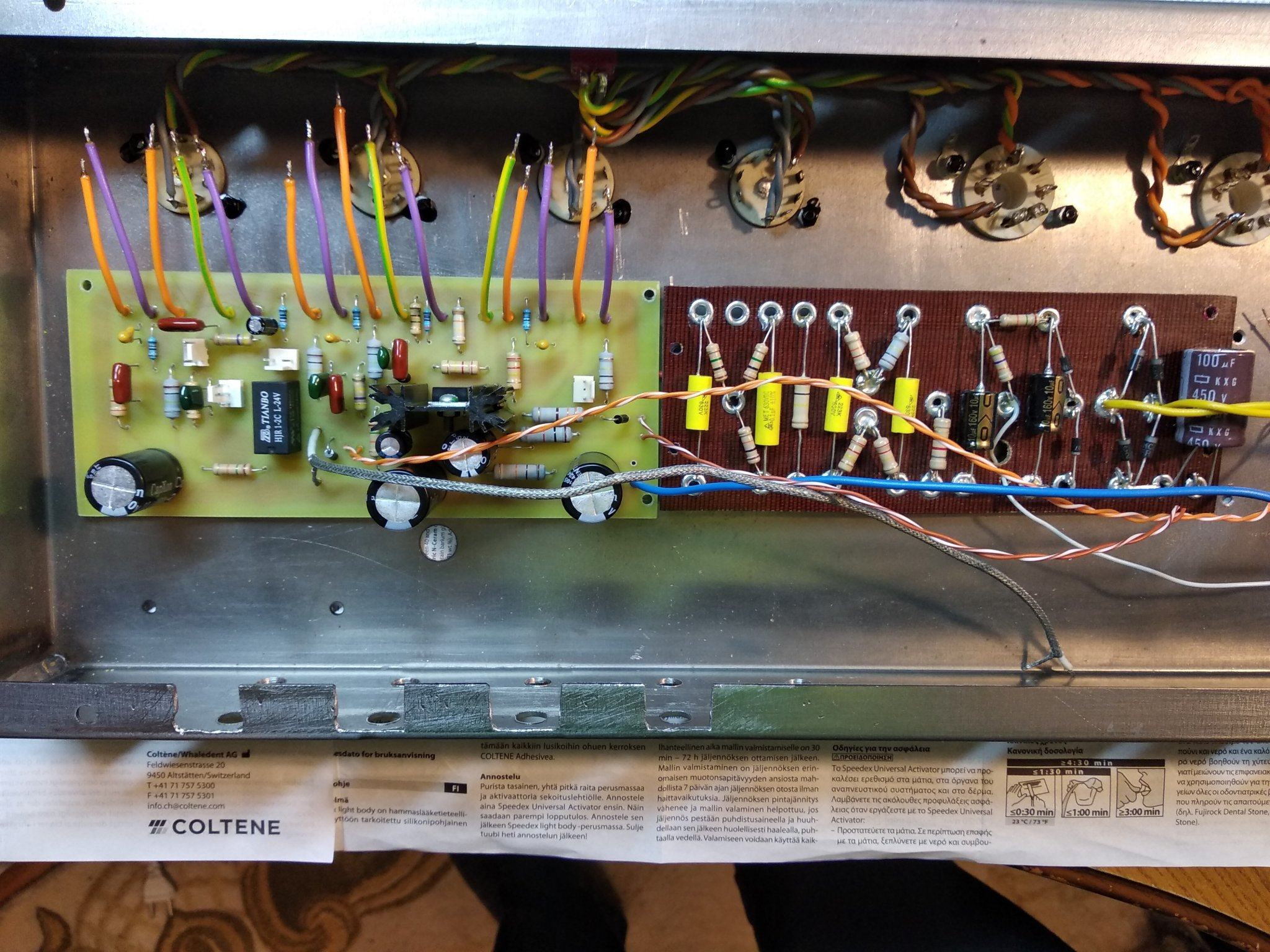

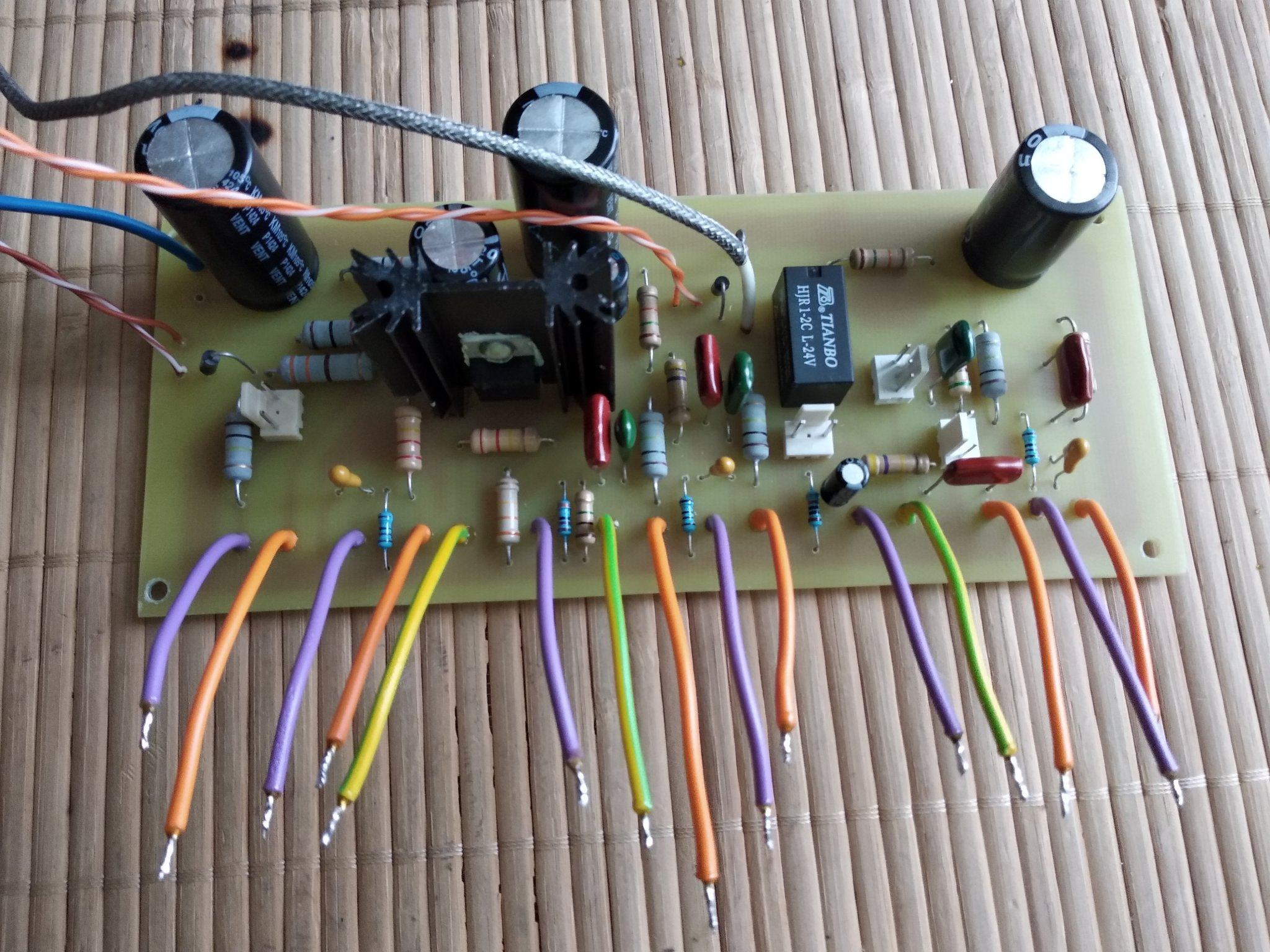

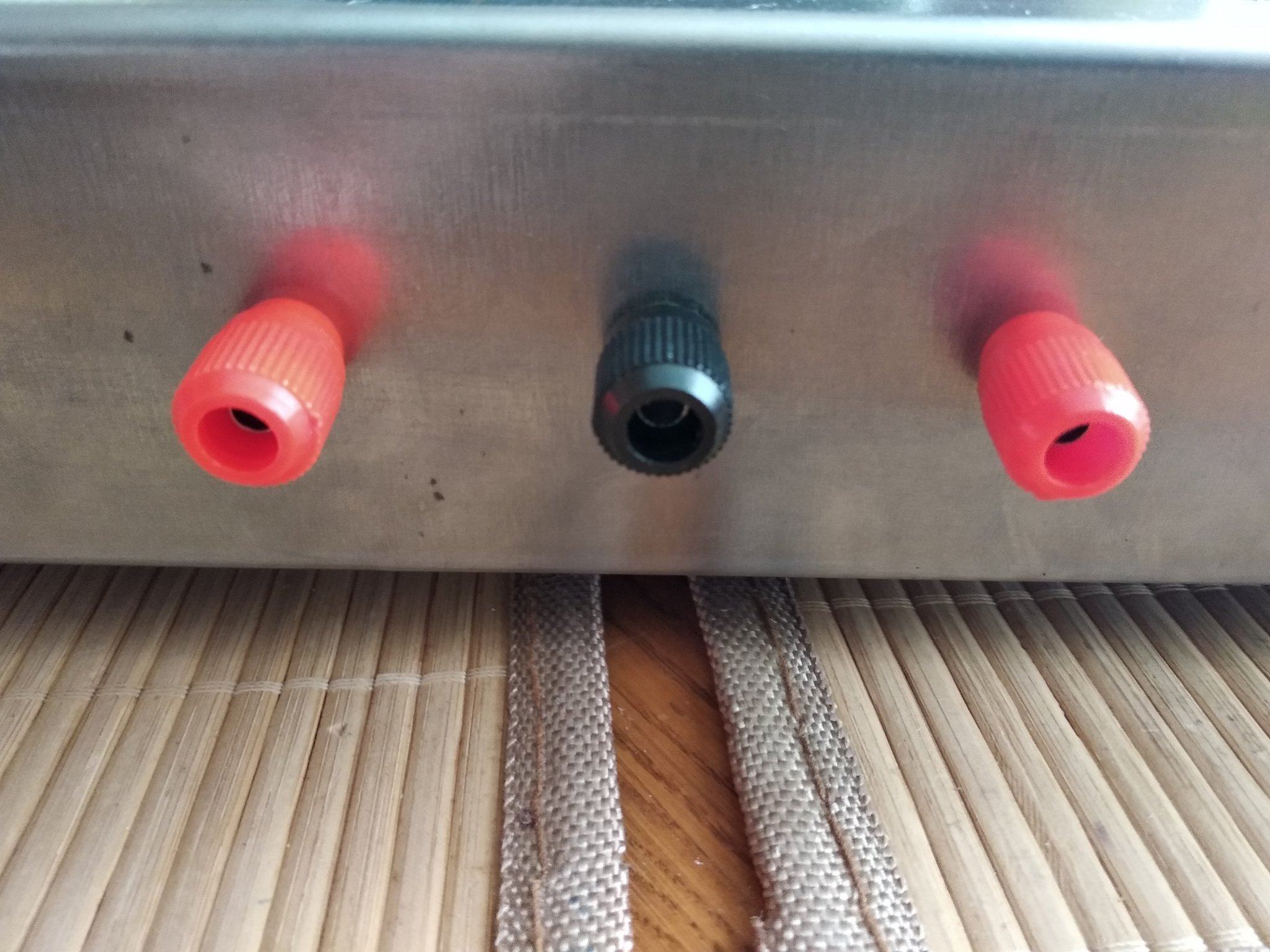

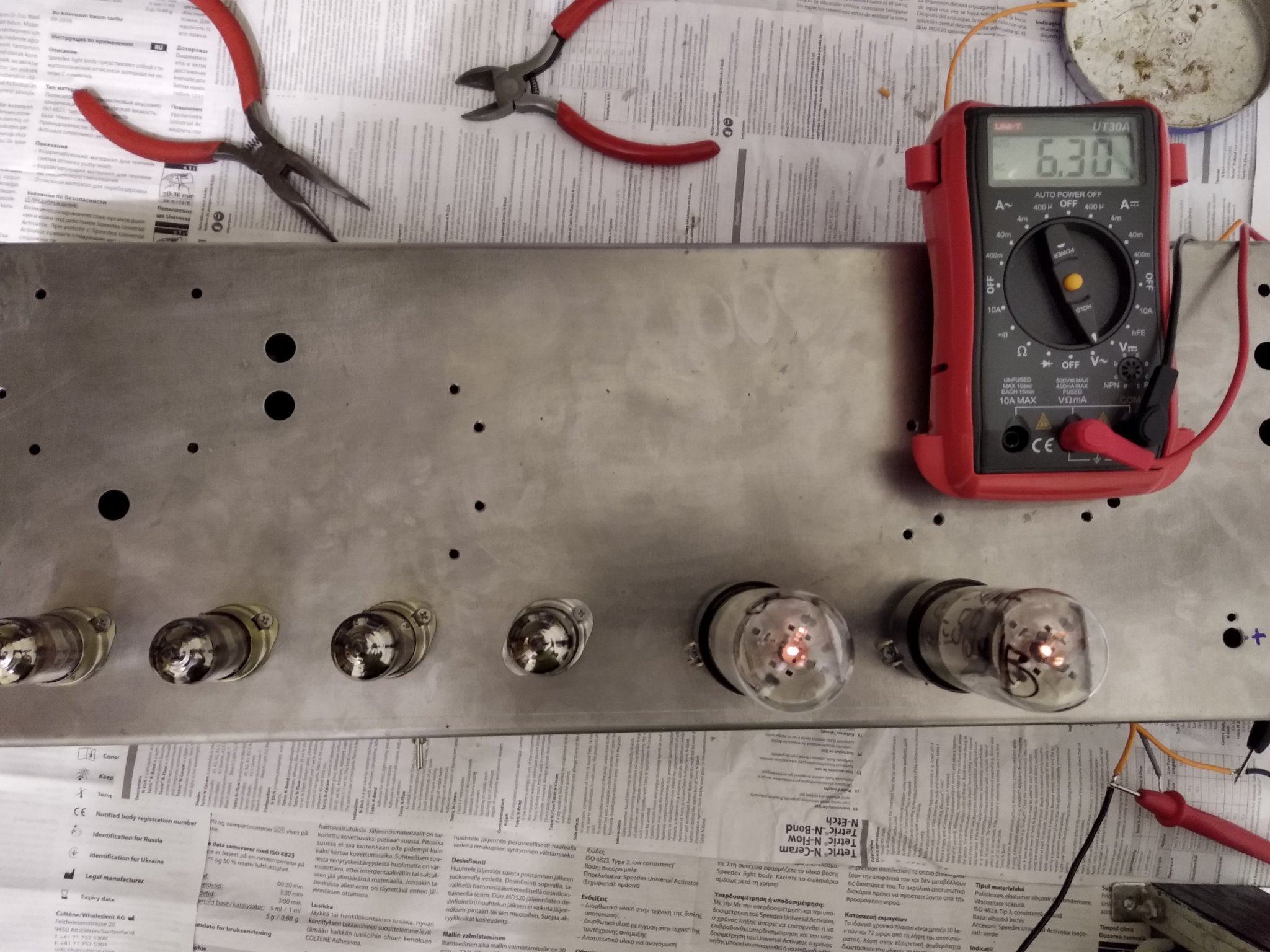

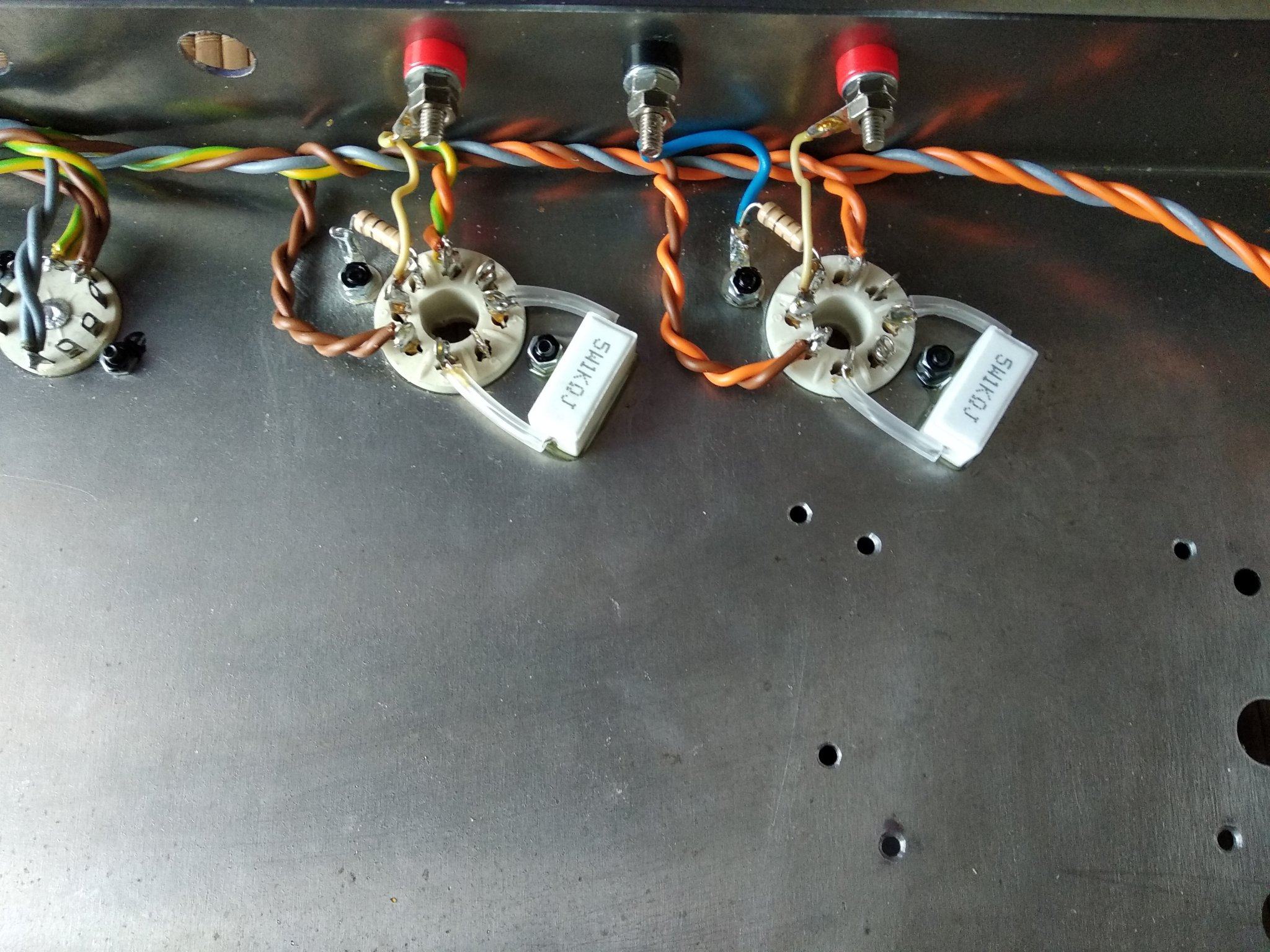

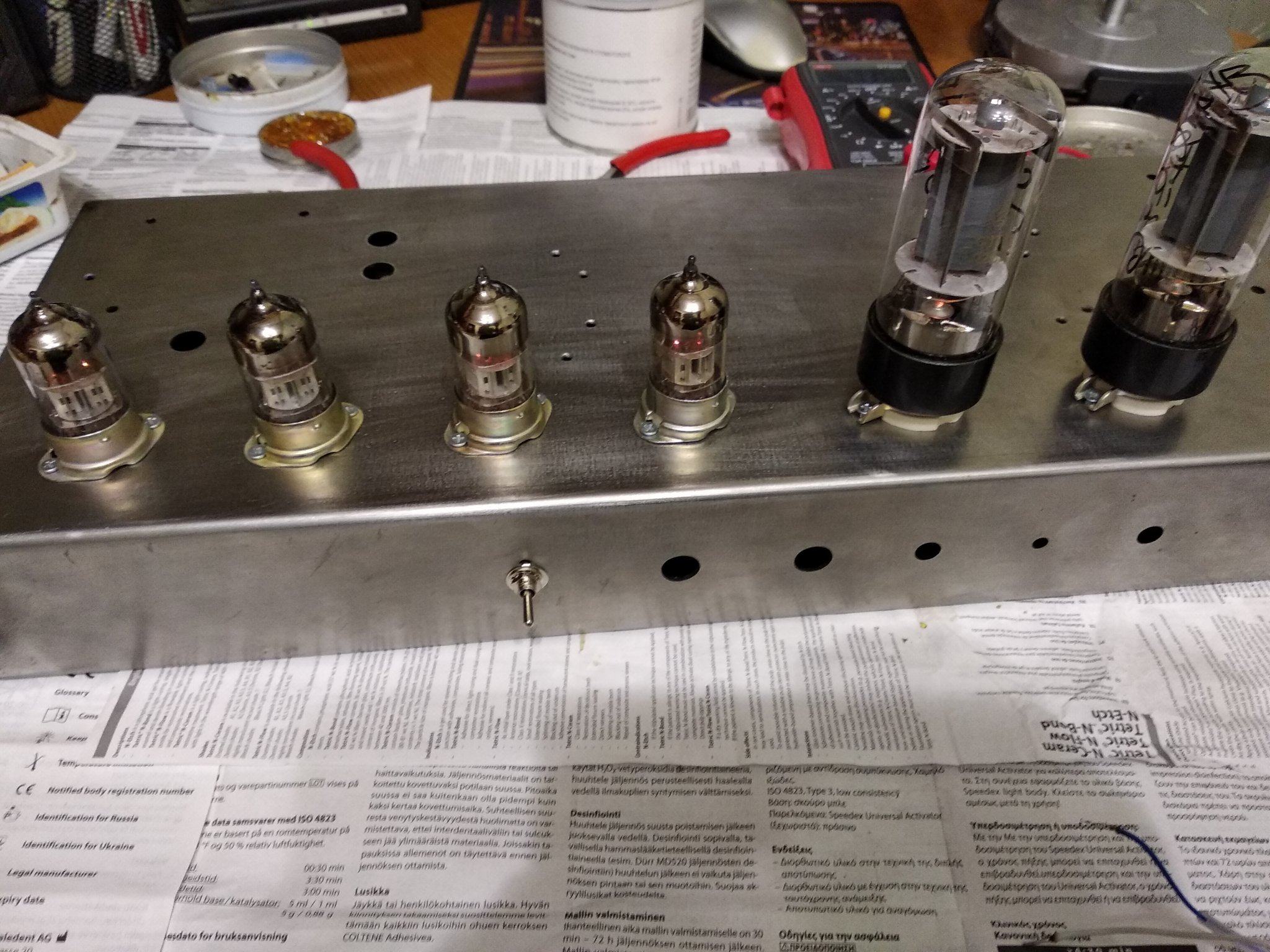

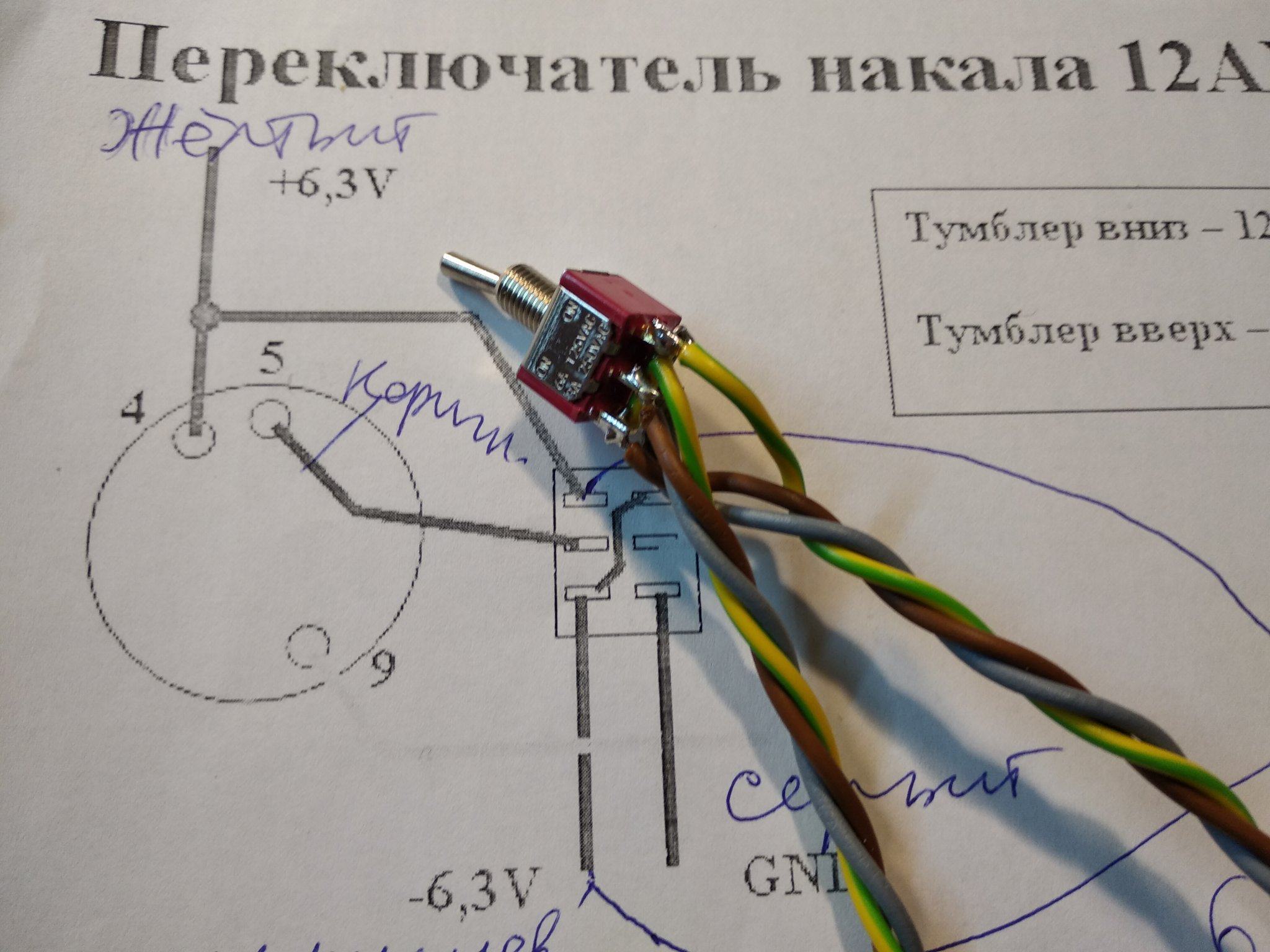

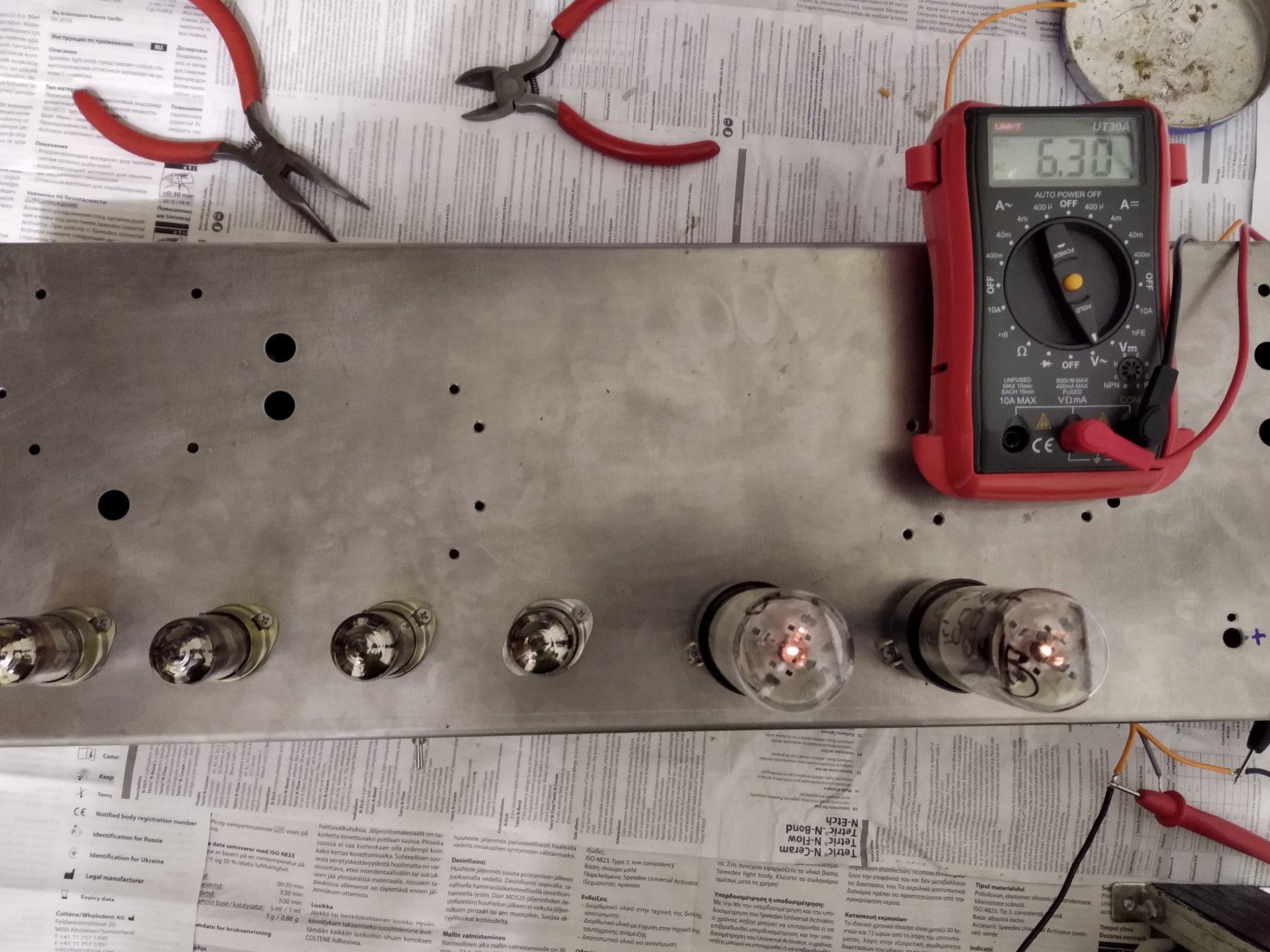

Итак , это будет мой 3-й ламповый гитарный самодельный усилитель ( после 2-х Маршалов). Оконечник будет стандартный маршаловский двухтакт на 2-х лампах 6П3С , преамп- двухканальный , хай-гейн по схеме оригинального Ректифаера , и чистый . Плату преампа разводил сам, под своё шасси. Оконечник сделал по лейке 2204 . Шасси сделал под заказ, не очень дорого обошлось ( в раза 3 дешевле чем шасси под плекси с Алика) и качество отличное 1.5 мм сталь ,с лазерной резкой всех отверстий, гибкой и сваркой .Силовой транс намотал сам на железе от УПса -вполне нормальный транс, с током Х.Х.около 35 мА.Параметры транса : Анодка- 300В -200мА , Накал- 6,8В- 1.2 А, смещение- 50В. На гитару чуть лучит с расстояния меньше 40 см.Дальше- тишина. В усилителе будет предусмотрен переключатель накала ламп преампа ( с 6Н2П на 12АХ7), решил сделать для большей универсальности . Также Сделал наружные клеммы для удобной настройки тока покоя , и переменник смещения будет выведен сверху шасси. Выходник пока поставлю ТВЗ 1-6 с домотанной вторичкой на 8Ом, посмотрел обмотки -там даже есть какое-никакое а секционирование вторички . Если не устроит- намотаю свой, есть хорошее биговское Ф-железо. Кена не будет - выпрямление только диодным мостом. Сейчас уже на стадии сборки- распаял все платы полностью, распаял полностью накал с переключателем , начал распаивать оконечник. Испытал накальное напряжение под нагрузкой со всеми лампами ( 4 -6Н2П + 2 6П3С) - вышло как раз 6,4-6,3 В., как раз так как надо.
