Автор Тема: Мой мини Ректифаер на 6П3С  (Прочитано 32988 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1970
  • Новосибирск.
Re: Мой мини Ректифаер на 6П3С
« Ответ #405 : Июня 16, 2026, 04:03:34 »
В смысле , снаружи ? Уточните куда , И какие именно провода ?
Я так один раз сделал и это решило проблему.
Только у меня под преампом шли провода ОС с выходника.
Снаружи - значит поверх шасси, свив как следует и закрепив на какие нибудь аккуратные хомутики.
Эстетики это не испортит, раз уж трансформаторы без крышек... Но влияние выходных цепей на входные и хайгейновые должно устранить.
Причем этот вариант - наименее кровавый и не потребует слесарных работ.
Кстати, мне тогда тоже Алексей Ф посоветовал, вроде.
Плохо только, что у Вас галетник переключения нагрузки прилеплен к входной лампе.... :pozor: Тут, наверно, только переносить.
Кстати, провод обратной связи от выходника тоже идёт над преампом, как я понял?
« Последнее редактирование: Июня 16, 2026, 04:12:13 от major73727 »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 13827
  • Atypique
Re: Мой мини Ректифаер на 6П3С
« Ответ #406 : Июня 16, 2026, 05:34:50 »
Возможно, это кому-то поможет:



Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1970
  • Новосибирск.
Re: Мой мини Ректифаер на 6П3С
« Ответ #407 : Июня 16, 2026, 05:53:32 »
Возможно, это кому-то поможет:
Конечно, поможет, если всё переделывать.
Если нужны костыли - от этой картинки уже мало толку.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96243
  • Санкт-Петербург
    • AZG CUSTOM
Re: Мой мини Ректифаер на 6П3С
« Ответ #408 : Июня 16, 2026, 07:48:45 »
Geezer, Ты понимаешь разницу между 800 и Ректой? Ну и расположение трансформаторов принципиально разное. Я написал какую лейку смотреть, а не вот это все.

 :7: :pozor:

Онлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2804
Re: Мой мини Ректифаер на 6П3С
« Ответ #409 : Июня 16, 2026, 08:21:00 »
Зато здесь вон какие мощные гридстопперы на плате стоят, видал?
Не то  что остальные дебилы, лепят их на саму панельку лампы, понимаешь  :crazy:

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 964
  • Воля и Разум
Re: Мой мини Ректифаер на 6П3С
« Ответ #410 : Июня 16, 2026, 17:12:21 »
Я так один раз сделал и это решило проблему.
Только у меня под преампом шли провода ОС с выходника.
Снаружи - значит поверх шасси, свив как следует и закрепив на какие нибудь аккуратные хомутики.
Эстетики это не испортит, раз уж трансформаторы без крышек... Но влияние выходных цепей на входные и хайгейновые должно устранить.
Причем этот вариант - наименее кровавый и не потребует слесарных работ.
Кстати, мне тогда тоже Алексей Ф посоветовал, вроде.
Плохо только, что у Вас галетник переключения нагрузки прилеплен к входной лампе.... :pozor: Тут, наверно, только переносить.
Кстати, провод обратной связи от выходника тоже идёт над преампом, как я понял?

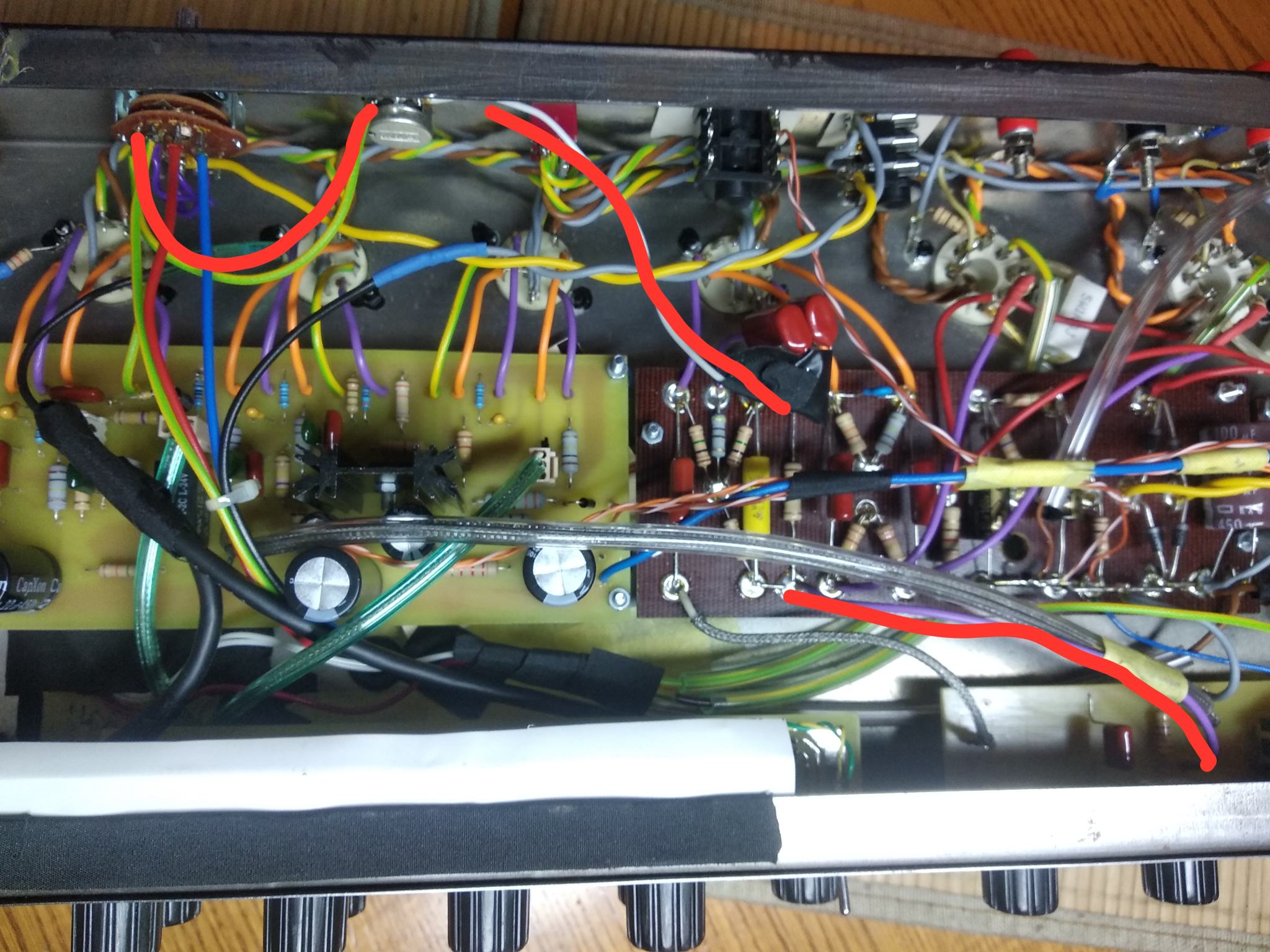

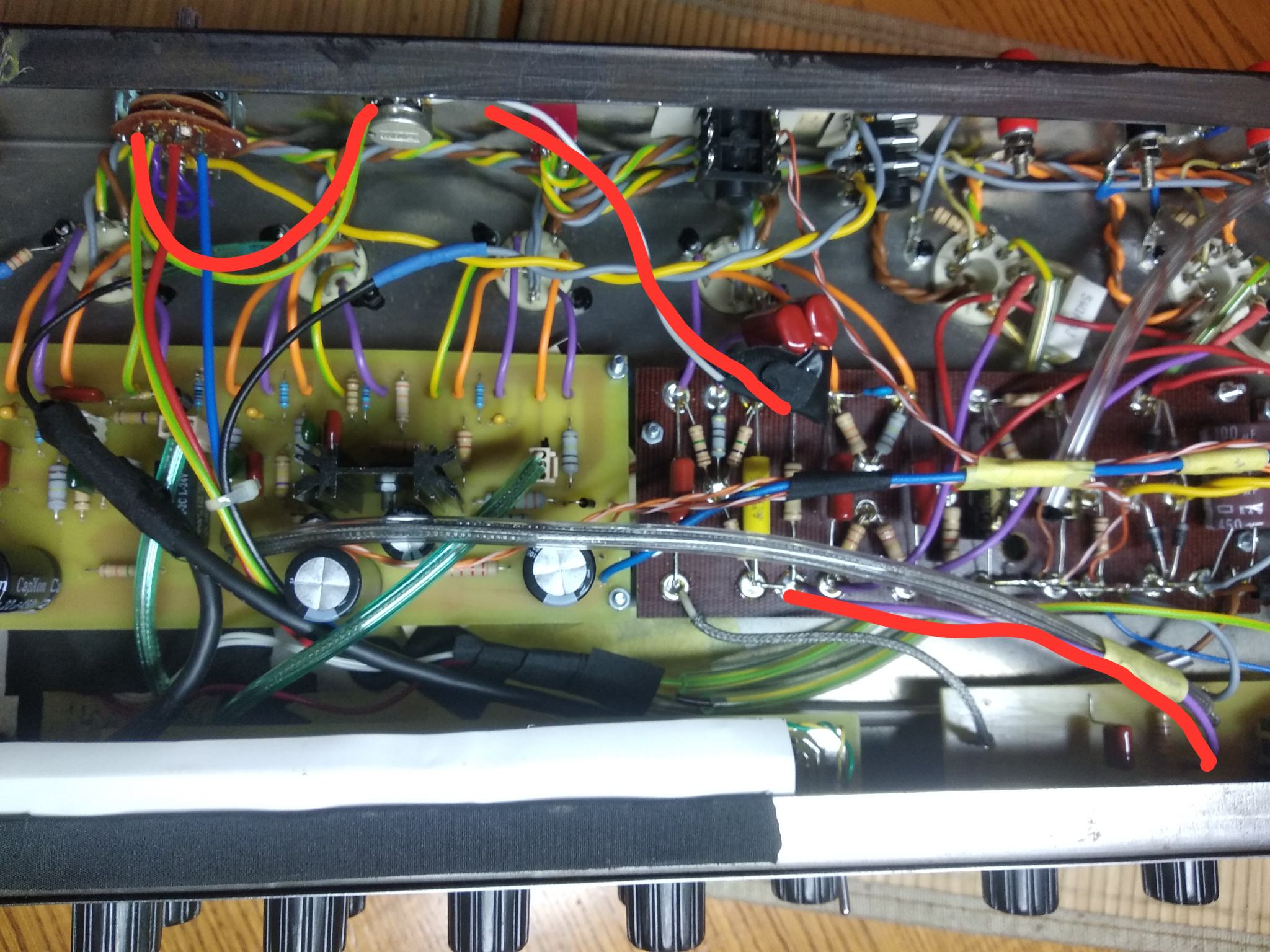

Ага, точно я понял . По верху шасси это кстати супер идея )!!! Надо попробовать , только найду время чтобы заняться этим всем ремонтом. Как идут провода от фазика --> плата презенса --> галетник импедансов со вторичками нарисовал на фото краснымм линиями. Если галетник расположен близко к первой лампе, то его тоже надо переносить поближе к выходным лампам ?

Онлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2804
Re: Мой мини Ректифаер на 6П3С
« Ответ #411 : Июня 16, 2026, 17:41:28 »
High Hopes,  надо хотя бы провод прижать к шасси, чтобы он не проходил над первыми каскадами. Возможно, и этого будет достаточно, чтобы решить вопрос малоинвазивно))
Собственно, это касается всех проводов.  Если провода с большим уровнем сигнала проходят рядом с теми, где слабый сигнал, и их фазы совпадают - возбуд гарантирован. Достаточно даже в случае, когда провод с анода 2 каскада, например, рядом с сеточным 1-го, и оба неэкранированы. Ну то есть принцип понятен - каждый каскад инвертирует фазу( если это не КП) , дальше уже посчитать не сложно по схеме, соседства каких проводов надо избегать ;)

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 13827
  • Atypique
Re: Мой мини Ректифаер на 6П3С
« Ответ #412 : Сегодня в 05:38:20 »
Цитировать
надо хотя бы провод прижать к шасси

Лучше провести его экранированным проводом, но заземлить экран только с одного конца.

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1321
  • yo yoda
Re: Мой мини Ректифаер на 6П3С
« Ответ #413 : Сегодня в 07:15:37 »
Гизя, антенна получится, штыревая..   наловит же. Как же так?

Есть места, где экран нужен. А есть, где он бесполезен, если там не 1-2 мм стали.



Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 13827
  • Atypique
Re: Мой мини Ректифаер на 6П3С
« Ответ #414 : Сегодня в 10:06:01 »
Цитировать
антенна получится, штыревая

Дремучесть непроходимая, классическая, неизлечимая… ))

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1321
  • yo yoda
Re: Мой мини Ректифаер на 6П3С
« Ответ #415 : Сегодня в 11:53:43 »
Оч. приятно.
Я а Дима.
