Автор Тема: Монстр по шведски в 1U rev.3.0  (Прочитано 29846 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Rasha Автор темы

  • Частый посетитель
  • **
  • Сообщений: 117
  • Репутация: +24/-0
  • Жить по Совести
Re: Монстр по шведски в 1U rev.3.0
« Ответ #45 : Октября 27, 2015, 02:16:57 »
немного оффтоп
а какой фоторезист используешь и как его на плату наносишь?
сколько держишь под УФ лампой и какая мощность лампы.
лужение контактов чем делал?и как текстолит пилил и чем)
ps в родном пивике анодка 370 вольт

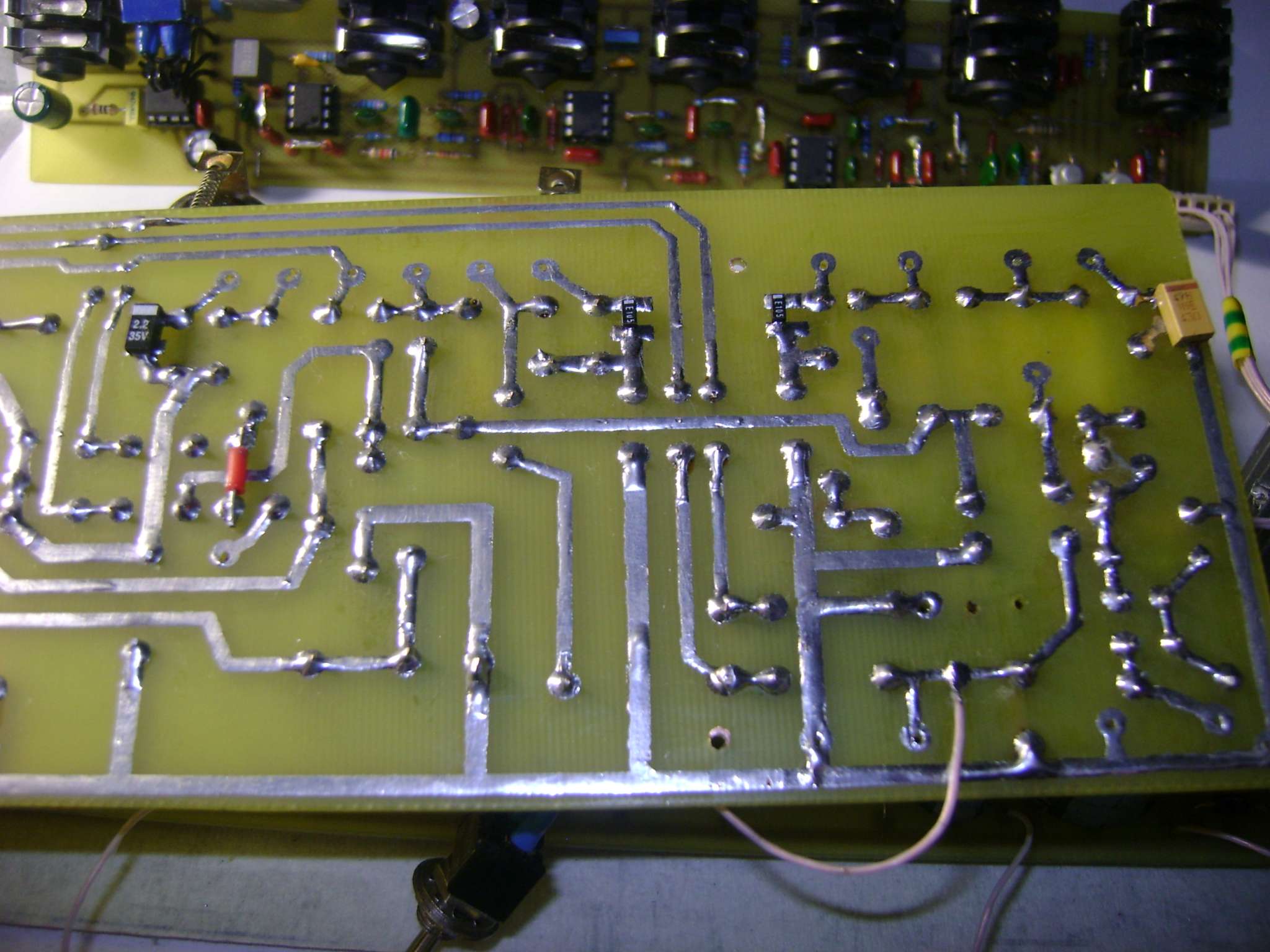

Использую плёночный фоторезист. Заказывал уже закатанный текстолит здесь ekits.ru
Связывался непосредственно с менеджером по продажам для заказа текстолита большего размера.
Взял партию двустороннего размером 500х300 - 2 шт. и одностороннего - 500х300 - 3 шт. Они просто не стали резать свой изначальный размер и отправили. По цене не помню (за всё вроде 3,5 тыр.), но он у меня ещё не весь разошёлся.

Засвечивал УФ лампой с цоколем Е27 (25 Вт вроде). Установил над ящиком на расстоянии 200 мм. Большую плату засвечивал сначала слева 6 минут, а после справа 6 минут, просто переместив лампу над платой, тем самым более менее равномерно засветив фоторезист. Этого времени было достаточно для качественной проявки без потерь в течении 3 минут в ванне с раствором жидкого стекла.

Лудил просто припоем ASAHI.

Текстолит пилил канцелярским ножом. Запиливал надрезы по линейке с двух сторон, после надломал и поправил надфилем.

По анодке, мне больше пришёлся вариант с анодкой в 325-340 В, больше компрессии и чувствительности. С высокой в 390 звук разряженный и чистый, не люблю такой.

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Монстр по шведски в 1U rev.3.0
« Ответ #46 : Декабря 29, 2015, 23:36:39 »
Ребята, добрый вечер всем, и с наступающим)) Подскажите, плиз по схеме - катодные кондёры по 1 мкф ставить электролиты или нет?? Если электролиты, то полярные, или нет??

И по поводу резистора R48, который 2,2 М - нужен ли он, если я только лид канал собираю?? Вроде он для того, чтоб щелчков не было от реле??

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89717
  • Репутация: +9793/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Монстр по шведски в 1U rev.3.0
« Ответ #47 : Декабря 29, 2015, 23:44:27 »
AntonVIP, В оригинале неполярные аксиальные электролиты. Я бы ставил пленку.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Монстр по шведски в 1U rev.3.0
« Ответ #48 : Декабря 30, 2015, 00:09:01 »
AntonVIP когда собирал ставил эти квадратики EPCOS http://www.chipdip.ru/product/b32529c1105k000/
в очередной пред Дизеля который сейчас доделываю поставил в катоды тантал  http://www.chipdip.ru/product0/27589/

« Последнее редактирование: Декабря 30, 2015, 00:16:16 от Darksid »

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Монстр по шведски в 1U rev.3.0
« Ответ #49 : Декабря 30, 2015, 00:16:04 »
Спасибо, AZG, Darksid ))) ;) ;) ;) ;)

... и добавил:

А по поводу 2,2 М резюка??

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Монстр по шведски в 1U rev.3.0
« Ответ #50 : Декабря 30, 2015, 00:23:43 »
AntonVIP удачи в сборке. ;)

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Монстр по шведски в 1U rev.3.0
« Ответ #51 : Декабря 30, 2015, 00:40:59 »
AntonVIP удачи в сборке. ;)

Спасибо большое)) Щас тарюсь комплектухой !

... и добавил:

По поводу резистора 2,2 М на выходе так и не ответили  :hmmm:
« Последнее редактирование: Декабря 30, 2015, 22:20:27 от AntonVIP »

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Монстр по шведски в 1U rev.3.0
« Ответ #52 : Января 27, 2016, 22:01:35 »
Здорова!!

Завтра наконец-то приедут детальки на сей монстр)) Буду начинать) И на кранк заодно сразу приедут!!

Оффлайн SHIZAFRENIC

  • Новичок
  • *
  • Сообщений: 62
  • Репутация: +6/-0
Re: Монстр по шведски в 1U rev.3.0
« Ответ #53 : Января 28, 2016, 10:41:37 »
Добра Всем! Подскажите ПЖЛСТ ;) в схеме симулятора есть не подписанные номиналы потов, а также поливик на выходе, догадываюсь что это буфер, а вот какой? ;)

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Монстр по шведски в 1U rev.3.0
« Ответ #54 : Января 28, 2016, 11:00:41 »
Добра Всем! Подскажите ПЖЛСТ ;) в схеме симулятора есть не подписанные номиналы потов, а также поливик на выходе, догадываюсь что это буфер, а вот какой? ;)

Типа, сенд)) А не подписанные номиналы можно глянуть в схеме оригинала - 6505+

Оффлайн SHIZAFRENIC

  • Новичок
  • *
  • Сообщений: 62
  • Репутация: +6/-0
Re: Монстр по шведски в 1U rev.3.0
« Ответ #55 : Января 28, 2016, 12:46:51 »
по поводу 6550 я понял, а вот по поводу Энгла Файербол нет! Ткните носом господа! :)

Оффлайн smetaninda

  • Новичок
  • *
  • Сообщений: 77
  • Репутация: +3/-0
Re: Монстр по шведски в 1U rev.3.0
« Ответ #56 : Января 28, 2016, 14:35:45 »
Схема выходного буфера точно такая же, как и для 6505. Главное напряжение на него нужное дай.

Оффлайн Прохожий_

  • Эксперт
  • *****
  • Сообщений: 1985
  • Репутация: +260/-2
    • Звукозапись и создание музыки
Re: Монстр по шведски в 1U rev.3.0
« Ответ #57 : Января 29, 2016, 15:46:24 »
И по поводу резистора R48, который 2,2 М - нужен ли он, если я только лид канал собираю?? Вроде он для того, чтоб щелчков не было от реле??

Не нужен. Я у себя не ставил.

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Монстр по шведски в 1U rev.3.0
« Ответ #58 : Января 29, 2016, 22:50:01 »
Не нужен. Я у себя не ставил.

Спасибо))  ;) ;) ;)

Оффлайн SHIZAFRENIC

  • Новичок
  • *
  • Сообщений: 62
  • Репутация: +6/-0
Re: Монстр по шведски в 1U rev.3.0
« Ответ #59 : Января 30, 2016, 13:49:10 »
Собрал Енгл! Плату спикосима не подключал, так как не нашёл LND150, оставил только выход! Теперь проблема! Не срабатывает реле, поставил 4078 VDC12V, чистый работает, играет, тумблер нажимаю не срабатывает! Причём имеется ещё просадка анодки, без ламп 410-415, с лампами падает до 150-180! В чем косяк? Подскажите люди добрые!
