Re: Монтаж Слоректы
« Ответ #135 : Августа 27, 2009, 21:00:28 »
Значит мют перегруза кривой.

Оффлайн no Автор темы

  • Эксперт
  • *****
  • Сообщений: 1957
  • Репутация: +164/-18
Re: Монтаж Слоректы
« Ответ #136 : Августа 27, 2009, 21:13:26 »
Либо в разводке темброблоков-громкостей намудрил.
Схема вот. Слоректо делал без изменений.

... и добавил:

Точнее, так
« Последнее редактирование: Августа 27, 2009, 21:16:42 от no »

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • Репутация: +295/-56
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Монтаж Слоректы
« Ответ #137 : Августа 27, 2009, 21:19:40 »
Цитата: no от Августа 27, 2009, 15:10:36
Сегодня доделал усилог. Поставил не-пару из 6п3с и переменники смещения выкрутил на середину (потом буду отстраивать под 6л6).

Тестил два раза, один - от ретурна до динамика (тупо гитару в ретурн, лампы преда вытащил). Как только прибавляю резонанс чуть больше нуля - дикий фон  :7: Резонанс на нуле - тишина. Полезного звука нет. ООС вроде правильно подвел. Буду проверять монтаж. Может быть проблема в трансе??


Вторичку выходника заземлил? Если нет, то заземли. Если заземлена, а дикий фон прет, поробуй заземлить другой конец вторички, и обратную связь веди с того конца где раньше было заземление.

Про мют, АЗГ на ГТлабе писал, где-то вешали еще резюк об землю 1МОм, если мне не изменяет память.

Оффлайн no Автор темы

  • Эксперт
  • *****
  • Сообщений: 1957
  • Репутация: +164/-18
Re: Монтаж Слоректы
« Ответ #138 : Августа 27, 2009, 21:23:33 »
4el, Вторичку заземлил. Но почему без обратки полезного звука нет? А шерох ламп и щелчок при переключении режима - есть.

... и добавил:

ЧТо скажешь по компиляции схемы? Не натупил нигде?

... и добавил:

Цитата: 4el от Августа 27, 2009, 21:19:40
Про мют, АЗГ на ГТлабе писал, где-то вешали еще резюк об землю 1МОм, если мне не изменяет память.
AZG, Возможно, что в вашей схеме ошибка? Сейчас сам гляну, но уж напомните пожалуйста, мало ли сам не найду.

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • Репутация: +295/-56
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Монтаж Слоректы
« Ответ #139 : Августа 27, 2009, 21:29:45 »
no,
Схема петли странная. Вроде как рисуешь повторитель перед сендом, а в анод ставишь 100 кОм. Не должно его там быть. Анодку подаешь на анод без резистора, с анода на сетку резистор 2.2МОм. Вот где вроде косяк.

... и добавил:

П.С. немного офф. Пойду поем, а то семейный ужин, чуть позже повнимательней посмотрю.

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Монтаж Слоректы
« Ответ #140 : Августа 27, 2009, 21:39:58 »
no, подай сигнал прямо на переменник мастер-громкости. Работает? Если работает - копай дальше - раскачка оконечника, петля и т.д.

Оффлайн no Автор темы

  • Эксперт
  • *****
  • Сообщений: 1957
  • Репутация: +164/-18
Re: Монтаж Слоректы
« Ответ #141 : Августа 27, 2009, 21:47:38 »
Цитата: bottle от Августа 27, 2009, 21:39:58
no, подай сигнал прямо на переменник мастер-громкости. Работает? Если работает - копай дальше - раскачка оконечника, петля и т.д.
Мастера, как такового, пока нет. Перемычка. Потом сделаю. Но прямо на фазик кинуть попробую


4el, Да, но
1)Так придумал фрамус
2)С сенда на ерасовский оконечник все руботает. А вот с ретурна на родной конец (вместе банально не пробовал) нифига не пашет

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • Репутация: +295/-56
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Монтаж Слоректы
« Ответ #142 : Августа 27, 2009, 21:47:53 »

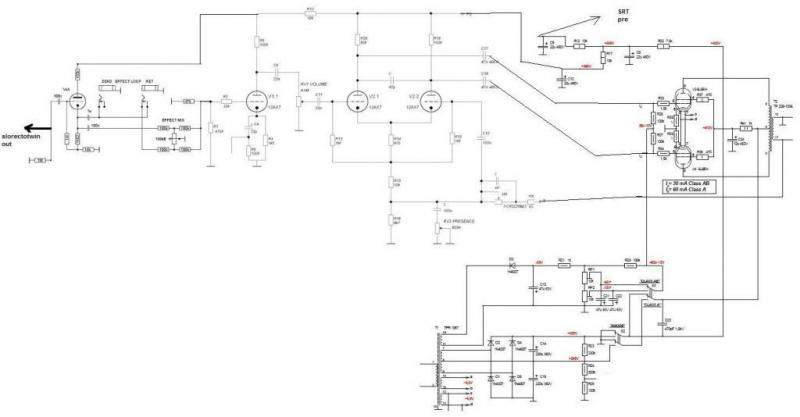

Вот пример петли

Обрати внимание на повторитель перед сендом.

Если шипение есть в динамике но нет полезного сигнала значит косяк в петле.
Цитата: bottle от Августа 27, 2009, 21:39:58
no, подай сигнал прямо на переменник мастер-громкости. Работает? Если работает - копай дальше - раскачка оконечника, петля и т.д.

Или сразу на сетку первого триода фазоинвертора.

Оффлайн no Автор темы

  • Эксперт
  • *****
  • Сообщений: 1957
  • Репутация: +164/-18
Re: Монтаж Слоректы
« Ответ #143 : Августа 27, 2009, 21:48:49 »
http://www.framus.de/media/manuals/Amps/Cobra/Cobra_V1-2.pdf
Я, честно, не вкурил принцип работы схемы петли. Какой потенциал на катоде при работе лампы?

... и добавил:

Убейте меня, я идиот. Я не подвел землю к сенду-ретурну.  :pozor:

Но каким образом сенд работал?
« Последнее редактирование: Августа 27, 2009, 21:51:00 от no »

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • Репутация: +295/-56
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Монтаж Слоректы
« Ответ #144 : Августа 27, 2009, 21:53:20 »
Вот повторитель

 и еще куча разных реализаций и нигде не видел в аноде повторителя резистора 100 кОм. Там как бы не нужна резистивная нагрузка, мы же не каскад усиления делаем.
« Последнее редактирование: Августа 27, 2009, 21:56:20 от 4el »

Оффлайн no Автор темы

  • Эксперт
  • *****
  • Сообщений: 1957
  • Репутация: +164/-18
Re: Монтаж Слоректы
« Ответ #145 : Августа 27, 2009, 21:54:51 »
4el, Ок. Но почему у фрамуса так?

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • Репутация: +295/-56
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Монтаж Слоректы
« Ответ #146 : Августа 27, 2009, 21:55:38 »
Цитата: no от Августа 27, 2009, 21:54:51
4el, Ок. Но почему у фрамуса так?

Как так? Сформулируй вопрос, не помойму о чем речь.

... и добавил:

Вот в схеме 800-ки последний триод перед ТБ повторитель, нет у него анодной нагрузки.


Откуда брал схему петли?

... и добавил:

Цитата: no от Августа 27, 2009, 21:48:49
http://www.framus.de/media/manuals/Amps/Cobra/Cobra_V1-2.pdf
Я, честно, не вкурил принцип работы схемы петли. Какой потенциал на катоде при работе лампы?

... и добавил:

Убейте меня, я идиот. Я не подвел землю к сенду-ретурну.  :pozor:

Но каким образом сенд работал?


Хм... Землю подвел? Теперь работает?
Посмотрел пдф, действительно повторитель сделан с 100кОм в аноде. Как это объяснить незнаю.

... и добавил:

Хотя на этой же схеме повторитель без резистивной нагрузки. Обвел красным
« Последнее редактирование: Августа 27, 2009, 22:13:39 от 4el »

Оффлайн no Автор темы

  • Эксперт
  • *****
  • Сообщений: 1957
  • Репутация: +164/-18
Re: Монтаж Слоректы
« Ответ #147 : Августа 27, 2009, 22:13:57 »
4el, Не работает. Прямо в фазик работает. Завтра буду еще смотреть.

Оффлайн 4el

  • Эксперт
  • *****
  • Сообщений: 2731
  • Репутация: +295/-56
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Монтаж Слоректы
« Ответ #148 : Августа 27, 2009, 22:16:08 »
Цитата: no от Августа 27, 2009, 22:13:57
4el, Не работает. Прямо в фазик работает. Завтра буду еще смотреть.

Как говорили в школе ЧиТД (что и требовалось доказать)
Переделай всего один момент - повторитель перед сендом. Убери из анода 100 кОм и поставть с анода на сетку 2.2 МОм как на схеме которую я выложил выше.  Должно заработать.
« Последнее редактирование: Августа 27, 2009, 22:21:28 от 4el »

Оффлайн no Автор темы

  • Эксперт
  • *****
  • Сообщений: 1957
  • Репутация: +164/-18
Re: Монтаж Слоректы
« Ответ #149 : Августа 27, 2009, 22:18:54 »
4el, Понимаешь... Я тестирую то, что начинается от дырки с надписью "возврат"...
