Re: Начало долгостроя.
« Ответ #105 : Апреля 15, 2015, 15:12:13 »
Причем именно фон. Возбуда нет.
(проверил осциллографом)
Вот думаю,может экран какой на лампу нужен.

Нужен экранированный провод. От входного джека на сетку первого каскада и с регулятора "Gain" на сетку второго каскада.

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #106 : Апреля 15, 2015, 15:18:49 »
Все так и сделано.
Фон идет даже при замыкании сетки на общий.
При замыкании  входа LOW на общие, фон пропадает,при подключении
инструмента на этот вход,тоже все ок.
Усилок поет.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Начало долгостроя.
« Ответ #107 : Апреля 15, 2015, 15:50:52 »
Фон идет даже при замыкании сетки на общий.
При замыкании  входа LOW на общие, фон пропадает,при подключении
инструмента на этот вход,тоже все ок.

Похоже где то в распайке первого входа земляная петля  ???

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #108 : Апреля 15, 2015, 16:45:15 »
Похоже где то в распайке первого входа земляная петля  ???
Да вроде все по правилам.
Завтра на работе сделаю стаканчик,
попробую заэкранировать лампу.

Оффлайн Олег Кононов

  • Частый посетитель
  • **
  • Сообщений: 207
  • Репутация: +14/-0
  • Чайник
Re: Начало долгостроя.
« Ответ #109 : Апреля 15, 2015, 16:47:35 »
Похоже где то в распайке первого входа земляная петля  ???
Или неудачное расположение элементов. Наводку может здорово ловить проходной кондер 22 нан.

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1599
  • Репутация: +106/-0
Re: Начало долгостроя.
« Ответ #110 : Апреля 15, 2015, 16:59:23 »
Завтра на работе сделаю стаканчик,
попробую заэкранировать лампу.
Можно сделать из подходящей по диаметру банки от дезодоранта :)

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Начало долгостроя.
« Ответ #111 : Апреля 15, 2015, 17:17:56 »
Похоже где то в распайке первого входа земляная петля  ???
Я на это уже намекал создателю :hitrez:

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Начало долгостроя.
« Ответ #112 : Апреля 15, 2015, 17:29:01 »
Я на это уже намекал создателю :hitrez:

А он что? Упирается и говорит, что такое невозможно?  :)
Ну да, куда приятнее фантазировать, что стоит одеть волшебный колпачёк на первую лампу и наступит полное избавление он фона  :yahoo:
« Последнее редактирование: Апреля 15, 2015, 17:30:58 от runing »

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1599
  • Репутация: +106/-0
Re: Начало долгостроя.
« Ответ #113 : Апреля 15, 2015, 17:36:51 »
Ну да, куда приятнее фантазировать, что стоит одеть волшебный колпачёк на первую лампу и наступит полное избавление он фона  :yahoo:
если это в мой адрес, то я всего лишь имел в виду, что экран совсем не лишняя штуковина. В остальном советы были уже даны :)

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Начало долгостроя.
« Ответ #114 : Апреля 15, 2015, 17:51:30 »
если это в мой адрес

Нет, не в твой. Насколько я понял, автор рассматривает данную концепцию избавления от фона, как приоритетную ;)

Мой небольшой опыт паяния,  а так же аналзируя различные способы "лечения" фона в ламповых констукциях, изредка читая на просторах инета опыт других любителей, ни колпачки на лампы, ни одевания на силовые трансформаторы всякие алюминиевые кружки, не приводило к ощутимым результатам.

То есть если конструкция не фонит, то такая кружка на трансформаторе добавляет владельцу уверенности в безупречности конструкции, а так же "расширяет сцену" и  непременно "добавляет детальности в звуке". Ну а если "оно" фонит, то как правило колпачки и кружки не спасают  ???
« Последнее редактирование: Апреля 15, 2015, 17:53:31 от runing »

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #115 : Апреля 15, 2015, 18:06:18 »
Да не упираюсь я,и чуда от колпачка не жду :rolleyes:

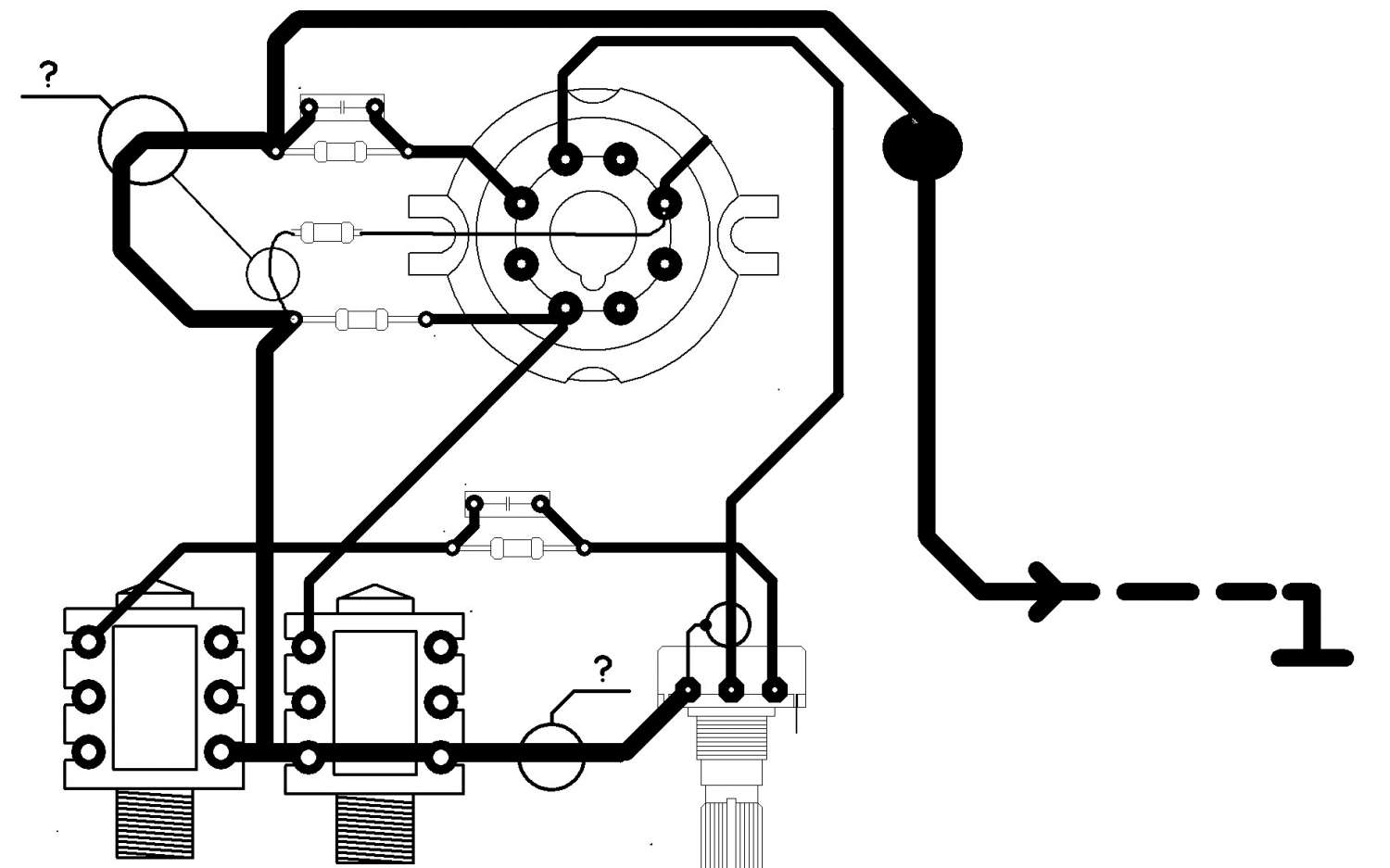

Ищу петлю.Вот так у меня сейчас распаяна первая лампа.
Возможные петли отмечены вопросом.
хотя вроде и не петли.Единственное катодный резистор второй лампы,
похоже не туда холодный конец присобачил :(
Однако нужно в жирную точку.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Начало долгостроя.
« Ответ #116 : Апреля 15, 2015, 18:17:34 »
jriy51, что то не очень я понял твою распайку. Вот посмотри как это делалось в оригинале:

http://postimg.cc/gallery/2w4kmdpo0/

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Начало долгостроя.
« Ответ #117 : Апреля 15, 2015, 18:48:02 »
Свидетель путается в показаниях ;D
jriy51, вот, на твоей же картинке обвел красным:



Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5385
  • Репутация: +665/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Начало долгостроя.
« Ответ #118 : Апреля 15, 2015, 19:40:39 »
а вот так не рациональнее? особенно резистор второго каскада...



Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2044
  • Репутация: +363/-4
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #119 : Апреля 15, 2015, 19:43:33 »
И обрати внимание на джеки, хай должен сидеть на земле при отсутствии папы.

... и добавил:

Опередил :)

... и добавил:

Жорж, с лоуджеком ошибочка, не?
« Последнее редактирование: Апреля 15, 2015, 19:46:28 от Алексей Ф »
