Re: Начало долгостроя.
« Ответ #135 : Апреля 25, 2015, 12:20:22 »

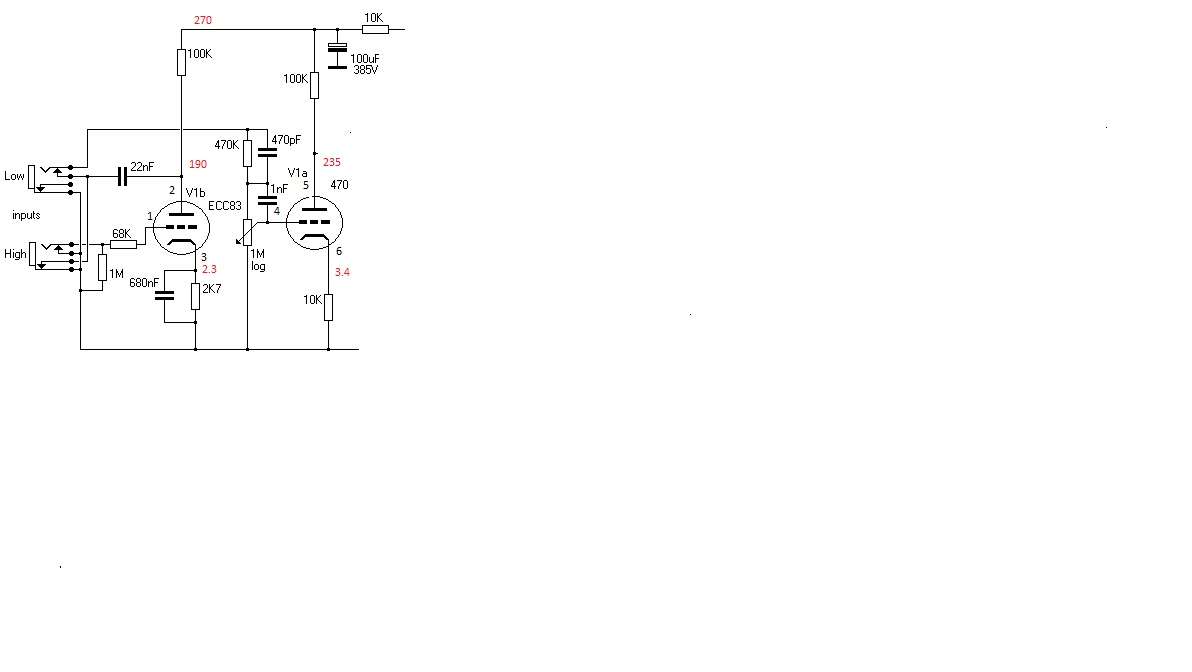

Режимчик бы первой лампы.
У меня,такие напруги.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Начало долгостроя.
« Ответ #136 : Апреля 25, 2015, 13:30:42 »
Цитата: jriy51 от Апреля 25, 2015, 11:18:30
Правда,одна проблема осталась.
Перегруза почему то нет.

Что бы перегрузить, нужно сначала нагрузить :)
Громкость повыше, да входной сигнал помощнее. Старые схемы они такие...

Катодный резистор второго каскада замените с 10к на 4,7к и внимательно проверяйте свой монтаж на соответствие схеме.

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #137 : Апреля 25, 2015, 14:55:33 »
Цитата: runing от Апреля 25, 2015, 13:30:42
Катодный резистор второго каскада замените с 10к на 4,7к и внимательно проверяйте свой монтаж на соответствие схеме.
Да с монтажом все ОК.
Генератор,осциллограф ,все как надо пашет,по каскадно проверил.

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1599
  • Репутация: +106/-0
Re: Начало долгостроя.
« Ответ #138 : Апреля 25, 2015, 15:04:32 »
jriy51, а ЕСС53 - это что?

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: Начало долгостроя.
« Ответ #139 : Апреля 25, 2015, 15:31:16 »
NektoS, вестимо ошибка в ecc83

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #140 : Апреля 25, 2015, 16:38:12 »
Цитата: niz от Апреля 25, 2015, 15:31:16
NektoS, вестимо ошибка в ecc83
Точно,конечно ЕСС83. :pozor:

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1599
  • Репутация: +106/-0
Re: Начало долгостроя.
« Ответ #141 : Апреля 25, 2015, 18:51:34 »
Цитата: niz от Апреля 25, 2015, 15:31:16
NektoS, вестимо ошибка в ecc83
Я тоже так подумал, но мало ли... :)

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Начало долгостроя.
« Ответ #142 : Апреля 25, 2015, 19:27:23 »
Цитата: jriy51 от Апреля 25, 2015, 14:55:33
Да с монтажом все ОК.
Генератор, осциллограф, все как надо пашет, по каскадно проверил.

Ну в таком случае, странно что совсем нет перегруза  :hmmm:
Просто на домашней громкости он совершенно небольшой. В этой схеме половина звука, в том числе перегруза, в искажениях оконечника, которого в квартире не достичь.

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #143 : Апреля 25, 2015, 19:42:20 »
Цитата: runing от Апреля 25, 2015, 19:27:23
Ну в таком случае, странно что совсем нет перегруза  :hmmm:
Просто на домашней громкости он совершенно небольшой. В этой схеме половина звука, в том числе перегруза, в искажениях оконечника, которого в квартире не достичь.
Да Вы правы.Поднял усиление во втором каскаде,параллельно 10к+ 2,2 мкф.
перегруз появился.Но в комнате с "голым" динамиком,все на краю,иначе возбуд.
Даже на чистом,приходиться убирать уровень.
В принципе все получилось,дело за корпусом.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Начало долгостроя.
« Ответ #144 : Апреля 25, 2015, 22:10:48 »
Я не знаю, почему у вас мало перегруза, у меня на домашней громкости при полном гейне - вполне добротный овер получается, даже пантеру удаётся поигрывать без грелок. Мне всё-таки кажется, что-то тут не так.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8221
  • Репутация: +1833/-248
  • Мнение - не повод получить пулю сразу.
Re: Начало долгостроя.
« Ответ #145 : Апреля 25, 2015, 23:27:49 »
Цитата: jriy51 от Апреля 25, 2015, 19:42:20
Да Вы правы.Поднял усиление во втором каскаде,параллельно 10к+ 2,2 мкф.
перегруз появился.
Такая комбинация может приводить к жёсткому ограничению с резким переходом между перегрузом и чистым, что некрасиво звучит. У Вас нет такого? :hmmm:

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Начало долгостроя.
« Ответ #146 : Апреля 26, 2015, 00:39:10 »
А какой инструмент мы используем для тестов этого чудесного изделия?

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #147 : Апреля 26, 2015, 07:04:46 »
Цитата: bottle от Апреля 26, 2015, 00:39:10
А какой инструмент мы используем для тестов этого чудесного изделия?
Старенькая убитая "АЭЛИТА".Взял на прокат у сослуживца.
Цитата: Ден2 от Апреля 25, 2015, 22:10:48
Я не знаю, почему у вас мало перегруза, у меня на домашней громкости при полном гейне - вполне добротный овер получается, даже пантеру удаётся поигрывать без грелок. Мне всё-таки кажется, что-то тут не так.
Ребята,я сам не играю вообще.Так что все это для меня тарабарщина ;)
Просто ,дерг за струну-чисто звучит,на чистом.
Ну и так далие :D

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Начало долгостроя.
« Ответ #148 : Апреля 26, 2015, 09:24:02 »
Цитата: jriy51 от Апреля 26, 2015, 07:04:46
Ребята,я сам не играю вообще.Так что все это для меня тарабарщина ;) Просто ,дерг за струну-чисто звучит,на чистом. Ну и так далие :D

В таком случае рекомендую не заниматься самостоятельной модификацией схемы, потому что она должна не просто "звучать с перегрузом", а звучать правильно и "по гитарному".
Другими словами, гитарный усилитель это музыкальный инструмент, который требует соответствующей настройки тона, а не просто режимов ламп.
Лучше пока уберите конденсатор со второго катода, а резистор поставьте туда 4,7к. Это проверенный приём. Дальнейшие рекомендации по настройке звука пусть даёт человек, который знает как должна звучать гитара.

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +665/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Начало долгостроя.
« Ответ #149 : Апреля 26, 2015, 12:23:44 »
Цитата: jriy51 от Апреля 26, 2015, 07:04:46
Старенькая убитая "АЭЛИТА".Взял на прокат у сослуживца.Ребята,я сам не играю вообще.Так что все это для меня тарабарщина ;)
Просто ,дерг за струну-чисто звучит,на чистом.
Ну и так далие :D
Э... а ничего что у аэлиты выхлоп на порядок меньше чем например у леспола?
кстати, велкам в клуб: https://guitarplayer.ru/index.php?topic=106471.0  ;)
