надпись на лицевой панели как бэ намекает.. либо я не понял Вашего поста

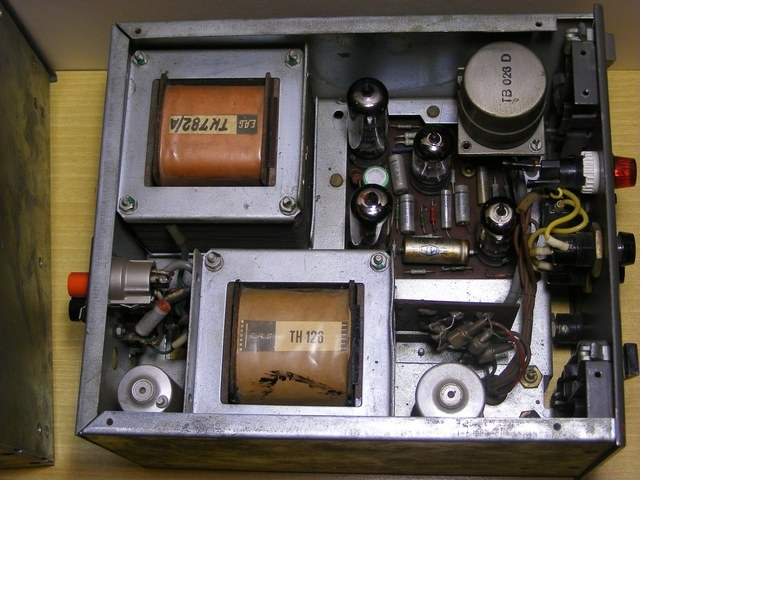

Да просто надо внука поддержать.Нашел железо,нашел схему:
http://www.komitart.ru/radiolubitel/292-lampovyy-dvuhtaktnyy-gitarnyy-usilitel-50-vatt-na-el34.html
Задал вопрос по компоновке,оказалось,вылезло много нюансов.
И все не так просто,но!! !Все равно слепим,есть гитаристы знакомые
послушают,что вышло.
А панель,да так,вытрепнуться

... и добавил:

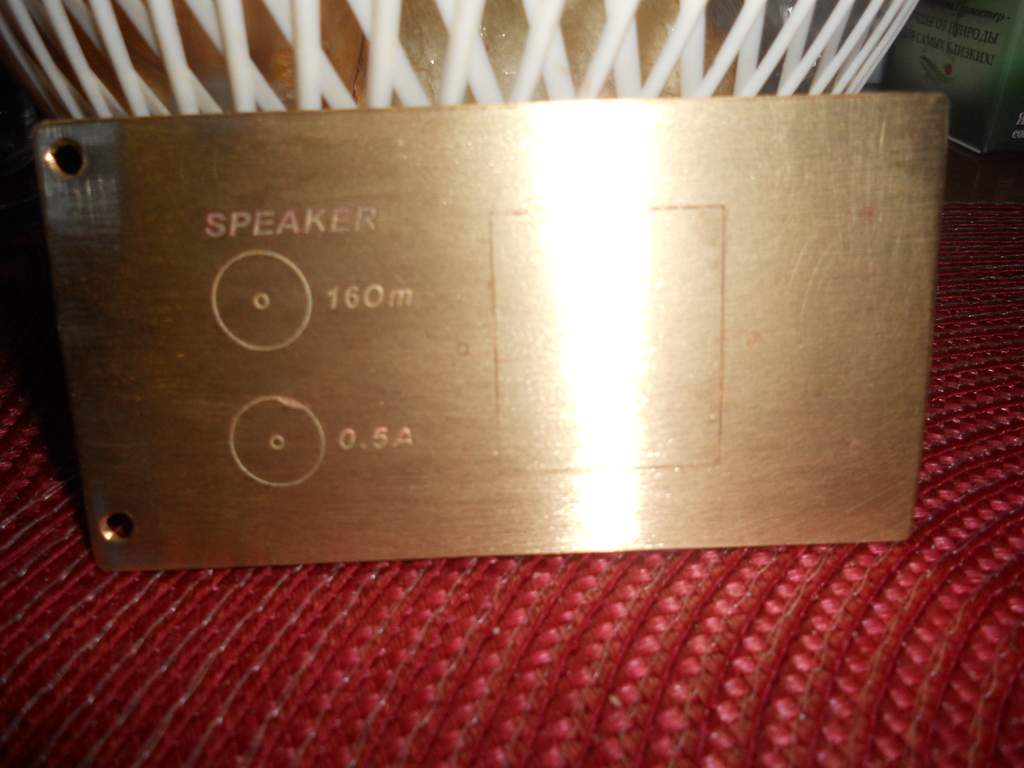

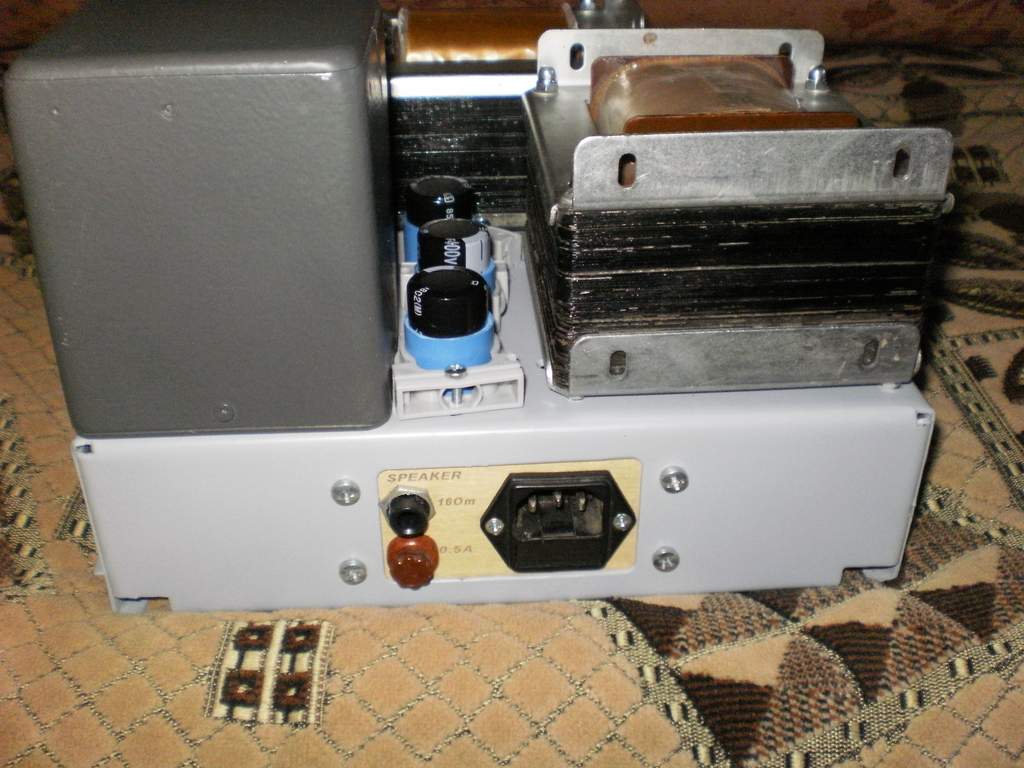

Попробовал панелями заняться с помощью фоторезиста .

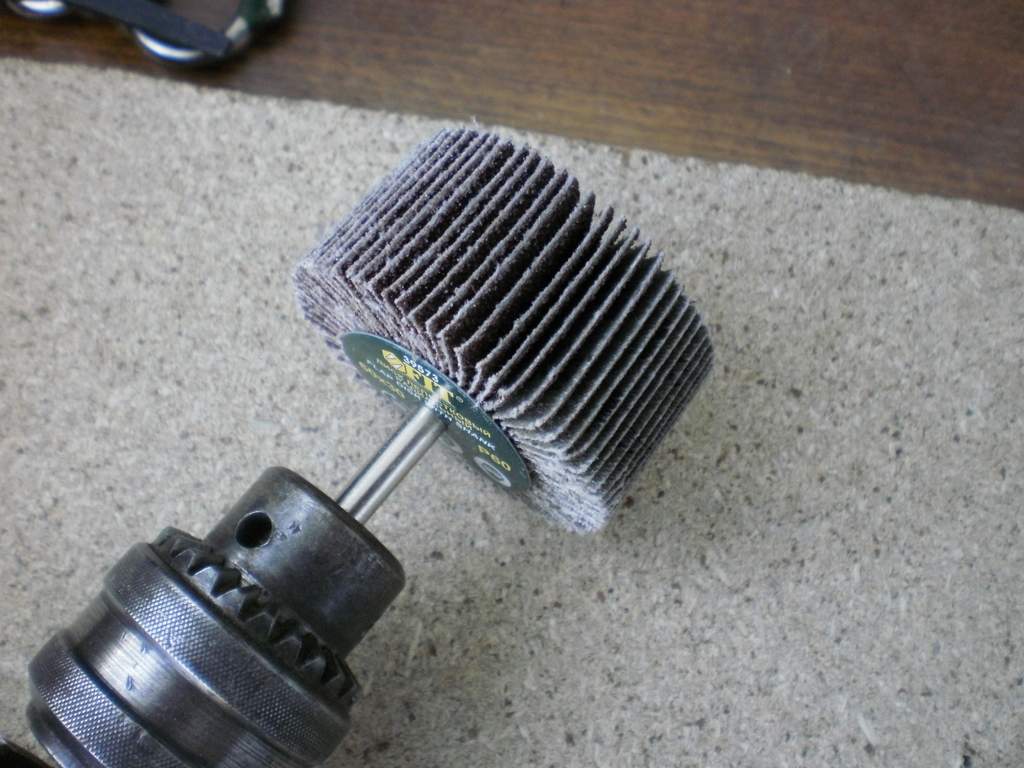

"Отпескоструил" с помощью шкурной насадки.

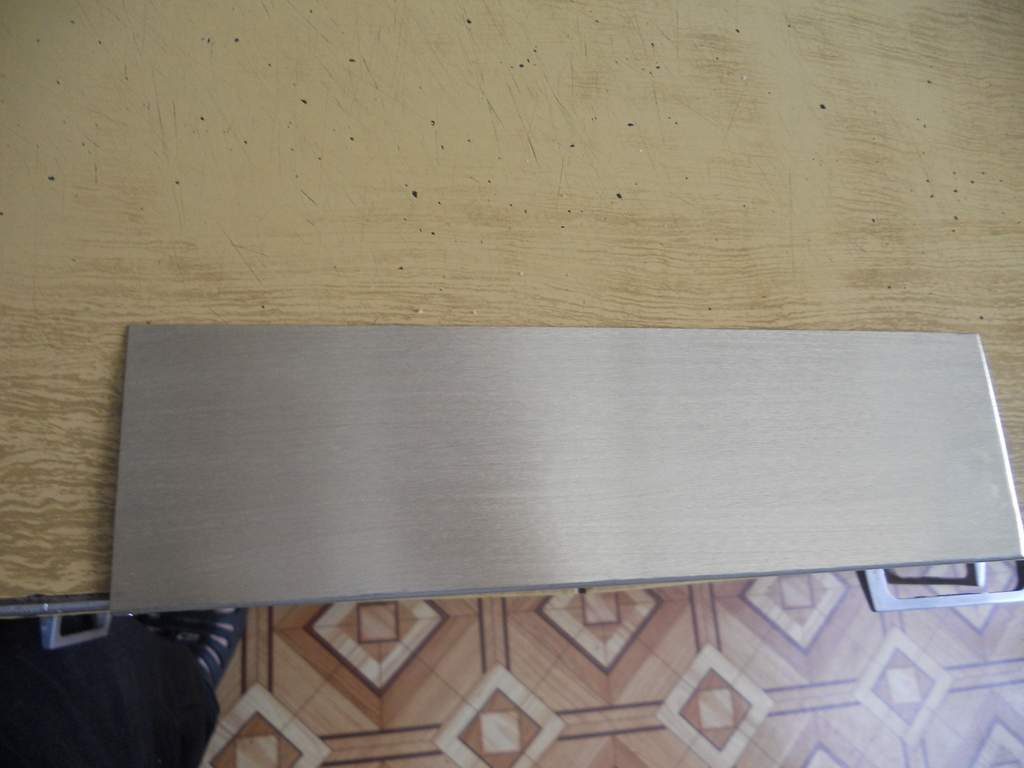

Передняя панель тоже латунная,мыльница так фотает.
Вроде выходит.

... и добавил:

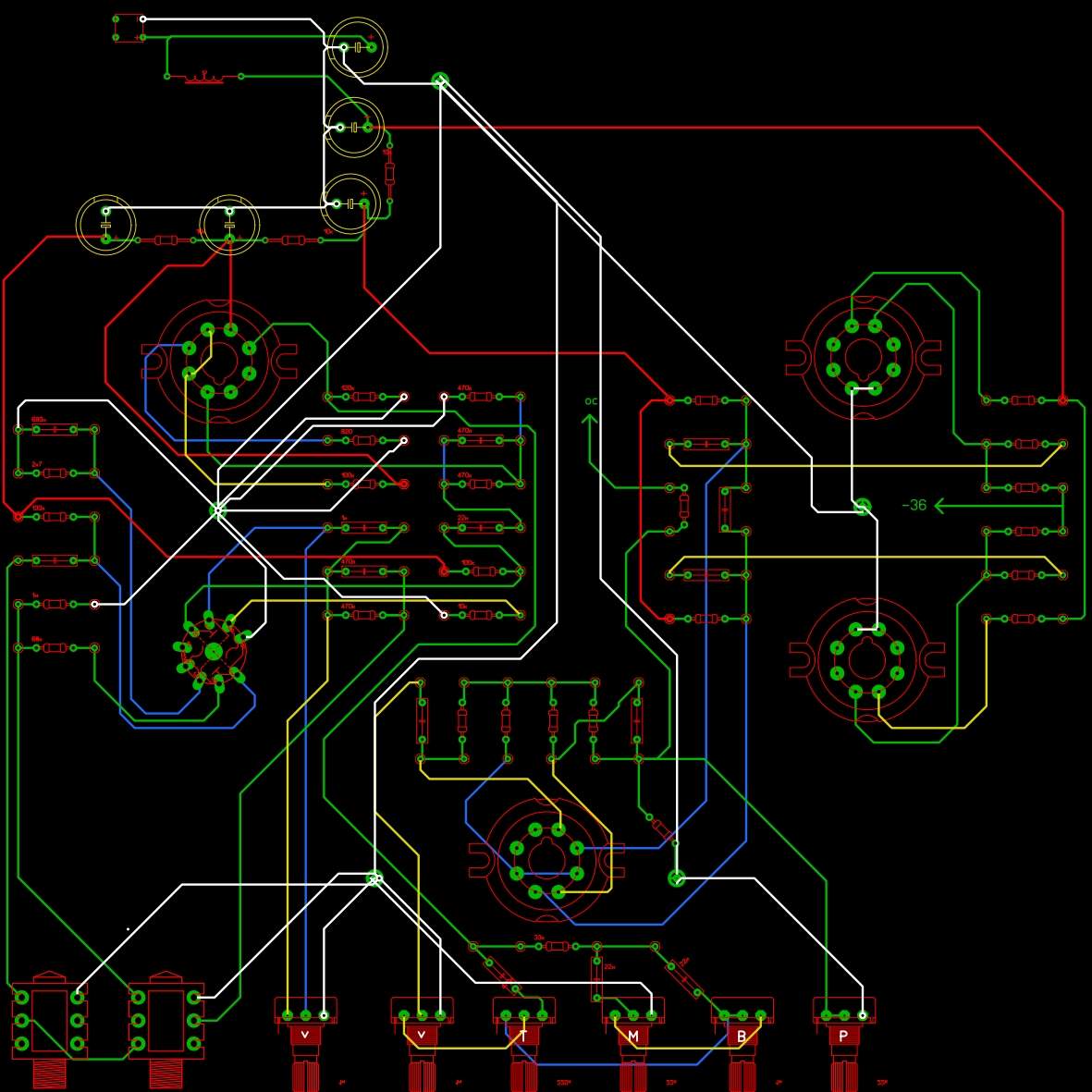

И пока крайний вопрос по общему проводу.
как на рисунке правильно.Общий белый.
На корпус возле БП.

Он подключен к первому конденсатору фильтра. По моему, удачнее начинать с последнего, который самый левый.

Вспоминая как учили,вроде крайний пучок,прикручиваешь к корпусу,в точке с наименьшим фоном,методом тыка.
Но в районе БП. Или я чего то путаю,в очередной раз

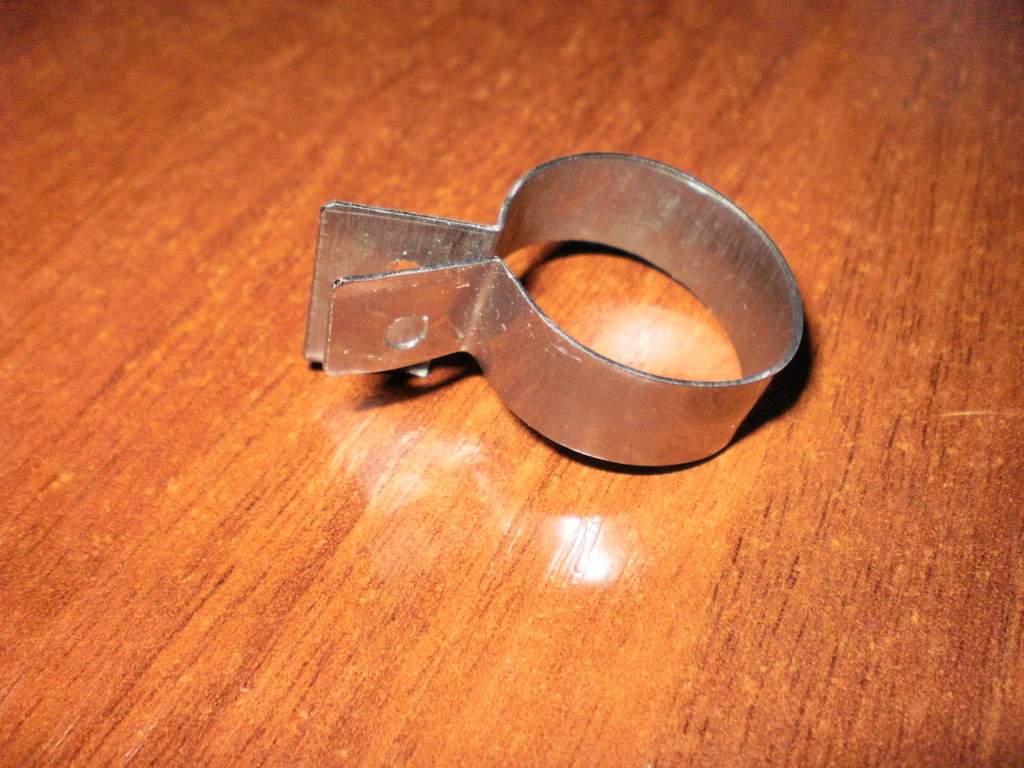

Крепеж банок пластиковыми клипсами? Вы это серьёзно?


jriy51, потратьте 100 рублей и купите перфоленту в строймаге или металлический хомут для шлангов.

jriy51, потратьте 100 рублей и купите перфоленту в строймаге или металлический хомут для шлангов.

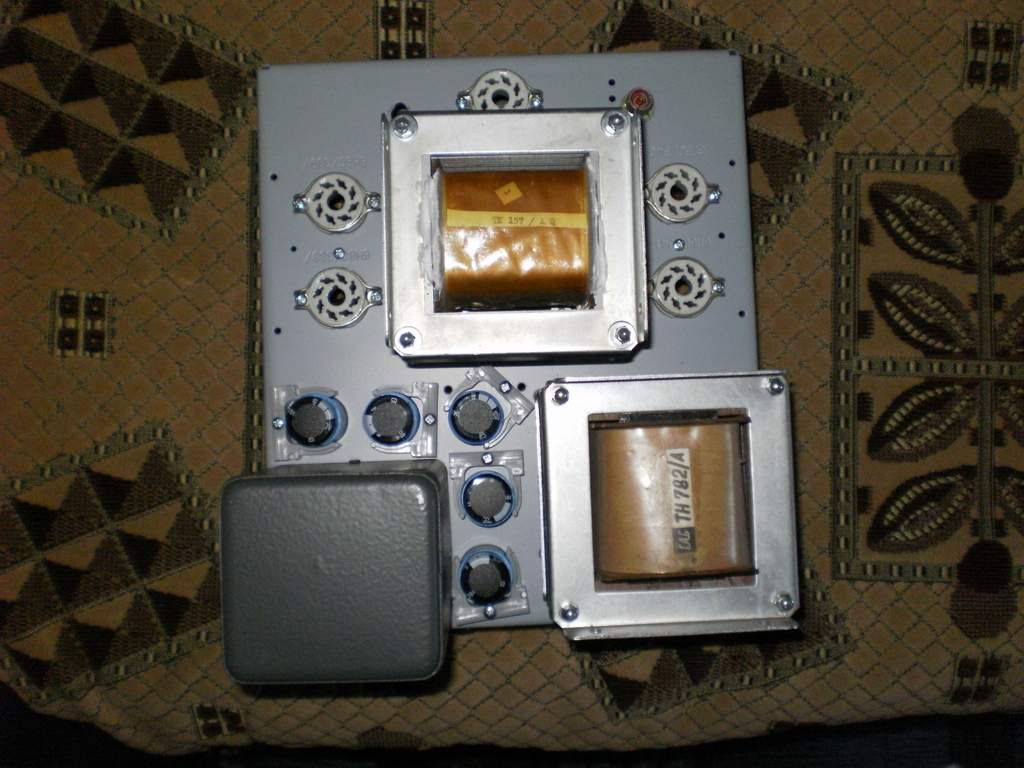

Если потратить ещё 300 - можно и шасси типовой конфигурации решить. А то октальные лампы вокруг транса ничего хорошего не сулят.

Ден2,мне просто интересно, чем кончится)

А тут два варианта. Вариант 1 (самый популярный в этом разделе) - приостановить и потом никогда не возобновить, и вариант 2 - "спаял маршл а он фонит гудит свистит и греется, что делать"

Похвальное упорство. Буду следить)

Только я всегда был сторонником скорее предупреждения проблем, нежели их героического преодоления
