« предыдущая тема следующая тема »
Страницы: [<< Назад] 1 [2] 3 4 5 6 7 8 9 ... 14 [Дальше >>]   Вниз

Автор Тема: Начало долгостроя.  (Прочитано 14239 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #15 : Марта 28, 2015, 11:49:27 »
Цитата: GeorgeM от Марта 28, 2015, 11:17:01
под пару 6п14п\el84
Нет под пару EL 34,правда выход только 16 Ом.
Цитата: Ден2 от Марта 28, 2015, 11:22:06
Не с того начали, как-то.. при таком нетипичном шасси конструктив может поменяться на ходу, и придётся переделывать.
Да вроде как все так и останется. ;)
Ну а с другой стороны тема,долгострой :)

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5405
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Начало долгостроя.
« Ответ #16 : Марта 28, 2015, 14:35:55 »
Цитата: jriy51 от Марта 28, 2015, 11:49:27
Нет под пару EL 34,правда выход только 16 Ом.Да вроде как все так и останется. ;)
Ну а с другой стороны тема,долгострой :)
20 ватт, 30гц-15000гц. 3,8ком\16ом
http://tvr.vejas.lt/uploads/Amplifiers/Beag%20/BEAG%20transformers/TK157a.jpg
http://tvr.vejas.lt/uploads/Amplifiers/Beag%20/BEAG%20transformers/TK157.jpg

он для фендера на 6V6 хорошо бы пошёл, а под маршалоиды на EL34 существуют трансы TK150
« Последнее редактирование: Марта 28, 2015, 14:37:40 от GeorgeM »

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #17 : Марта 28, 2015, 14:55:05 »

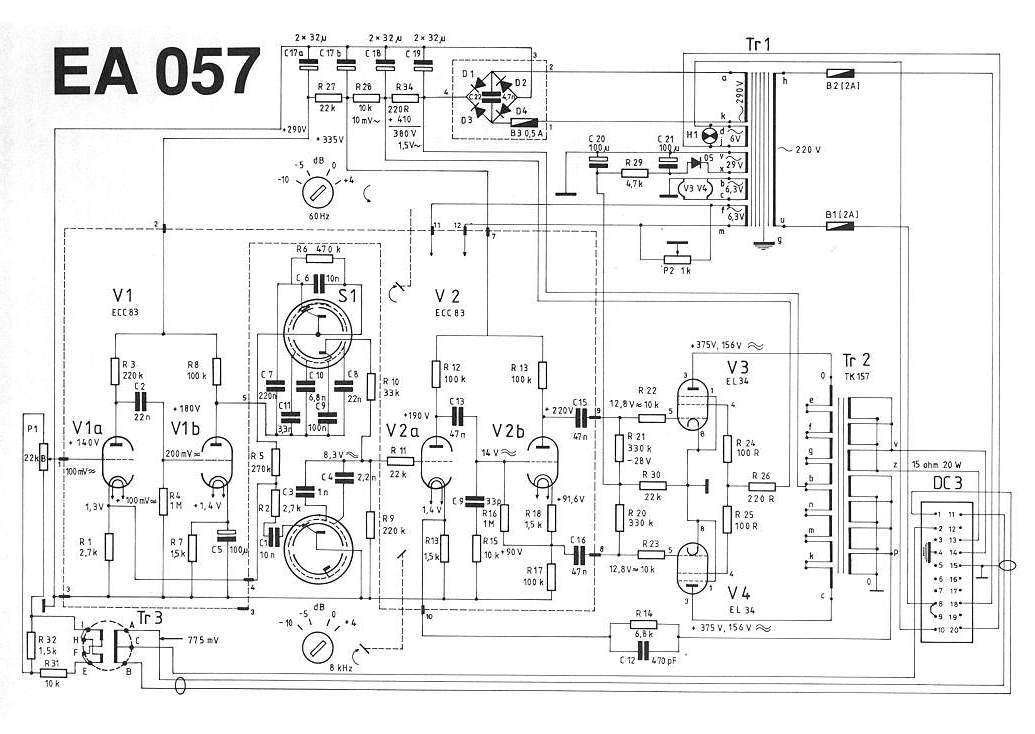

Вот схема венгерского монитора на этом трансе.

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5405
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Начало долгостроя.
« Ответ #18 : Марта 28, 2015, 16:46:45 »
ага, но 20ти ваттный маршал на ел34 - это ни рыба ни мясо... если маршал, то или делать 18w на 84тых лампах, или что нить 50ваттное...

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #19 : Марта 28, 2015, 18:11:03 »
Цитата: GeorgeM от Марта 28, 2015, 16:46:45
ага, но 20ти ваттный маршал на ел34 - это ни рыба ни мясо... если маршал, то или делать 18w на 84тых лампах, или что нить 50ваттное...
Да все понятно,но делаю из того что есть.
Все досталось безвозмездно т.е. даром.
Елки 34, новые, есть,предвариловка на 6Н9С,тоже есть.
Что еще в жизни надо :D

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • верните мне 1957
Re: Начало долгостроя.
« Ответ #20 : Марта 28, 2015, 18:28:41 »
жсм с 6н9с в преде  :7: :7: :7: :7: :pozor:

... и добавил:

я уже боюсь спросить, но схема тоже своя, чтоб не дай ббог подумали, что клон?  :7:
« Последнее редактирование: Марта 28, 2015, 18:30:22 от niz »

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #21 : Марта 28, 2015, 18:35:28 »
А что," зарубежный аналог 6SL7".
Отверстия уже под  октальную панельку.
И потом,я патриот И откликнулся на кличь,
ДАЕШЬ ИМПОРТОЗАМЕЩЕНИЕ!!! :)

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • DIYng Fetus
    • http://cathar.ru
Re: Начало долгостроя.
« Ответ #22 : Марта 28, 2015, 18:36:29 »
в общем от маршалла тут ничего нет :D

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #23 : Марта 28, 2015, 18:41:23 »
Цитата: Dying Fetus от Марта 28, 2015, 18:36:29
в общем от маршалла тут ничего нет :D
Ну пусть будет слабое подражание,а :rolleyes:

... и добавил:

А вообще внук учится на гитаре играть(человек!).
Все доставал,а тут железо попалось.
Ну не все же смд и мелких тараканов паять,можно и
юность вспомнить.
« Последнее редактирование: Марта 28, 2015, 18:46:21 от jriy51 »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Начало долгостроя.
« Ответ #24 : Марта 28, 2015, 18:56:38 »
Цитата: jriy51 от Марта 28, 2015, 18:35:28
И потом,я патриот И откликнулся на кличь,
ДАЕШЬ ИМПОРТОЗАМЕЩЕНИЕ!!! :)

А отчего тогда вы выбрали такую не патриотичную схему?  ???
Ведь Джим Маршалл разрабатывл свои схемы прежде всего с целью полного растления сознания глубоко патриотичного и сознательного общества,
главным лозунгом которого была фраза: "Сегодня ты играешь джаз, а завтра Родину продашь...!" :hmmm:

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • верните мне 1957
Re: Начало долгостроя.
« Ответ #25 : Марта 28, 2015, 19:13:01 »
ох.. т.е. 12ax7 светланы, совтека, электрохармоникс  и др это уже импорт? ладно
6н2п тоже нынче импорт?
а el34 чьи тогда?  :hmmm:
и тогда вопрос, гдеж вы в jcm 800 увидали 6sl7?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Начало долгостроя.
« Ответ #26 : Марта 28, 2015, 19:26:06 »
Цитата: niz от Марта 28, 2015, 19:13:01
тогда вопрос, гдеж вы в jcm 800 увидали 6sl7?

А где ты увидел, что тут jcm 800 кто то собирает?

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #27 : Марта 28, 2015, 19:40:58 »
Цитата: runing от Марта 28, 2015, 18:56:38
А отчего тогда вы выбрали такую не патриотичную схему?  ???
Ведь Джим Маршалл разрабатывл свои схемы прежде всего с целью полного растления сознания глубоко патриотичного и сознательного общества,
главным лозунгом которого была фраза: "Сегодня ты играешь джаз, а завтра Родину продашь...!" :hmmm:

Если посмотреть схемотехнику ламповых усилков.ИМХО, практически клоны,плюс минус трамвайная остановка.
Можно было бы и венгерскую схему повторить,кой чего выбросив и добавив перегруз.

Собственно я в первом посту спросил про компоновку,а вон куда уехали.
Чего то в голове запуталось, трансы надо располагать, что бы катушки перпендикулярны были.
Или это уже из ВЧ области. :(  а в НЧ по барабану.

Оффлайн Виталийй

  • Частый посетитель
  • **
  • Сообщений: 232
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #28 : Марта 28, 2015, 19:47:09 »
  jriy51 если есть желание использовать 6Н9С,  в фазоинверторе она даже ни чего себе звучит, мне понравилось, а вот в преамп не стоит,  микрофонным эффектом достанет, проверено, из наших 6Н2П-Е, вроде не дефицит.
 Трансы по возможности дальше друг от друга, ну и если по науке, так чтобы катушки были развёрнута на 90 градусов, чтобы магнито силовые линии проходили в доль обмотки соседнего транса, а не поперёк. Хотя если расстояние приличное то не обязательно.

« Последнее редактирование: Марта 30, 2015, 07:21:20 от Виталийй »

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #29 : Марта 28, 2015, 19:57:08 »
Цитата: Виталийй от Марта 28, 2015, 19:47:09
  jriy51 если есть желание использовать 6Н9С,  в фазоинверторе она даже ни чего себе звучит, мне понравилось, а вот в преамп не стоит,  микрофонным эффектом достанет, проверено, из наших 6Н2П-Е, вроде не дефицит.
 Трансы по возможности дальше друг от друга, ну и если по науке, так чтобы катушки были развёрнута на 90 градусов, чтобы магнитно силовые линии проходили в доль обмотки соседнего транса, а не поперёк. Хотя если расстояние приличное то не обязательно.

Благодарю.Значится еще что то осталось в голове.

В принципе у меня есть нулевые TUNGSRAM E88CC и ECC85
Сделать шайбу на место октальной панельки,и первой поставить одну из них.
Или вообще подвес найти :)
