Автор Тема: Начинаю делать СлоРекту по схеме Азнаура  (Прочитано 38254 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #60 : Ноября 05, 2013, 22:13:41 »
  Я свой преамп буду подключать к выходнику - двухтакту на 2-х EL84  с фазиком,  по твоих схемах- №2 . Он  как раз подходит для домашней игры .

Оффлайн nwds

  • Завсегдатай
  • ***
  • Сообщений: 267
  • Репутация: +12/-1
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #61 : Ноября 05, 2013, 22:28:21 »
Забыл сказать нужно для реп точки. Сейчас стоит самодельный JCM800+18watt. Теперь второму гитаристу нужен усилитель. Подумали и решили к собранному SRT2 прикрутить усилительную часть. А может делать PP на 6п6с? но тогда мощность будет меньше.  ??? В принципе мастер ЖСМе крутим на 1-3 часа может и 6п6с хватит, только что лучше для преда не знаю.
« Последнее редактирование: Ноября 05, 2013, 22:30:33 от nwds »

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #62 : Ноября 05, 2013, 23:39:46 »
Для репитиций я бы собрал двухтакт на  2-х  EL34  на 50 Вт .

Оффлайн nwds

  • Завсегдатай
  • ***
  • Сообщений: 267
  • Репутация: +12/-1
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #63 : Ноября 06, 2013, 00:29:38 »
В бюджет не лезем.  А  84 есть и трансы к ним.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #64 : Ноября 06, 2013, 00:56:47 »
В бюджет не лезем.  А  84 есть и трансы к ним.

Тогда к чему вопрос, если вариант только один?  ???

Оффлайн nwds

  • Завсегдатай
  • ***
  • Сообщений: 267
  • Репутация: +12/-1
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #65 : Ноября 06, 2013, 01:09:37 »
Вопрос какую из 3 схем взять.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #66 : Ноября 06, 2013, 01:35:43 »
Вопрос какую из 3 схем взять.

Дык они же одинаковые  ;D

Оффлайн nwds

  • Завсегдатай
  • ***
  • Сообщений: 267
  • Репутация: +12/-1
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #67 : Ноября 06, 2013, 07:56:13 »
Как одинаковые? Первая без ОС и номиналы в фазике другие, авто смещение. В 3 фиксированное смещение, это ведь отличия в звуке или я не прав?

Оффлайн hell

  • Глобальный Модератор
  • *****
  • Сообщений: 4644
  • Репутация: +462/-136
    • hellamp rocks
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #68 : Ноября 06, 2013, 08:53:52 »
для SRT делай
1) с ОС
2) для 84 автосмещение

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #69 : Ноября 06, 2013, 10:49:42 »
kynep, по поводу печаток с тобой согласен на все 100%. Сам никогда не собираю по чужим печаткам, ибо, проще самому развести, чем разбираться в том, что другой человек сделал. Это раз.. Ну и второе: важен ещё конструктив, т.е., где печатка находится, что вокруг, как реализованы соединения, и т.д. Если и делать не самому, то уже по чьему-то проекту, все вместе.. Но мне, лично, нравится самому делать с нуля. Могу чью-то печатку посмотреть для ознакомления, но не более. Единственную вещь, которую сделал не по своему проекту - это скример с тонпада  :crazy: :crazy: :crazy: :crazy:

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #70 : Ноября 13, 2013, 21:47:52 »

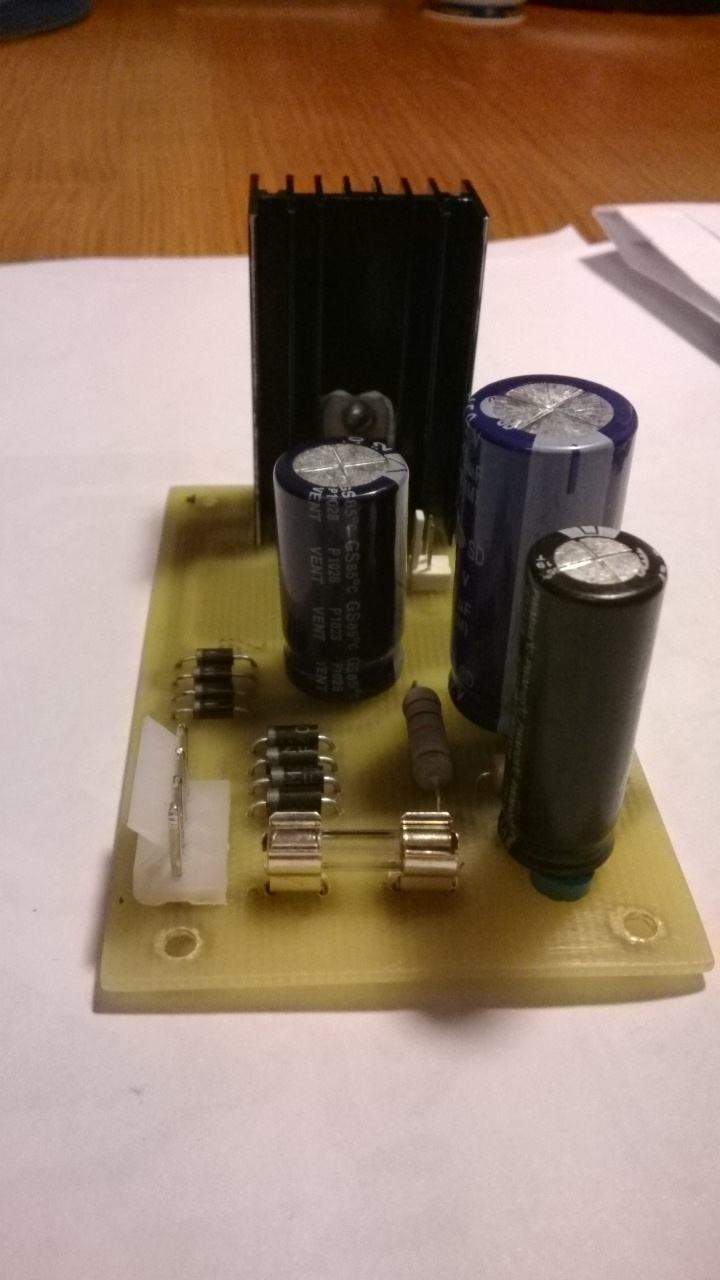

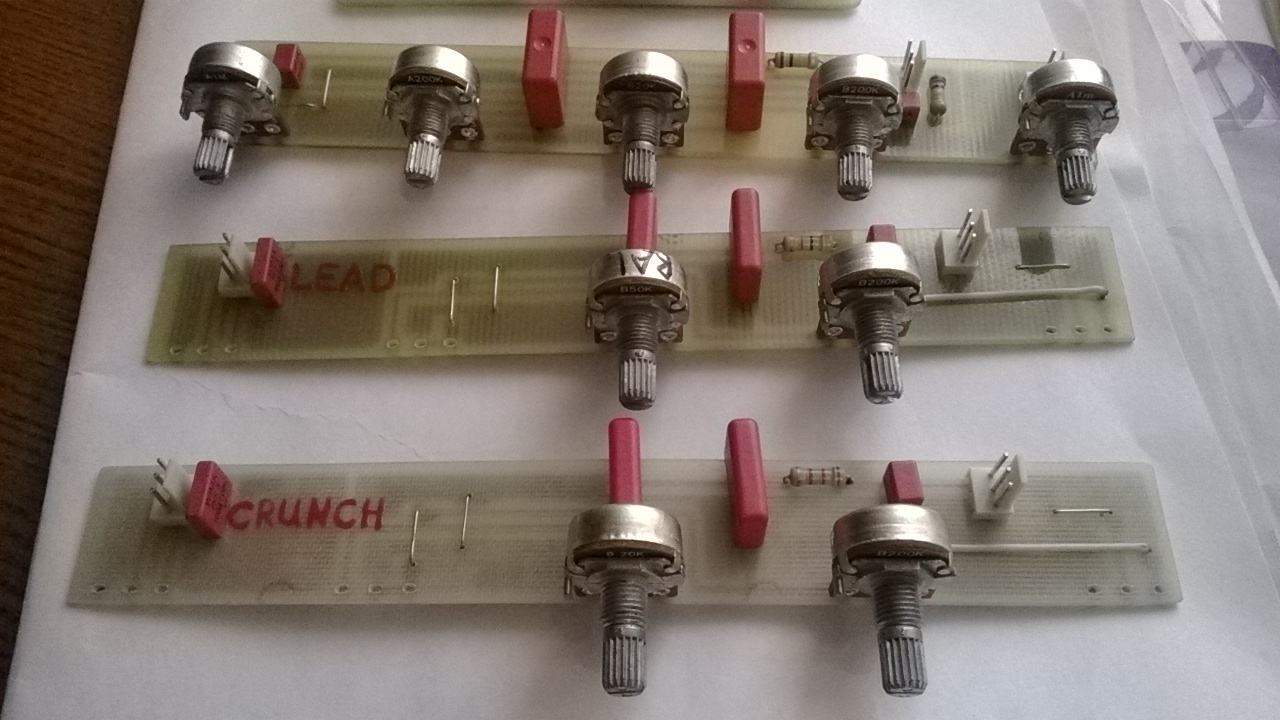

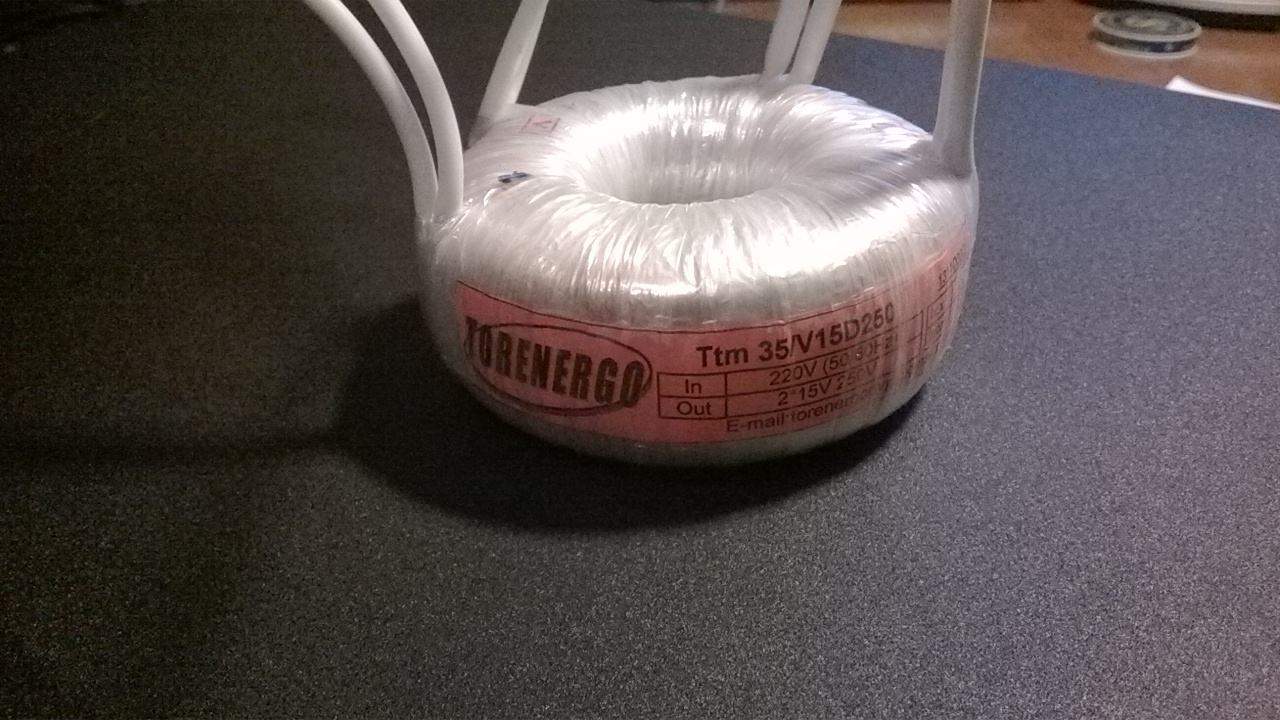

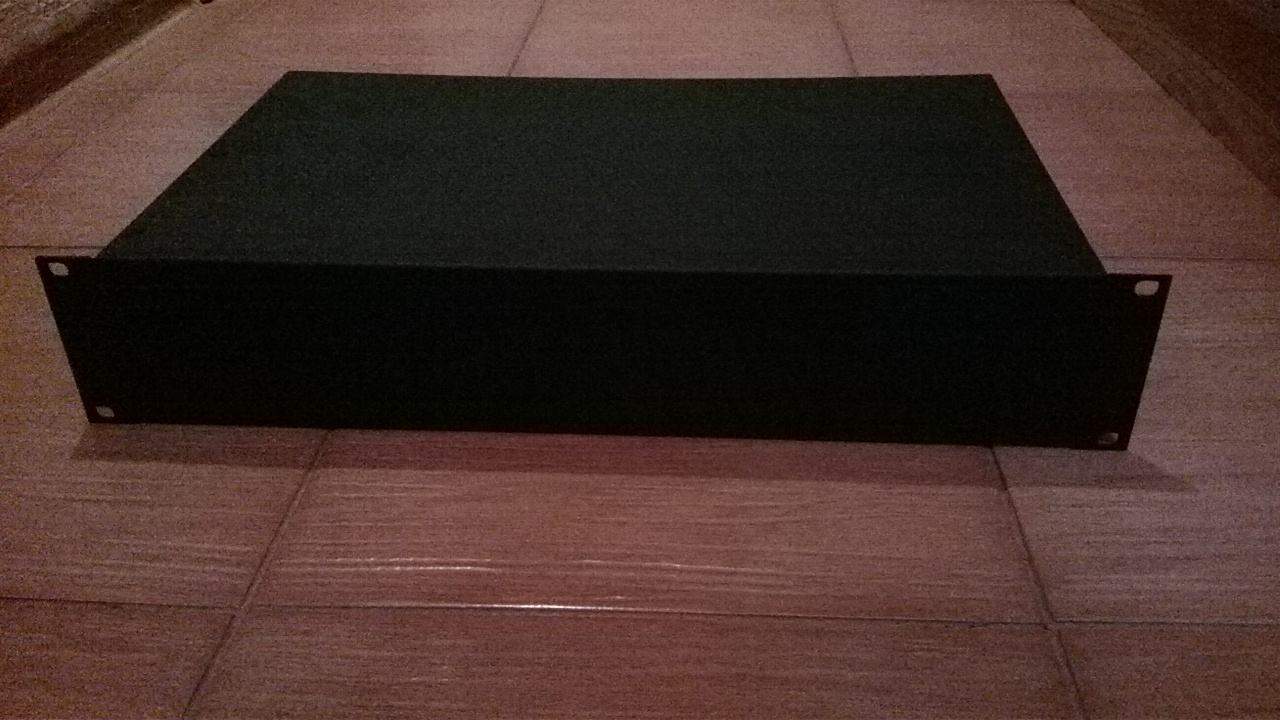

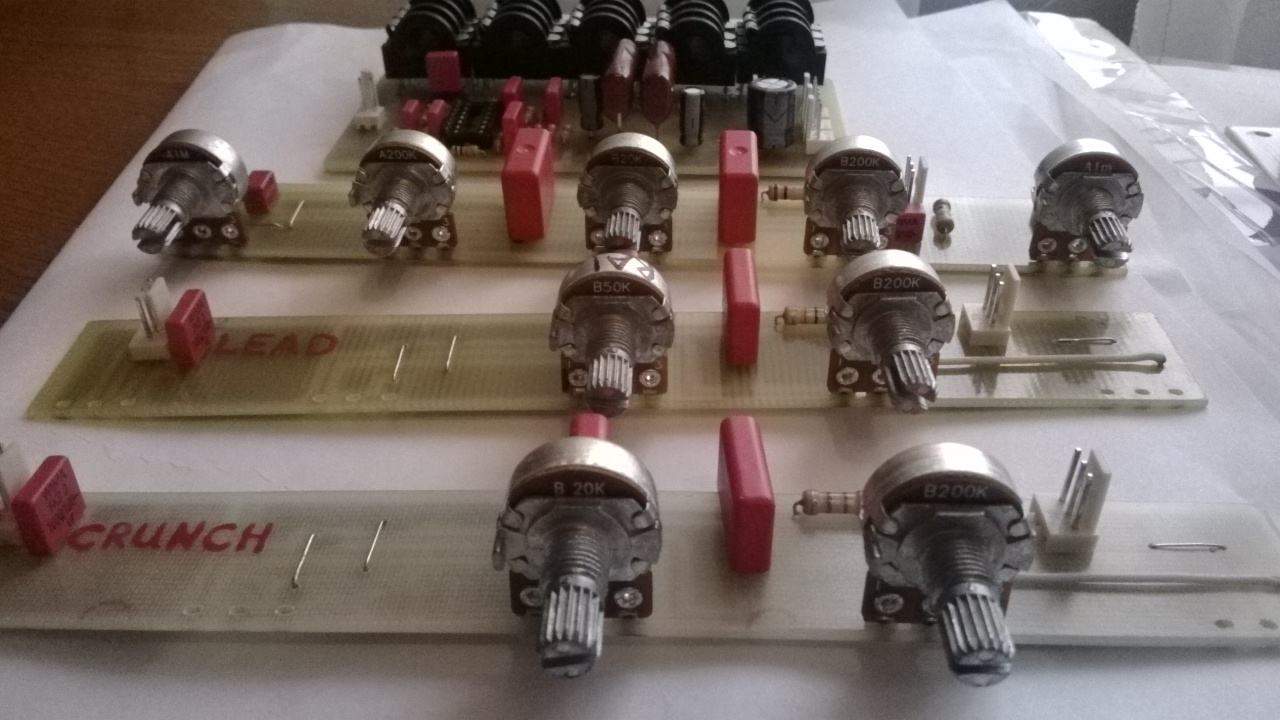

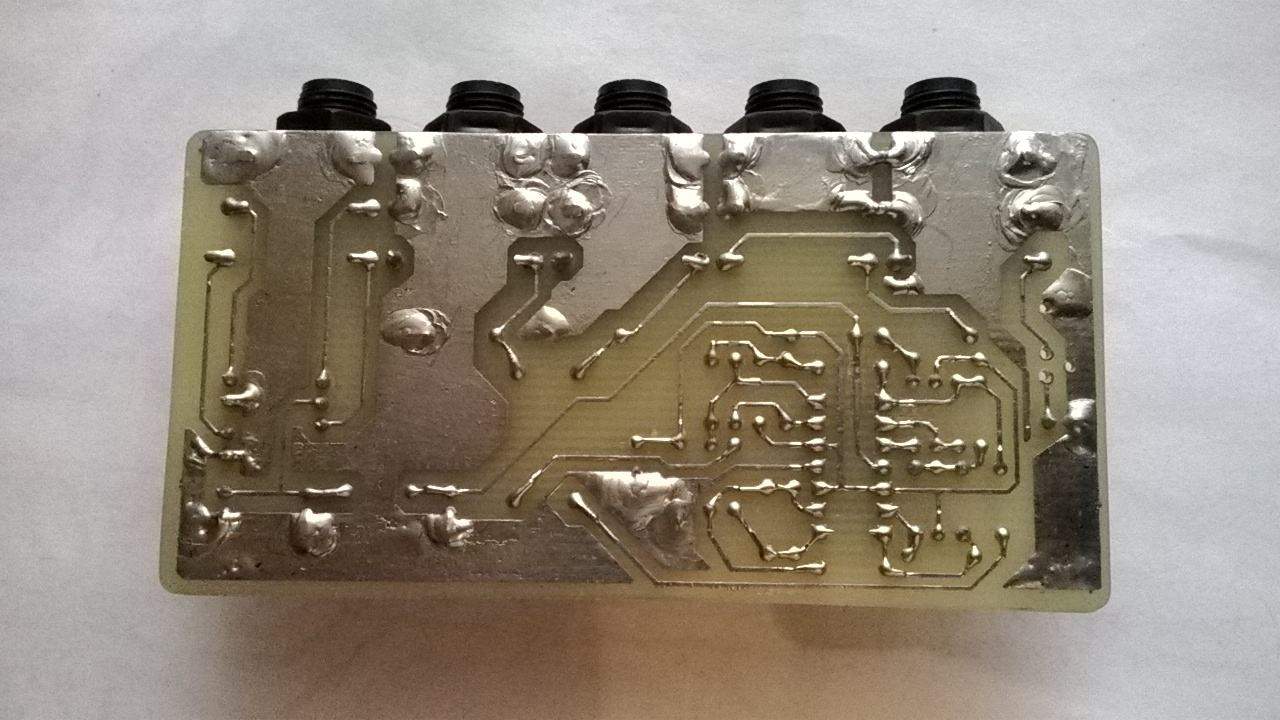

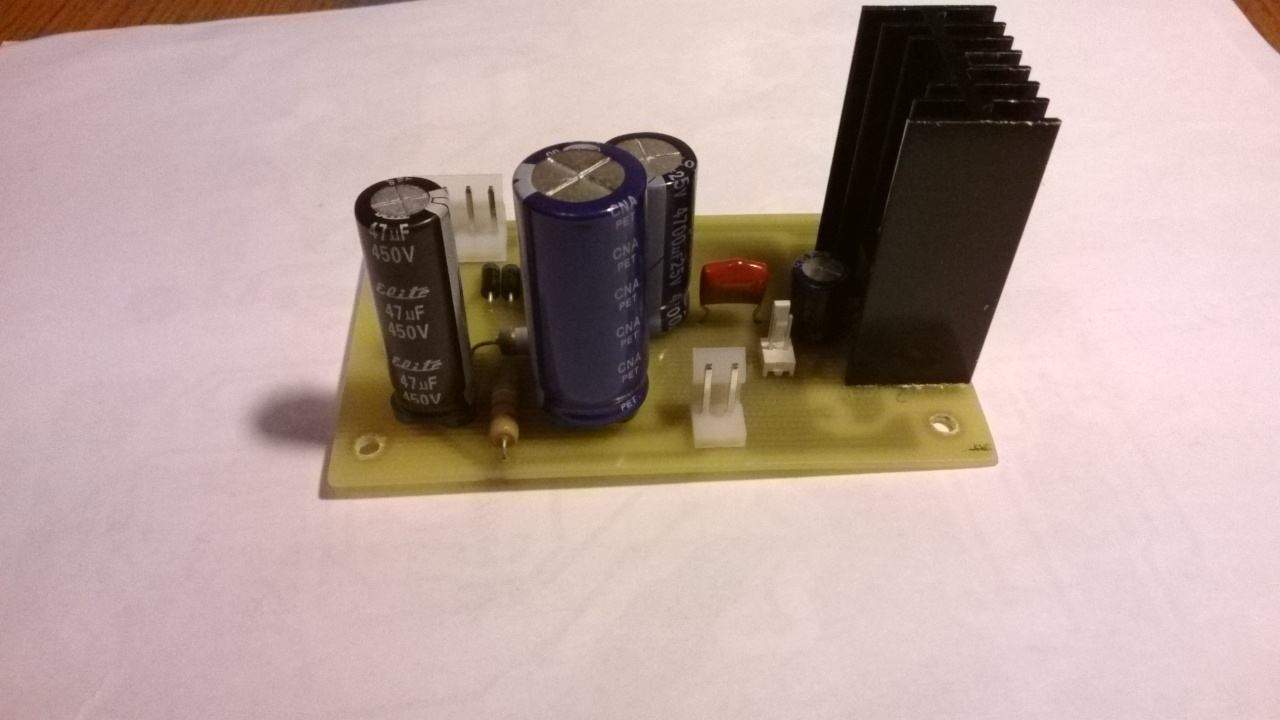

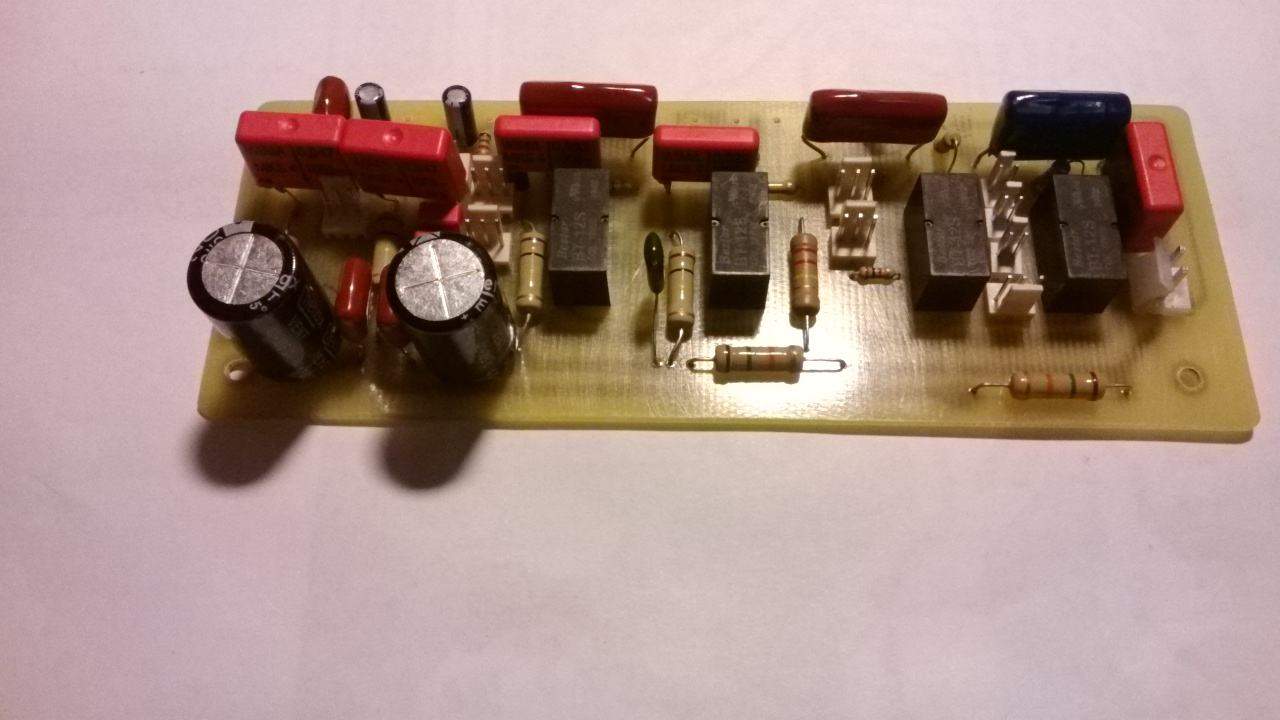

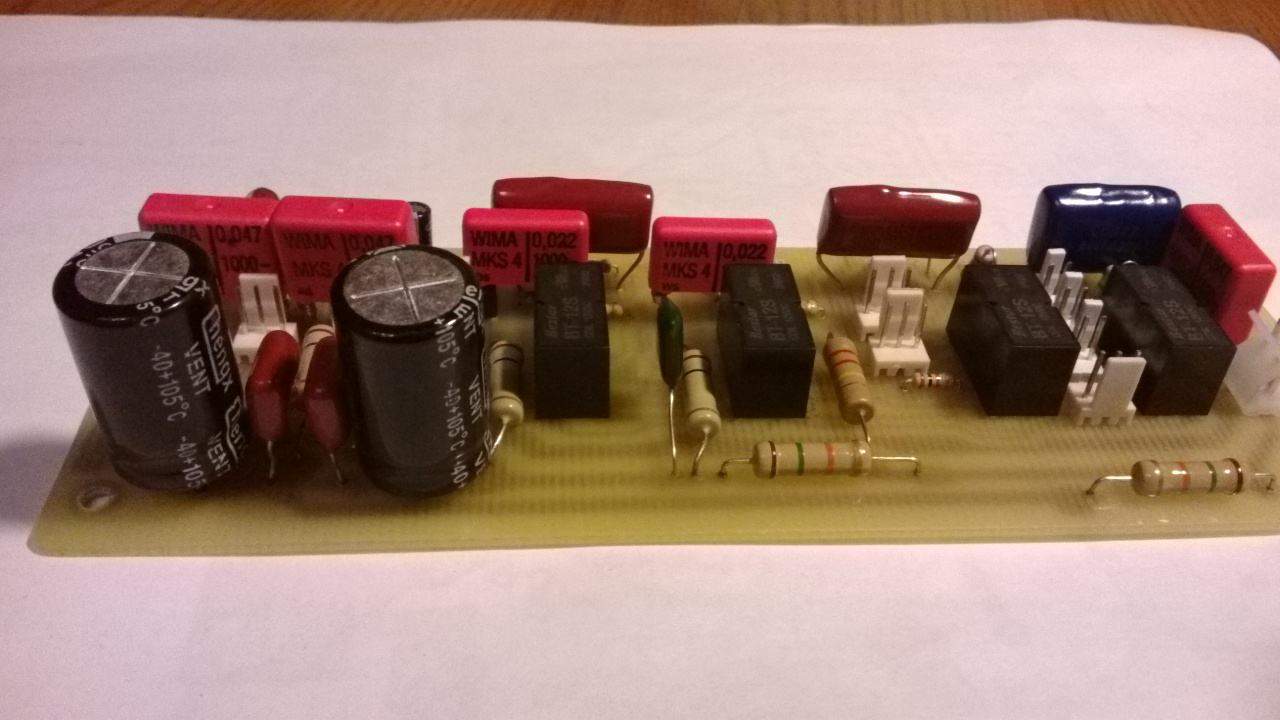

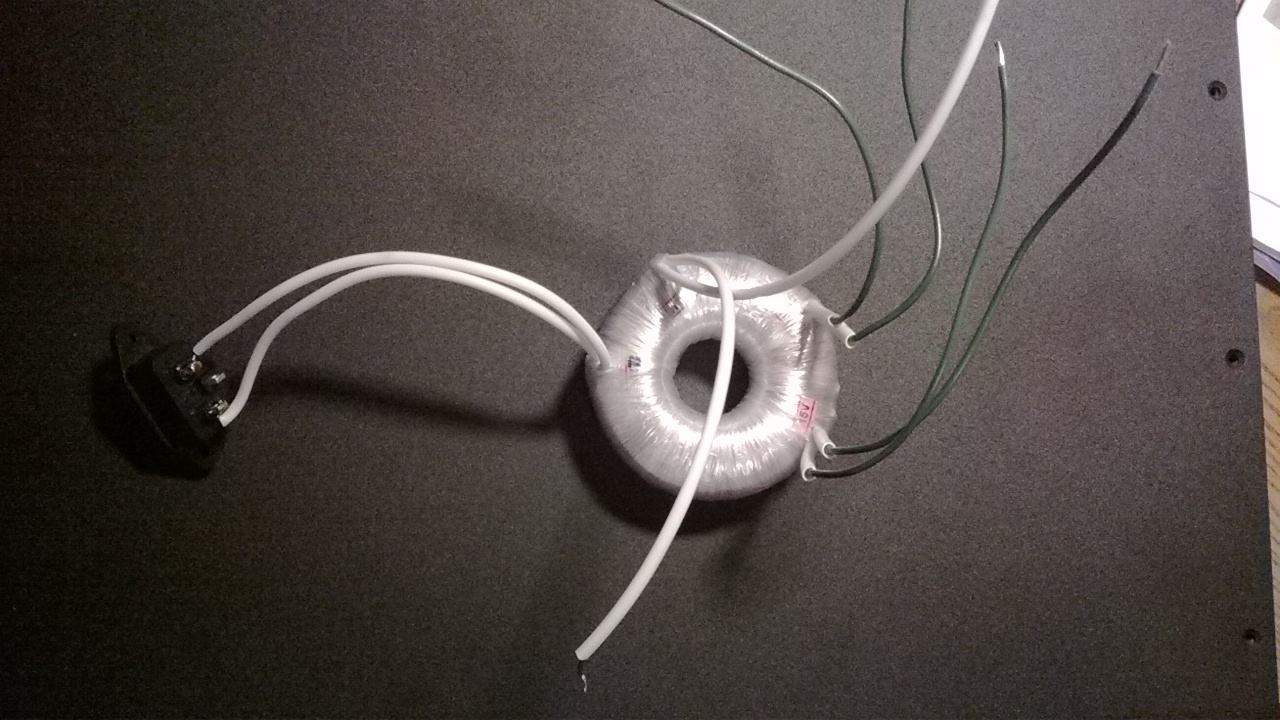

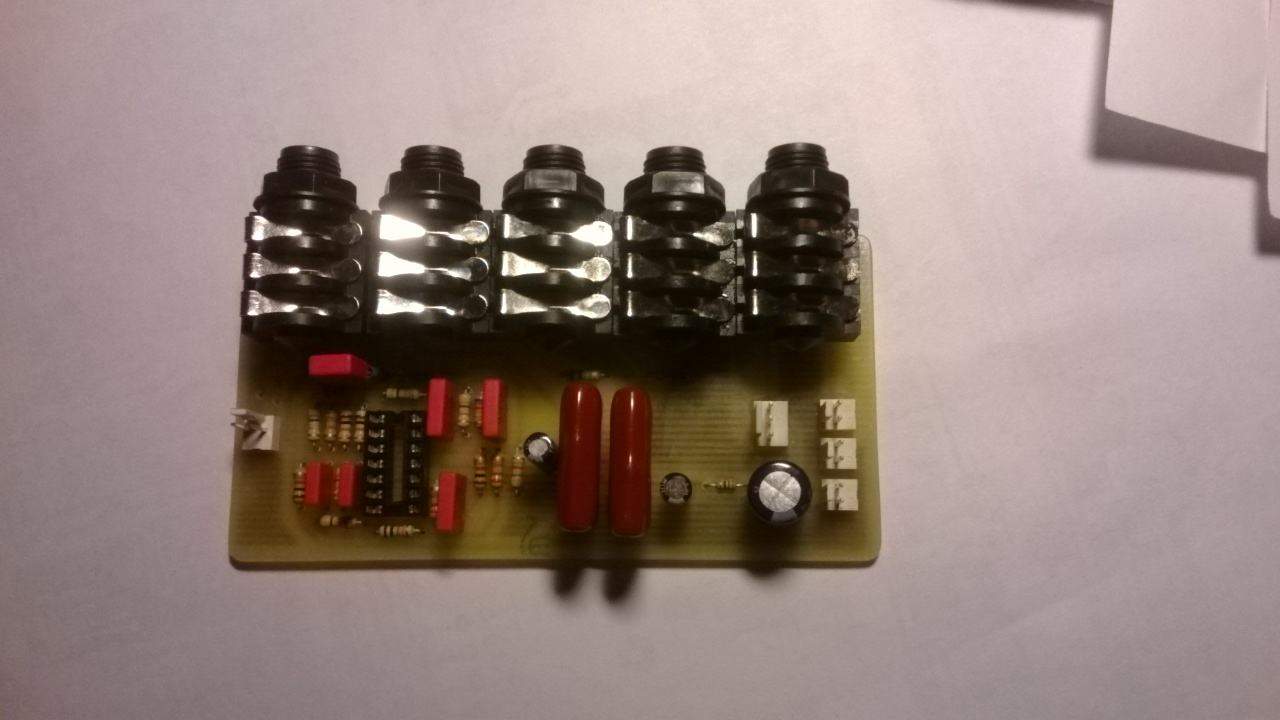

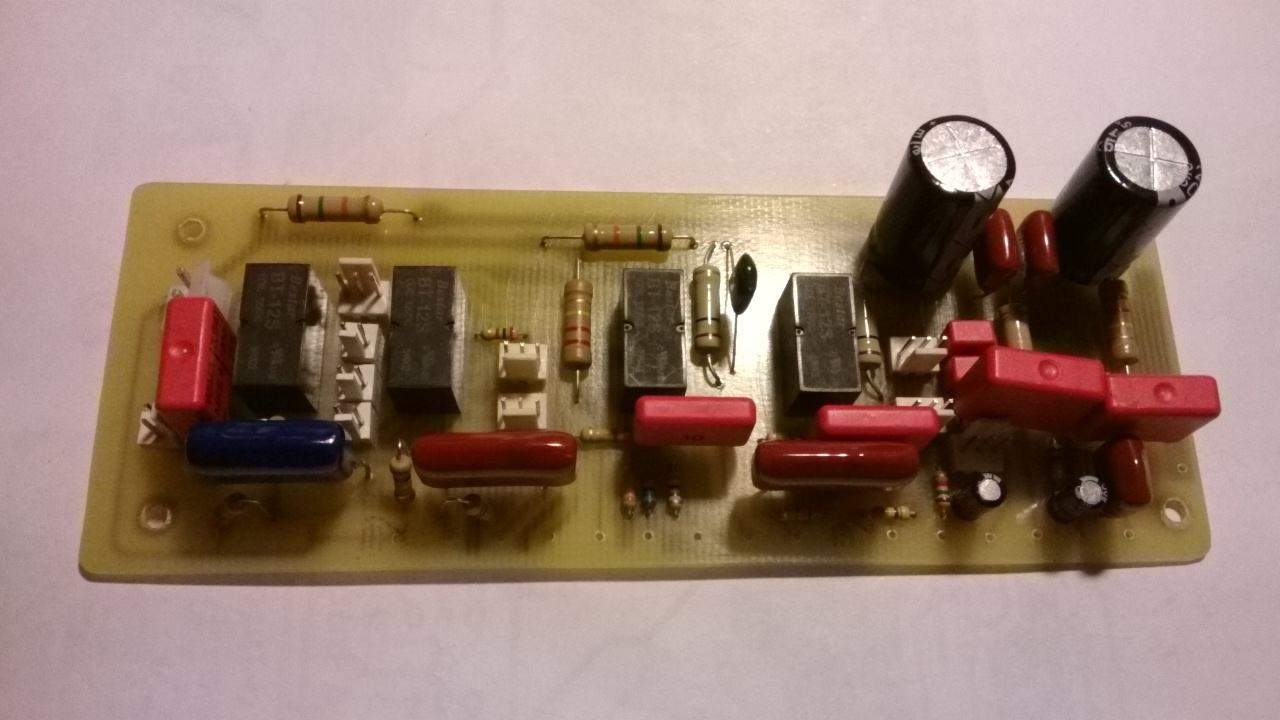

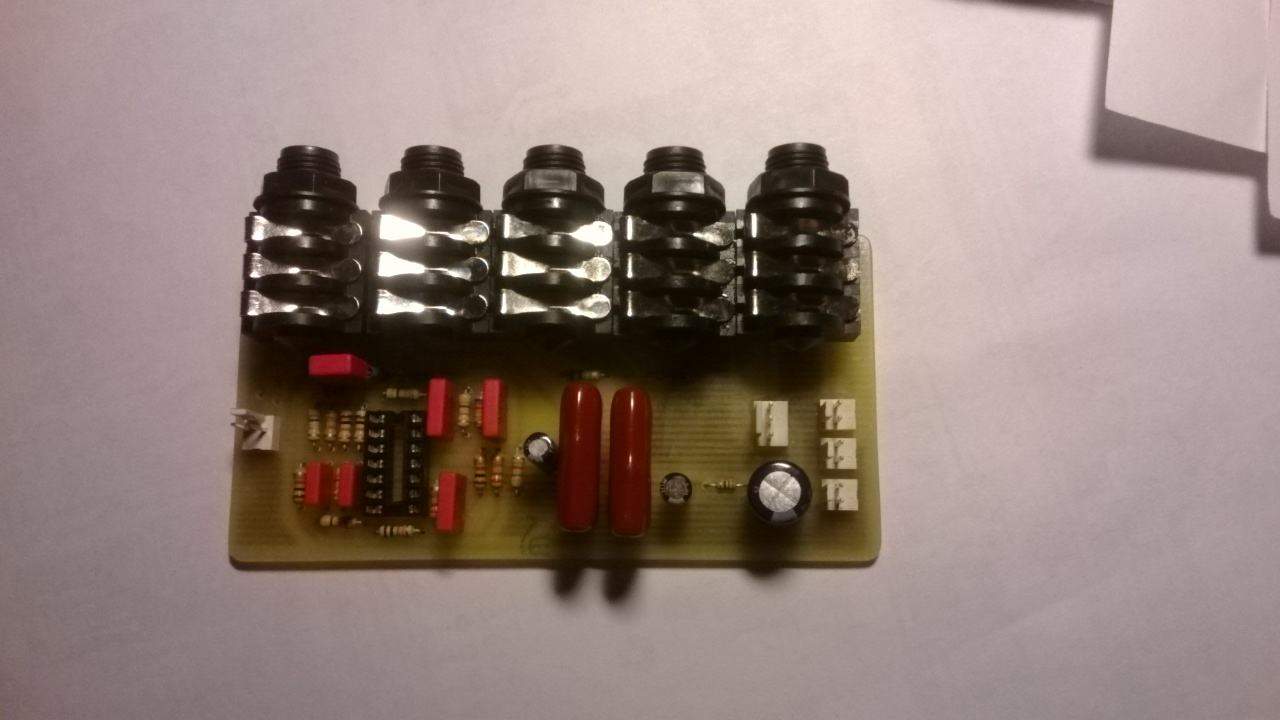

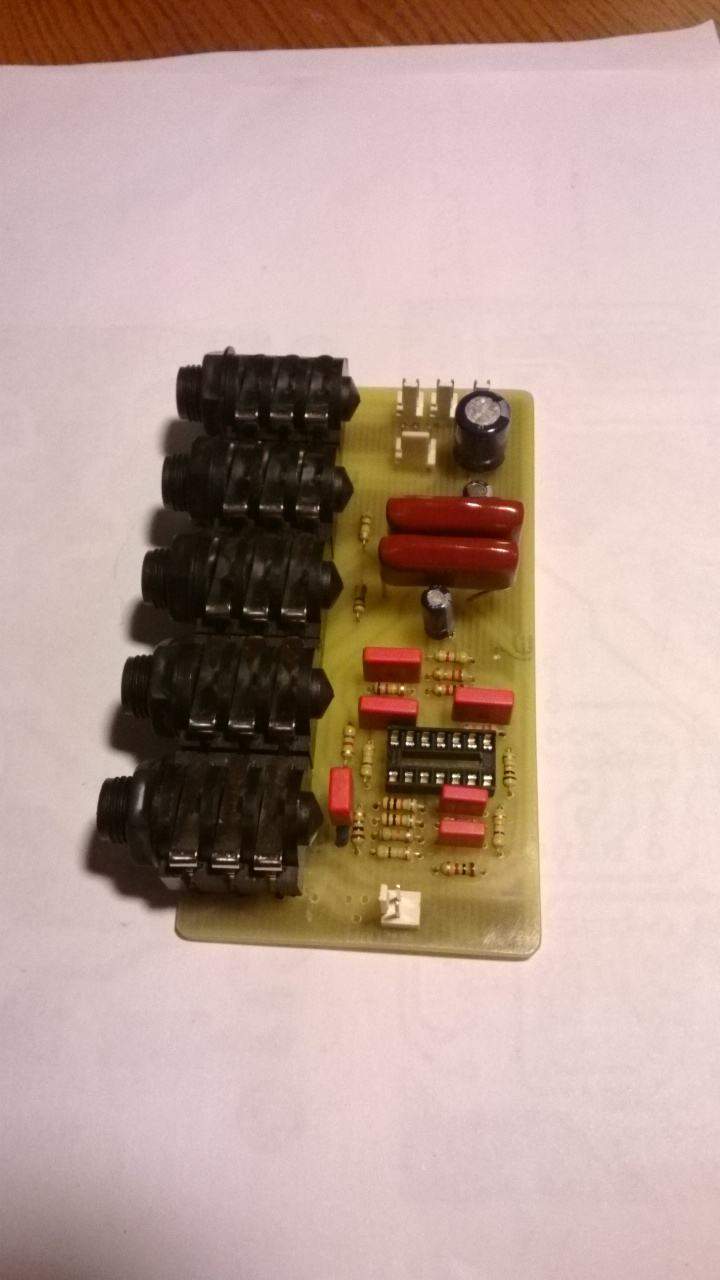

Процесс потихоньку продвигается вперёд  :)  Уже распаял почти полностью все платы, осталось только найти редкие переменники А1М  в темброблоки , и начинать монтаж плат в корпус и распайку к ламповым гнёздам. Проходные кондёры почти все ВИМА , за исключением нескольких на 1 мкФ , по габаритам вимовские никак не подходили, и пришлось ставить обычную красную металоплёнку.  Кстати, вопрос один есть - нужно ли прикручивать выходной полевик IRF840  к радиатору ? Насколько сильно  он будет греться ? Транс намотали с такими параметрами- Анод- 250 В/ 20 мА,  накал- 15 В / 0,8 А , реле - 15 В/ 0,8 А.  Корпус купил рек 2 У.
« Последнее редактирование: Ноября 13, 2013, 21:56:57 от High Hopes »

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 13478
  • Репутация: +1029/-40
  • Hard As A Rock
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #71 : Ноября 13, 2013, 22:02:08 »
High Hopes, полевик не нужно устанавливать на радиатор, и лучше его заменить на LND150, у которого в разы меньше входная емкость. Влияние IRF840 на звук слышно "невооруженным ухом".

... и добавил:

High Hopes, корпус у ДЛС или у Виктора брал? Хорошие на свои деньги корпуса. Не забудь снять покраску в потайках винтов, а то верхняя крышка будет без земли. И резьбу сначала прокрути "черновым" винтом или метчиком, а то там такой слой краски, что вкручивая в первый раз послизываешь винты.

... и добавил:

High Hopes, потенциометры бери у Влада pedalparts.com, а то в ширпотребных магазинах "ламповых" номиналов той же альфы днем с огнем не сыщешь.
« Последнее редактирование: Ноября 13, 2013, 22:10:47 от Santjago »

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #72 : Ноября 13, 2013, 22:14:08 »
High Hopes, полевик не нужно устанавливать на радиатор, и лучше его заменить на LND150, у которого в разы меньше входная емкость. Влияние IRF840 на звук слышно "невооруженным ухом".

... и добавил:

High Hopes, корпус у ДЛС или у Виктора брал? Хорошие на свои деньги корпуса. Не забудь снять покраску в потайках винтов, а то верхняя крышка будет без земли. И резьбу сначала прокрути "черновым" винтом или метчиком, а то там такой слой краски, что вкручивая в первый раз послизываешь винты.
  Спасибо за советы!!! Блин, а я уже купил 2 штуки IRF840 . .. Ладно, буду тогда покупать LND150 , если он действительно так влияет на звук, спасибо, что предупредил, пока я его ещё не впаял  ;)
  А корпус- да , точно, покупал через интернет- магазин  " ДЛС - радиодетали ". Кстати, очент понравился этот магазин, и продавец очень приятный. Он мне вообще сначала выслал корпус по Новой почте, без никакой предоплаты, а только вложил бумажку с номером карты, на которую надо было скинуть 150 грн. Но я конечно же оплатил всё как положено потом ;D   . Так мне ещё никто не отправлял заказы  :D
   Так раньше в нашем Винницком радиомагазине были эти  А1М , Томи , вполне они мне нравятся, разницы с Альфой никакой абсолютно, только у Влада цена на них очень завышена к сожалению- 10 грн /за Альфу . Но если не привезут к нам Томи , то придётся у него заказывать .
« Последнее редактирование: Ноября 13, 2013, 22:16:31 от High Hopes »

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 13478
  • Репутация: +1029/-40
  • Hard As A Rock
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #73 : Ноября 13, 2013, 22:44:18 »
High Hopes, так почему завышена, если они везде так стоят? В ширпотребных магазинах цена на альфу варьируется от 8 до 15 грн.

... и добавил:

High Hopes, по качеству, да, Томи не уступают, но их тож попробуй найди, а у Влада только линейные.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #74 : Ноября 13, 2013, 22:55:59 »
High Hopes, полевик не нужно устанавливать на радиатор, и лучше его заменить на LND150, у которого в разы меньше входная емкость. Влияние IRF840 на звук слышно "невооруженным ухом".

... и добавил:

High Hopes, корпус у ДЛС или у Виктора брал? Хорошие на свои деньги корпуса. Не забудь снять покраску в потайках винтов, а то верхняя крышка будет без земли. И резьбу сначала прокрути "черновым" винтом или метчиком, а то там такой слой краски, что вкручивая в первый раз послизываешь винты.

... и добавил:

High Hopes, потенциометры бери у Влада pedalparts.com, а то в ширпотребных магазинах "ламповых" номиналов той же альфы днем с огнем не сыщешь.
Вот только бы где найти в России LND150 я бы прикупил.Серж с продвижением.Во прикол http://smb-effects.ru/?mode=folder&folder_id=562511001&p=1     А1Мом
