Привет!!! Потихоньку начинаю делать преамп СлоРекто Твин по схеме Азнаура Гишиана ( 2 версия). Уже приехали реле ( BT12S - Bestar) - 4 шт. Делаю по печаткам El Doctorа ( потому что уже проверенные, и самому очень нравится разводка дорожек , так что нет смысла придумывать что-то новое ) . Оформлять буду в рековый корпус 2U (скоро закажу) . Транс буду заказывать (ТОР). Кстати, такие параметры транса подойдут ? : анодка- 250 В , 50 мА , накал- 14 В , 1 А , и ещё хочу заказать с отдельной обмоткой для реле- 14 В, 800 мА. Для анодки лучше обмотку на 50 мА, или на 100 мА ?

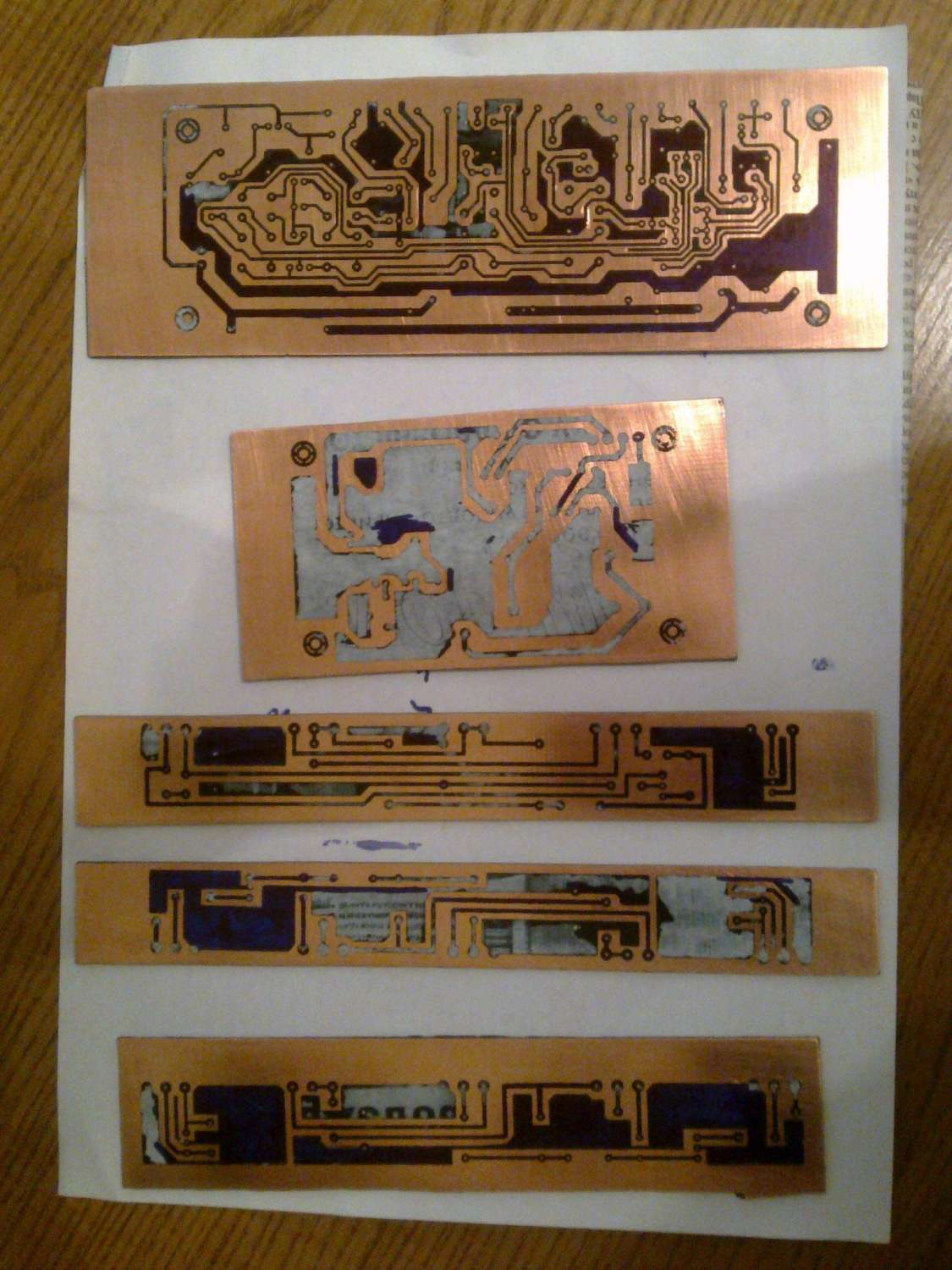

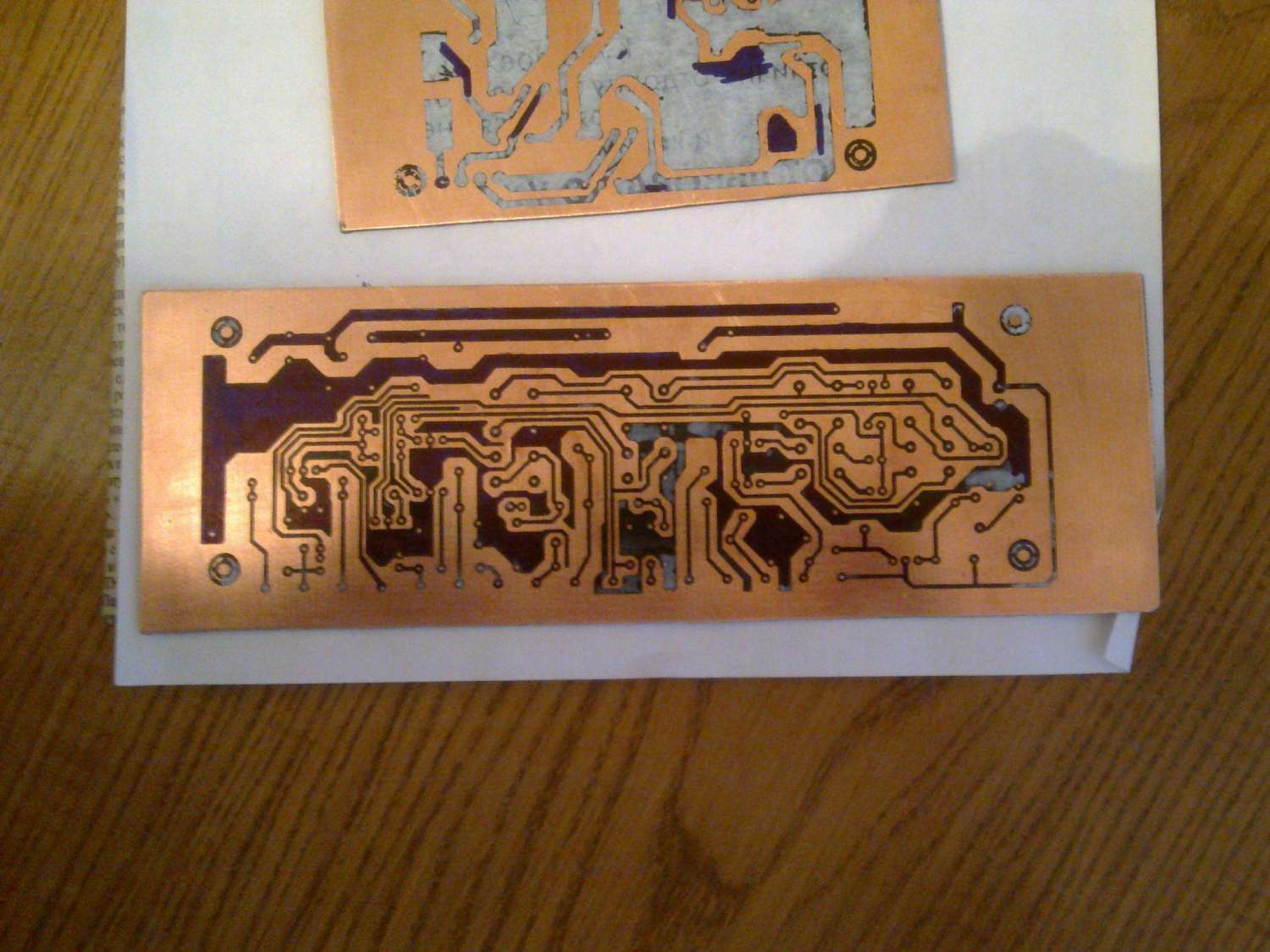

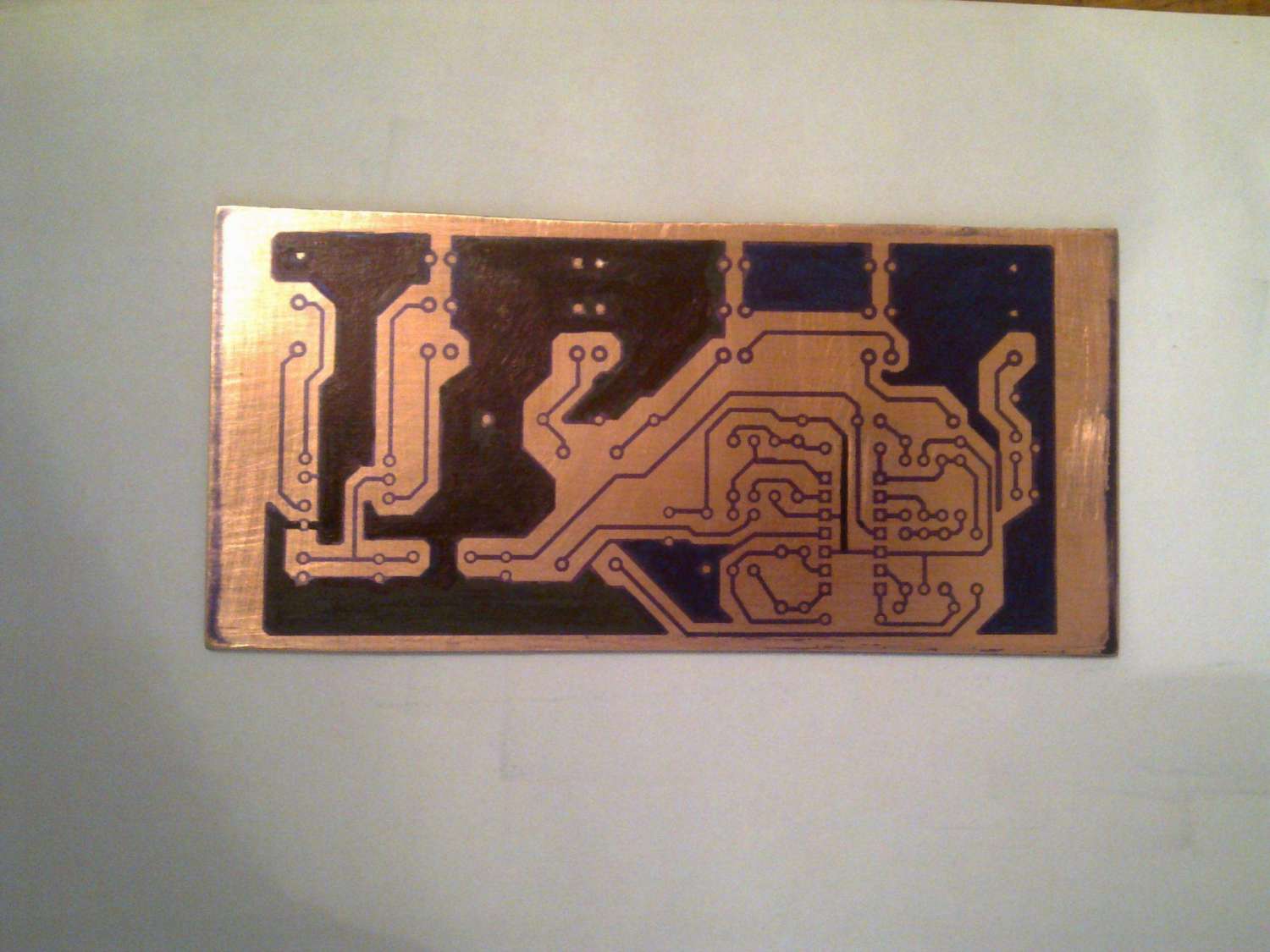

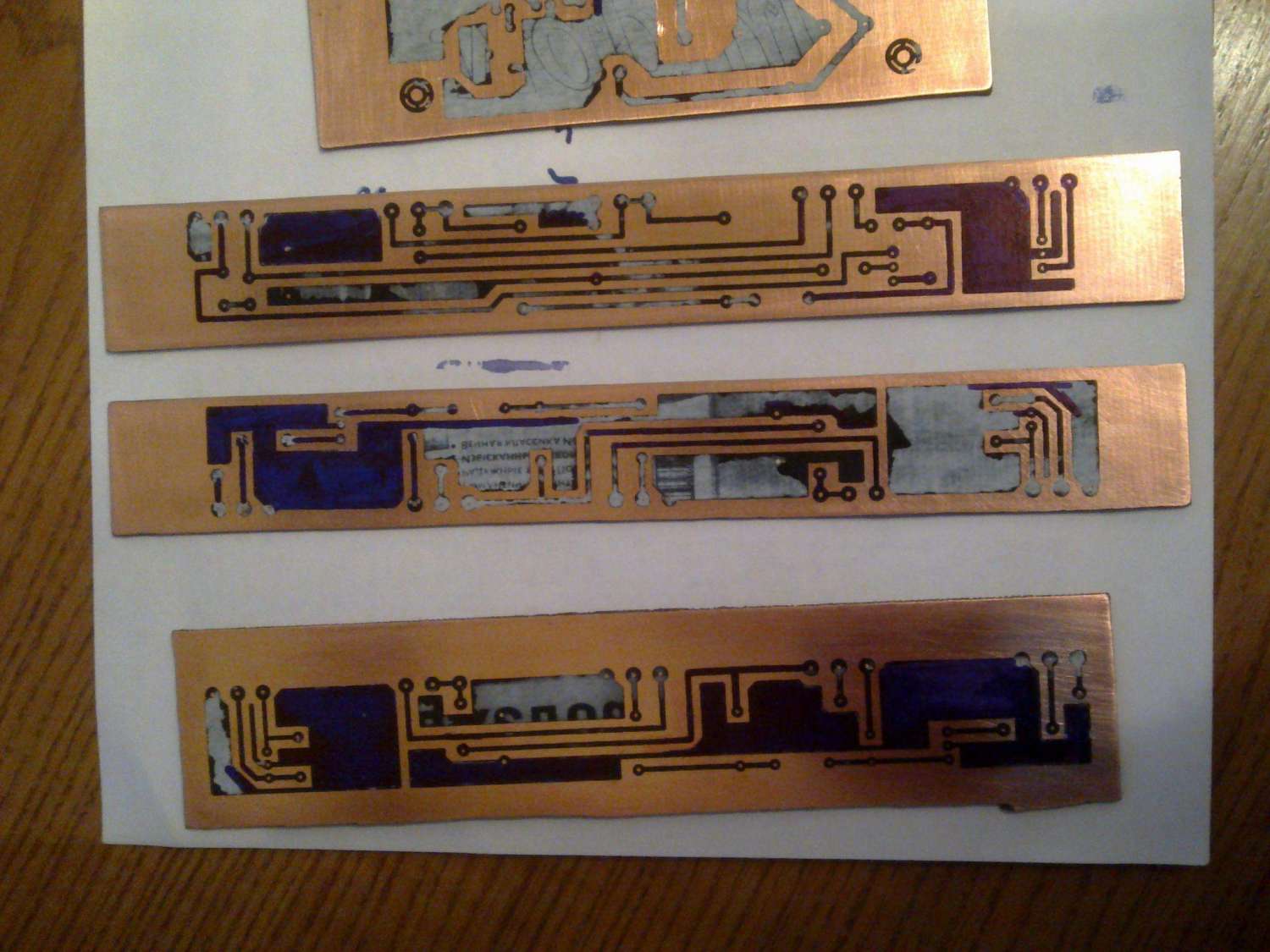

Вот пару фоток плат. Сначала думал делать все платы методом аэрозольного фоторезиста . Купил балончик Positive 20 ( дорогое удовольствие- 120 грн). Метод оказался очень капризным и в нём очень много нюансов, в основном основанные на химических реакциях , нужно строго выдерживать временные рамки из-за которых платы не всегда получаются. Не буду углубляться в тонкости процесса, скажу лишь что делал всё по технологии . Но в итоге методом фоторезиста получилась только одна плата ( коммутации - петля +кабсим) . На остальных платах почему-то на этапе проявки в растворе Крота вместе с засвеченным фоторезистом сразу начали смываться и дорожки. Вроде и раствор сделал слабый , но очень трудно найти ту грань, когда надо вовремя вытянуть плату из Крота, и быстренько смыть, а то реакция продолжается мгновенно. Вобщем, в итоге остальные платы сделал старым и проверенным ЛУТом . Всё вышло с первого раза, немного пришлось дорисовать дорожки маркером ( около 3 % ) , но зато потрачено меньше нервов и результат намного прогнозируемее , чем при фоторезисте. Кстати, сейчас уже платы почти все вытравились.
